Adaptador Tri-Clamp IFM E33209 DN50 2pol 316L

Pré-visualizar: E33209 IFM - Adaptador Tri-Clamp IFM P/ sensores Aseptoflex DN50 2pol 16bar 316L

E33209 IFM - Adaptador Tri-Clamp IFM P/ sensores Aseptoflex DN50 2pol 16bar 316L

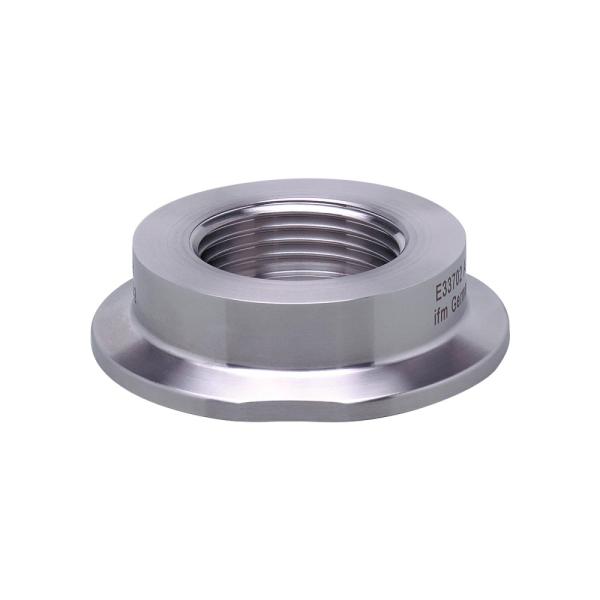

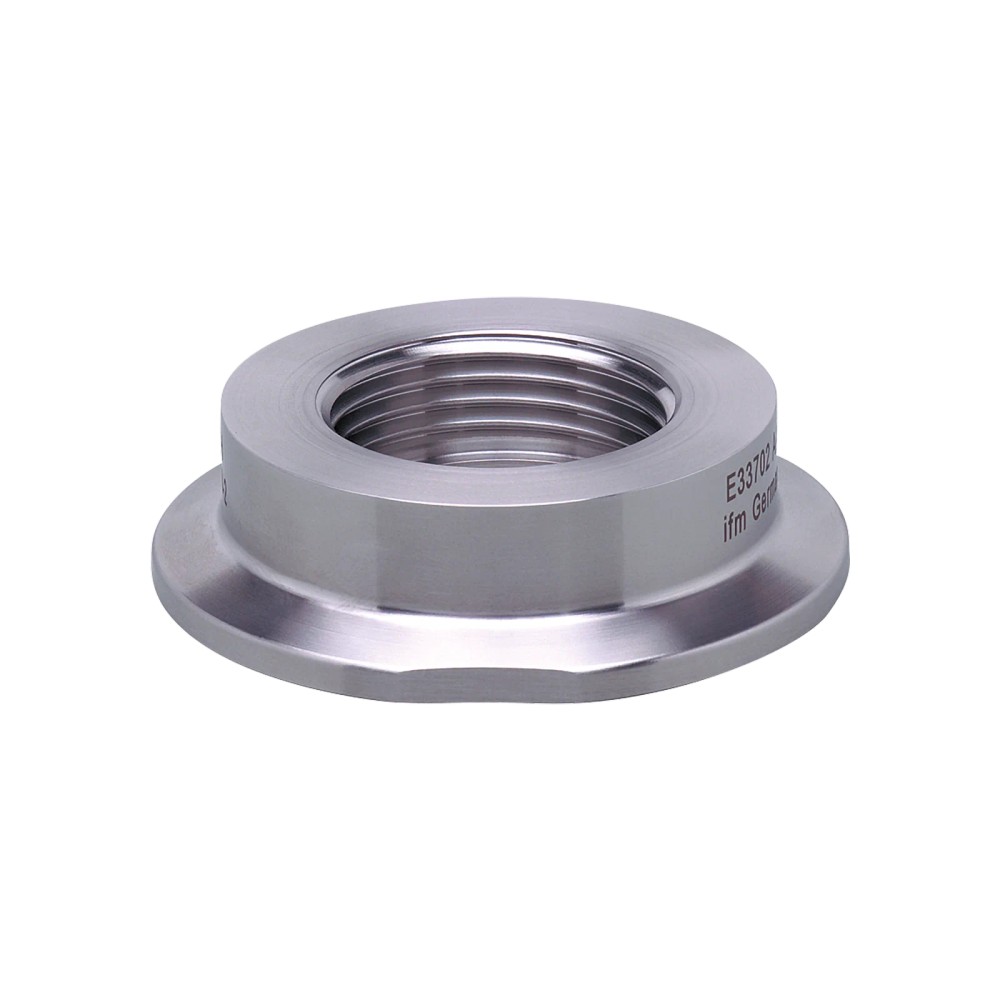

Imagem meramente ilustrativa

R$ 790,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33209
EAN: 4021179248570
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33209 IFM - Adaptador Tri-Clamp IFM P/ sensores Aseptoflex DN50 2pol 16bar 316L"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Clamp DN50 (2"), Ø 64 mm

Pressão máxima

16 bar

Material molhado

Aço inoxidável 1.4435 (316L)

Vedação fornecida

O-ring 24 × 2 mm em EPDM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Tri-Clamp IFM E33209 para sensores Aseptoflex Vario, DN50 (2"), 316L, 16 bar

O IFM E33209 é um adaptador de processo Tri-Clamp para conectar sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo Clamp. É especificado para Clamp DN50 (2") com diâmetro de 64 mm e suporta pressão de até 16 bar. As superfícies em contato com o fluido são de aço inoxidável 1.4435 (316L), com classe de higiene H4.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33209
Tipo	Adaptador de processo Tri-Clamp
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN50 (2"), Ø 64 mm
Pressão máxima especificada	16 bar (1,6 MPa)
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Acabamento superficial	Ra < 0,4 µm; Rz = 4 µm
Classe de higiene	H4, conforme DIN 11866
Vedação incluída	O-ring 24 × 2 mm, EPDM
Peso	226,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores com conexão G 1 rosca interna Aseptoflex Vario em processo com conexão Clamp compatível com as dimensões e normas listadas na ficha técnica.
Aplicações em que sejam requeridos materiais em contato com o fluido em aço inoxidável 1.4435 (316L), classe de higiene H4 e pressão de operação dentro do limite especificado.

⚠ Considere outro se precisa de:

Não selecione para sensor com conexão diferente de G 1 rosca interna Aseptoflex Vario sem confirmar a interface mecânica com o fabricante.
Não utilize acima de 16 bar; a ficha não especifica condições adicionais de derating ou limites distintos por temperatura.
Não assuma compatibilidade com qualquer Clamp apenas pela designação DN50: confirme a série dimensional da conexão de processo instalada.

APLICAÇÕES E USO

Uso comprovado pela ficha: adaptação mecânica entre sensores com rosca interna G 1 Aseptoflex Vario e conexões de processo Clamp nas dimensões e séries listadas.
Possibilidade de aplicação em processo higiênico: a ficha informa classe H4 conforme DIN 11866 e certificações EC 1935/2004, FDA, CRN, FCM JP, FCM, EHEDG e 3-A; valide os requisitos regulatórios específicos da instalação.
Condição operacional: respeitar o limite de pressão de 16 bar e verificar se o Clamp instalado corresponde à dimensão e série aplicáveis.
A ficha não especifica faixa de temperatura, compatibilidade química com fluidos específicos ou condições de limpeza; confirme esses dados no datasheet e com o fabricante antes de definir o processo.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33209 para sensores Aseptoflex Vario, DN50 (2"), 316L, 16 bar, verifique estes pontos:

Escolha o E33209 quando

O sensor tiver conexão G 1 rosca interna Aseptoflex Vario e o processo aceitar Clamp DN50 (2") Ø 64 mm, considerando o padrão dimensional aplicável e pressão de até 16 bar.

Verifique a interface Clamp antes da compra

A ficha lista adequação a Clamp DN50 na DIN 32676 série A, DN42,4 e DN48,3 na série B, 2 polegadas na série C (ASME BPE) e DN40/DN51 na ISO 2852. Confirme a dimensão e a norma da conexão instalada.

Busque outra configuração quando

A rosca do sensor ou a conexão de processo não corresponder às interfaces documentadas, ou quando a pressão de operação exceder 16 bar. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Nome	Adaptador de Processo Tri-Clamp IFM E33209	Identificação do produto na ficha do anúncio.
Fabricante	IFM	Marca indicada para o item.
SKU / código do fabricante / part number	E33209	Código de identificação do produto.
GTIN	4021179248570	Identificador comercial informado no anúncio.
Tipo de produto	Adaptador de processo Tri-Clamp	Classificação funcional do item.
NCM	9026.90.90	Classificação fiscal informada no cadastro.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Interfaces mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica indicada para o sensor.
Conexão de processo	Clamp DN50 (2"), Ø 64 mm	Dimensão nominal e diâmetro informados para a conexão de processo.
Padrão de processo listado	DIN 32676 (ISO 2852)	Referência normativa indicada para a conexão.
Adequação DIN 32676 série A (DIN)	Clamp DN50	Dimensão de Clamp listada para a série A.
Adequação DIN 32676 série B (ISO)	Clamp DN42,4 e DN48,3	Dimensões listadas para a série B.
Adequação DIN 32676 série C (ASME BPE)	Clamp 2"	Dimensão listada para a série C.
Adequação ISO 2852	Clamp DN40 e DN51	Dimensões listadas para ISO 2852.

Pressão e construção
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão especificado; não exceder este valor.
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material indicado para as superfícies em contato com o fluido.
Acabamento superficial	Ra < 0,4 µm; Rz = 4 µm	Características de superfície informadas para o material em contato com o fluido.
Modelo	Com porta de escape	Descrição do modelo registrada no cadastro.

Vedação e materiais fornecidos
Tipo de vedação	Anel de vedação	Tipo de vedação indicado no cadastro.
Material incluído	O-ring 24 × 2 mm, EPDM, referência E30054	Vedação indicada como incluída com o adaptador.
Acessórios opcionais listados	O-ring 24 × 2 mm em FKM, E30123; O-ring 24 × 2 mm em EPDM FCM China, E30163; anel de vedação em PEEK, E30124	Opções identificadas no cadastro; confirme a adequação ao fluido e ao processo antes da seleção.

Higiene e aprovações
Classe de higiene	H4 conforme DIN 11866	Classe de higiene indicada na ficha.
Aprovações e certificações listadas	EC 1935/2004, FDA, CRN, FCM JP, FCM, EHEDG, 3-A	Certificações e aprovações declaradas no cadastro do produto.

Dados físicos
Peso	226,5 g	Peso informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33209 é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação especificados.

Processo Conexão do sensor: G 1 rosca interna Aseptoflex Vario. Conexão de processo: Clamp DN50 (2"), Ø 64 mm. A ficha também lista adequação a Clamp DN50 conforme DIN 32676 série A, DN42,4 e DN48,3 na série B, 2 polegadas na série C (ASME BPE) e DN40/DN51 conforme ISO 2852.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 rosca interna Aseptoflex Vario e processo Clamp compatível com as dimensões listadas	✓	Corresponde às interfaces do adaptador; confirme a série dimensional do Clamp instalado.
Linha de processo que opera até 16 bar	✓	A resistência à pressão especificada para o adaptador é 16 bar (1,6 MPa).
Sensor com interface diferente de G 1 rosca interna Aseptoflex Vario	✗	A ficha não documenta compatibilidade mecânica com outra conexão de sensor.
Linha cuja pressão excede 16 bar	✗	A pressão excede o limite especificado na ficha.
Avaliação de compatibilidade elétrica ou de protocolo	✗	O produto é um adaptador mecânico e não possui interface elétrica ou comunicação especificadas.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E33209 para sensores Aseptoflex Vario, DN50 (2"), 316L, 16 bar

Confirme que a conexão do sensor é G 1 rosca interna Aseptoflex Vario e que a conexão de processo corresponde à dimensão e série Clamp previstas.
Verifique se a pressão de operação não excede 16 bar e se os materiais de vedação são compatíveis com o fluido e as condições do processo.
Inspecione o adaptador, as faces de contato e o O-ring EPDM 24 × 2 mm incluído; não instale vedação danificada ou contaminada.
Instale o O-ring na posição prevista e alinhe o adaptador com o sensor e a conexão Clamp, evitando forçar ou cruzar a rosca.
Fixe as conexões conforme os procedimentos e requisitos de montagem aplicáveis ao conjunto; a ficha fornecida não informa torque de aperto.
Após a montagem, verifique a vedação e a ausência de vazamento nas condições de operação autorizadas para o conjunto.

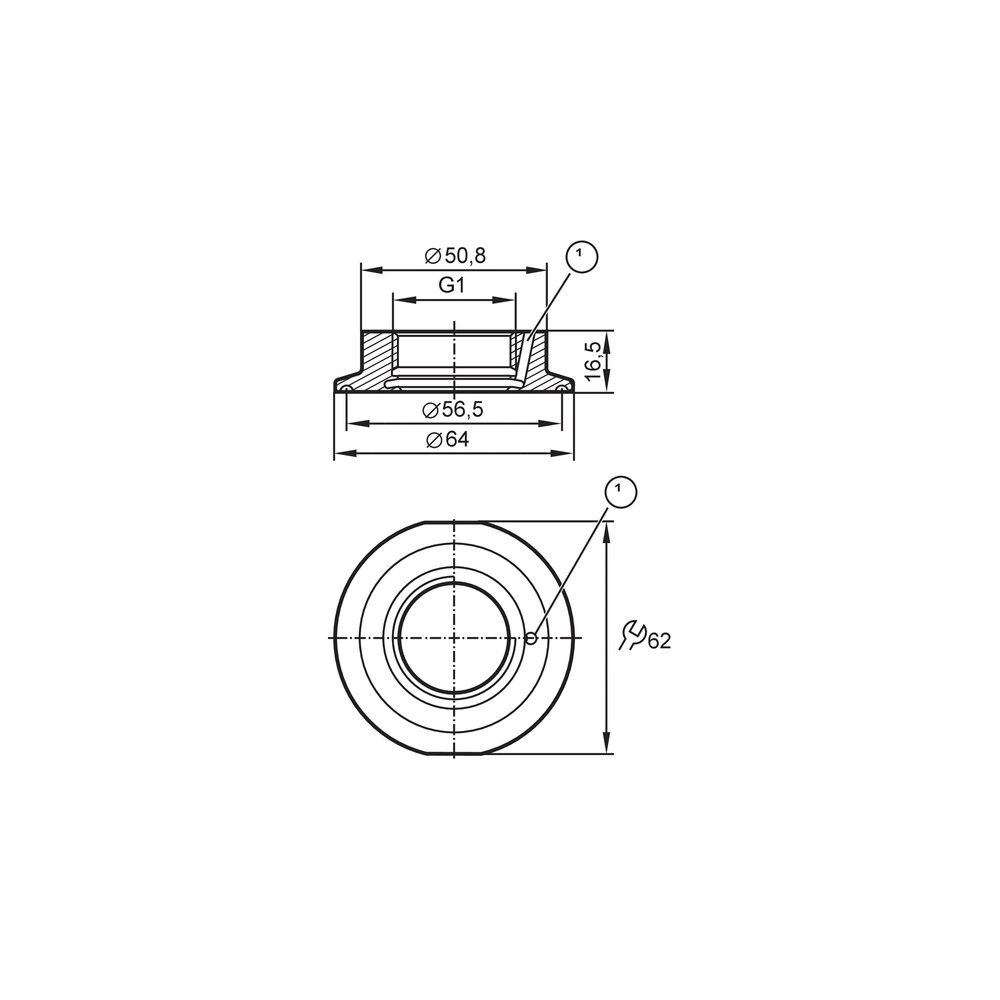

Desenho Dimensional

ACESSÓRIOS

O-ring 24 × 2 mm em EPDM, referência E30054 (incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	O-ring ausente, danificado, contaminado ou mal posicionado; desalinhamento da conexão também pode impedir a vedação.	Despressurize o conjunto, inspecione o O-ring e as superfícies de contato e confirme o alinhamento antes de remontar.
O adaptador não encaixa no Clamp instalado.	Dimensão ou série do Clamp diferente das interfaces listadas para o E33209.	Compare a conexão instalada com as dimensões documentadas: DN50 série A, DN42,4/DN48,3 série B, 2 polegadas série C ou DN40/DN51 ISO 2852.
O sensor não rosqueia corretamente no adaptador.	A conexão do sensor pode não corresponder à rosca interna G 1 Aseptoflex Vario especificada.	Confira a identificação da conexão do sensor e compare com a interface indicada para o E33209; não force o rosqueamento.
Falha de vedação ou deformação após operação pressurizada.	Pressão de operação acima do limite especificado ou vedação incompatível/danificada.	Verifique a pressão do processo em relação ao limite de 16 bar e inspecione o O-ring e as condições do fluido; consulte o fabricante para compatibilidade química.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33209 (PT-BR) (Datasheet) Desenho em escala IFM E33209 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33209 e com quais sensores ele pode ser usado?

É um adaptador de processo Tri-Clamp com conexão de sensor G 1 rosca interna Aseptoflex Vario. A compatibilidade com o sensor depende dessa interface mecânica.

O que acompanha o adaptador?

O cadastro informa uma peça por embalagem e um O-ring de 24 × 2 mm em EPDM, referência E30054.

Este adaptador serve para qualquer sensor com rosca G 1?

Não é possível afirmar compatibilidade com qualquer sensor G 1: a conexão documentada é G 1 rosca interna Aseptoflex Vario. Confirme também a interface e os requisitos específicos do sensor.

Posso usar o E33209 em uma linha que opera acima de 16 bar?

Não, a ficha especifica resistência à pressão de 16 bar (1,6 MPa). Para pressão superior, selecione uma solução cujo limite esteja documentado para essa condição.

O que verificar se houver vazamento na conexão?

Despressurize o conjunto e inspecione o O-ring quanto a presença, posicionamento, danos e contaminação. Verifique também o alinhamento das conexões antes de remontar.

O adaptador não encaixa no meu Clamp; o que pode estar errado?

A dimensão ou a série do Clamp pode não corresponder às listadas na ficha. Confira a norma e as dimensões da conexão instalada antes de substituir ou montar o adaptador.

É melhor comprar o adaptador com a vedação inclusa ou a vedação separadamente?

O E33209 é cadastrado com um O-ring EPDM de 24 × 2 mm incluído. A ficha também lista vedações opcionais em FKM, EPDM FCM China e PEEK; escolha a vedação conforme os requisitos do processo.

Como escolher entre este modelo e outro adaptador Tri-Clamp?

Escolha o E33209 quando precisar da interface G 1 rosca interna Aseptoflex Vario para Clamp nas dimensões documentadas e com limite de pressão de 16 bar. Para outras interfaces ou condições, compare as especificações do outro modelo com as do conjunto.

Que cuidados devo ter durante a instalação?

Confirme as interfaces, inspecione e posicione corretamente o O-ring e alinhe as conexões sem forçar a rosca. A ficha não informa torque de aperto; consulte a documentação aplicável ao conjunto.

O E33209 tem conexão elétrica ou suporta IO-Link?

Não. O E33209 é um adaptador mecânico de processo, e a ficha não especifica conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Tipo de conexão sanitária de processo com união por abraçadeira entre componentes compatíveis. (Ref.: Conexão de processo: Clamp DN50 (2"), Ø 64 mm)

Aseptoflex Vario

Interface de conexão indicada para montagem do sensor no adaptador. (Ref.: Conexão do sensor: G 1 rosca interna Aseptoflex Vario)

316L

Designação usual do aço inoxidável 1.4435 informado para as superfícies em contato com o fluido. (Ref.: Material em contato com o fluido: 1.4435 (316L))

EPDM

Material elastomérico da vedação fornecida com o adaptador. (Ref.: O-ring 24 × 2 mm, EPDM, E30054)

DIN 11866 H4

Classificação de higiene declarada para o produto segundo a referência DIN 11866. (Ref.: Classe de higiene H4 conforme DIN 11866)
