Adaptador Tri-Clamp IFM E33208

Pré-visualizar: E33208 IFM - Adaptador Tri-Clamp IFM Conexão de Processo 1.5" Aseptoflex Vario 16bar

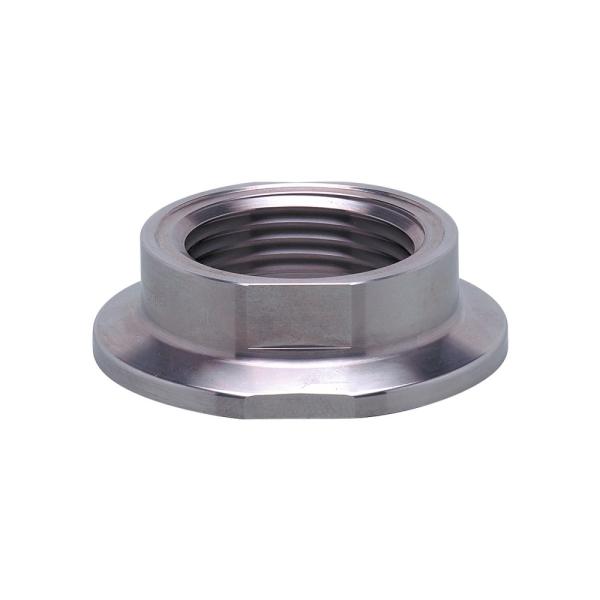

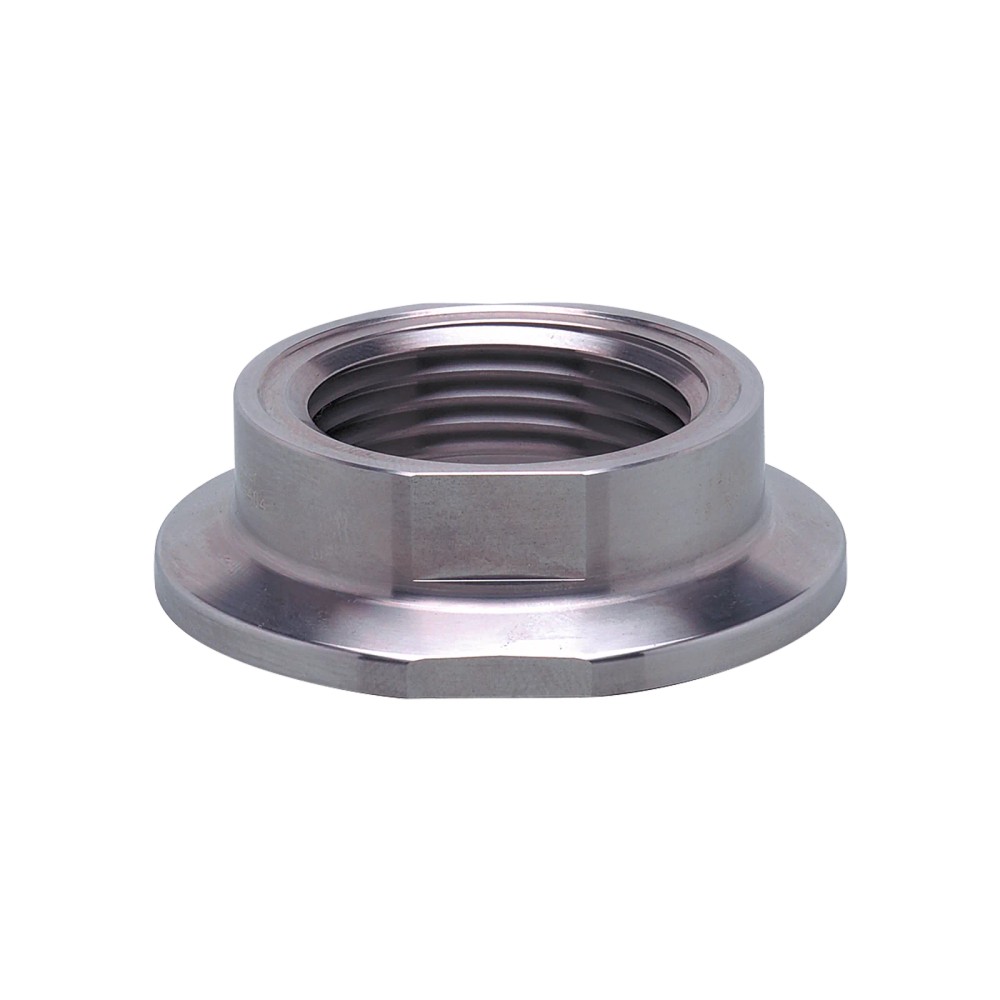

E33208 IFM - Adaptador Tri-Clamp IFM Conexão de Processo 1.5" Aseptoflex Vario 16bar

Imagem meramente ilustrativa

R$ 688,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33208
EAN: 4021179248563
NCM do produto: 90269090

Destaques do Produto Interface do sensor...mais

Fechar menu

Saiba mais sobre: "E33208 IFM - Adaptador Tri-Clamp IFM Conexão de Processo 1.5" Aseptoflex Vario 16bar"

Destaques do Produto

Interface do sensor

Rosca interna G 1 Aseptoflex Vario

Interface de processo

Clamp DN25...DN40, Ø 50,5 mm

Pressão máxima

16 bar

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Vedação incluída

O-ring EPDM, 24 × 2 mm

Configuração

Com porta de escape

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Tri-Clamp IFM E33208, conexão de processo 1,5″, Aseptoflex Vario, 16 bar

O IFM E33208 é um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão sanitária Tri-Clamp. É especificado para conexões Clamp DN25 a DN40, com diâmetro externo de 50,5 mm, e pressão máxima de 16 bar. Seu corpo é de aço inoxidável 1.4435 (316L) e o modelo inclui porta de escape.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33208
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN25...DN40 (1...1,5″), Ø 50,5 mm
Normas dimensionais de processo	DIN 32676 / ISO 2852; compatibilidades de série indicadas na ficha
Pressão máxima	16 bar / 1,6 MPa
Material do corpo / contato com fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 μm / Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Certificações e aprovações informadas	3-A, CRN, EC 1935/2004, EHEDG, FCM, FCM JP, FDA
Peso informado	100 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha interface G 1 rosca interna Aseptoflex Vario e o lado de processo aceite Clamp compatível com as dimensões e normas declaradas.
Aplicações cuja pressão de operação não ultrapasse 16 bar e cujos requisitos de material e higiene sejam compatíveis com os dados do produto.
Instalações que requeiram a configuração com porta de escape indicada para o E33208.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor não corresponder à rosca interna G 1 Aseptoflex Vario.
Não selecionar para uma conexão de processo que não corresponda às dimensões Clamp informadas; validar a série e a norma da conexão antes da montagem.
Não utilizar acima da pressão máxima especificada de 16 bar.

APLICAÇÕES E USO

Aplicação respaldada pela ficha: adaptação mecânica entre sensores com conexão G 1 rosca interna Aseptoflex Vario e linhas de processo com conexão Clamp nas dimensões especificadas.
Possibilidade de uso em instalações com requisitos sanitários deve ser avaliada conforme o fluido, o processo e o escopo aplicável das certificações informadas; a ficha declara classe H4 e certificações, mas não descreve um processo específico.
Limitações operacionais: respeitar o máximo de 16 bar, confirmar a série dimensional do Clamp e validar a compatibilidade da vedação EPDM com o fluido e as condições de operação. A ficha não fornece faixa de temperatura.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33208, conexão de processo 1,5″, Aseptoflex Vario, 16 bar, verifique estes pontos:

Escolha o E33208 quando

O sensor utilizar conexão G 1 rosca interna Aseptoflex Vario, o processo exigir Clamp DN25 a DN40 com Ø 50,5 mm e a pressão permanecer dentro do limite de 16 bar. Confirme também a série dimensional aplicável à instalação.

Procure outra configuração quando

A rosca do sensor, as dimensões ou a série do Clamp forem diferentes, ou quando a pressão prevista exceder 16 bar. A ficha não informa compatibilidade com outras interfaces; confirme o modelo correspondente na documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação indicada no anúncio e na ficha do produto.
Modelo / SKU / Part Number	E33208	Código do adaptador.
GTIN	4021179248563	Identificador comercial informado.
Tipo de produto	Adaptador de processo Tri-Clamp	Categoria funcional indicada na ficha.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	100 g	Peso informado no conjunto de dados do produto.

Conexões mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica destinada ao sensor compatível.
Conexão de processo	Clamp DN25...DN40 (1...1,5″), Ø 50,5 mm	Dimensões de processo declaradas para o adaptador.
Normas e séries de conexão indicadas	DIN 32676 série A: Clamp DN32 e DN40; DIN 32676 série B: Clamp DN33,7; DIN 32676 série C: Clamp 1,5″; ISO 2852: Clamp DN33,7 e DN38	Verificar a série dimensional da conexão instalada antes da montagem.
Configuração	Com porta de escape	Característica identificada para o modelo E33208.
Forma	Cilíndrica com flange	Descrição geométrica informada no anúncio.

Pressão e condições de processo
Pressão máxima	16 bar / 1,6 MPa	Limite máximo informado; não exceder este valor.
Diretiva de equipamentos sob pressão	Uma possível classificação conforme DESP depende da aplicação e deve ser realizada pelo usuário/operador.	A ficha não atribui uma classificação universal ao produto.

Materiais e higiene
Material do corpo / material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material declarado para as partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm / Rz = 4 μm	Características de superfície informadas para o material em contato com o fluido.
Classe de higiene	H4, conforme DIN 11866	Classificação de higiene declarada na ficha.
Aprovações e certificações	3-A, CRN, EC 1935/2004, EHEDG Certified, FCM, FCM JP, FDA	Relação de certificações e aprovações fornecida para o produto; consultar documentação do fabricante para o escopo aplicável.

Vedação e acessórios
Vedação incluída	1 O-ring EPDM, 24 × 2 mm, referência E30054	Material incluído informado na ficha; verificar adequação ao fluido e às condições de processo.
Vedação opcional	O-ring FKM, 24 × 2 mm, E30123	Acessório opcional listado na ficha.
Vedação opcional	O-ring EPDM, 24 × 2 mm, FCM China, E30163	Acessório opcional listado na ficha.
Anel opcional	Anel de vedação PEEK, E30124	Acessório opcional listado na ficha; a ficha não informa dimensão adicional.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica nem protocolo de comunicação informados; é um adaptador mecânico de processo.

Processo Conexão do sensor: G 1, rosca interna Aseptoflex Vario. Conexão de processo: Clamp DN25...DN40 (1...1,5″), Ø 50,5 mm. A ficha relaciona compatibilidades dimensionais com DIN 32676 séries A, B e C e ISO 2852; confirme a série da conexão instalada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com interface G 1 rosca interna Aseptoflex Vario e processo com Clamp dimensionalmente compatível	✓	As duas interfaces estão indicadas para o E33208; confirme a série e as dimensões do Clamp.
Processo com pressão de operação de até 16 bar	✓	A pressão máxima informada para o adaptador é 16 bar.
Sensor com interface diferente de G 1 Aseptoflex Vario	✗	A interface do sensor declarada para este modelo é G 1 rosca interna Aseptoflex Vario.
Conexão de processo com dimensões ou série não correspondentes às indicadas	✗	A ficha especifica conexões Clamp DN25...DN40 e lista normas/séries compatíveis específicas; não confirma outras dimensões.
Ligação elétrica ou comunicação com controlador	✗	O produto é um adaptador mecânico e não tem conexão elétrica ou protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E33208, conexão de processo 1,5″, Aseptoflex Vario, 16 bar

Confirme que a interface do sensor é G 1 rosca interna Aseptoflex Vario e que o adaptador corresponde ao modelo requerido.
Verifique a dimensão e a série do Clamp da linha conforme as normas e dimensões indicadas na ficha.
Confira a pressão de operação prevista; ela não deve exceder 16 bar.
Inspecione o O-ring EPDM 24 × 2 mm incluído e confirme sua compatibilidade com o fluido e as condições do processo.
Monte o adaptador e as conexões sem danificar a vedação; siga os procedimentos de montagem e aperto definidos pelo fabricante do conjunto.
Após a montagem, verifique a vedação e a instalação conforme os procedimentos aplicáveis à linha e consulte a documentação IFM para detalhes não especificados nesta ficha.

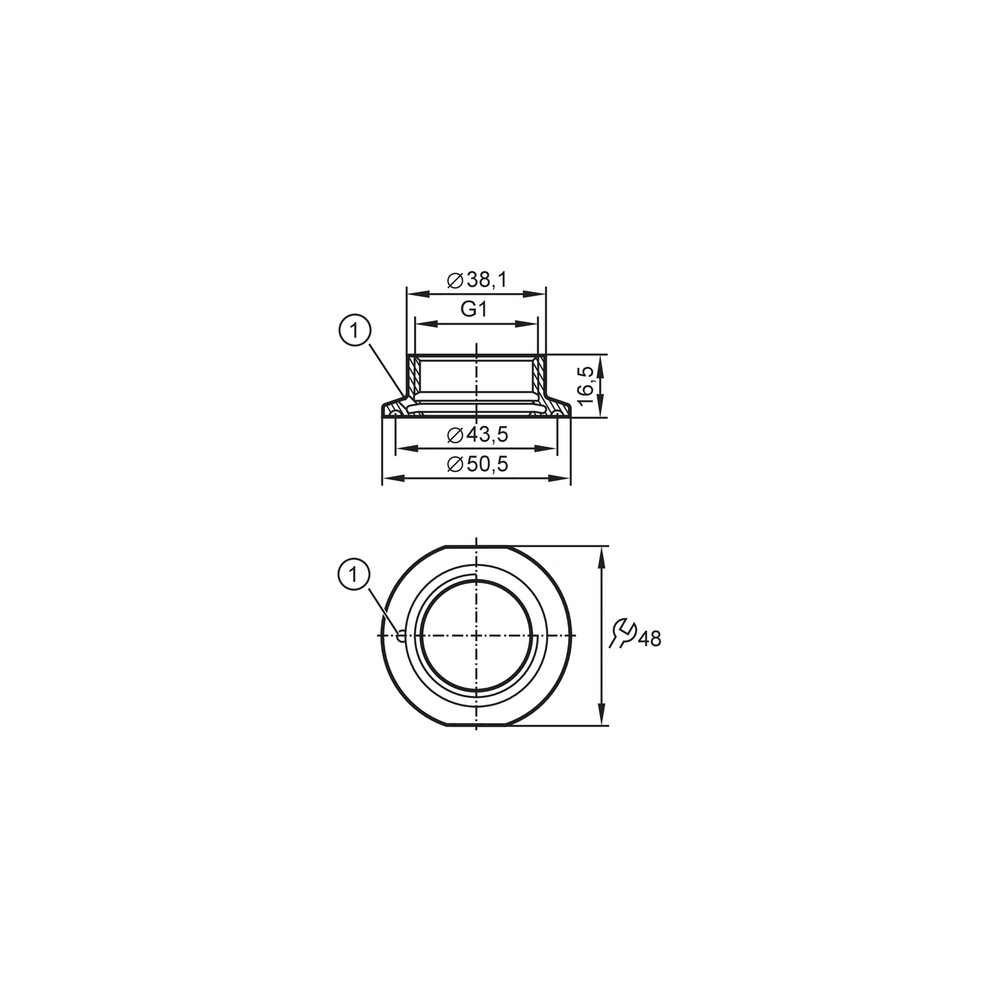

Desenho Dimensional

ACESSÓRIOS

O-ring EPDM, 24 × 2 mm, referência E30054 (incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	O-ring ausente, danificado ou incompatível com o fluido ou as condições do processo.	Despressurize o conjunto conforme o procedimento da instalação, confira presença e estado do O-ring 24 × 2 mm e valide a compatibilidade do material de vedação.
O adaptador não encaixa corretamente na linha Clamp.	Diferença entre a dimensão ou a série da conexão instalada e as compatibilidades listadas para o produto.	Compare a conexão instalada com DN25...DN40, Ø 50,5 mm e as séries/normas declaradas na ficha.
O sensor não rosqueia ou não assenta no adaptador.	Interface do sensor diferente da conexão G 1 rosca interna Aseptoflex Vario especificada.	Confira a designação da conexão do sensor e compare com a interface indicada para o E33208 antes de forçar a montagem.
Vazamento ou falha após aumento da pressão de processo.	Pressão de operação acima do limite de 16 bar ou condição de montagem/vedação inadequada.	Verifique a pressão efetiva do processo e compare com o limite especificado; inspecione também o conjunto de vedação após despressurizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33208 (PT-BR) (Datasheet) Desenho em escala do E33208 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33208 e para que serve?

É um adaptador de processo Tri-Clamp que conecta sensores com interface G 1 rosca interna Aseptoflex Vario a uma conexão Clamp compatível.

O que acompanha o adaptador?

A ficha informa uma peça por embalagem e inclui um O-ring EPDM de 24 × 2 mm, referência E30054.

O E33208 serve para qualquer sensor IFM?

Não é possível afirmar compatibilidade com qualquer sensor IFM. A conexão especificada é G 1 rosca interna Aseptoflex Vario; confirme que o sensor utiliza essa interface.

Posso usar este adaptador em uma linha com conexão que não seja Clamp?

A ficha especifica conexão de processo Clamp DN25...DN40, Ø 50,5 mm, e não confirma outras interfaces de processo.

O adaptador serve para pressões acima de 16 bar?

Não; a pressão máxima informada é 16 bar. A ficha não valida operação acima desse limite.

O adaptador conecta um sensor eletricamente ao controlador?

Não. O E33208 é um componente mecânico e a ficha não informa conexão elétrica nem protocolo de comunicação.

O que verificar se o conjunto estiver vazando?

Confira o estado e a presença do O-ring EPDM 24 × 2 mm, a compatibilidade da vedação com o processo e se a conexão Clamp está corretamente dimensionada.

O Clamp não encaixa: preciso trocar o adaptador?

Antes de trocar, confira a dimensão e a série da conexão instalada; a ficha lista compatibilidades específicas de DIN 32676 e ISO 2852, que devem corresponder à linha.

Devo comprar o adaptador com vedação avulsa?

O produto inclui um O-ring EPDM 24 × 2 mm. A ficha também lista opções de vedação FKM, EPDM FCM China e PEEK; selecione uma opção diferente somente após validar a compatibilidade com o processo.

Quais cuidados devo ter na instalação?

Confirme as duas interfaces mecânicas, inspecione a vedação e não exceda 16 bar. Para detalhes de montagem, consulte a folha de dados e os procedimentos aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Interface mecânica para conexão do sensor especificada neste adaptador como rosca interna G 1 (Ref.: conexão do sensor G 1 Aseptoflex Vario).

Tri-Clamp

Tipo de conexão de processo por Clamp; neste produto, a ficha indica dimensões DN25...DN40 e Ø 50,5 mm (Ref.: conexão de processo e DIN 32676 / ISO 2852).

EPDM

Material do O-ring fornecido com o adaptador; a compatibilidade com o fluido e as condições de processo deve ser verificada (Ref.: O-ring 24 × 2 mm, E30054).

Parâmetro de rugosidade média da superfície; a ficha declara Ra < 0,4 μm para a superfície em contato com o fluido (Ref.: rugosidade da superfície).

DIN 11866

Norma relacionada à classificação de higiene indicada para o produto; a ficha declara classe H4 (Ref.: classe de higiene H4).
