Adaptador Tri-Clamp IFM E33202

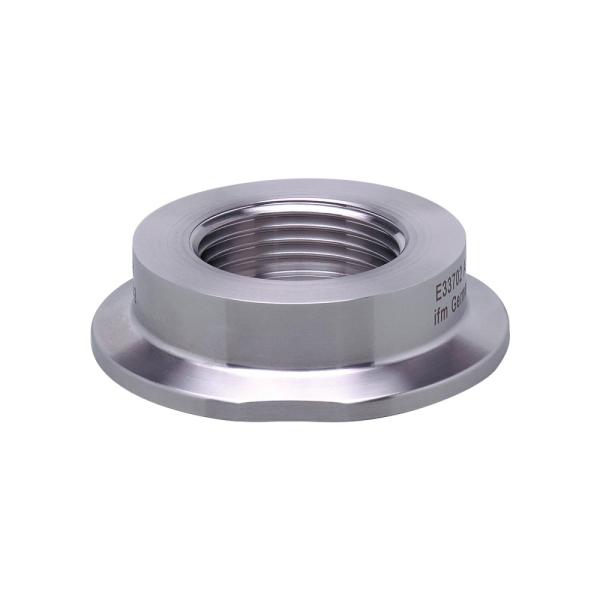

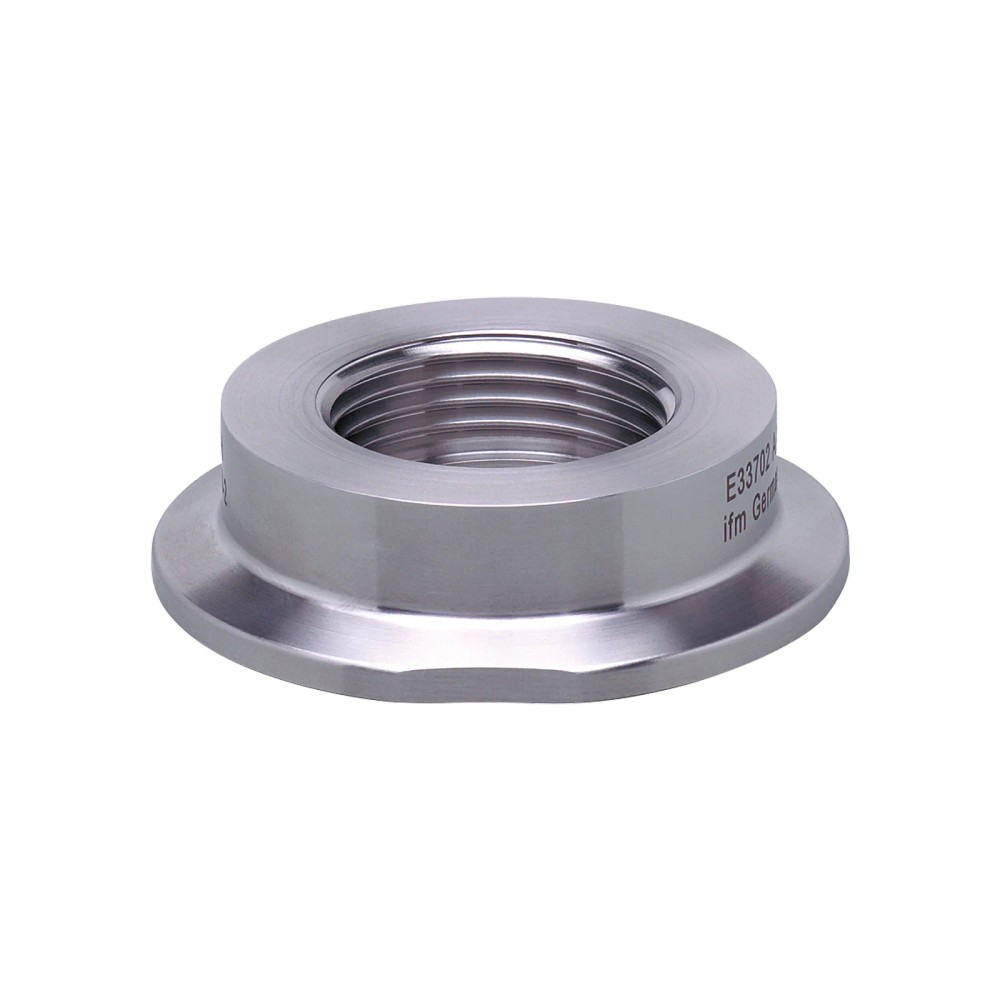

Pré-visualizar: E33202 IFM - Adapt. Tri-Clamp Conexão sensores DN50 2" Inox 16bar

E33202 IFM - Adapt. Tri-Clamp Conexão sensores DN50 2" Inox 16bar

Imagem meramente ilustrativa

R$ 746,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33202
EAN: 4021179241519
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E33202 IFM - Adapt. Tri-Clamp Conexão sensores DN50 2" Inox 16bar"

Destaques do Produto

Conexão de processo

Clamp DN50 (2")

Conexão do sensor

Rosca interna G 1 Aseptoflex Vario

Limite de pressão

Até 16 bar

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Vedação incluída

EPDM, 1 × (24 × 2 mm), E30054

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha do produto não informa condições de venda ou fornecimento; confirme esses dados no canal de compra.

Nota fiscal e procedência

Consulte o fornecedor para confirmar os dados de faturamento e procedência aplicáveis ao pedido.

Disponibilidade

Consulte o canal de compra para verificar a disponibilidade do item.

Compra simplificada

Verifique no canal de compra as condições de aquisição e atendimento.

Sobre o Adaptador de Processo Tri-Clamp IFM E33202 DN50 (2") em aço inoxidável, 16 bar

O IFM E33202 é um adaptador de processo Tri-Clamp para conectar sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo clamp. Possui conexão clamp DN50 (2") com diâmetro de 64 mm e resistência à pressão de até 16 bar. As superfícies em contato com o fluido são de aço inoxidável 1.4435 (316L), com rugosidade Ra < 0,4 μm. A ficha também informa classe de higiene H4 conforme DIN 11866 e característica Hygienic Cleanable.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Adaptador de processo Tri-Clamp
Modelo / SKU	E33202
Conexão de processo	Clamp DN50 (2"), Ø 64 mm
Conexão do sensor	Rosca interna G 1 Aseptoflex Vario
Resistência à pressão	16 bar / 1,6 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4 conforme DIN 11866
Vedação incluída	Anel EPDM, 1 × (24 × 2 mm), código E30054
Certificações e testes informados	CRN, EC 1935/2004, FCM, FCM JP, FDA; Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens que exijam conexão de processo clamp DN50 (2") e conexão para sensor G 1 Aseptoflex Vario.
Aplicações em que os limites de pressão, material em contato com o fluido, acabamento superficial e requisitos de higiene informados sejam compatíveis com o processo.
Instalações que utilizem dimensões de clamp indicadas na ficha: DIN 32676 série A DN50; série B DN42,4 ou DN48,3; série C (ASME BPE) 2"; e ISO 2852 DN40 ou DN51.

⚠ Considere outro se precisa de:

Não selecione quando a conexão do sensor necessária não for G 1 Aseptoflex Vario; confirme a rosca e o padrão exigidos pelo sensor.
Não utilize acima da resistência à pressão especificada de 16 bar.
Não considere compatibilidade química da vedação ou do aço com um fluido específico sem validar as condições do processo e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: adaptação mecânica entre um sensor com rosca interna G 1 Aseptoflex Vario e um processo com conexão clamp nas dimensões e normas listadas. A instalação deve respeitar o limite de pressão de 16 bar e os requisitos de material, vedação e higiene do processo.
Possibilidade de uso em instalações que requeiram superfícies em aço inoxidável 1.4435 (316L), rugosidade Ra < 0,4 μm e a característica Hygienic Cleanable declarada. A adequação ao fluido, aos produtos de limpeza e às condições específicas de operação precisa ser confirmada com a documentação do fabricante; a ficha não especifica compatibilidade química por fluido.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33202 DN50 (2") em aço inoxidável, 16 bar, verifique estes pontos:

Escolha o E33202 quando

A instalação requerer um adaptador Tri-Clamp com conexão de processo DN50 (2") e conexão de sensor G 1 Aseptoflex Vario, respeitando o limite de 16 bar e os requisitos de materiais e higiene do processo.

Verifique outra configuração quando

A conexão necessária não corresponder às dimensões e normas listadas para o clamp, ou quando o sensor exigir uma conexão diferente de G 1 Aseptoflex Vario. Para pressão, fluido ou requisitos sanitários fora dos dados disponíveis, valide a seleção com a documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Adaptador de processo Tri-Clamp	Tipo de componente indicado na ficha do fabricante.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
Modelo e SKU	E33202	Código de identificação do produto.
GTIN	4021179241519	Identificador comercial informado para o item.
Quantidade por embalagem	1 peça	Quantidade indicada na ficha.
Peso	227,5 g	Massa indicada nos dados do catálogo.
NCM	9026.90.90	Classificação informada no catálogo; confirme a aplicação fiscal pertinente.

Conexões e dimensões mecânicas
Conexão de processo	Clamp DN50 (2"), Ø 64 mm	Dimensão principal da interface de processo indicada no anúncio.
Referência de conexão de processo	DIN 32676 (ISO 2852)	Normas e dimensões de conexão indicadas na ficha.
Conexão do sensor	Rosca interna G 1 Aseptoflex Vario	Interface mecânica indicada para o sensor.
Formato	Circular com flange	Descrição do formato do componente.
Vedação	Anel de vedação	Tipo de vedação informado para a conexão.
Material de vedação incluído	EPDM, 1 × (24 × 2 mm), código E30054	Anel informado como incluído no fornecimento.
Desenho em escala	https://media.ifm.com/dam/dcb5d200-43e4-4015-8859-cb20fa3e6ab9/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0613.png	Referência dimensional disponibilizada pelo fabricante.

Conexões de processo conforme normas
ISO 2852	Clamp DN40 e DN51	Dimensões listadas como adequadas na ficha do produto.
DIN 32676 série A (DIN)	Clamp DN50	Dimensão listada como adequada na ficha.
DIN 32676 série B (ISO)	Clamp DN42,4 e DN48,3	Dimensões listadas como adequadas na ficha.
DIN 32676 série C (ASME BPE)	Clamp 2"	Dimensão listada como adequada na ficha.

Pressão e materiais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado pelo fabricante.
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material especificado para as superfícies em contato com o fluido.
Acabamento	Metálico polido	Descrição do acabamento informada no anúncio.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para as partes em contato com o fluido.

Higiene, certificações e testes
Característica de limpeza	Hygienic Cleanable	Característica adicional declarada na ficha.
Classe de higiene	H4 conforme DIN 11866	Classificação de higiene informada pelo fabricante.
Certificações e testes	CRN, EC 1935/2004, FCM, FCM JP, FDA	Lista de certificações e testes informada para o produto; verifique a documentação aplicável ao processo.

Vedantes opcionais
O-ring opcional	FKM, 1 × (24 × 2 mm), E30123	Acessório opcional listado no catálogo; não indicado como incluído.
O-ring opcional	EPDM FCM China, 1 × (24 × 2 mm), E30163	Acessório opcional listado no catálogo; não indicado como incluído.
Anel de vedação opcional	PEEK, E30124	Acessório opcional listado no catálogo; não indicado como incluído.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33202 é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Lado do processo: Clamp DN50 (2"), Ø 64 mm. A ficha informa adequação a ISO 2852 DN40 e DN51; DIN 32676 série A DN50; série B DN42,4 e DN48,3; e série C (ASME BPE) 2". Lado do sensor: rosca interna G 1 Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 Aseptoflex Vario e processo com clamp DN50 (2"), dentro dos limites informados.	✓	As conexões de sensor e processo correspondem às especificações do adaptador.
Instalação com conexão de processo indicada na ficha para ISO 2852, DIN 32676 série A, B ou C.	✓	A ficha lista as dimensões e séries compatíveis; confirme a dimensão efetiva do conjunto antes da montagem.
Sensor com conexão diferente de G 1 Aseptoflex Vario.	✗	A conexão do sensor especificada para este adaptador é rosca interna G 1 Aseptoflex Vario.
Processo com pressão superior a 16 bar.	✗	A resistência à pressão informada para o adaptador é 16 bar / 1,6 MPa.
Definição de compatibilidade química para fluido ou condição de limpeza não detalhada na ficha.	✗	Os dados fornecidos não permitem confirmar compatibilidade química específica; consulte a documentação do fabricante para o fluido e as condições reais.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E33202 DN50 (2") em aço inoxidável, 16 bar

Confirme que a conexão do sensor é G 1 Aseptoflex Vario e que a conexão de processo corresponde à dimensão clamp requerida.
Verifique no desenho dimensional o espaço disponível e a orientação de montagem antes de instalar o conjunto.
Inspecione as superfícies de contato e confirme que o anel EPDM incluído está presente e sem danos visíveis.
Posicione o adaptador e a vedação de modo alinhado com as interfaces, evitando forçar ou cruzar a rosca do sensor.
Monte a conexão clamp e o sensor conforme as instruções de instalação aplicáveis aos respectivos componentes; a ficha não especifica torque de aperto.
Após a montagem, inspecione a vedação e verifique o conjunto nas condições de operação previstas, sem exceder 16 bar.

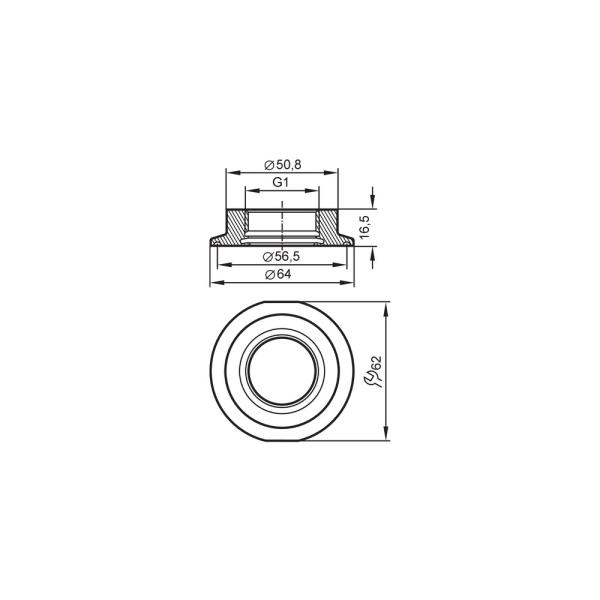

Desenho Dimensional

ACESSÓRIOS

Anel de vedação EPDM, 1 × (24 × 2 mm), código E30054.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na união do sensor ou na conexão clamp.	Vedação ausente, danificada, desalinhada ou incompatível com a interface montada.	Despressurize o conjunto conforme o procedimento da instalação, desmonte e inspecione o anel EPDM e as superfícies de assentamento; confirme a dimensão da conexão.
O sensor não rosqueia ou não assenta corretamente no adaptador.	Conexão do sensor diferente de G 1 Aseptoflex Vario ou início da rosca desalinhado.	Confira a especificação da conexão do sensor e examine se a rosca inicia sem esforço; não force a montagem.
A conexão clamp não fecha ou apresenta desalinhamento.	Dimensão ou série do clamp não correspondente à interface do adaptador, ou posicionamento incorreto das peças.	Compare a conexão instalada com as dimensões listadas para ISO 2852 e DIN 32676 e confira o alinhamento antes de apertar.
Deformação, vazamento ou falha após pressurização.	Pressão de operação acima do limite informado ou montagem/vedação inadequada.	Verifique a pressão real do processo e a montagem do conjunto; o limite especificado para o adaptador é 16 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33202 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33202 e para que tipo de montagem serve?

É um adaptador de processo Tri-Clamp que conecta um sensor com rosca interna G 1 Aseptoflex Vario a uma conexão clamp. A seleção depende da correspondência entre as conexões e os limites de operação do processo.

Quais dimensões e padrões de clamp constam como compatíveis?

A ficha lista ISO 2852 DN40 e DN51, DIN 32676 série A DN50, série B DN42,4 e DN48,3, e série C (ASME BPE) 2". Confira a dimensão efetiva do conjunto antes da compra.

O produto acompanha anel de vedação?

Sim. Os dados do catálogo indicam um anel EPDM de 24 × 2 mm, código E30054, incluído.

Este adaptador serve para um sensor com uma rosca diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão interna G 1 Aseptoflex Vario para o lado do sensor. Não é possível confirmar compatibilidade com outra rosca sem documentação específica.

Posso usar o E33202 acima de 16 bar?

Não conforme o limite informado na ficha: a resistência à pressão é 16 bar / 1,6 MPa. Para uma condição superior, selecione um componente cuja documentação especifique o limite necessário.

O material da vedação é adequado a qualquer fluido ou produto de limpeza?

A ficha informa vedação EPDM, mas não detalha compatibilidade com cada fluido ou agente de limpeza. Valide a aplicação com a documentação do fabricante para as condições reais do processo.

Há vazamento depois da montagem; o que devo verificar antes de substituir o adaptador?

Verifique se o anel EPDM está presente, íntegro e corretamente assentado, e se as superfícies estão alinhadas. Confira também se a pressão do processo não excede 16 bar.

O sensor não encaixa no adaptador; qual é a causa mais provável?

Uma causa provável é a conexão do sensor não corresponder a G 1 Aseptoflex Vario. Confirme a especificação da rosca e não force o acoplamento.

Como escolher entre o E33202 e outro adaptador Tri-Clamp?

Escolha o E33202 quando as conexões necessárias corresponderem a G 1 Aseptoflex Vario e às dimensões de clamp listadas, respeitando o limite de pressão. Se a rosca, a dimensão ou a condição de processo diferir, compare com a ficha do outro modelo.

Que cuidados tomar na instalação?

Alinhe as interfaces, inspecione a vedação incluída e não force a rosca. A ficha não informa torque de aperto; consulte as instruções do fabricante dos componentes para o procedimento de montagem.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Tipo de conexão sanitária por clamp usada no lado do processo. (Ref.: conexão de processo Clamp DN50 (2"), Ø 64 mm.)

Aseptoflex Vario

Designação da conexão roscada do lado do sensor neste adaptador. (Ref.: rosca interna G 1 Aseptoflex Vario.)

Parâmetro de rugosidade média da superfície. (Ref.: Ra < 0,4 μm.)

DIN 11866

Norma relacionada à classificação de higiene indicada para o componente. (Ref.: classe H4 conforme DIN 11866.)

EPDM

Material elastomérico especificado para o anel de vedação incluído. (Ref.: 1 × (24 × 2 mm), código E30054.)
