Adaptador Tri-Clamp IFM E33201

Pré-visualizar: E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L

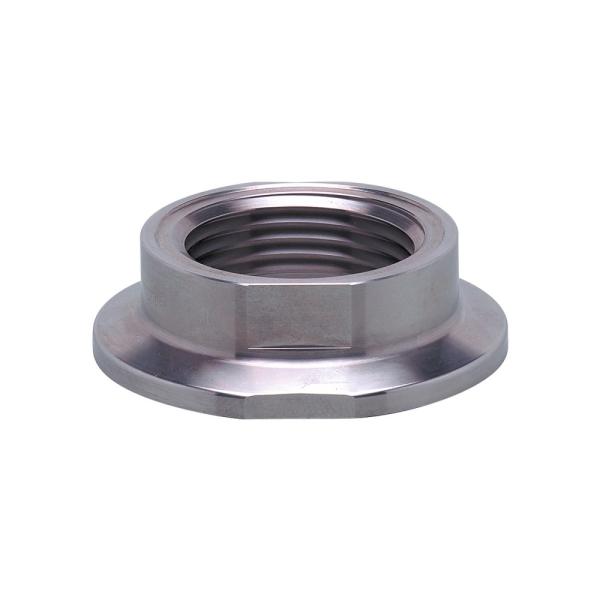

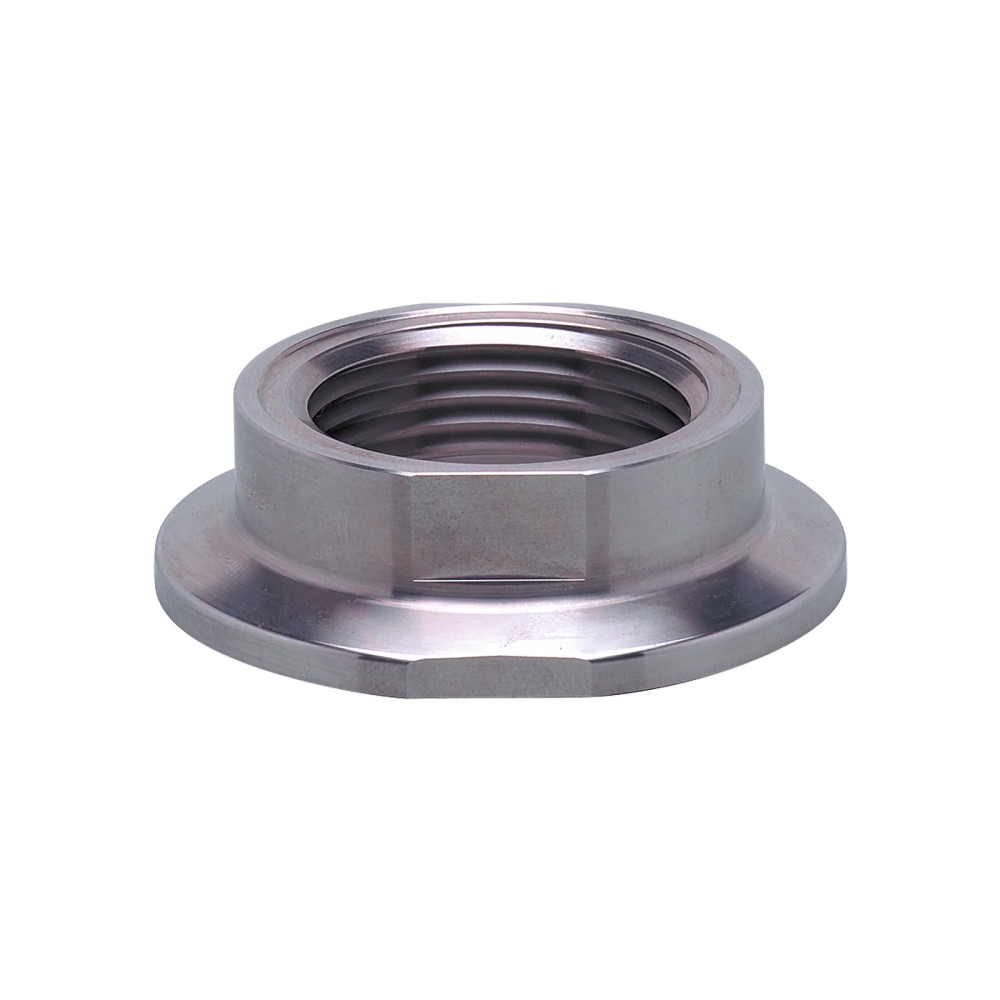

E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L

Imagem meramente ilustrativa

R$ 638,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33201
EAN: 4021179241502
NCM do produto: 90269090

Destaques do Produto Tipo de Conexão...mais

Fechar menu

Saiba mais sobre: "E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L"

Destaques do Produto

Tipo de Conexão

Tri-Clamp / Rosca G 1 Aseptoflex Vario

Material

Aço Inoxidável 316L

Pressão Máxima

16 bar

Classe de Higiene

DIN 11866 H4

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L

O E33201 é um adaptador de processo robusto em aço inoxidável 316L, desenvolvido para conectar sensores com rosca Aseptoflex Vario em tubulações sanitárias. Ele é compatível com conexões Tri-Clamp padrão DN25 a DN40 (Ø 50,5 mm). Suporta pressões de até 16 bar e atende aos rigorosos padrões de higiene como DIN 11866 H4 e certificações FDA.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E33201
Marca	ifm
Material	Aço inoxidável 316L
Conexão Processo	Clamp DN25...DN40
Pressão Max	16 bar
Rugosidade	Ra < 0,4 μm
Peso	100,5 g
Certificações	FDA, EC1935/2004, ADI-FREE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões DIN 32676 série A (DN32, DN40)
Conexões DIN 32676 série B (DN33,7)
Conexões DIN 32676 série C (ASME BPE 1,5 pol)
Sensores ifm com rosca Aseptoflex Vario

⚠ Considere outro se precisa de:

Sistemas com pressão superior a 16 bar
Tubulações incompatíveis com a geometria de 50,5 mm (Clamp DN25-DN40)
Aplicações com fluidos agressivos que degradam o O-Ring de EPDM

APLICAÇÕES E USO

Indústria alimentícia: Integração de sensores em linhas de envase.
Indústria farmacêutica: Conexões em tanques e tubulações que exigem acabamento higiênico.
Processos de limpeza CIP/SIP: Compatível com ciclos de higienização devido à rugosidade superficial de 0,4 μm.

COMO ESCOLHER

Antes de comprar o E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L, verifique estes pontos:

Quando selecionar este adaptador

Escolha o E33201 se o seu sensor possui rosca Aseptoflex Vario e a tubulação utiliza padrões de clamp DN25 a DN40 (ISO 2852 / DIN 32676).

Quando buscar outra opção

Busque alternativas se a sua conexão de processo for de diâmetro diferente (ex: acima de 50,5 mm) ou se o fluido do processo for incompatível com a vedação de EPDM.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço inoxidável 1.4435 (316L)	Material padrão para garantir resistência à corrosão
Rugosidade (Ra)	< 0,4 μm	Garante higiene superficial em áreas críticas

Especificações de Processo
Resistência à pressão	16 bar	Limite máximo de operação para segurança do processo
Conexão de processo	Clamp DN25...DN40 (Ø 50,5 mm)	Padrão compatível de montagem mecânica
Vedação	O-Ring EPDM 24x2 mm	Componente incluso para garantir estanqueidade

COMPATIBILIDADE

Comunicação

• Não aplicável (componente passivo)

Conexões

Elétrica Rosca interna G 1 Aseptoflex Vario

Processo Clamp DN25...DN40 (1...1,5") Ø 50,5 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão Clamp DN32/DN40 (DIN)	✓	Especificado na norma de compatibilidade do adaptador.
Conexão Clamp 1.5 pol (ASME BPE)	✓	Compatível com a geometria DIN 32676 série C.
Ambientes com alta vibração	✗	Requer verificação adicional e uso de acessórios de trava específicos.

INSTALAÇÃO

Como instalar o E33201 IFM - Adaptador Tri-Clamp Conexão Aseptoflex Vario DN25-40 16bar Inox316L

Limpe a superfície de assentamento da conexão no adaptador.
Insira o O-Ring EPDM na ranhura de vedação do adaptador.
Rosqueie o sensor (Aseptoflex Vario) no adaptador.
Posicione o adaptador na entrada da tubulação (Clamp).
Instale a braçadeira Tri-Clamp ao redor da conexão flangeada.
Aperte a braçadeira até atingir a vedação completa e estável.

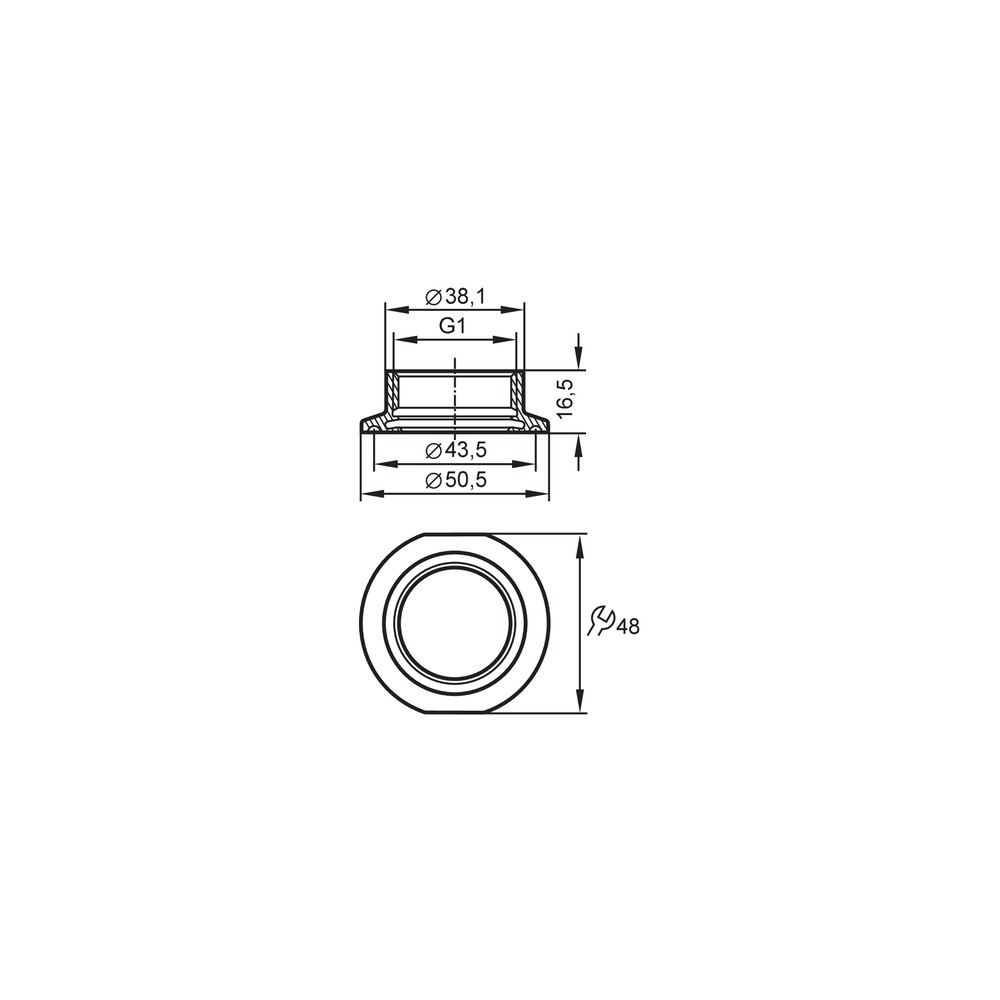

Desenho Dimensional

ACESSÓRIOS

O-Ring 24x2 mm EPDM (Incluso)
O-Ring 24x2 mm FKM (Opcional - E30123)
O-Ring 24x2 mm EPDM FCM China (Opcional - E30163)
Anel de vedação PEEK (Opcional - E30124)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface de conexão.	Desgaste ou ressecamento do anel de vedação.	Inspecione o O-Ring de EPDM quanto a cortes ou deformações permanentes.
Instabilidade mecânica ou vibração do sensor.	Aperto insuficiente da abraçadeira Tri-Clamp.	Verifique o torque da abraçadeira e o alinhamento das faces.
Degradação rápida do elastômero.	Uso de anel de vedação incompatível com fluido.	Verifique a compatibilidade do material (EPDM) com o produto químico do processo.
Dificuldade na desmontagem ou vedação irregular.	Acúmulo de resíduos em áreas de encaixe.	Limpe a área de flange do adaptador e verifique a ausência de detritos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Adaptador E33201 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador E33201 e qual sua principal função?

O E33201 é um adaptador de processo Tri-Clamp projetado para integrar sensores com rosca G 1 Aseptoflex Vario em conexões sanitárias, garantindo vedação e estabilidade em processos industriais.

O que vem na embalagem do adaptador E33201?

O produto acompanha um O-Ring de vedação em EPDM (24x2 mm). Acessórios como O-Rings adicionais em FKM ou PEEK são vendidos separadamente.

Existe alguma restrição de pressão ou compatibilidade química?

Este adaptador não é adequado para sistemas que excedam a pressão nominal de 16 bar ou que operem com fluidos incompatíveis com aço inox 316L (1.4435) ou EPDM.

Posso usar este adaptador em qualquer conexão de tubulação?

Ele é projetado para conexões sanitárias específicas; não deve ser utilizado em tubulações que não sigam os padrões de clamp DN25 a DN40 ou normas DIN 32676/ISO 2852 descritas.

Como diagnosticar vazamentos na conexão?

Sintomas como vazamento no processo geralmente indicam desgaste do O-Ring ou montagem incorreta; verifique o estado do anel e o torque de aperto.

O que causa oxidação prematura no adaptador?

Se houver corrosão ou contaminação na superfície de contato, verifique se o material 316L é compatível com o agente de limpeza ou o fluido do processo.

Por que escolher este adaptador em vez de soluções genéricas?

Este modelo é fixo para Aseptoflex Vario, sendo a escolha ideal para padronização de sensores ifm em linhas que exigem higiene rigorosa (DIN 11866 H4).

Como decidir entre este adaptador e um modelo de rosca comum?

A escolha entre este adaptador e outras tecnologias depende da norma da sua tubulação (DIN, ISO ou ASME BPE); o E33201 cobre uma ampla gama dessas normas.

Quais cuidados tomar na instalação?

A instalação exige que o anel de vedação esteja posicionado corretamente no canal, seguido pelo aperto da abraçadeira Tri-Clamp conforme o torque recomendado para o padrão de clamp utilizado.

Este adaptador atende a normas sanitárias?

Este produto possui certificações como EC1935/2004, FDA e ADI-FREE, garantindo sua procedência e adequação para ambientes industriais controlados.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de montagem da ifm que permite a vedação higiênica e flexível de sensores (Ref.: Conexão do sensor).

Tri-Clamp

Conexão sanitária padrão da indústria para montagem rápida e higiênica em tubulações (Ref.: Conexão de processo).

DIN 11866 H4

Norma que define os requisitos de higiene e rugosidade superficial para componentes em sistemas de tubulação (Ref.: Classe de higiene).

Aço Inox 1.4435 (316L)

Liga de aço inoxidável de alta resistência à corrosão, ideal para aplicações farmacêuticas e alimentícias (Ref.: Materiais em contato).

FCM

Sigla para Food Contact Materials (Materiais em contato com alimentos), garantindo conformidade sanitária (Ref.: Certificações).
