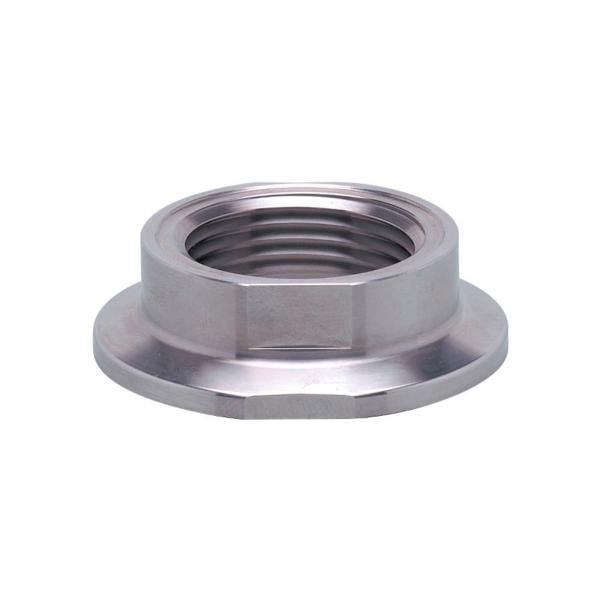

Adaptador Tri-Clamp IFM E33201 - Aço Inox DN25-DN40

E33201 IFM - Adaptador de Processo Tri-Clamp Para Sensores de Pressão DN25-DN40 1-1.5 pol Aço Inox

Imagem meramente ilustrativa

R$ 638,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33201
EAN: 4021179241502
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G 1...mais

Fechar menu

Saiba mais sobre: "E33201 IFM - Adaptador de Processo Tri-Clamp Para Sensores de Pressão DN25-DN40 1-1.5 pol Aço Inox"

Destaques do Produto

Conexão do sensor

G 1 interna Aseptoflex Vario

Conexão de processo

Clamp DN25–DN40 (1–1,5 pol.)

Normas de processo

Verificar os tamanhos específicos listados para DIN 32676 e ISO 2852

Pressão máxima informada

16 bar / 1,6 MPa

Vedação fornecida

O-ring EPDM 24 × 2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E33201 — Adaptador de processo Tri-Clamp para sensores de pressão, DN25–DN40 (1–1,5 pol.), aço inoxidável 316L

O IFM E33201 é um adaptador de processo Tri-Clamp para conectar sensores de pressão com conexão G 1 interna Aseptoflex Vario a conexões de processo clamp compatíveis. É especificado para clamp DN25 a DN40 (1 a 1,5 pol.), conforme as combinações de normas indicadas pelo fabricante. As partes em contato com o fluido são de aço inoxidável 1.4435 (316L), com rugosidade Ra < 0,4 μm, e a resistência à pressão informada é de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM E33201
Tipo	Adaptador de processo Tri-Clamp
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm
Normas e tamanhos de processo	DIN 32676 série A: DN32 e DN40; série B: DN33,7; série C: 1,5 pol.; ISO 2852: DN33,7 e DN38
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Resistência à pressão	16 bar / 1,6 MPa
Vedação incluída	O-ring 24 × 2 mm, EPDM, E30054
Classe de higiene	DIN 11866 H4

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que precisam adaptar um sensor de pressão com conexão G 1 interna Aseptoflex Vario a uma conexão clamp dentro dos tamanhos e normas especificados pelo fabricante.
Aplicações cujo limite de pressão de operação não exceda 16 bar e que sejam compatíveis com o O-ring EPDM fornecido.
Processos que requeiram partes em contato com o fluido em aço inoxidável 1.4435 (316L) e a classe de higiene informada DIN 11866 H4.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a conexão do sensor: a interface especificada é G 1 interna Aseptoflex Vario.
Não use em condição de pressão superior a 16 bar, limite informado para o adaptador.
Não presuma compatibilidade com tamanhos de clamp ou padrões diferentes dos relacionados na ficha; confirme a geometria do conjunto antes da montagem.

APLICAÇÕES E USO

Uso como adaptação mecânica entre um sensor de pressão com conexão G 1 interna Aseptoflex Vario e uma linha de processo com conexão clamp nos tamanhos indicados pelo fabricante. Compatibilidade mecânica comprovada pelas conexões listadas na ficha.
Possível aplicação em processos que exijam as características de material, superfície e higiene declaradas — aço inoxidável 1.4435 (316L), Ra < 0,4 μm e DIN 11866 H4. A adequação ao fluido, ao procedimento de limpeza e às exigências regulatórias específicas deve ser confirmada para a instalação.
A operação é limitada à resistência à pressão informada de 16 bar. A ficha não especifica faixa de temperatura, compatibilidade química detalhada nem parâmetros de instalação; valide esses requisitos no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o IFM E33201 — Adaptador de processo Tri-Clamp para sensores de pressão, DN25–DN40 (1–1,5 pol.), aço inoxidável 316L, verifique estes pontos:

Escolha o E33201 quando

O sensor tiver conexão G 1 interna Aseptoflex Vario e a tubulação ou o equipamento usar um dos tamanhos clamp indicados para DIN 32676 ou ISO 2852. Confirme também que a pressão não excede 16 bar e que a vedação EPDM atende ao processo.

Procure outra configuração quando

A conexão do sensor não for G 1 interna Aseptoflex Vario, o clamp estiver fora dos tamanhos e padrões relacionados ou a pressão de operação superar 16 bar. A ficha não informa compatibilidade com essas condições; consulte a IFM para identificar a configuração apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do fabricante nas informações do produto.
Modelo e SKU	E33201	Código do adaptador indicado no anúncio e na ficha do produto.
Part number	ADAPT IFM-CLAMP ISO2852 1-1.5"	Designação de peça informada no anúncio.
Tipo de produto	Adaptador de processo Tri-Clamp	Componente mecânico para adaptação de conexões de processo.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
Peso	100,5 g	Massa informada nos dados do produto.
NCM	9026.90.90	Código fiscal informado na ficha.

Conexões de processo
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface especificada no lado do sensor.
Conexão de processo	Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm	Faixa e diâmetro declarados para a conexão clamp.
DIN 32676 série A	Clamp DN32 e DN40	Tamanhos de processo listados como compatíveis pelo fabricante.
DIN 32676 série B	Clamp DN33,7	Tamanho de processo listado como compatível pelo fabricante.
DIN 32676 série C	Clamp 1,5 pol.	Tamanho de processo listado como compatível pelo fabricante.
ISO 2852	Clamp DN33,7 e DN38	Tamanhos de processo listados como compatíveis pelo fabricante.
Norma indicada no anúncio	DIN 32676 (ISO 2852)	Referência normativa apresentada para a conexão clamp.

Materiais e vedação
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material declarado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para as partes em contato com o fluido.
Vedação incluída	O-ring 24 × 2 mm, EPDM, E30054	Vedação fornecida com o adaptador, conforme a ficha.
Tipo de vedação	Anel de vedação	Tipo de vedação identificado nos dados do produto.
Acessórios opcionais de vedação	O-ring 24 × 2 mm em FKM, E30123; O-ring 24 × 2 mm em EPDM para FCM China, E30163; anel de vedação PEEK, E30124	Acessórios opcionais relacionados na ficha; confirme a adequação ao processo antes de selecionar.

Pressão e higiene
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o produto.
Classe de higiene	DIN 11866 H4	Classificação de higiene declarada na ficha.
Certificações e declarações	ADI-FREE, CRN, EC 1935/2004, FCM, FCM JP, FDA, Hygienic Cleanable	Relação de certificações e declarações apresentada nos dados do fabricante; verifique o escopo aplicável à instalação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico de processo, sem conexão elétrica especificada.

Processo Lado do sensor: G 1, rosca interna Aseptoflex Vario. Lado do processo: clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm; tamanhos especificados: DIN 32676 série A DN32 e DN40, série B DN33,7, série C 1,5 pol.; ISO 2852 DN33,7 e DN38.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de pressão com conexão G 1 interna Aseptoflex Vario e processo clamp nos tamanhos listados	✓	As interfaces correspondem às conexões de sensor e processo especificadas para o adaptador.
Sistema de processo operando até 16 bar, com conexão clamp especificada e vedação EPDM compatível com o fluido	✓	A resistência à pressão informada é 16 bar; a vedação incluída é um O-ring EPDM 24 × 2 mm.
Sensor com interface diferente de G 1 interna Aseptoflex Vario	✗	A ficha especifica somente essa conexão no lado do sensor.
Conexão clamp fora dos tamanhos ou normas relacionados, ou pressão de operação acima de 16 bar	✗	A ficha não especifica compatibilidade com outros tamanhos e informa resistência à pressão de 16 bar.
Aplicação que exija conexão elétrica, protocolo de comunicação ou transmissão de sinal pelo adaptador	✗	O E33201 é um componente mecânico de conexão de processo; não há interface elétrica ou de comunicação especificada.

INSTALAÇÃO

Como instalar o IFM E33201 — Adaptador de processo Tri-Clamp para sensores de pressão, DN25–DN40 (1–1,5 pol.), aço inoxidável 316L

Confirme se a conexão do sensor é G 1 interna Aseptoflex Vario e se o clamp corresponde a um dos tamanhos e padrões listados.
Verifique se a pressão de operação não ultrapassa 16 bar e se o material da vedação EPDM é adequado ao fluido e às condições do processo.
Inspecione as superfícies de conexão e o O-ring incluído; não monte componentes danificados ou contaminados.
Posicione o O-ring 24 × 2 mm fornecido na interface correspondente, seguindo a orientação de montagem indicada pelo fabricante.
Alinhe o adaptador e as conexões clamp sem forçar ou introduzir desalinhamento; use os componentes de fixação próprios do sistema, não especificados na ficha do adaptador.
Após a montagem, verifique a estanqueidade conforme o procedimento da instalação e os limites de pressão aplicáveis.

Desenho Dimensional

ACESSÓRIOS

O-ring 24 × 2 mm, EPDM, E30054 (incluído)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	O-ring ausente, danificado, contaminado ou incompatível com as condições do processo; possível desalinhamento das faces.	Despressurize e inspecione o O-ring e as superfícies de assentamento; confirme o alinhamento e a compatibilidade da vedação com o fluido.
O adaptador não encaixa no sensor.	A conexão do sensor não corresponde à interface G 1 interna Aseptoflex Vario especificada.	Compare a conexão do sensor com a identificação e os dados técnicos do equipamento; não force o rosqueamento.
O conjunto clamp não fecha ou não assenta corretamente.	Tamanho ou padrão da conexão clamp diferente dos tamanhos declarados para o E33201.	Identifique o padrão e o tamanho do clamp instalado e compare com as combinações DIN 32676 e ISO 2852 listadas na ficha.
Vazamento ou falha durante a operação pressurizada.	Pressão de operação acima do limite de 16 bar ou falha de vedação/montagem.	Confira a pressão efetiva do sistema e inspecione a vedação e o assentamento após despressurizar; não exceda o limite informado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33201 — PT-BR (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33201 e com que tipo de sensor ele é usado?

É um adaptador mecânico de processo Tri-Clamp para sensores de pressão. A conexão do sensor especificada é G 1 interna Aseptoflex Vario.

Quais conexões clamp são compatíveis com esse adaptador?

A ficha relaciona DIN 32676 série A DN32 e DN40, série B DN33,7, série C 1,5 pol. e ISO 2852 DN33,7 e DN38. Confirme o padrão e as dimensões da conexão instalada antes da compra.

O que acompanha o E33201?

A ficha informa uma peça por embalagem e inclui um O-ring EPDM de 24 × 2 mm, código E30054.

Esse adaptador serve para sensor com conexão diferente de G 1 Aseptoflex Vario?

A ficha especifica apenas G 1 interna Aseptoflex Vario no lado do sensor. Para outra interface, confirme com o fabricante a configuração adequada.

Posso usar o E33201 acima de 16 bar?

Não conforme o limite informado: a resistência à pressão especificada é 16 bar. Para uma pressão superior, consulte o fabricante sobre outra configuração.

O que verificar se houver vazamento depois da instalação?

Despressurize o sistema e confira o estado, a posição e a limpeza do O-ring, além do alinhamento das faces. Verifique também se a pressão está dentro do limite informado.

O adaptador não encaixa no clamp; o que devo conferir antes de trocar a peça?

Confira o padrão e o tamanho reais do clamp e compare com as combinações DIN 32676 e ISO 2852 listadas na ficha. Não force o fechamento se as dimensões não corresponderem.

É melhor comprar o adaptador com a vedação ou procurar um O-ring avulso?

O E33201 é fornecido com um O-ring EPDM de 24 × 2 mm. Se o processo exigir outro material de vedação, a ficha lista opções opcionais; confirme a compatibilidade antes de substituir.

Como instalar o adaptador sem danificar a vedação?

Inspecione e posicione o O-ring limpo e sem danos, alinhe as conexões e evite forçar o conjunto. Consulte o desenho dimensional e o datasheet para as instruções específicas de montagem.

O E33201 é um componente elétrico ou precisa de ligação de sinal?

Não; é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação especificado. A instalação elétrica do sensor deve ser tratada separadamente.
