Adaptador de Solda IFM E30509 p/ Sensores G1/2

Pré-visualizar: E30509 IFM - Adaptador Solda p/ Sensores IFM Sensores Processo Inox 316L G1/2 32mm

E30509 IFM - Adaptador Solda p/ Sensores IFM Sensores Processo Inox 316L G1/2 32mm

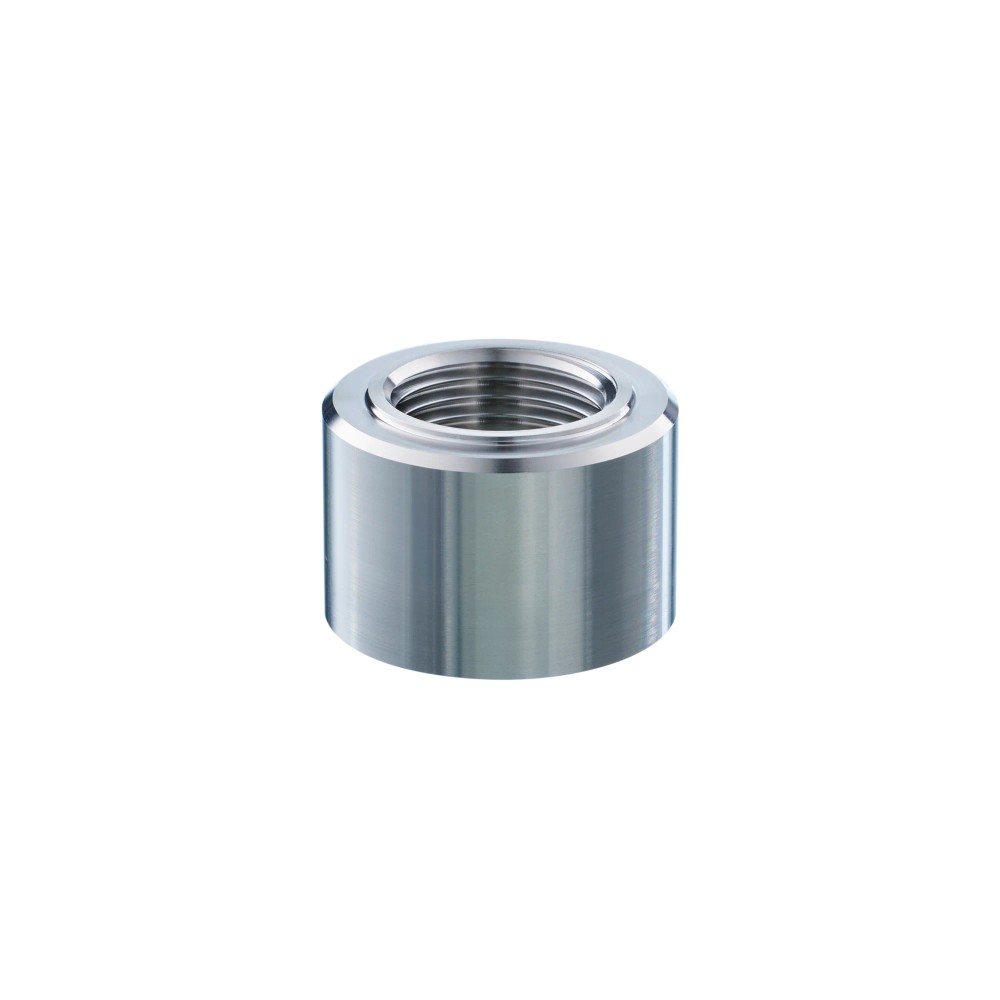

Imagem meramente ilustrativa

R$ 245,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30509
EAN: 4021179334402
NCM do produto: 73072900

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30509 IFM - Adaptador Solda p/ Sensores IFM Sensores Processo Inox 316L G1/2 32mm"

Destaques do Produto

Conexão do sensor

G 1/2 - 21 mm

Conexão de processo

Soldagem, Ø 32 mm

Material

Aço inoxidável 1.4435 (316L)

Aplicação

Sensores de processo

Resistência à pressão informada

160 bar / 5 MPa, observadas as condições indicadas pelo fabricante

Fornecimento

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30509 IFM — Adaptador de soldagem para sensores de processo, G 1/2, Ø 32 mm, aço inoxidável 316L

O IFM E30509 é um adaptador de soldagem para montagem de sensores de processo em tubos. Possui conexão de sensor com rosca interna G 1/2 e conexão de processo para soldagem com Ø 32 mm. É fabricado em aço inoxidável 1.4435 (316L) e tem resistência à pressão informada de 160 bar / 5 MPa para a conexão sensor–adaptador, com soldagem profissional conforme o manual de operação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPT G1/2-WELDING SLEEVE
SKU / Part number	E30509
Aplicação indicada	Sensores de processo
Conexão do sensor	G 1/2 - 21 mm
Conexão de processo	Adaptador para soldagem Ø 32 mm
Material	Aço inoxidável 1.4435 (316L)
Resistência à pressão	160 bar / 5 MPa; para a conexão sensor–adaptador, com soldagem profissional conforme o manual de operação
Acabamento / formato	Polido / cilíndrico
Aprovação	ADI-FREE
Peso / quantidade	144,6 g / 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1/2 - 21 mm em uma conexão de processo soldada de Ø 32 mm.
Aplicações em que o material especificado, aço inoxidável 1.4435 (316L), e a aprovação ADI-FREE atendam aos requisitos do processo.
Instalações em que a soldagem seja executada profissionalmente conforme o manual de operação e a compatibilidade entre fluido e materiais tenha sido verificada.

⚠ Considere outro se precisa de:

Não selecione quando o sensor exigir uma conexão diferente de G 1/2 - 21 mm ou quando o ponto de montagem não aceitar conexão soldada de Ø 32 mm.
Não trate 160 bar / 5 MPa como limite universal de todo o conjunto: o dado informado refere-se à conexão sensor–adaptador e pressupõe soldagem profissional conforme o manual.
Não utilize sem verificar a compatibilidade entre o fluido e os materiais do produto; essa verificação é necessária em todas as aplicações.

APLICAÇÕES E USO

Aplicação comprovada: montagem de sensores de processo com conexão G 1/2 - 21 mm em uma conexão de processo soldada Ø 32 mm, conforme as especificações do produto.
Aplicação condicionada: uso em instalações pressurizadas somente considerando a condição informada para a conexão sensor–adaptador, soldagem profissional segundo o manual e avaliação da instalação completa.
Verificação necessária: confirmar a compatibilidade do fluido com os materiais do produto em cada aplicação.
Possibilidade inferida: integração em linhas de processo cujo projeto preveja montagem soldada Ø 32 mm; validar o dimensionamento e os requisitos do processo antes da instalação.

COMO ESCOLHER

Antes de comprar o E30509 IFM — Adaptador de soldagem para sensores de processo, G 1/2, Ø 32 mm, aço inoxidável 316L, verifique estes pontos:

Escolha o E30509 quando

O sensor tiver conexão G 1/2 - 21 mm e o tubo ou ponto de instalação permitir uma conexão soldada de Ø 32 mm. Confirme também o material requerido e a compatibilidade química do fluido.

Procure outra configuração quando

A conexão do sensor não for G 1/2 - 21 mm ou o projeto exigir uma conexão de processo diferente de soldagem Ø 32 mm. A ficha disponível não informa adaptadores de conversão; valide a configuração necessária com o fabricante.

Antes de especificar para pressão

Considere o valor de 160 bar / 5 MPa apenas conforme a condição informada pelo fabricante para a conexão sensor–adaptador e a execução profissional da soldagem segundo o manual. A classificação segundo a diretiva de equipamentos sob pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador de soldagem para sensores de processo	Tipo de componente indicado na ficha do produto.
Modelo	ADAPT G1/2-WELDING SLEEVE	Designação do modelo.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part number	E30509	Identificação do produto.
GTIN	4021179334402	Identificador comercial informado.
Aplicação	Sensores de processo	Aplicação indicada pelo fabricante.

Conexões e montagem
Tipo de montagem	Soldagem	Método de instalação informado.
Conexão de processo	Adaptador para soldagem Ø 32 mm	Dimensão e tipo de conexão de processo especificados.
Conexão do sensor	G 1/2 - 21 mm	Rosca informada para a conexão do sensor.
Característica da conexão	Rosca interna	Característica indicada no anúncio.

Materiais e construção
Material	Aço inoxidável 1.4435 (316L)	Especificação do material do produto.
Acabamento	Polido	Acabamento indicado no anúncio.
Formato	Cilíndrico	Formato indicado no anúncio.
Diâmetro	32 mm	Dimensão informada; corresponde à conexão de processo para soldagem Ø 32 mm.
Aprovação	ADI-FREE: sim	Aprovação declarada na ficha.

Pressão e condições de aplicação
Resistência à pressão	160 bar / 5 MPa	Para a conexão sensor–adaptador; requer soldagem profissional conforme o manual de operação.
Compatibilidade com fluido	Deve ser verificada em todas as aplicações	Instrução de segurança do fabricante; confirmar compatibilidade entre fluido e substância do produto.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário / operador	A ficha não define uma classificação universal do produto segundo a diretiva.

Dados físicos e fornecimento
Peso	144,6 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E30509 é um adaptador mecânico de soldagem, sem interface de comunicação informada.

Conexões

Elétrica Não possui conexão elétrica especificada; é um acessório mecânico para sensores de processo.

Processo Conexão de processo para soldagem Ø 32 mm; conexão do sensor com rosca interna G 1/2 - 21 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/2 - 21 mm e instalação em conexão soldada Ø 32 mm.	✓	As conexões correspondem às especificações informadas para o adaptador.
Sensor cuja conexão não seja G 1/2 - 21 mm.	✗	A conexão de sensor especificada para o E30509 é G 1/2 - 21 mm; não há conversão informada.
Instalação que requer conexão de processo diferente de soldagem Ø 32 mm.	✗	O processo de conexão informado é adaptador para soldagem Ø 32 mm.
Aplicação cujo fluido não tenha compatibilidade confirmada com os materiais do produto.	✗	O fabricante requer que a compatibilidade entre fluido e substância do produto seja verificada em todas as aplicações.
Aplicação sob pressão com soldagem não executada profissionalmente conforme o manual de operação.	✗	A resistência informada para a conexão sensor–adaptador condiciona-se à soldagem profissional conforme o manual.

INSTALAÇÃO

Como instalar o E30509 IFM — Adaptador de soldagem para sensores de processo, G 1/2, Ø 32 mm, aço inoxidável 316L

Confirme que o sensor possui conexão G 1/2 - 21 mm e que o ponto de montagem aceita conexão soldada Ø 32 mm.
Verifique a compatibilidade entre o fluido e os materiais do produto para a aplicação prevista.
Consulte o datasheet e o manual de operação do fabricante antes de executar a montagem e a soldagem.
Prepare e posicione o adaptador no ponto de instalação, respeitando o procedimento profissional de soldagem aplicável.
Execute a soldagem profissional conforme o manual de operação; a condição de resistência informada para a conexão sensor–adaptador depende dessa execução.
Instale o sensor na rosca correspondente e valide a montagem e as condições de operação antes de colocar o sistema em serviço.

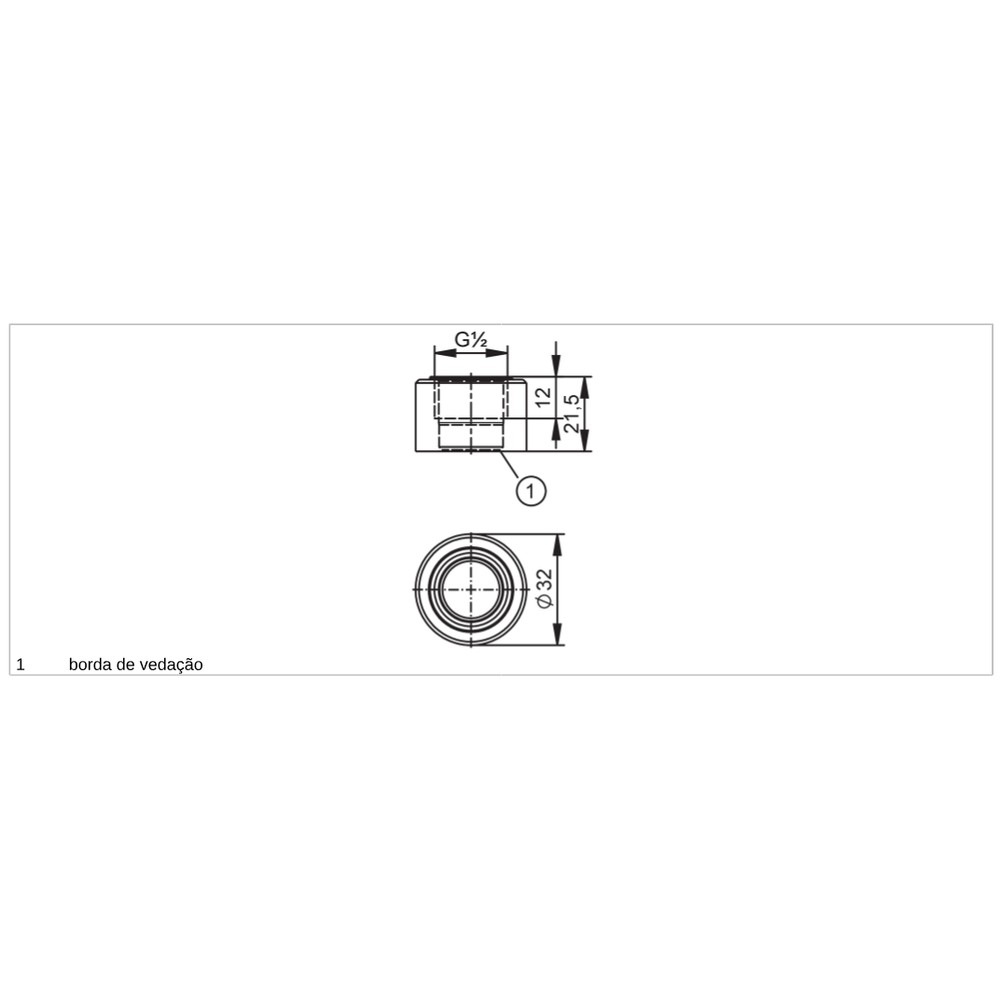

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa na rosca do adaptador.	A conexão do sensor pode não corresponder à especificação G 1/2 - 21 mm.	Confira a conexão indicada para o sensor e compare com a especificação do adaptador antes de forçar ou modificar a rosca.
O adaptador não pode ser instalado no ponto previsto.	O ponto de montagem pode não corresponder à conexão de processo soldada Ø 32 mm.	Verifique o desenho dimensional e confirme o diâmetro e o método de montagem previstos no projeto.
Há dúvida sobre a adequação do conjunto à pressão de operação.	O valor de resistência informado pode estar sendo aplicado ao conjunto inteiro, sem considerar que se refere à conexão sensor–adaptador e pressupõe soldagem profissional conforme o manual.	Consulte o manual e valide a pressão e a execução da soldagem para a instalação completa.
Há preocupação com compatibilidade do fluido ou do material.	A compatibilidade entre o fluido e a substância do produto não foi verificada para a aplicação específica.	Confirme a compatibilidade do fluido com os materiais do produto antes da instalação e operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30509 — PT-BR (Datasheet) Desenho em escala E30509 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30509 e para que serve?

É um adaptador de soldagem para instalar sensores de processo em tubos. Recebe sensores com conexão G 1/2 - 21 mm e possui conexão de processo soldada Ø 32 mm.

O que acompanha o E30509?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

O E30509 serve para qualquer sensor de processo?

Não. A conexão do sensor especificada é G 1/2 - 21 mm; confirme essa medida no sensor antes da compra.

Posso usar este adaptador em uma instalação que não aceite soldagem Ø 32 mm?

Não conforme a configuração indicada para este produto: a conexão de processo é para soldagem Ø 32 mm. A ficha não informa uma versão com outro tipo ou dimensão de conexão.

O sensor não rosqueia no adaptador: o que devo verificar antes de trocar a peça?

Verifique se a conexão do sensor é G 1/2 - 21 mm e se a rosca não está sendo forçada ou danificada. Compare as especificações do sensor e do adaptador antes de substituir qualquer componente.

A instalação apresenta dúvida de resistência à pressão: qual pode ser a causa?

A resistência de 160 bar / 5 MPa refere-se à conexão sensor–adaptador e depende de soldagem profissional conforme o manual. Verifique a condição de montagem e consulte o manual para avaliar a instalação completa.

Devo comprar este modelo ou procurar outra conexão?

Escolha o E30509 quando forem necessárias conexão de sensor G 1/2 - 21 mm e conexão de processo soldada Ø 32 mm. Se qualquer uma dessas interfaces não corresponder ao projeto, procure uma configuração compatível e valide-a com o fabricante.

O produto vem em kit com sensor?

A ficha informa o fornecimento de uma peça do adaptador, sem sensor ou kit indicado. Se precisar do sensor, ele deve ser especificado separadamente.

Que cuidados devo ter na instalação?

Confirme as conexões e a compatibilidade do fluido com os materiais antes da montagem. Execute a soldagem profissional conforme o manual de operação do fabricante.

Como confirmar se o fluido é compatível com o adaptador?

A compatibilidade entre o fluido e a substância do produto deve ser verificada em todas as aplicações. Consulte os dados dos materiais e os documentos do fabricante para a condição específica do processo.

GLOSSÁRIO TÉCNICO

Adaptador de soldagem

Componente mecânico que permite montar o sensor de processo em um ponto de conexão soldado. (Ref.: conexão de processo Ø 32 mm)

G 1/2

Designação da conexão roscada do lado do sensor especificada para este adaptador. (Ref.: conexão do sensor G 1/2 - 21 mm)

Aço inoxidável 316L

Material identificado na ficha como aço inoxidável 1.4435 (316L). (Ref.: material 1.4435)

ADI-FREE

Aprovação declarada para o produto na ficha. (Ref.: aprovação ADI-FREE)

Resistência à pressão

Valor informado para uma condição e interface específicas; não deve ser interpretado sem considerar a instalação descrita pelo fabricante. (Ref.: 160 bar / 5 MPa para a conexão sensor–adaptador, com soldagem profissional conforme o manual)
