Adaptador de Soldagem IFM E30500

Pré-visualizar: E30500 IFM - Adaptador de Soldagem ifm para Sensores LDL20x 1.5 pol Aço Inox 316L

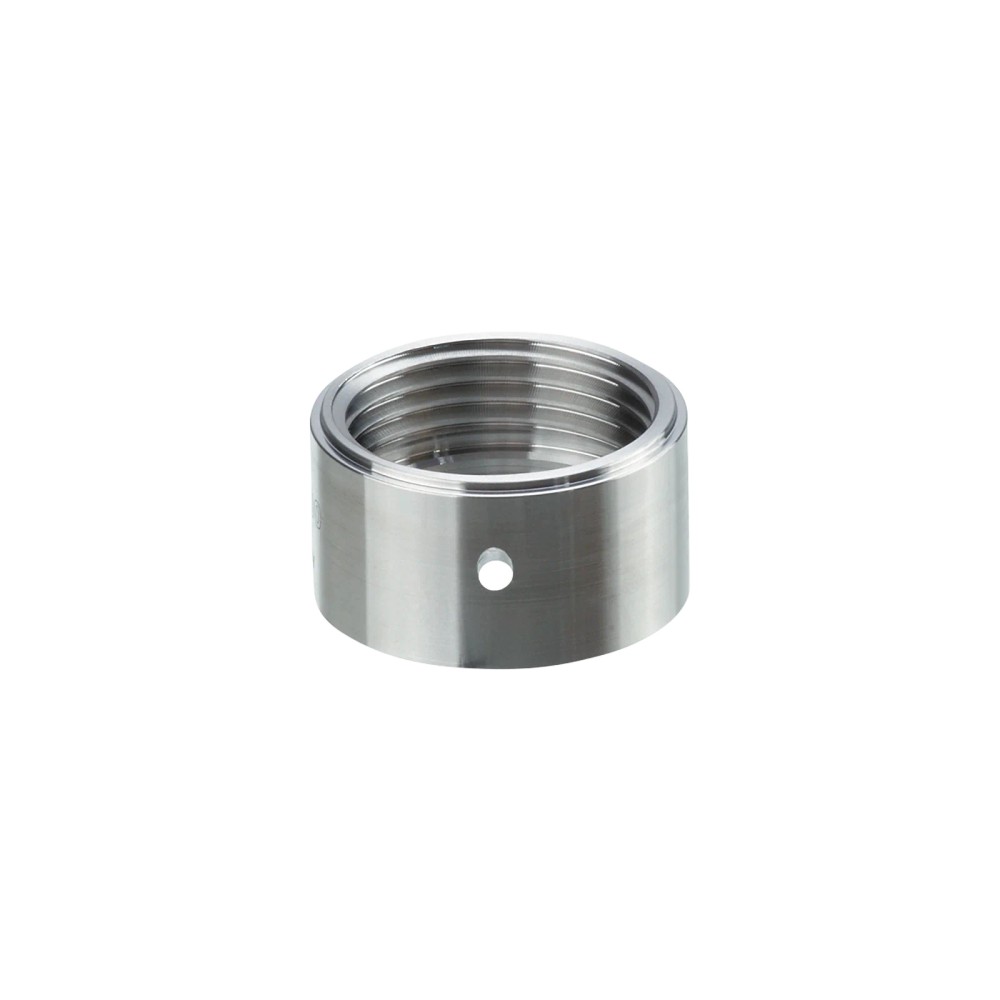

E30500 IFM - Adaptador de Soldagem ifm para Sensores LDL20x 1.5 pol Aço Inox 316L

Imagem meramente ilustrativa

R$ 654,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30500
EAN: 4021179325813
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E30500 IFM - Adaptador de Soldagem ifm para Sensores LDL20x 1.5 pol Aço Inox 316L"

Destaques do Produto

Sensor previsto

LDL20x

Conexão do sensor

G 1 Aseptoflex Vario

Conexão de processo

Soldagem 1,5 pol. (38,1 × 1,65)

Limite de pressão informado

50 bar / 5 MPa entre sensor e adaptador

Material molhado

Aço inoxidável 1.4435 / 316L

Requisito de higiene

Certificação EHEDG

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30500 ifm – Adaptador de soldagem para sensores de processo LDL20x, 1,5 pol., aço inoxidável 316L

O E30500 é um adaptador de soldagem para instalar sensores de processo LDL20x em uma conexão de processo de 1,5 polegadas. Possui conexão de sensor G 1 Aseptoflex Vario, partes em contato com o fluido em aço inoxidável 316L e resistência à pressão de até 50 bar na conexão entre sensor e adaptador. O modelo tem porta de escape e certificação EHEDG.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E30500
Tipo de produto	Adaptador de soldagem para sensores de processo
Compatibilidade indicada	Sensores LDL20x
Conexão do sensor	G 1 Aseptoflex Vario
Conexão de processo	Soldagem 1,5 pol. (38,1 × 1,65)
Material em contato com o fluido	1.4435, aço inoxidável 316L
Resistência à pressão	50 bar / 5 MPa, na conexão sensor–adaptador
Acabamento superficial	Ra < 0,4 µm; Rz = 4 µm
Aprovação	EHEDG
Peso e quantidade por embalagem	113,8 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação de sensor LDL20x em conexão de processo soldada de 1,5 pol., com conexão de sensor G 1 Aseptoflex Vario.
Aplicações em que o material molhado especificado em aço inoxidável 1.4435 / 316L e o acabamento Ra < 0,4 µm atendam aos requisitos do processo.
Instalações que exijam a característica de aprovação EHEDG indicada para o adaptador.

⚠ Considere outro se precisa de:

Não selecionar sem conferir a interface mecânica do sensor: a ficha especifica G 1 Aseptoflex Vario e compatibilidade com LDL20x.
Não exceder 50 bar na conexão entre sensor e adaptador; esse valor não deve ser interpretado como pressão admissível de todo o conjunto ou da instalação.
Não presumir compatibilidade química com qualquer fluido: a ficha orienta verificar a compatibilidade entre o fluido e os materiais do produto.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: instalação de sensores LDL20x por meio de uma conexão de processo soldada de 1,5 pol., usando a interface G 1 Aseptoflex Vario.
Para aplicações com requisitos de higiene, considerar a aprovação EHEDG e o acabamento superficial informado; confirmar que os requisitos específicos do processo correspondem à documentação do fabricante.
Em processos pressurizados, respeitar o limite de 50 bar na conexão sensor–adaptador e verificar separadamente os limites dos demais componentes da instalação.
A utilização com um fluido específico depende da compatibilidade química com os materiais em contato com o fluido; essa compatibilidade não é determinada apenas pela indicação de aço inoxidável 316L.

COMO ESCOLHER

Antes de comprar o E30500 ifm – Adaptador de soldagem para sensores de processo LDL20x, 1,5 pol., aço inoxidável 316L, verifique estes pontos:

Escolha o E30500

Quando a instalação requer soldagem de 1,5 pol. (38,1 × 1,65), a conexão do sensor é G 1 Aseptoflex Vario e o sensor a instalar pertence à linha LDL20x.

Confirme os limites antes de especificar

Verifique a pressão prevista na conexão sensor–adaptador, limitada a 50 bar, e confirme a compatibilidade do fluido com os materiais molhados. A classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e cabe ao usuário ou operador.

Busque outra configuração quando a interface não corresponder

Se a conexão do sensor ou a conexão de processo exigida diferir das especificadas para este modelo, compare as dimensões e interfaces com a ficha técnica do adaptador pretendido. A documentação disponível não informa quais outros modelos são compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Identificação do fabricante indicada no anúncio.
Código do produto / SKU / Part Number	E30500	Código de identificação do adaptador.
GTIN	4021179325813	Identificador comercial informado para o produto.
Tipo de produto	Adaptador de soldagem para sensores de processo	Função declarada do componente.
Quantidade por embalagem	1 peça	Unidades informadas por embalagem.
Peso	113,8 g	Peso informado na ficha do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Aplicação e compatibilidade mecânica
Aplicação	Instalação de sensores de processo	Uso declarado para o adaptador.
Modelo de sensor indicado	LDL20x	Modelo informado para instalação com este adaptador.
Conexão do sensor	G 1 Aseptoflex Vario	Interface mecânica do lado do sensor.
Modelo	Com porta de escape, para instalação de LDL20x	Configuração do produto descrita no cadastro.

Conexão de processo
Tipo de conexão de processo	Adaptador para soldagem de 1,5 pol.	Conexão destinada à instalação por soldagem.
Dimensão informada	38,1 × 1,65	Dimensão associada à conexão de soldagem de 1,5 pol.
Referências dimensionais	DIN 11866, série C; ASME-BPE	Padrões indicados para a conexão de processo.

Materiais e superfície
Material em contato com o fluido	1.4435, aço inoxidável 316L	Material molhado especificado para o adaptador.
Rugosidade da superfície	Ra < 0,4 µm	Valor de acabamento superficial informado para as superfícies em contato com o fluido.
Rugosidade complementar	Rz = 4 µm	Valor de superfície informado na ficha.

Pressão e aprovação
Resistência à pressão	50 bar / 5 MPa	Limite especificado para a conexão sensor–adaptador; não representa necessariamente o limite de todo o sistema.
Aprovação	EHEDG	Certificação indicada para o produto.
Diretiva de Equipamentos sob Pressão	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha não define uma classificação única para todos os usos.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações.	A seleção depende da compatibilidade do fluido com os materiais do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E30500 é um adaptador mecânico de soldagem, não um dispositivo elétrico ou de comunicação.

Processo Conexão de processo para soldagem de 1,5 pol. (38,1 × 1,65), conforme DIN 11866, série C, e ASME-BPE. Conexão do sensor G 1 Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de um sensor LDL20x com conexão G 1 Aseptoflex Vario em conexão de processo soldada de 1,5 pol.	✓	A ficha identifica LDL20x, G 1 Aseptoflex Vario e soldagem de 1,5 pol. como configuração do adaptador.
Uso com pressão acima de 50 bar na conexão sensor–adaptador	✗	A resistência à pressão especificada para essa conexão é 50 bar / 5 MPa.
Seleção baseada apenas na compatibilidade elétrica ou em protocolo de comunicação	✗	O produto é um adaptador mecânico; não há conexão elétrica nem protocolo de comunicação especificado.
Aplicação com fluido cuja compatibilidade com os materiais do adaptador não foi verificada	✗	A ficha determina que a compatibilidade entre fluido e materiais do produto deve ser verificada em cada aplicação.

INSTALAÇÃO

Como instalar o E30500 ifm – Adaptador de soldagem para sensores de processo LDL20x, 1,5 pol., aço inoxidável 316L

Confirme que o sensor a instalar é LDL20x e que sua conexão corresponde a G 1 Aseptoflex Vario.
Verifique se a conexão de processo requerida é para soldagem de 1,5 pol. (38,1 × 1,65), conforme as referências dimensionais informadas.
Confira a compatibilidade do fluido com os materiais do adaptador e os requisitos de pressão da aplicação.
Instale e solde o adaptador conforme o desenho dimensional e os procedimentos de soldagem aplicáveis à instalação; consulte a documentação do fabricante para instruções específicas.
Após a soldagem, inspecione a montagem e confirme a condição da conexão antes de instalar o sensor.
Instale o sensor na interface correspondente e verifique que a pressão na conexão sensor–adaptador não exceda 50 bar.

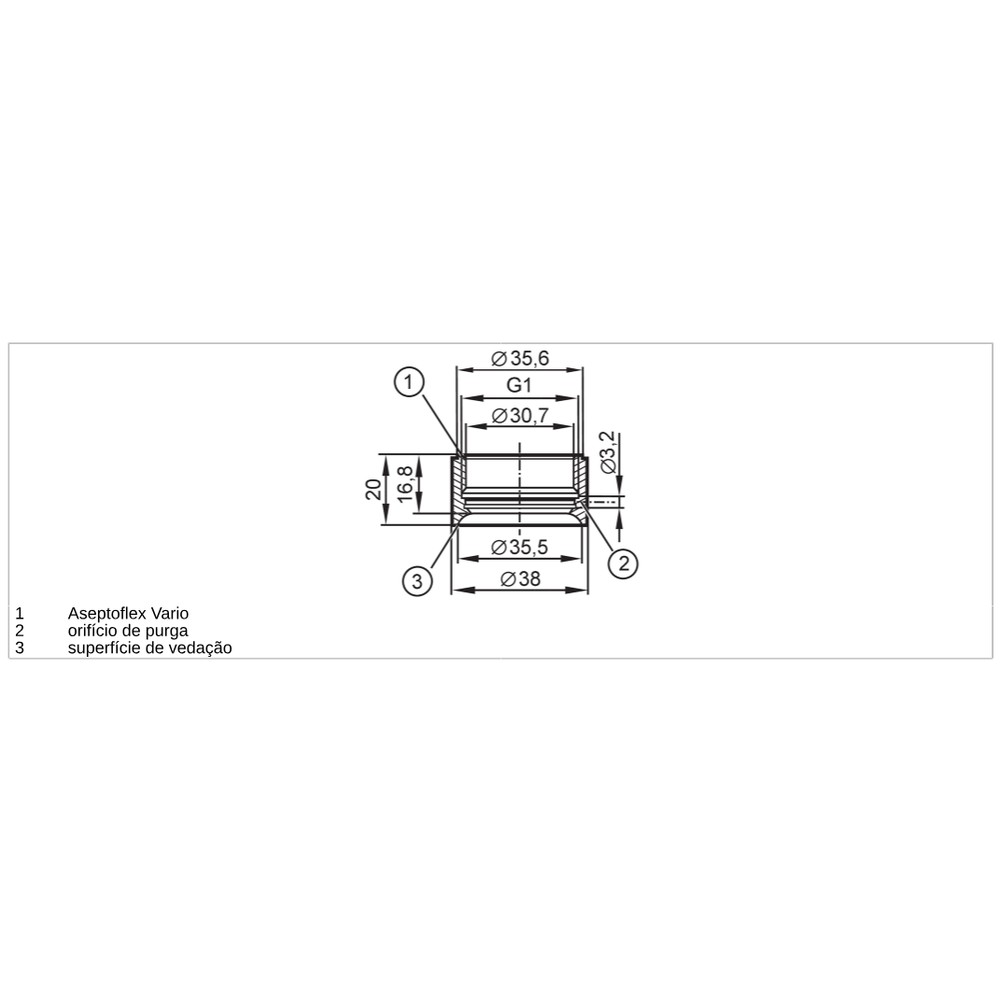

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se acopla corretamente ao adaptador.	A interface mecânica do sensor pode não corresponder à conexão G 1 Aseptoflex Vario especificada.	Confira a identificação e a conexão do sensor e compare-as com a ficha técnica do E30500.
A conexão apresenta vazamento após a montagem.	A montagem, a vedação ou a compatibilidade entre os componentes pode não estar adequada à aplicação.	Inspecione a interface sensor–adaptador e consulte as instruções do fabricante para os requisitos de montagem e vedação.
A instalação soldada não corresponde à tubulação ou ao desenho previsto.	A dimensão ou a referência da conexão de processo pode ter sido selecionada incorretamente.	Confira a conexão de soldagem de 1,5 pol. (38,1 × 1,65) e as referências DIN 11866, série C, e ASME-BPE no desenho dimensional.
Há dúvida sobre a adequação do adaptador à pressão ou ao fluido do processo.	O limite de pressão da conexão sensor–adaptador ou a compatibilidade química dos materiais pode não ter sido considerado.	Verifique a pressão nessa conexão frente ao limite de 50 bar e confirme a compatibilidade do fluido com os materiais junto à documentação técnica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30500 em português (Datasheet) Desenho em escala E30500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E30500 e para qual sensor ele serve?

É um adaptador de soldagem para instalação de sensores de processo LDL20x. A conexão do sensor é G 1 Aseptoflex Vario.

Qual conexão de processo devo prever para esse adaptador?

O E30500 é destinado à soldagem de 1,5 pol. (38,1 × 1,65), com referências DIN 11866, série C, e ASME-BPE.

O E30500 serve para qualquer sensor com rosca G 1?

A ficha especifica a conexão G 1 Aseptoflex Vario e indica instalação de LDL20x. Para outros sensores, confirme a compatibilidade mecânica na documentação do modelo; a ficha não declara compatibilidade universal.

Posso usar esse adaptador acima de 50 bar?

Não na conexão sensor–adaptador: a resistência à pressão especificada para essa conexão é 50 bar / 5 MPa. Os limites do restante do conjunto devem ser verificados separadamente.

Ele pode ser usado com qualquer fluido de processo?

A ficha não declara compatibilidade com todos os fluidos. É necessário verificar a compatibilidade do fluido com os materiais do produto em cada aplicação.

Esse produto é um sensor ou inclui um sensor?

Não; trata-se de um adaptador de soldagem. A embalagem é informada como uma peça, e a ficha não indica que um sensor esteja incluído.

Como diagnosticar se a incompatibilidade está na conexão?

Se o sensor não encaixar, confira se o modelo e a interface correspondem a LDL20x e G 1 Aseptoflex Vario. Compare também a identificação do adaptador com o código E30500.

O que verificar se houver vazamento na montagem?

Inspecione a interface sensor–adaptador e confirme que a montagem e a vedação seguem as instruções aplicáveis. Verifique também a pressão da conexão frente ao limite informado.

Como escolher entre o E30500 e outro adaptador?

Escolha o E30500 quando forem necessárias a conexão de soldagem de 1,5 pol. e a interface G 1 Aseptoflex Vario para LDL20x. Se as conexões exigidas forem diferentes, compare as fichas dimensionais dos modelos antes de selecionar.

O que devo conferir antes de soldar o adaptador?

Confirme a dimensão e a referência da conexão de processo no desenho dimensional e verifique a compatibilidade do fluido e os requisitos de pressão da aplicação. A ficha disponível não especifica ferramenta ou parâmetros de soldagem.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de conexão mecânica do lado do sensor, especificada como G 1 neste adaptador. (Ref.: conexão do sensor)

EHEDG

Certificação indicada para o adaptador, relacionada a requisitos de projeto higiênico. (Ref.: aprovação EHEDG)

Parâmetro de rugosidade média da superfície; neste produto, informado como Ra < 0,4 µm. (Ref.: rugosidade da superfície)

Parâmetro de rugosidade superficial informado como 4 µm para o adaptador. (Ref.: Rz = 4 µm)

316L / 1.4435

Designação do aço inoxidável especificado para as partes em contato com o fluido. (Ref.: material em contato com o fluido)
