Adaptador Rosqueável IFM E30482

Pré-visualizar: E30482 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/2 para G 3/4 Aço Inox 316L

E30482 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/2 para G 3/4 Aço Inox 316L

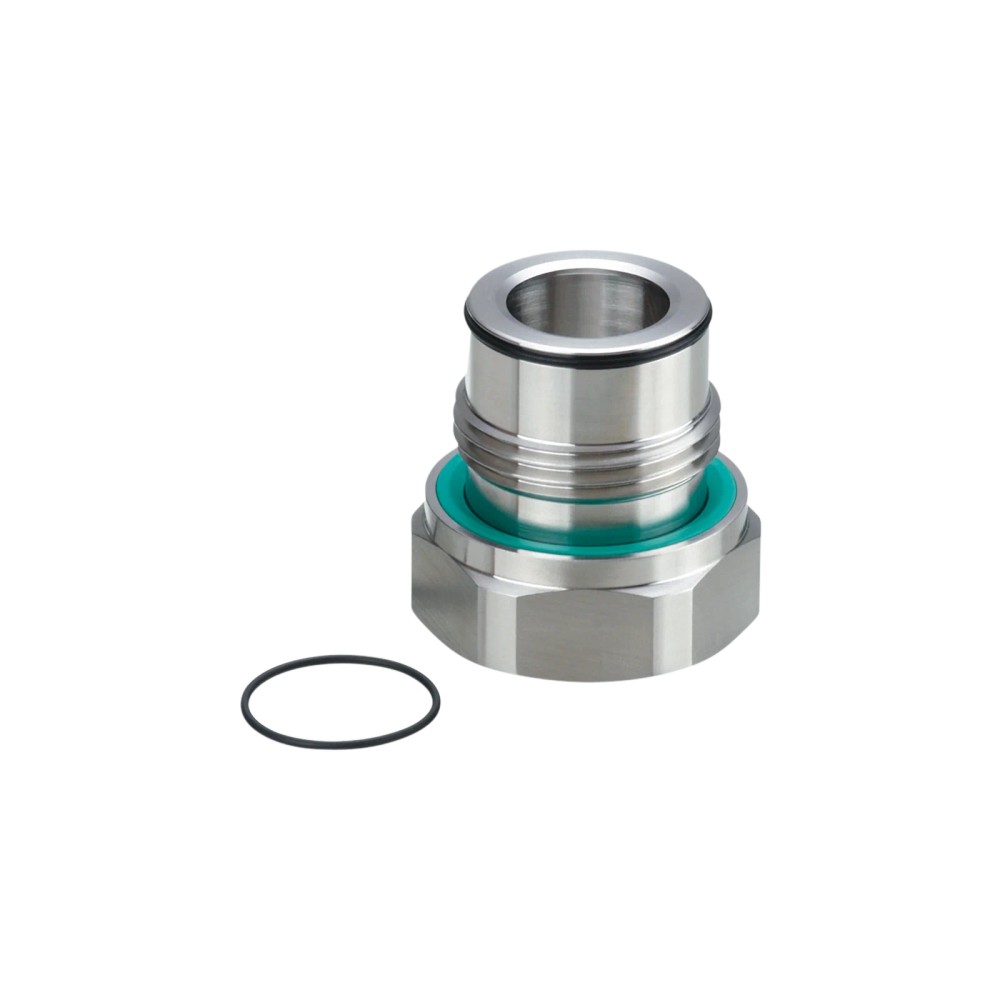

Imagem meramente ilustrativa

R$ 468,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30482
EAN: 4021179321990
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30482 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/2 para G 3/4 Aço Inox 316L"

Destaques do Produto

Conexão do sensor

G 1/2 cone de vedação

Conexão de processo

G 3/4

Material

Aço inoxidável 1.4404 (316L)

Resistência à pressão

25 bar

Vedação

Componentes em FKM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30482 IFM – Adaptador rosqueável para sensores de processo, conexão G 1/2 cone de vedação para G 3/4, aço inoxidável 316L

O E30482 é um adaptador rosqueável para conectar sensores de processo com conexão G 1/2 cone de vedação a uma conexão de processo G 3/4. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de 25 bar. Inclui componentes de vedação em FKM e apresenta rugosidade superficial Ra < 0,4 µm / Rz = 4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Conexão do sensor	G 1/2 cone de vedação
Conexão de processo	G 3/4
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	25 bar
Componentes de vedação	Ranhura com anel DIN 3869-27 (FKM) e anel de vedação 18,5 x 1 (FKM)
Rugosidade superficial	Ra < 0,4 µm / Rz = 4 µm
Aprovações e certificações listadas	EC 1935/2004, FDA, FCM JP, ADI-FREE, FCM
Código do produto	E30482
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de processo cuja conexão seja G 1/2 cone de vedação e cujo ponto de conexão de processo seja G 3/4.
Instalações em que o material 1.4404 (316L), os componentes de vedação em FKM e o limite especificado de 25 bar atendam aos requisitos do processo.
Aplicações que requeiram as certificações listadas na ficha, após confirmação de que a certificação específica atende às exigências do projeto.

⚠ Considere outro se precisa de:

Não selecione quando a conexão do sensor necessária não for G 1/2 cone de vedação ou a conexão de processo não for G 3/4; confirme as dimensões e o tipo de rosca exigidos pela instalação.
Não use em condições de pressão acima de 25 bar.
Não presuma compatibilidade química ou térmica do FKM com o fluido e as condições do processo sem consultar a documentação do fabricante.

APLICAÇÕES E USO

Aplicação documentada: adaptação mecânica entre sensores de processo com conexão G 1/2 cone de vedação e uma conexão de processo G 3/4.
Possibilidade condicionada: uso em instalações que demandem aço inoxidável 1.4404 (316L), desde que pressão, fluido, temperatura e demais condições atendam à documentação técnica. A ficha fornecida não especifica limites de temperatura nem compatibilidade química detalhada do FKM.
As certificações listadas podem ser relevantes em aplicações que as exijam; confirme o escopo aplicável ao fluido, ao equipamento e à regulamentação do projeto.

COMO ESCOLHER

Antes de comprar o E30482 IFM – Adaptador rosqueável para sensores de processo, conexão G 1/2 cone de vedação para G 3/4, aço inoxidável 316L, verifique estes pontos:

Escolha o E30482 quando

O sensor tiver conexão G 1/2 com cone de vedação, o ponto de processo aceitar G 3/4 e os requisitos de pressão, material e vedação estiverem dentro dos dados especificados para o adaptador.

Procure outra configuração quando

A instalação exigir conexões diferentes de G 1/2 cone de vedação para G 3/4 ou pressão superior a 25 bar. A ficha não informa opções alternativas; confirme a configuração adequada com o catálogo ou suporte técnico do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação informada na ficha do produto.
Tipo de produto	Adaptador rosqueável para sensores de processo	Categoria funcional do componente.
SKU / Part number	E30482	Código de identificação do produto.
GTIN	4021179321990	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	126 g	Peso informado no conjunto de dados do produto.

Conexões e aplicação
Aplicação	Sensores de processo	Uso indicado na ficha do anúncio.
Conexão do sensor	G 1/2 cone de vedação	Conexão indicada no lado do sensor.
Conexão de processo	G 3/4	Conexão indicada no lado do processo.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável / 316L)	Material do adaptador conforme ficha.
Resistência à pressão	25 bar	Valor especificado; não exceder esse limite.
Rugosidade superficial Ra	< 0,4 µm	Característica superficial informada para o produto.
Rugosidade superficial Rz	4 µm	Característica superficial informada para o produto.

Vedação
Componente de vedação 1	Ranhura com anel de vedação DIN 3869-27 (FKM)	Componente de vedação listado para o adaptador.
Componente de vedação 2	Anel de vedação 18,5 x 1 (FKM)	Dimensão e material do anel informados na ficha.
Componente de vedação 3	Superfície de vedação	Elemento listado entre os componentes do produto.

Aprovações e certificações
Certificações e conformidades listadas	EC 1935/2004, FDA, FCM JP, ADI-FREE, FCM	Relação reproduzida conforme os dados do produto; valide a aplicabilidade da certificação requerida para o processo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: é um adaptador mecânico para conexão de processo, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Conecta sensores de processo com G 1/2 cone de vedação a uma conexão de processo G 3/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 cone de vedação e ponto de processo G 3/4, respeitando os limites especificados	✓	As conexões correspondem às conexões do sensor e de processo informadas para o E30482.
Instalação que exige pressão de processo acima de 25 bar	✗	A resistência à pressão especificada para o adaptador é 25 bar.
Compatibilidade elétrica ou de protocolo entre sensor e controlador	✗	O E30482 é um adaptador mecânico; a ficha não especifica interface elétrica nem comunicação.
Aplicação com fluido cuja compatibilidade com FKM ainda não foi verificada	✗	A ficha informa componentes de vedação em FKM, mas não fornece uma tabela de compatibilidade química do elastômero.

INSTALAÇÃO

Como instalar o E30482 IFM – Adaptador rosqueável para sensores de processo, conexão G 1/2 cone de vedação para G 3/4, aço inoxidável 316L

Confirme no sensor a conexão G 1/2 cone de vedação e no ponto de instalação a conexão de processo G 3/4.
Verifique se a pressão de operação não ultrapassa 25 bar e se os materiais de vedação são compatíveis com o fluido e as condições do processo.
Inspecione as roscas, as superfícies de vedação e os anéis em FKM; não instale componentes danificados ou contaminados.
Posicione o adaptador alinhado às conexões, evitando cruzar a rosca ou forçar o encaixe.
Aperte conforme o procedimento e o torque especificados pelo fabricante do sensor e da conexão; o torque não está informado na ficha do produto.
Após a montagem, pressurize de forma controlada e verifique a vedação antes de colocar o sistema em operação.

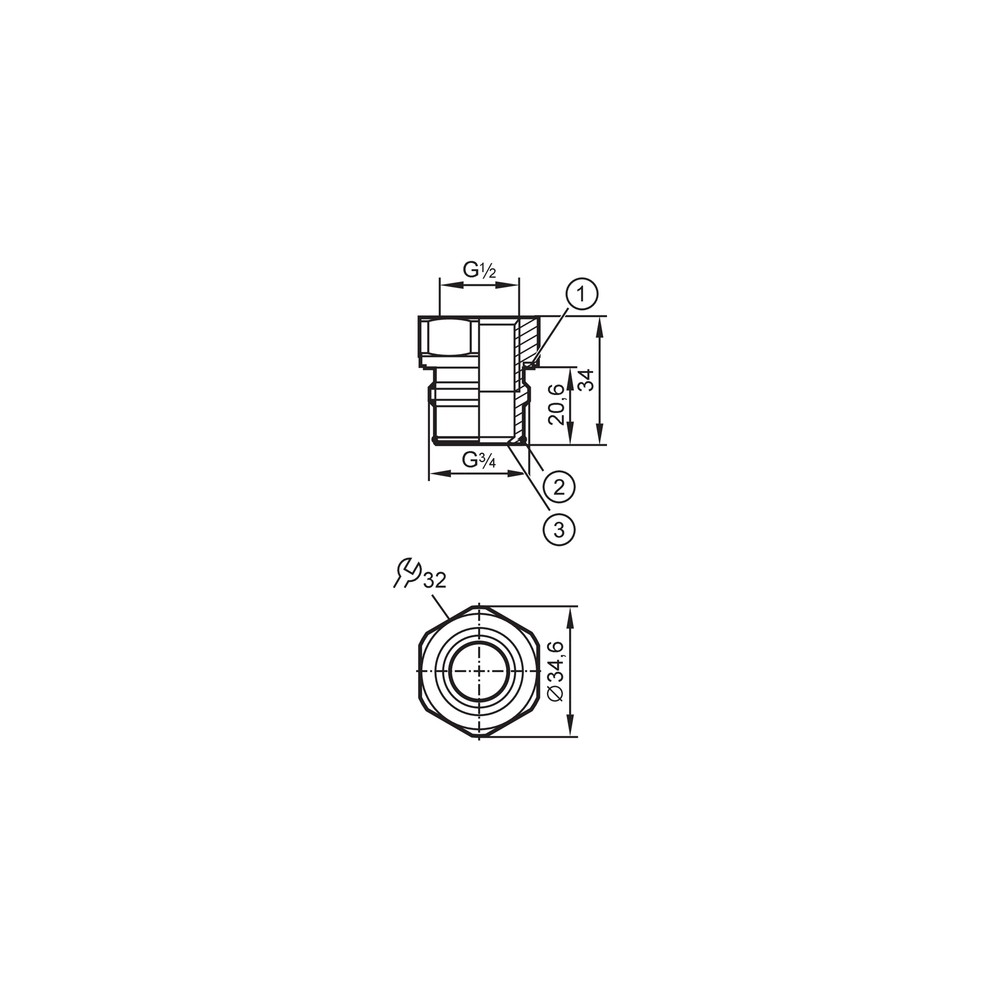

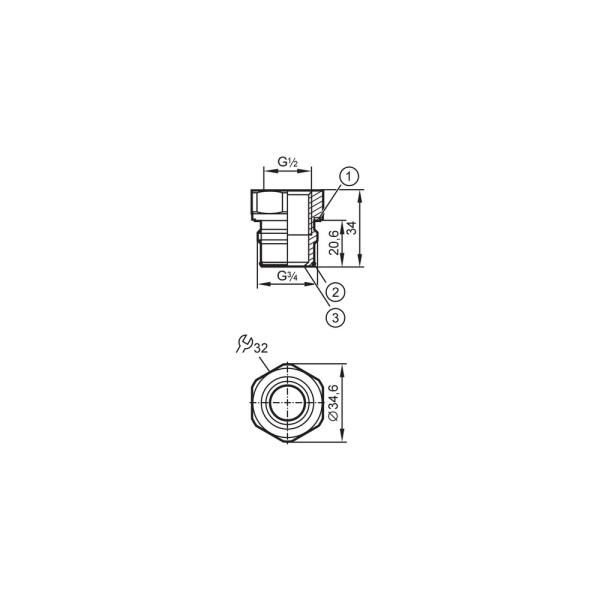

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	Anel de vedação ausente, danificado, contaminado ou assentado incorretamente; também pode haver desalinhamento da conexão.	Despressurize o sistema, inspecione as superfícies e os componentes de vedação e confirme o alinhamento antes de remontar.
A conexão não rosqueia ou para antes do assentamento.	Conexões incompatíveis, rosca cruzada ou resíduos na rosca/superfície de vedação.	Compare as conexões com G 1/2 cone de vedação no lado do sensor e G 3/4 no lado do processo; inspecione roscas e superfícies sem aplicar força excessiva.
Vazamento ou falha de vedação durante a operação.	Pressão acima do limite especificado ou condição do processo incompatível com os componentes de vedação.	Verifique a pressão em relação ao limite de 25 bar e confirme com o fabricante a compatibilidade do FKM com o fluido e as condições de serviço.
O adaptador não se ajusta ao sensor ou ao ponto de processo previsto.	O tipo ou o tamanho de conexão da instalação difere da configuração do E30482.	Confira a identificação das conexões nos dois lados e compare com o desenho dimensional e a folha de dados do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30482 – português (Datasheet) Desenho em escala E30482 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E30482 e para que serve?

É um adaptador rosqueável para sensores de processo. Faz a conexão entre um sensor com G 1/2 cone de vedação e um ponto de processo G 3/4.

O que acompanha o produto?

A ficha informa embalagem com uma peça. Ela também lista componentes de vedação em FKM; confirme no datasheet a configuração fornecida para a aplicação.

Ele funciona com qualquer sensor de processo?

Não é possível afirmar compatibilidade com qualquer sensor. A conexão informada para o sensor é G 1/2 cone de vedação; confirme também o encaixe mecânico e os requisitos do fabricante do sensor.

Posso usar o adaptador em pressão acima de 25 bar?

Não. A resistência à pressão especificada é 25 bar, portanto a ficha não sustenta uso acima desse valor.

O adaptador é indicado para qualquer fluido por ser de aço inoxidável?

A ficha informa aço inoxidável 1.4404 (316L) e vedações em FKM, mas não declara compatibilidade com qualquer fluido. Verifique a compatibilidade química e as condições do processo com o fabricante.

O que verificar se aparecer vazamento depois da instalação?

Antes de substituir o adaptador, despressurize o sistema e inspecione alinhamento, superfícies de vedação e condição e posicionamento dos anéis. Confira também se a pressão está dentro do limite especificado.

A conexão parece incompatível: o que pode estar acontecendo?

Confirme se o lado do sensor é G 1/2 cone de vedação e se o lado do processo é G 3/4. Rosca cruzada, sujeira ou identificação incorreta da conexão também podem impedir o assentamento.

É melhor comprar este adaptador ou procurar uma peça avulsa de vedação?

O E30482 é o adaptador completo identificado pela ficha, que lista componentes de vedação associados ao produto. A ficha não especifica a venda avulsa desses componentes; se precisar somente de uma vedação, confirme o código correto com o fabricante.

Como escolho entre o E30482 e outro adaptador?

Escolha o E30482 quando as conexões necessárias forem G 1/2 cone de vedação para G 3/4 e os requisitos do processo atenderem aos dados técnicos informados. Para outras conexões ou pressão superior a 25 bar, consulte o catálogo do fabricante para identificar outra configuração.

Há algum cuidado importante durante a instalação?

Mantenha as conexões alinhadas, não force roscas e inspecione os componentes de vedação antes da montagem. A ficha não informa torque de aperto; consulte as instruções do fabricante do sensor e da conexão.

GLOSSÁRIO TÉCNICO

Cone de vedação

Geometria de conexão indicada no lado do sensor para o encaixe G 1/2 do adaptador (Ref.: conexão do sensor G 1/2 cone de vedação).

G 3/4

Identificação da conexão de processo especificada para o lado de instalação do adaptador (Ref.: conexão de processo G 3/4).

FKM

Material elastomérico informado para os componentes de vedação; a compatibilidade com o fluido deve ser verificada para cada aplicação (Ref.: componentes de vedação em FKM).

1.4404 / 316L

Designação do aço inoxidável indicada como material do adaptador (Ref.: material 1.4404 / aço inoxidável / 316L).

Ra e Rz

Parâmetros de rugosidade superficial usados para descrever a textura da superfície; os valores informados são Ra < 0,4 µm e Rz = 4 µm (Ref.: característica da superfície).
