Mandril de Soldagem IFM E30452 - G1 Aseptoflex Vario

Pré-visualizar: E30452 IFM - Mandril de Soldagem IFM Conexão de Processo G1 Aseptoflex Vario

E30452 IFM - Mandril de Soldagem IFM Conexão de Processo G1 Aseptoflex Vario

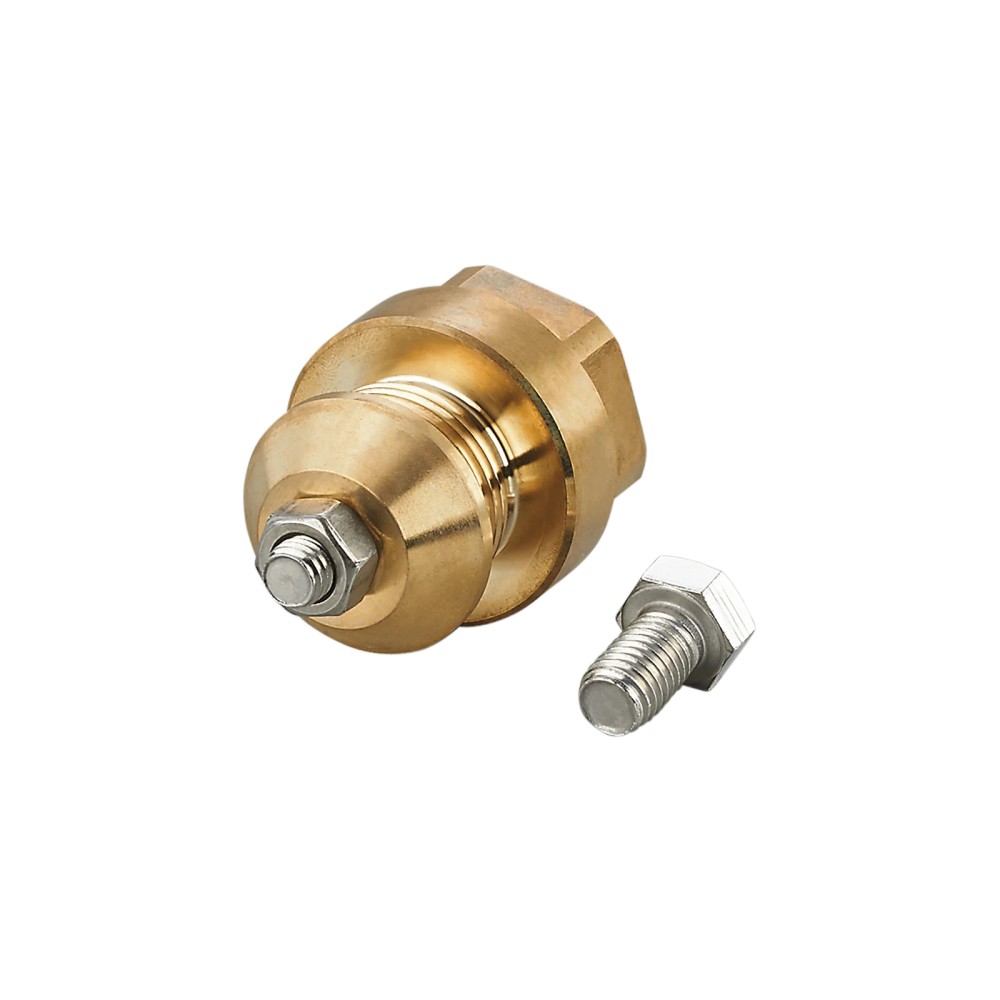

Imagem meramente ilustrativa

R$ 634,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30452
EAN: 4021179323994
NCM do produto: 90269090

Destaques do Produto Tipo de Conexão G1...mais

Fechar menu

Saiba mais sobre: "E30452 IFM - Mandril de Soldagem IFM Conexão de Processo G1 Aseptoflex Vario"

Destaques do Produto

Tipo de Conexão

G1 Aseptoflex Vario

SKU

E30452

Material

Latão CW508L / Inox

Peso

679 g

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mandril de Soldagem IFM para Conexão de Processo G1 Aseptoflex Vario - E30452

Este mandril de soldagem é a ferramenta indispensável para garantir a precisão na instalação de adaptadores de processo IFM com padrão G1 Aseptoflex Vario. Ele atua protegendo a geometria da borda de vedação e dissipando o calor durante a soldagem. Fabricado em latão CW508L e aço inoxidável, garante a integridade estrutural do adaptador no tanque ou tubulação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E30452
Conexão	G 1 Aseptoflex Vario
Aplicação	Dissipação de calor/Soldagem
Material	Latão / Aço Inoxidável
Peso	679 g
Marca	IFM
NCM	9026.90.90
GTIN	4021179323994

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Adaptadores de processo IFM com conexão G1 Aseptoflex Vario
Processos de instalação de sensores em ambientes que exigem vedação sanitária (EHEDG/3A)
Instalações onde a dissipação de calor na área de vedação é crítica

⚠ Considere outro se precisa de:

Adaptadores de processo com rosca diferente de G1
Processos de soldagem sem a utilização do contra suporte incluso
Soldagem em chapas com espessura incompatível com o conjunto de fixação

APLICAÇÕES E USO

Instalação de adaptadores de processo em tanques de processamento de alimentos ou bebidas
Soldagem de conexões em tubulações que requerem padrões de vedação sanitária
Dissipação de calor em processos de soldagem TIG para evitar empenamento da rosca

COMO ESCOLHER

Antes de comprar o Mandril de Soldagem IFM para Conexão de Processo G1 Aseptoflex Vario - E30452, verifique estes pontos:

Escolha este produto se:

Você precisa realizar a soldagem de adaptadores de processo IFM com padrão G1 Aseptoflex Vario em tanques ou tubos, visando garantir uma instalação estanque e alinhada.

Busque outra opção se:

Seu adaptador de processo não utiliza a rosca G1 Aseptoflex Vario ou se a instalação é do tipo sanitária de encaixe rápido que não exige soldagem.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Mandril de soldagem	Ferramenta de instalação para adaptadores de processo
Conexão de processo	G 1 Aseptoflex Vario	Padrão de rosca e interface de vedação

Propriedades Físicas
Material	Latão 2.0321 (CW508L) e aço inoxidável	Composição do corpo do mandril para dissipação térmica
Peso	679 g	Peso total do conjunto de montagem

Escopo de Fornecimento
Componentes	Parafusos M10 e M12, contra suporte e ajuda de soldagem	Kit completo para operação

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Componente mecânico)

Processo G 1 Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso com adaptadores Aseptoflex Vario G1	✓	O mandril foi projetado especificamente para esta geometria de rosca.
Uso com roscas G1 padrão (não-Aseptoflex)	✗	Incompatibilidade dimensional na vedação da rosca.
Processos sem soldagem	✗	O mandril é uma ferramenta específica para soldagem, não necessária em conexões roscadas simples.

INSTALAÇÃO

Como instalar o Mandril de Soldagem IFM para Conexão de Processo G1 Aseptoflex Vario - E30452

Preparar a abertura na chapa do tanque ou tubulação conforme o diâmetro do adaptador.
Limpar as superfícies de soldagem para remover oxidação e óleos.
Montar o adaptador de processo com o auxílio do mandril de soldagem (E30452).
Fixar firmemente o conjunto utilizando o parafuso e o contra suporte incluso para garantir concentricidade.
Realizar a soldagem seguindo os parâmetros recomendados para evitar superaquecimento.
Aguardar o resfriamento completo antes de remover o mandril para evitar deformações.

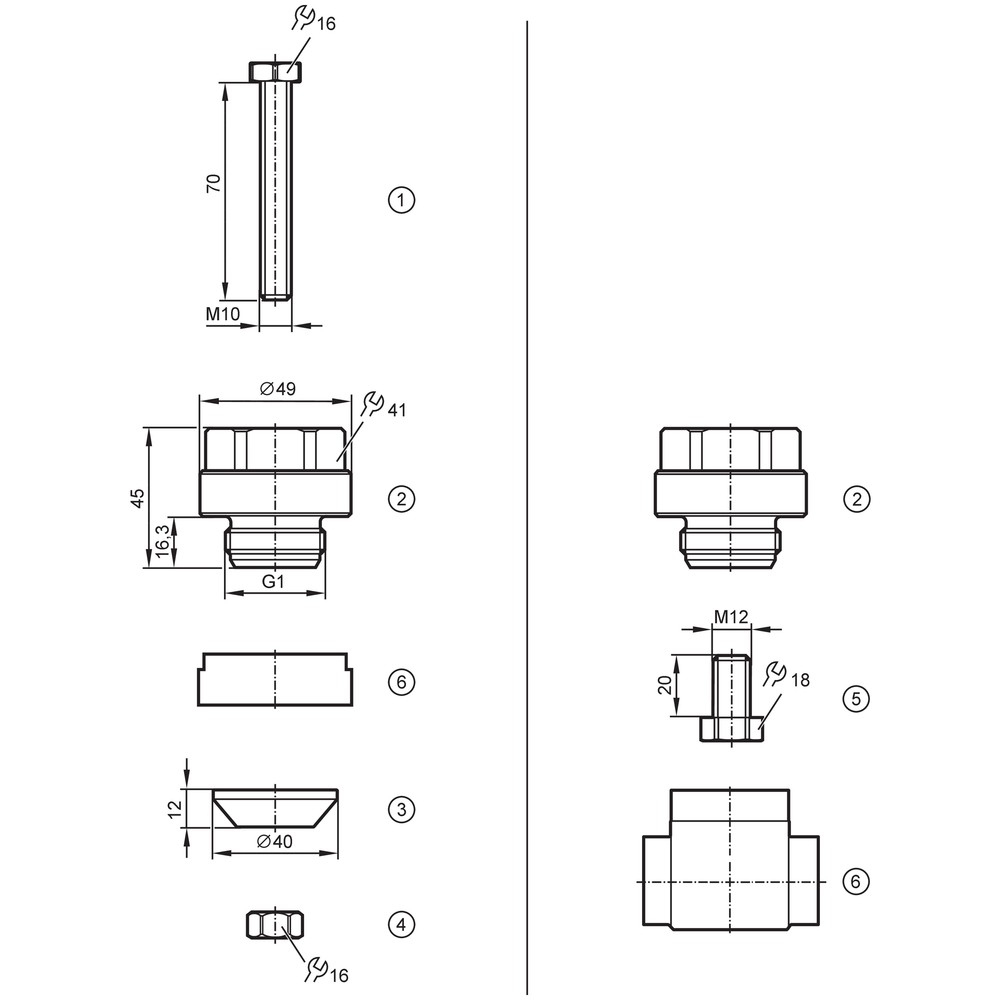

Desenho Dimensional

ACESSÓRIOS

1 Parafuso hexagonal M10x70
2 Ajuda de soldagem para adaptador G1 Aseptoflex Vario
3 Contra suporte
4 Porca sextavada M10
5 Parafuso hexagonal M12x20

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Distorção térmica na rosca ou borda de vedação.	Uso de corrente de soldagem muito elevada.	Inspeção visual e teste de encaixe do sensor após o resfriamento total.
Alinhamento incorreto do adaptador soldado.	Falha no aperto dos parafusos de fixação do mandril.	Verificar se o contra suporte está perfeitamente assentado antes de soldar.
Dificuldade na remoção do mandril após a solda.	Uso sem a lubrificação ou proteção indicada no manual.	Verificar se houve respingos de solda nas roscas do mandril.
Perfuração da chapa ou deformação da parede do tanque.	Chapa base muito fina para a potência utilizada.	Medir a espessura da parede do tanque e ajustar a corrente de solda.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E30452 (Datasheet) Desenho Técnico e Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o mandril de soldagem IFM E30452?

O mandril de soldagem E30452 é um dispositivo mecânico projetado para garantir o posicionamento preciso e a dissipação de calor adequada durante a soldagem dos adaptadores de processo Aseptoflex Vario em tanques ou tubulações.

Quais componentes acompanham o produto?

O conjunto inclui um parafuso hexagonal M10x70, ajuda de soldagem para adaptador G1 Aseptoflex Vario, contra suporte, porca sextavada M10 e parafuso hexagonal M12x20.

Posso utilizar este mandril em adaptadores com conexão diferente de G1?

Não, este mandril é projetado especificamente para a geometria e rosca G1 Aseptoflex Vario. Adaptadores de outras dimensões, como G1/2 ou roscas não padronizadas, não possuem compatibilidade dimensional.

Este produto serve para conexões sem solda?

Este mandril é exclusivo para processos de soldagem de adaptadores. Ele não é aplicável para conexões roscadas simples que não exijam processo de solda ou para instalações sanitárias de encaixe rápido sem soldagem.

O que causou a distorção na borda de vedação após a soldagem?

A distorção na borda de vedação geralmente indica excesso de calor durante o processo de soldagem ou falha na dissipação. Verifique se o mandril estava firmemente posicionado e se os parâmetros de amperagem da solda estavam corretos.

Por que o adaptador ficou desalinhado após o resfriamento?

A folga excessiva entre o adaptador e a parede do tanque geralmente ocorre devido a uma abertura de soldagem incorreta ou falha no alinhamento do contra suporte. Verifique o ajuste mecânico antes de iniciar o arco elétrico.

Por que utilizar o mandril original em vez de fabricar um suporte próprio?

O uso do mandril original IFM é fundamental para manter a tolerância da rosca Aseptoflex Vario. Alternativas genéricas podem resultar em falhas de vedação devido à deformação térmica não controlada, comprometendo a precisão da instrumentação instalada.

Devo usar todas as peças do kit ou apenas o adaptador de soldagem?

Sim, é um kit completo. A utilização de todas as peças fornecidas (contra suporte, parafusos e mandril) é necessária para garantir a concentricidade e proteger as superfícies de vedação.

Qual o cuidado principal na instalação?

Certifique-se de que as superfícies estejam limpas e isentas de óleos antes da montagem. O alinhamento deve ser verificado com o mandril montado e apertado antes de iniciar qualquer ponto de solda.

Qual a procedência deste item?

Este produto é comercializado e entregue pela IFM Electronic Ltda., garantindo a procedência técnica e compatibilidade exata com os sensores de pressão e temperatura da marca.

GLOSSÁRIO TÉCNICO

Mandril de Soldagem

Ferramenta de conformação utilizada para manter a geometria interna e externa durante a união por solda. (Ref.: E30452)

Aseptoflex Vario

Padrão de conexão de processo da IFM que permite adaptação flexível entre diferentes roscas e sensores. (Ref.: Conexão G1)

Conexão de Processo

Interface mecânica que conecta o sensor ao meio de medição (tanque ou tubulação). (Ref.: G1)

Latão CW508L

Liga metálica de alta condutividade térmica, utilizada no mandril para absorver o calor da solda. (Ref.: Material 2.0321)

Borda de Vedação

Área crítica da conexão que deve permanecer plana para garantir a estanqueidade do sistema após a soldagem. (Ref.: Proteção de borda)
