Repetidor IO-Link ifm E30444 - Alta Performance

Pré-visualizar: E30444 IFM - Repetidor IO-Link ifm Extensão de alcance e desempenho Contatos banhados a ouro IP69K

E30444 IFM - Repetidor IO-Link ifm Extensão de alcance e desempenho Contatos banhados a ouro IP69K

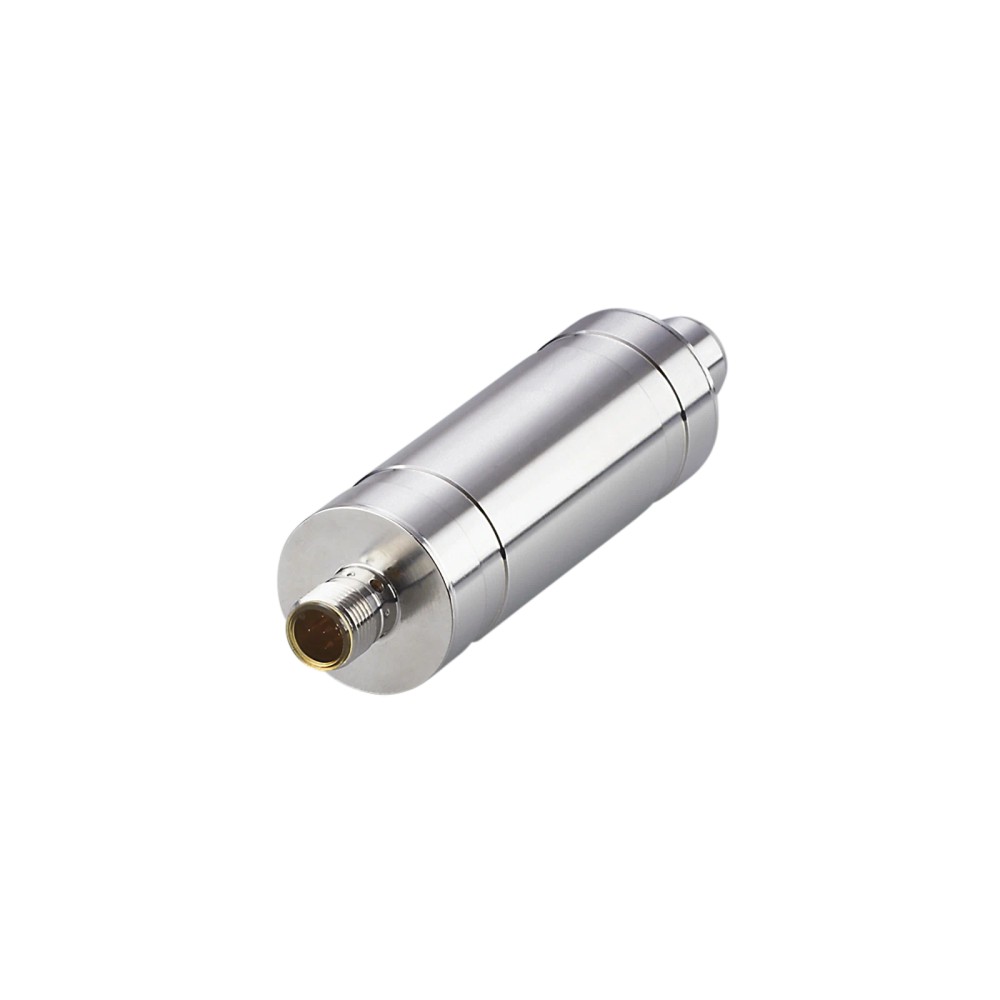

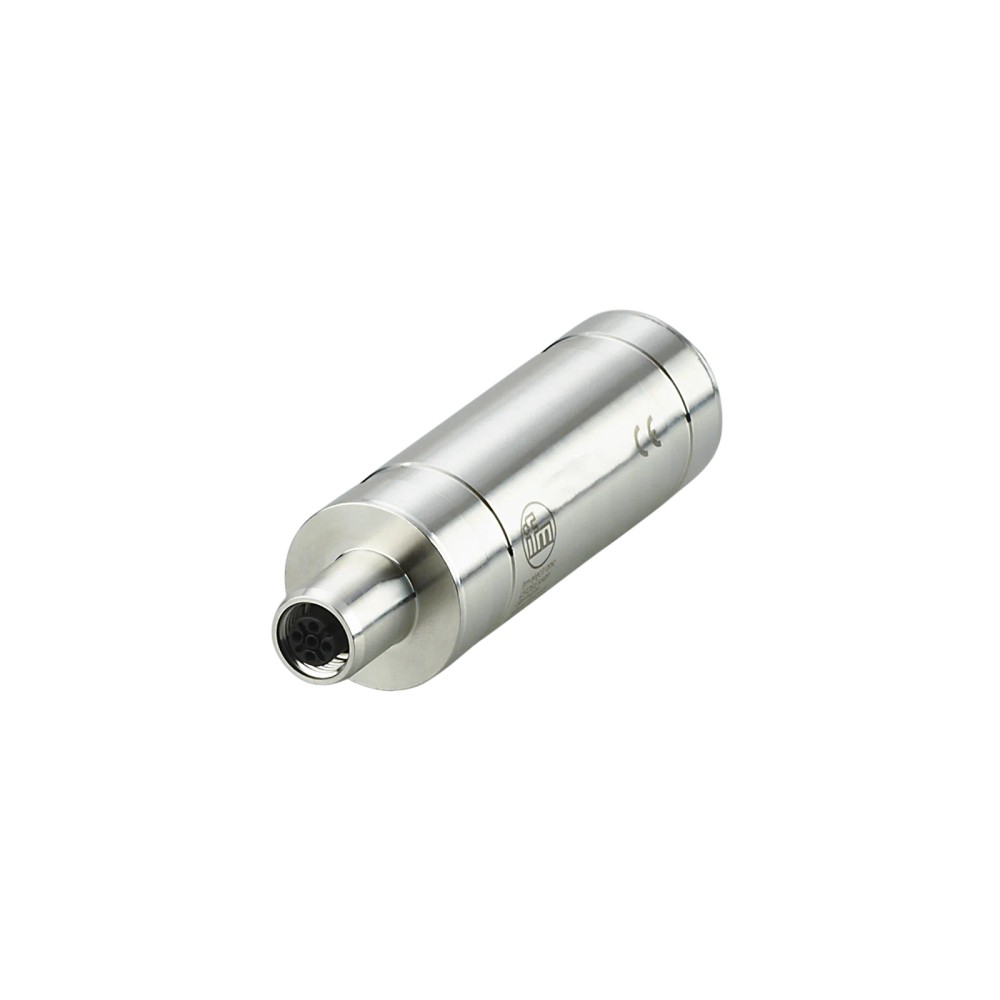

Imagem meramente ilustrativa

R$ 2.546,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30444
EAN: 4021179314749
NCM do produto: 85176279

Destaques do Produto Função Repetição de...mais

Fechar menu

Saiba mais sobre: "E30444 IFM - Repetidor IO-Link ifm Extensão de alcance e desempenho Contatos banhados a ouro IP69K"

Destaques do Produto

Função

Repetição de comunicação IO-Link para extensão do alcance e aumento de desempenho

Revisões IO-Link

1.0 e 1.1

Portas master

Classe A / B

Alimentação

18...30 V DC; tensão nominal de 24 V DC

Conexões

M12 codificação A: conector de 5 contatos e soquete de 3 contatos, dourados

Ambiente

IP68/IP69K; temperatura ambiente de -25...65 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Repetidor IO-Link ifm E30444, contatos banhados a ouro, IP68/IP69K

O ifm E30444 é um repetidor IO-Link destinado à extensão do alcance e ao aumento do desempenho da comunicação IO-Link. Possui conexões M12 codificadas A, contatos dourados e compatibilidade declarada com as revisões IO-Link 1.0 e 1.1. Opera com alimentação de 18 a 30 V DC e tem grau de proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Repetidor IO-Link
Modelo / SKU	E30444
Interface e revisões	IO-Link; 1.0 e 1.1
Conexões	Conector M12 A, 5 contatos dourados; soquete M12 A, 3 contatos dourados
Tensão de operação	18...30 V DC
Consumo de corrente	< 20 mA
Classe de porta master	A / B
Proteção	IP68; IP69K
Temperatura ambiente	-25...65 °C
Material principal	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações IO-Link que necessitam de repetidor para extensão do alcance ou aumento de desempenho da comunicação, conforme configuração do fabricante.
Sistemas que utilizem IO-Link revisão 1.0 ou 1.1 e portas master classe A ou B.
Instalações com conexões M12 codificadas A compatíveis com a configuração de conector e soquete do E30444.
Ambientes dentro da faixa de -25...65 °C e que exijam os graus de proteção IP68/IP69K.

⚠ Considere outro se precisa de:

Não selecionar para comunicação em modo SIO: a ficha indica que o modo SIO não é suportado.
Não especificar para alimentação fora de 18...30 V DC.
Não utilizar fora da faixa de temperatura ambiente de -25...65 °C sem confirmação do fabricante.
Não presumir compatibilidade mecânica apenas pela presença de M12: confira codificação, número de contatos e disposição das conexões no equipamento e no desenho do fabricante.

APLICAÇÕES E USO

Uso declarado: repetição de comunicação IO-Link para extensão do alcance e aumento de desempenho da comunicação.
Aplicação em redes IO-Link com revisão 1.0 ou 1.1, classe de porta master A ou B e operação em COM1, COM2 ou COM3, respeitando as condições da instalação.
Possibilidade de uso em ambientes que exijam IP68/IP69K e temperatura ambiente de -25...65 °C; confirme no datasheet a adequação às condições reais de instalação.
A ficha não informa distância máxima de comunicação, topologia permitida ou número máximo de repetidores; valide esses parâmetros com o fabricante antes do projeto.

COMO ESCOLHER

Antes de comprar o Repetidor IO-Link ifm E30444, contatos banhados a ouro, IP68/IP69K, verifique estes pontos:

Escolha o E30444 quando

A aplicação exigir repetição de comunicação IO-Link, revisão 1.0 ou 1.1, porta master classe A ou B e alimentação dentro de 18...30 V DC. Confirme também a correspondência das conexões M12 A: conector de 5 contatos e soquete de 3 contatos.

Avalie outra configuração quando

O sistema depender de modo SIO, operar fora da faixa de tensão ou temperatura indicada, ou usar conexões cuja codificação e número de contatos não correspondam. A ficha não especifica outras limitações de topologia ou distância; consulte o datasheet ou o fabricante para validar esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Repetidor IO-Link	Tipo de dispositivo declarado pelo fabricante.
Modelo / SKU / Part Number	E30444	Identificação do produto.
GTIN	4021179314749	Código de identificação comercial informado.
Marca	ifm	Marca indicada para o produto.
Função	Extensão do alcance e aumento de desempenho da comunicação IO-Link	Finalidade descrita para o repetidor.
Característica especial	Contatos banhados a ouro	Característica dos contatos indicada na ficha.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface declarada.
Revisões IO-Link suportadas	1.0; 1.1	Revisões indicadas na ficha.
Modo SIO	Não	Modo SIO não suportado.
Padrão SDCI	IEC 61131-9	Padrão de referência declarado.
Classe de porta master	A / B	Classes de porta indicadas como suportadas.
Taxa de transferência	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas declaradas para os modos de comunicação correspondentes.
Retardo dos dados do processo	Até 1 ciclo por repetidor	Retardo máximo declarado para dados de processo.
Retardo dos dados acíclicos	Até 2 ciclos por repetidor	Retardo máximo declarado para dados acíclicos.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal declarado.
Tensão de operação	18...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 20 mA	Consumo máximo informado como inferior a esse valor.
Capacidade de corrente por porta	0,84 A (Port Class A); 2 A (Port Class B)	Valores declarados por classe de porta.
Corrente de fuga	Imax = 10 μA	Limite máximo informado.
Corrente de surto de tensão	Imax = 25 A	Valor máximo indicado para corrente de surto.
Classe de proteção	III	Classe declarada.
Proteção contra sobretensão	Sim, integrada	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim, por parte do mestre	A proteção é indicada como dependente do mestre.
Proteção contra surto entre L-, pino 5 e terra	Umax = 45 V com surto; Umín = 30 V em operação normal	Limites de tensão especificados para essa relação elétrica.
Proteção contra surto entre L+, cabos de sinais e terra	Umax = 90 V com surto; Umín = 60 V em operação normal	Limites de tensão especificados para essa relação elétrica.

Conexões elétricas
Conector	1 x M12; codificação A; 5 contatos dourados	Configuração declarada para a conexão do tipo conector.
Soquete	1 x M12; codificação A; 3 contatos dourados	Configuração declarada para a conexão do tipo soquete.

Tempos de resposta e prontidão
Retardo de prontidão	< 2 s por repetidor	Tempo declarado para prontidão.

Displays e elementos de operação
Indicador visual	1 LED: verde em operação; verde para IO-Link; vermelho para erro	Estados indicados para o LED conforme a ficha.

Condições ambientais e proteção
Grau de proteção	IP68; IP69K	Graus declarados; para IP68, a ficha especifica 7 dias, 3 m de profundidade na água e 0,3 bar.
Temperatura ambiente	-25...65 °C	Faixa de operação ambiente declarada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento declarada.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio e valor declarados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Ensaio e faixa declarados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4 em reservatórios plásticos ou reservatórios metálicos abertos	Normas e condição de aplicação declaradas.

Dados mecânicos e materiais
Material de construção	1.4404 (aço inoxidável / 316L); PEI; PA reforçado com fibras; FKM; braçadeira de aterramento em 1.4301 (aço inoxidável / 304)	Materiais declarados para os componentes do produto.
Peso	212 g	Peso informado na ficha.
Formato	Cilíndrico	Formato informado nos dados do anúncio.
Cor e acabamento	Prateado; metálico polido	Descrição visual dos dados do anúncio.

Certificações e confiabilidade
Certificado UL / número do arquivo	E205959	Número de arquivo UL informado.
MTTF	409 anos	Valor de MTTF declarado; não representa garantia de vida útil individual.

COMPATIBILIDADE

Comunicação

• IO-Link, revisões 1.0 e 1.1.

• Taxas de transferência declaradas: COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Compatível com classe de porta master A / B, conforme ficha técnica.

• Modo SIO não suportado.

• Padrão SDCI: IEC 61131-9.

Conexões

Elétrica Alimentação de operação de 18...30 V DC; tensão nominal de 24 V DC; consumo < 20 mA. Conexões elétricas declaradas: 1 conector M12 codificação A com 5 contatos dourados e 1 soquete M12 codificação A com 3 contatos dourados. Verifique a pinagem no datasheet antes da ligação.

Processo Não há conexão de processo especificada na ficha. As conexões informadas são elétricas, M12 codificação A; não as trate como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede IO-Link revisão 1.0 ou 1.1, com porta master classe A ou B	✓	As revisões e classes de porta constam como suportadas na ficha.
Comunicação IO-Link em COM1, COM2 ou COM3	✓	A ficha informa as taxas de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
Aplicação que exige modo SIO	✗	O modo SIO está indicado como não suportado.
Alimentação entre 18 e 30 V DC	✓	Essa é a faixa de tensão de operação informada.
Alimentação fora de 18...30 V DC	✗	A condição está fora da faixa de operação declarada.
Acoplamento com M12 codificação A, observando 5 contatos no conector e 3 no soquete	✓	Essa configuração corresponde às conexões elétricas especificadas; ainda é necessário validar a pinagem e o encaixe do equipamento associado.
Sistema com conexão M12 de outra codificação ou configuração de contatos não verificada	✗	A ficha não confirma essa compatibilidade mecânica ou elétrica; valide a codificação, os contatos e a pinagem antes de aplicar.
Ambiente dentro de -25...65 °C	✓	A faixa de temperatura ambiente declarada é -25...65 °C.

INSTALAÇÃO

Como instalar o Repetidor IO-Link ifm E30444, contatos banhados a ouro, IP68/IP69K

Confirme que a aplicação utiliza IO-Link revisão 1.0 ou 1.1 e que a porta master é classe A ou B.
Verifique que a alimentação prevista está dentro da faixa de 18...30 V DC.
Confira a codificação M12 e a configuração de contatos: conector de 5 contatos e soquete de 3 contatos.
Consulte o datasheet para confirmar a pinagem e a ligação correta antes de energizar; não deduza a pinagem apenas pela quantidade de contatos.
Instale e conecte o repetidor conforme o desenho do fabricante, assegurando o acoplamento correto das conexões M12.
Após a energização, observe o LED de estado e valide a comunicação IO-Link com o master; para condições não especificadas, consulte o fabricante.

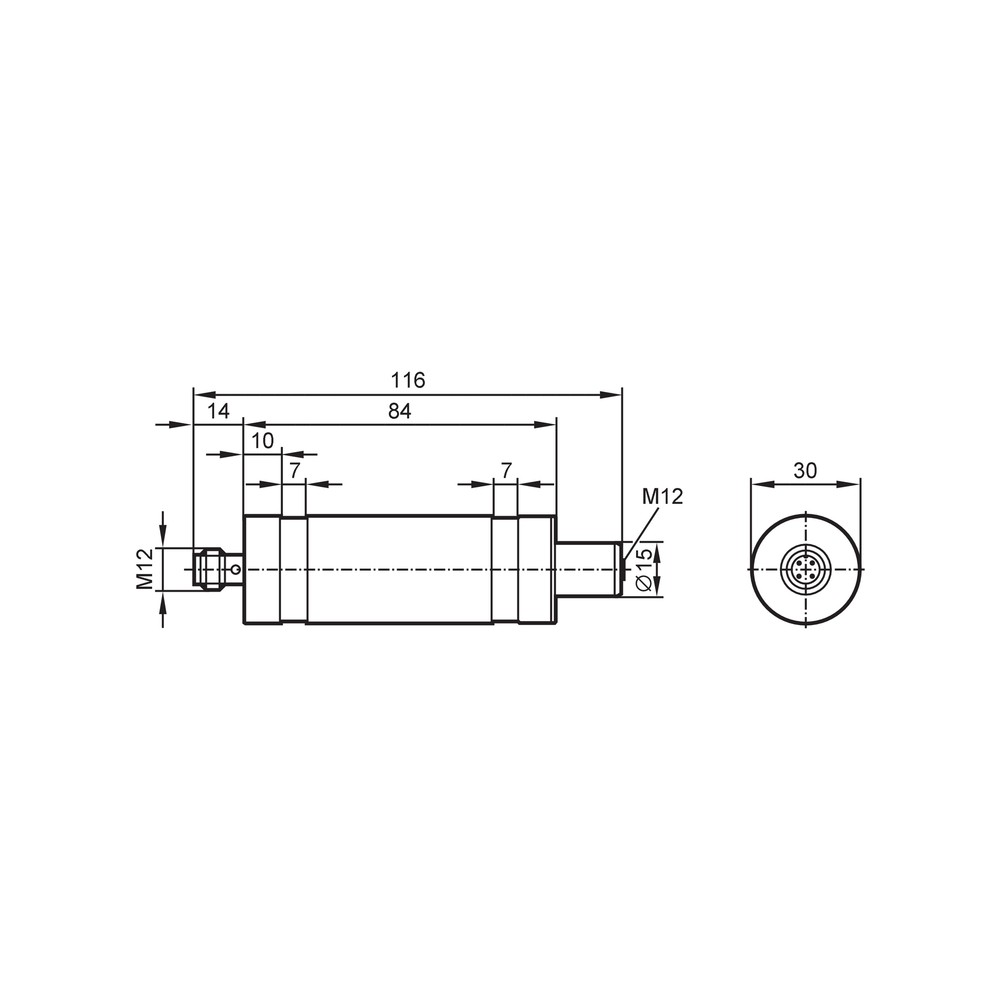

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não estabelece comunicação IO-Link com o dispositivo conectado após a instalação do repetidor.	Revisão IO-Link, classe de porta ou ligação M12 incompatível com os requisitos da instalação; a ficha não especifica a causa individual sem diagnóstico.	Confirme a revisão 1.0 ou 1.1, a classe de porta A/B, a codificação e a pinagem nos documentos do fabricante; verifique também os indicadores do LED.
O repetidor não entra em operação ou o LED indica erro.	Alimentação fora de 18...30 V DC, ligação incorreta ou condição elétrica da instalação.	Meça a tensão nos pontos de alimentação conforme a pinagem oficial e compare com a faixa de operação; inspecione as conexões M12.
A comunicação não funciona quando o equipamento ou controlador opera em modo SIO.	O modo SIO não é suportado pelo E30444.	Verifique a configuração do master e confirme que a aplicação está configurada para comunicação IO-Link.
A comunicação apresenta falhas em ambiente ou instalação fora das condições especificadas.	Temperatura ambiente fora de -25...65 °C, conexão não corretamente acoplada ou requisitos de alcance/topologia não validados; a distância e a topologia máxima não constam na ficha fornecida.	Compare a temperatura de operação com a faixa declarada, confira o encaixe das conexões e consulte o fabricante para validar distância e topologia.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E30444 em português (Datasheet) Desenho em escala E30444 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E30444 e com quais sistemas IO-Link funciona?

É um repetidor IO-Link para extensão do alcance e aumento de desempenho da comunicação. A ficha declara suporte às revisões 1.0 e 1.1 e às classes de porta master A e B.

O que acompanha o E30444 na embalagem?

A ficha do anúncio indica uma peça por embalagem, mas não detalha acessórios ou itens adicionais. A lista de acessórios incluídos não está especificada.

O E30444 funciona em modo SIO ou com uma versão IO-Link diferente de 1.0 e 1.1?

Não funciona em modo SIO, que está indicado como não suportado. A ficha declara as revisões IO-Link 1.0 e 1.1; para outras revisões, confirme com o fabricante.

Posso usar o E30444 com uma conexão M12 de qualquer tipo?

Não presuma compatibilidade apenas pelo padrão M12. O produto tem conector codificado A com 5 contatos e soquete codificado A com 3 contatos; confirme também pinagem e correspondência mecânica.

O LED fica vermelho ou a comunicação falha: o que verifico antes de trocar o repetidor?

Verifique primeiro a alimentação dentro de 18...30 V DC, o acoplamento das conexões e a pinagem conforme o datasheet. Consulte também o estado do master e se a rede está usando IO-Link, não modo SIO.

O E30444 não comunica depois de ser instalado em uma rede com vários segmentos; qual pode ser a causa?

A distância ou a topologia podem exigir validação, pois esses limites não estão especificados na ficha fornecida. Confira também revisão IO-Link, classe da porta master e taxas de comunicação configuradas.

Quando devo escolher o E30444 em vez de outro tipo de dispositivo?

Escolha-o quando precisar da função declarada de repetição IO-Link e a instalação atender às revisões, classe de porta, conexões e condições elétricas especificadas. Para outras tecnologias ou requisitos de topologia não documentados, compare a documentação do fabricante antes de selecionar.

O E30444 é vendido como kit ou como peça avulsa?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Não há dados suficientes para caracterizar o fornecimento como kit.

Que cuidados devo tomar ao instalar o E30444?

Confira codificação, quantidade de contatos e pinagem no datasheet antes de conectar. Respeite a faixa de alimentação de 18...30 V DC e valide a comunicação pelo LED e pelo master.

Qual é a procedência ou a garantia do E30444?

A ficha identifica a marca ifm e o modelo E30444, mas não informa condições de garantia. Consulte o fornecedor para informações de procedência comercial e garantia.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pelo E30444 para repetir a comunicação entre componentes compatíveis. (Ref.: Interface de comunicação: IO-Link; revisões 1.0 e 1.1.)

Modo SIO

Modo de operação indicado como não suportado para este repetidor. (Ref.: Modo SIO: não.)

COM1, COM2 e COM3

Designações de taxas de transferência IO-Link informadas na ficha. (Ref.: COM1 4,8 kBaud; COM2 38,4 kBaud; COM3 230,4 kBaud.)

Codificação M12 A

Configuração mecânica identificada para as conexões M12 do produto; a compatibilidade exige conferir também os contatos e a pinagem. (Ref.: conector de 5 contatos e soquete de 3 contatos.)

Grau de proteção IP

Classificação de proteção contra ingresso declarada para o dispositivo, sujeita às condições especificadas pelo fabricante. (Ref.: IP68; IP69K; IP68 informado para 7 dias, 3 m de profundidade e 0,3 bar.)
