Adaptador Rosqueável IFM E30427

Pré-visualizar: E30427 IFM - Adaptador Rosqueável para Sensores IFM Conexão de Processo G 1/4 A - R 1/4, 400 bar

E30427 IFM - Adaptador Rosqueável para Sensores IFM Conexão de Processo G 1/4 A - R 1/4, 400 bar

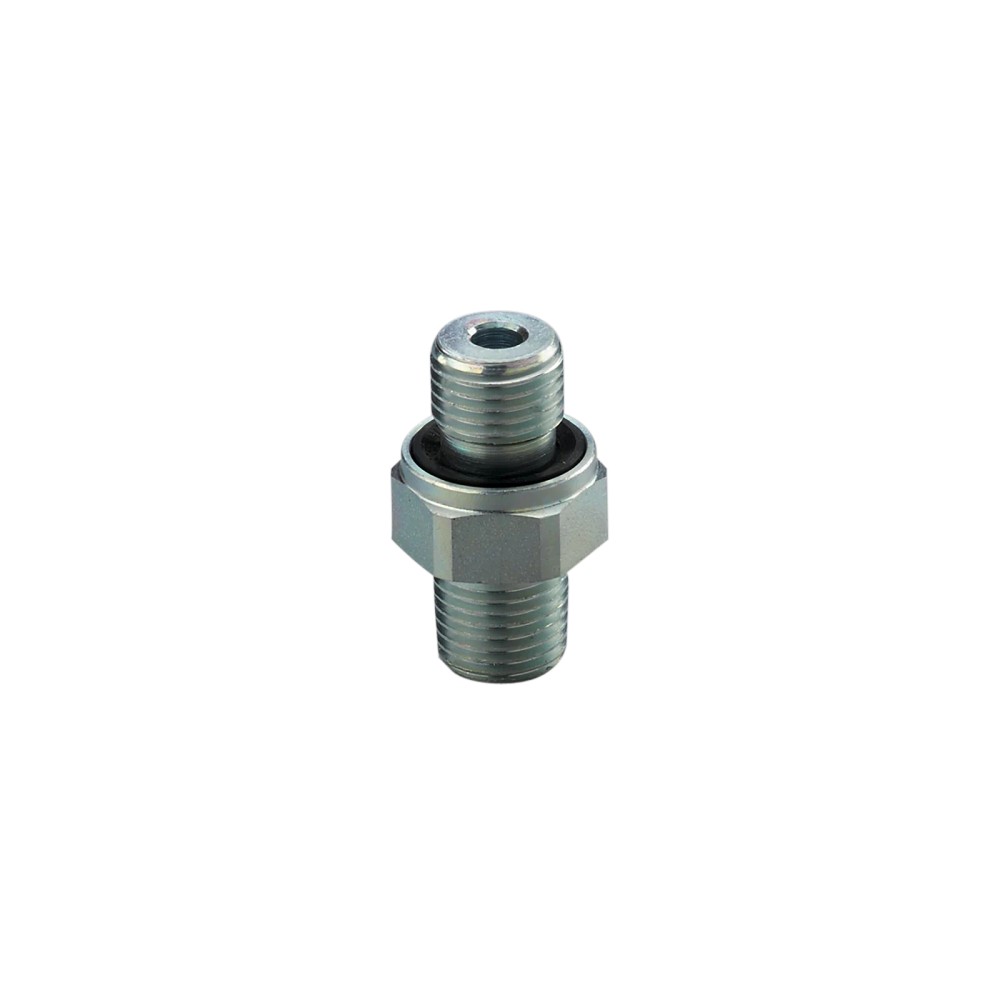

Imagem meramente ilustrativa

R$ 178,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30427
EAN: 4021179290371
NCM do produto: 73072200

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30427 IFM - Adaptador Rosqueável para Sensores IFM Conexão de Processo G 1/4 A - R 1/4, 400 bar"

Destaques do Produto

Conexão do sensor

G 1/4

Conexão de processo

R 1/4

Pressão máxima informada

400 bar

Vedação

FKM (DIN 3869)

Material indicado no anúncio

1.0718 (aço / 12L13)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30427 IFM – Adaptador rosqueável para sensores de processo, G 1/4 A para R 1/4, 400 bar

O E30427 é um adaptador rosqueável para conectar sensores de processo com conexão G 1/4 A a uma conexão de processo R 1/4. Possui corpo em aço 1.0718 (12L13), conforme os dados prioritários do anúncio, e vedação FKM conforme DIN 3869. A resistência à pressão informada é de 400 bar. Verifique a compatibilidade do fluido com os materiais antes da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador rosqueável para sensores de processo
Conexão do sensor	G 1/4
Conexão de processo	R 1/4
Material	1.0718 (aço / 12L13), conforme dados prioritários do anúncio
Vedação da conexão de processo	FKM (DIN 3869)
Resistência à pressão	400 bar
Marca	IFM
SKU / Part number	E30427
GTIN	4021179290371
Peso informado no catálogo	43,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão G 1/4 que precisem de adaptação para conexão de processo R 1/4.
Aplicações cuja pressão de operação respeite o limite informado de 400 bar e cuja compatibilidade com o corpo e a vedação seja verificada para o fluido utilizado.

⚠ Considere outro se precisa de:

Não selecione quando as roscas requeridas forem diferentes de G 1/4 no lado do sensor ou R 1/4 no lado do processo.
Não utilize acima da resistência à pressão informada de 400 bar.
Não presuma compatibilidade química: a ficha determina que a compatibilidade entre o fluido e os materiais do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Uso declarado: adaptação mecânica de sensores de processo com conexão G 1/4 para conexão de processo R 1/4.
Possibilidade de uso em sistemas pressurizados somente dentro do limite informado de 400 bar e após confirmar compatibilidade do fluido com os materiais e a vedação. Esta condição é uma aplicação inferida a partir das conexões e do limite de pressão, não uma lista de fluidos aprovada pelo fabricante.
A ficha não especifica faixa de temperatura, fluidos compatíveis ou classificação definitiva pela diretiva de equipamentos sob pressão; consulte o fabricante para validar essas condições.

COMO ESCOLHER

Antes de comprar o E30427 IFM – Adaptador rosqueável para sensores de processo, G 1/4 A para R 1/4, 400 bar, verifique estes pontos:

Escolha o E30427 quando

O sensor tiver conexão G 1/4 e a conexão de processo necessária for R 1/4, com pressão de operação dentro do limite informado e compatibilidade do fluido confirmada para os materiais e a vedação.

Busque outra configuração quando

O arranjo exigir outras dimensões de rosca ou outra vedação/material. A ficha deste item não informa opções de conversão, dimensões adicionais ou compatibilidade química específica; confirme esses requisitos no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador rosqueável	Componente mecânico para sensores de processo.
Aplicação	Sensores de processo	Aplicação declarada nos dados prioritários do anúncio.
Modelo	ADAPT G1/4 A - R1/4	Designação do modelo no catálogo.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	E30427	Identificadores do produto.
GTIN	4021179290371	Código global de identificação informado.
Categoria	Acessórios	Classificação do anúncio.
NCM	7307.22.00	Classificação fiscal registrada no catálogo.

Conexões e vedação
Conexão do sensor	G 1/4	Rosca declarada para o lado do sensor.
Conexão de processo	R 1/4	Rosca declarada para o lado do processo.
Vedação da conexão do processo	FKM (DIN 3869)	Material e referência normativa informados para a vedação.

Dados mecânicos e limites
Material	1.0718 (aço / 12L13)	Material informado nos dados prioritários do anúncio; o catálogo também apresenta uma descrição de material divergente, portanto confirme o material aplicável no datasheet ou com o fabricante antes da especificação.
Resistência à pressão	400 bar	Limite de pressão informado; não exceder este valor.
Peso	43,9 g	Valor informado no catálogo; pode variar conforme a apresentação do dado.
Quantidade por embalagem	1 peça	Quantidade registrada no catálogo.
Instrução de segurança	A compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.	Verificação necessária antes da seleção para o fluido de processo.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada apenas pelo componente; cabe ao usuário ou operador avaliar a aplicação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico rosqueável, sem conexão elétrica especificada.

Processo Lado do sensor: G 1/4. Lado do processo: R 1/4. Resistência à pressão informada: 400 bar. Vedação da conexão de processo: FKM (DIN 3869).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/4 e conexão de processo requerida R 1/4	✓	As duas conexões correspondem às especificações informadas para o adaptador.
Instalação com pressão de operação de até 400 bar	✓	A ficha informa resistência à pressão de 400 bar; confirme as condições efetivas da aplicação.
Instalação que exige roscas diferentes de G 1/4 no lado do sensor ou R 1/4 no lado do processo	✗	As conexões especificadas para este item não correspondem às roscas exigidas.
Aplicação com fluido cuja compatibilidade com os materiais não foi confirmada	✗	A ficha exige verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E30427 IFM – Adaptador rosqueável para sensores de processo, G 1/4 A para R 1/4, 400 bar

Confirme que a conexão do sensor requerida é G 1/4 e que a conexão de processo é R 1/4.
Verifique no datasheet e com o fabricante a compatibilidade do fluido com os materiais e a vedação antes da montagem.
Confirme que a pressão de operação não excede 400 bar e avalie as condições específicas da instalação.
Inspecione as roscas e a vedação antes da montagem; não instale componentes danificados ou contaminados.
Rosqueie e aperte conforme o procedimento e o torque especificados pelo fabricante do sensor e do sistema; esses valores não estão disponíveis nos dados fornecidos.
Após a montagem, pressurize de acordo com o procedimento seguro da instalação e verifique a conexão quanto a vazamentos.

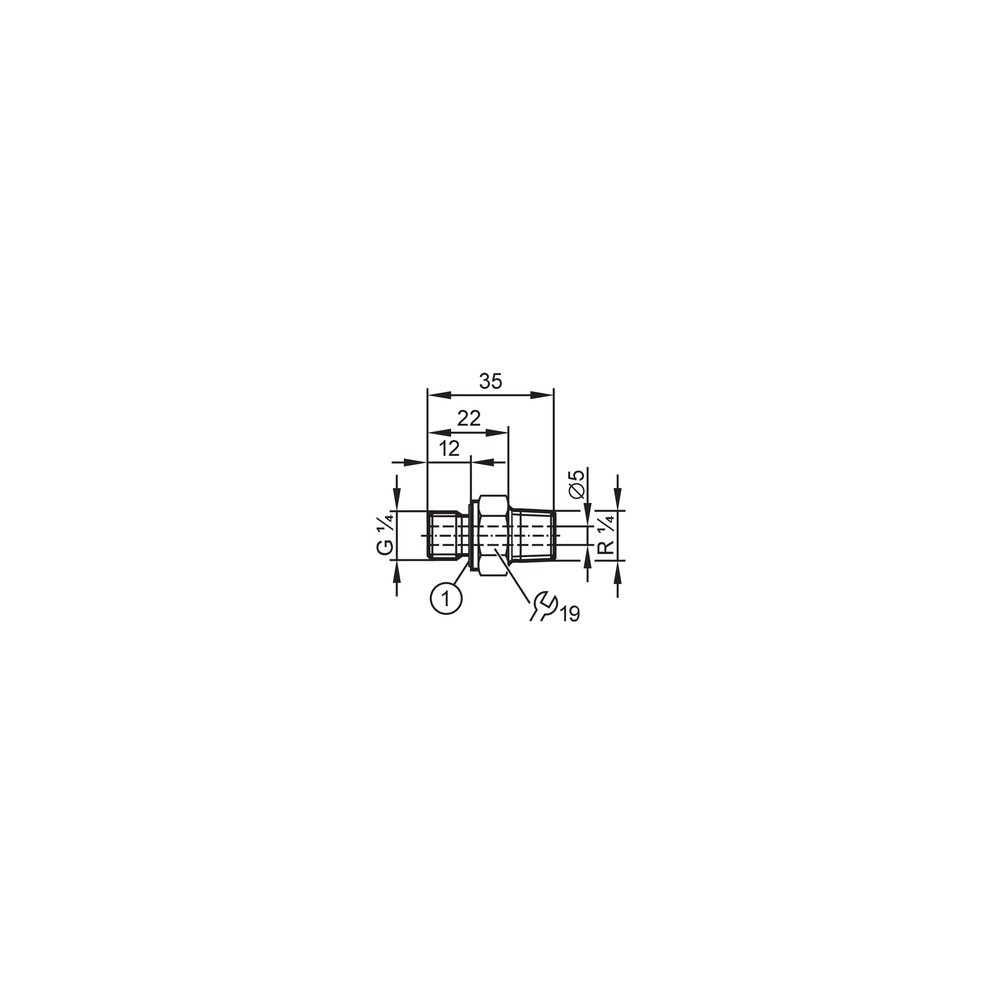

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	Rosca ou vedação incompatível, vedação danificada, montagem incorreta ou incompatibilidade com o fluido.	Confirme as conexões G 1/4 e R 1/4, inspecione a vedação FKM e verifique a compatibilidade do fluido conforme o datasheet.
O adaptador não rosqueia corretamente no sensor.	A conexão do sensor não corresponde a G 1/4 ou há dano, sujeira ou desalinhamento na rosca.	Compare a rosca do sensor com a especificação G 1/4 e inspecione as roscas antes da montagem.
A conexão ao processo não encaixa.	A conexão requerida no processo não corresponde a R 1/4 ou a rosca está danificada ou contaminada.	Confirme que a conexão do processo é R 1/4 e examine as superfícies rosqueadas.
Falha ou vazamento durante a operação pressurizada.	Pressão acima do limite informado, montagem inadequada ou incompatibilidade dos materiais com o fluido.	Meça ou confirme a pressão de operação, compare com o limite de 400 bar e valide a compatibilidade do fluido e o procedimento de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30427 em português (Datasheet) Desenho em escala E30427 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30427 e para que serve?

É um adaptador rosqueável para sensores de processo, destinado a conectar o lado do sensor G 1/4 ao lado de processo R 1/4.

Quais conexões e vedação este adaptador utiliza?

A conexão do sensor é G 1/4 e a conexão de processo é R 1/4; a vedação indicada para a conexão de processo é FKM conforme DIN 3869.

Este adaptador serve para qualquer sensor ou processo?

Não. A ficha especifica conexões G 1/4 e R 1/4; além de conferir as roscas, é necessário verificar a compatibilidade do fluido com os materiais em cada aplicação.

Posso usar o E30427 com roscas diferentes de G 1/4 e R 1/4?

A ficha não especifica outras roscas para este modelo. Se o sensor ou o processo exigir uma conexão diferente, confirme com o fabricante se há outra configuração apropriada.

O que verificar se houver vazamento depois da instalação?

Verifique se as roscas correspondem a G 1/4 e R 1/4, se a vedação está íntegra e se o fluido é compatível com os materiais. Confira também se a montagem seguiu o procedimento aplicável.

O que pode causar falha em uma aplicação pressurizada?

Pressão acima do limite informado, montagem incorreta ou incompatibilidade entre fluido e materiais são causas possíveis. Confirme a pressão real de operação e consulte o datasheet para as condições da aplicação.

Devo comprar um kit ou uma peça avulsa?

O catálogo registra embalagem com 1 peça e não informa acessórios ou componentes adicionais inclusos. Se a instalação exigir mais unidades, dimensione a quantidade conforme o número de conexões.

Quando devo escolher outro adaptador em vez do E30427?

Escolha outra configuração se forem necessárias roscas diferentes, outro material ou outra vedação. A ficha não fornece uma alternativa específica; confirme a seleção no catálogo ou com o fabricante.

Há cuidados específicos antes de instalar o adaptador?

Confirme as roscas, a pressão de operação e a compatibilidade do fluido antes da montagem. Use o procedimento e o torque especificados pelo fabricante do sensor e do sistema, pois esses valores não constam nos dados fornecidos.

O produto acompanha acessórios de instalação?

Não há acessórios listados como inclusos nos dados do produto. O catálogo informa embalagem com uma peça.

GLOSSÁRIO TÉCNICO

G 1/4

Conexão rosqueada especificada para o lado do sensor neste adaptador (Ref.: Conexão do sensor).

R 1/4

Conexão rosqueada especificada para o lado do processo (Ref.: Conexão de processo).

FKM

Material elastomérico indicado para a vedação da conexão de processo (Ref.: Vedação da conexão do processo).

DIN 3869

Referência normativa associada à vedação FKM informada para a conexão de processo (Ref.: Vedação da conexão do processo).

Resistência à pressão

Limite de pressão declarado para o componente; a pressão de operação não deve excedê-lo (Ref.: Resistência à pressão — 400 bar).
