Parafuso Amortecedor de Sobrepressão IFM E30419

Pré-visualizar: E30419 IFM - Parafuso Amortecedor de Sobrepressão IFM para Sensores de Pressão M6x0,75 Aço Inox 316L

E30419 IFM - Parafuso Amortecedor de Sobrepressão IFM para Sensores de Pressão M6x0,75 Aço Inox 316L

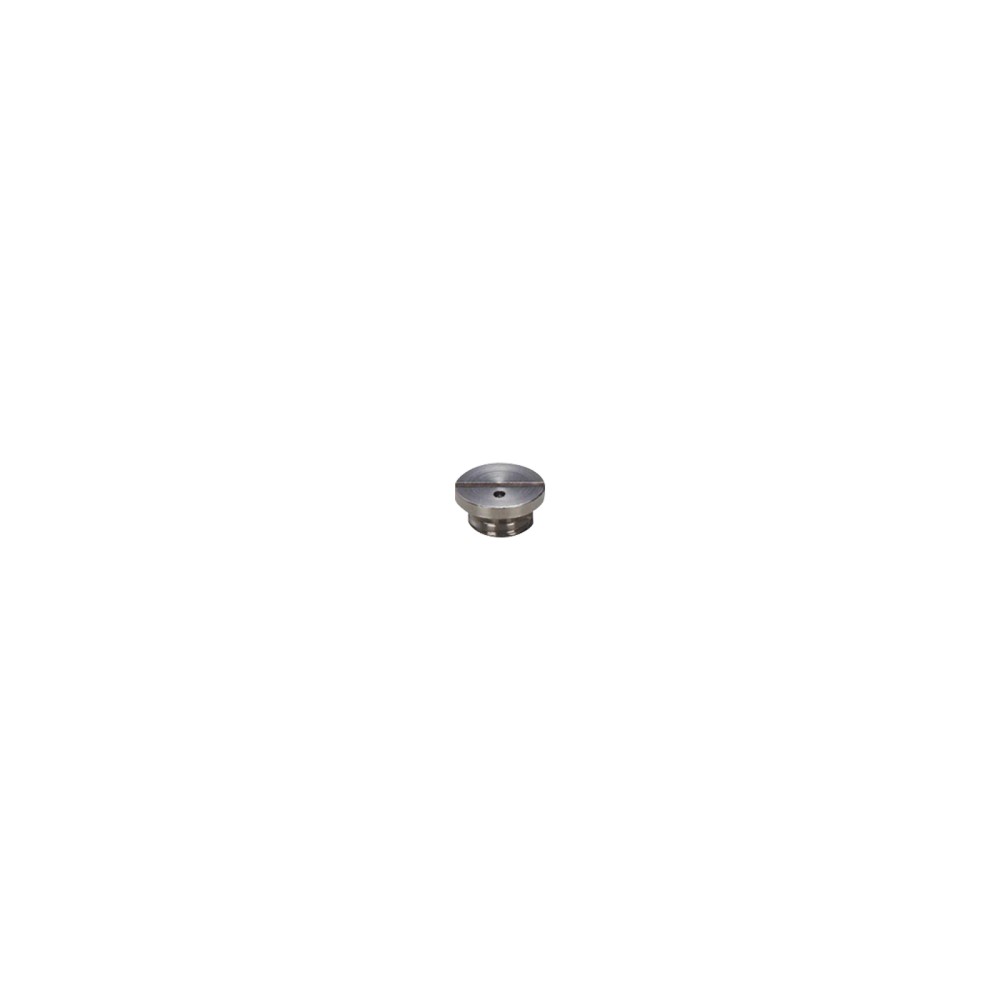

Imagem meramente ilustrativa

R$ 122,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30419
EAN: 4021179280228
NCM do produto: 90269090

Destaques do Produto Rosca M6x0,75...mais

Fechar menu

Saiba mais sobre: "E30419 IFM - Parafuso Amortecedor de Sobrepressão IFM para Sensores de Pressão M6x0,75 Aço Inox 316L"

Destaques do Produto

Rosca

M6x0,75

Material

Aço Inoxidável 316L

Função

Amortecedor de sobrepressão

Peso

3,7 g

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30419 IFM - Parafuso Amortecedor de Sobrepressão para Sensores de Pressão M6x0,75 Aço Inox 316L

O E30419 da IFM é um parafuso amortecedor de sobrepressão projetado para proteger sensores de pressão contra picos transientes e oscilações bruscas. Fabricado em aço inoxidável 316L, oferece alta durabilidade e resistência à corrosão. Com rosca de conexão M6x0,75, é um componente essencial para prolongar a vida útil de sensores de pressão em sistemas hidráulicos e pneumáticos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	E30419
GTIN	4021179280228
Rosca	M6x0,75
Material	Aço inoxidável 316L (1.4404)
Peso	3,7 g
NCM	9026.90.90
Modelo	DAMPING SCREW 0,30 PN NEXT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de pressão com conexão ao processo compatível com rosca M6x0,75.
Sistemas pneumáticos e hidráulicos sujeitos a picos de pressão (golpes de aríete).
Ambientes que requerem resistência à corrosão (aço inoxidável 316L).

⚠ Considere outro se precisa de:

Sistemas com roscas de conexão diferentes de M6x0,75.
Aplicações com fluidos de alta viscosidade (ex: óleos pesados, pastas) onde o orifício de amortecimento pode ser obstruído.
Fluidos altamente abrasivos ou com partículas sólidas que podem danificar a passagem interna.

APLICAÇÕES E USO

Proteção de sensores de pressão contra golpes de aríete em sistemas hidráulicos.
Estabilização de sinais de pressão em linhas com ruído de pulsação mecânica.
Ambientes corrosivos onde o aço 316L é exigido pela compatibilidade química do processo.

COMO ESCOLHER

Antes de comprar o E30419 IFM - Parafuso Amortecedor de Sobrepressão para Sensores de Pressão M6x0,75 Aço Inox 316L, verifique estes pontos:

Quando escolher este modelo

Escolha o E30419 quando seu sensor de pressão possuir interface de rosca M6x0,75 e houver necessidade técnica de mitigar picos de pressão momentâneos que possam danificar o elemento sensor.

Quando buscar alternativas

Busque outra solução caso o diâmetro da rosca seja diferente de M6x0,75 ou caso a aplicação exija materiais especiais além do aço 316L (ex: Hastelloy ou titânio) devido à agressividade do fluido.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Função	Amortecedor de sobrepressão	Proteção do sensor contra picos de pressão
Designação do Modelo	DAMPING SCREW 0,30 PN NEXT	Identificação de fábrica

Dados Mecânicos
Material	1.4404 (Aço inoxidável 316L)	Material em contato com o meio
Rosca	M6x0,75	Padrão de conexão
Peso	3,7 g	Massa do componente

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo M6x0,75

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores com rosca M6x0,75	✓	Compatibilidade mecânica direta.
Fluidos com partículas sólidas	✗	Risco alto de obstrução do orifício de amortecimento.
Alta pressão (> limites do sensor)	✓	O amortecedor ajuda a estabilizar picos transientes.

INSTALAÇÃO

Como instalar o E30419 IFM - Parafuso Amortecedor de Sobrepressão para Sensores de Pressão M6x0,75 Aço Inox 316L

Verifique se o sistema está despressurizado antes de iniciar a instalação.
Limpe cuidadosamente as roscas macho e fêmea do local de instalação.
Verifique a compatibilidade do passo da rosca M6x0,75 com o sensor.
Insira o parafuso amortecedor manualmente para garantir o alinhamento.
Aplique o torque adequado utilizando ferramenta compatível para garantir vedação.
Após a instalação, pressurize gradualmente e verifique se há vazamentos na conexão.

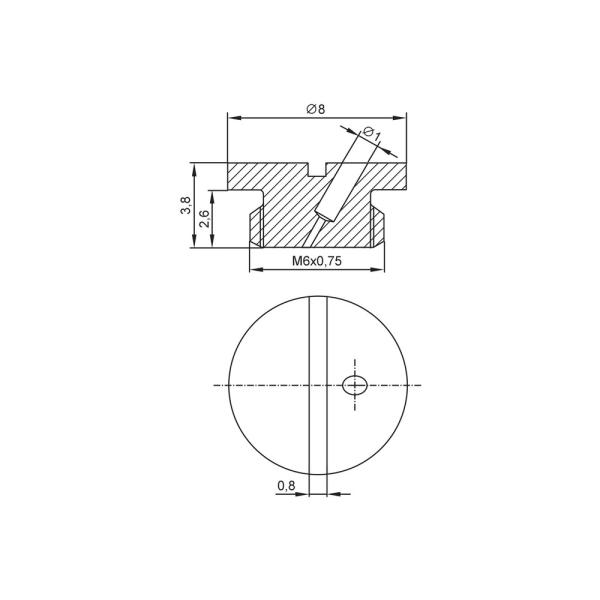

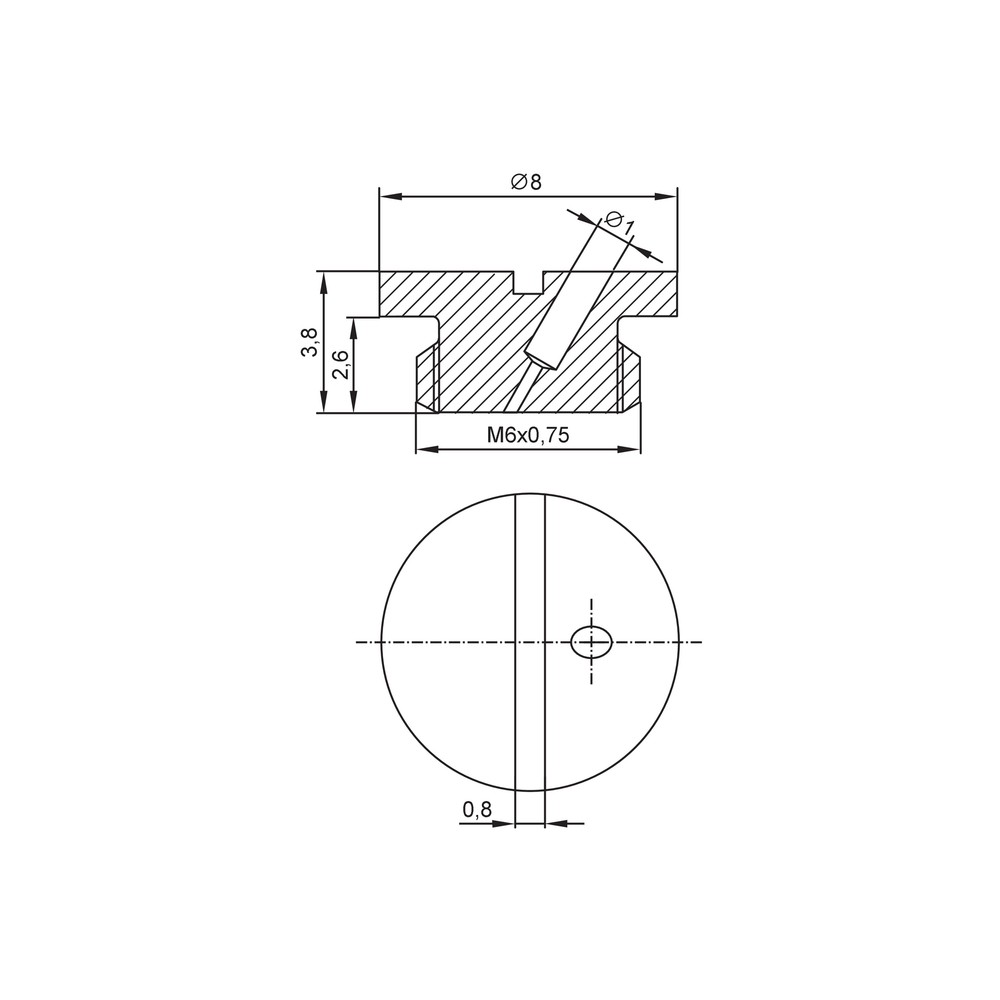

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Resposta lenta ou leitura travada no sensor de pressão.	Obstrução do orifício interno por detritos ou fluidos viscosos.	Remover o sensor e verificar se o orifício do amortecedor está desobstruído.
Vazamento na conexão ou instabilidade na vedação.	Torque de instalação insuficiente ou excessivo.	Verificar se a rosca M6x0,75 está devidamente apertada e sem danos.
Corrosão acelerada ou contaminação do sensor.	Incompatibilidade química do fluido com o aço 316L.	Consultar a tabela de compatibilidade química dos materiais do processo.
Dificuldade de acoplamento ou impossibilidade de vedação.	Rosca danificada durante a instalação.	Inspeção visual da rosca macho no parafuso e fêmea no sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o componente E30419 da IFM?

O E30419 é um parafuso amortecedor de sobrepressão, projetado para proteger sensores de pressão contra picos de pressão transientes que podem danificar o elemento de medição.

Qual é o material de construção deste componente?

Ele é fabricado em aço inoxidável 316L (material 1.4404), garantindo resistência contra corrosão em ambientes industriais variados.

O produto serve para todos os tipos de fluidos?

Este componente não é adequado para fluidos com alta viscosidade ou presença de partículas sólidas em suspensão, pois o orifício de amortecimento pode sofrer obstrução.

Posso usar este amortecedor em qualquer rosca de sensor?

Não, este componente não é compatível com conexões que possuam roscas diferentes de M6x0,75, sendo essencial verificar a especificação do sensor antes da instalação.

Como sei se o amortecedor está obstruído?

Um sintoma comum de obstrução é a resposta lenta do sensor às variações de pressão ou valores travados; isso indica que o orifício de amortecimento pode estar bloqueado por detritos.

O que verificar se houver vazamento na conexão?

A causa provável é o torque excessivo aplicado ou desgaste natural da rosca, devendo-se verificar se há danos mecânicos na rosca macho do parafuso ou na fêmea do sensor.

Como decidir entre este e outro adaptador?

A escolha depende estritamente do passo da rosca do seu sensor e da compatibilidade química do aço 316L com o fluido do seu processo; este modelo atende conexões M6x0,75.

Quando é indispensável utilizar este item?

O uso de amortecedores de sobrepressão é recomendado quando o sensor é exposto a golpes de aríete ou oscilações rápidas de pressão que excedem a taxa de amostragem ou limites do sensor.

Quais cuidados tomar na instalação?

A instalação deve ser feita com o sistema despressurizado, utilizando a ferramenta adequada para o aperto, garantindo o alinhamento correto da rosca para evitar danos à vedação.

Qual a procedência deste produto?

Trata-se de um acessório original IFM, seguindo os padrões de qualidade e especificação técnica do fabricante para a linha de sensores de pressão.

GLOSSÁRIO TÉCNICO

Amortecedor de sobrepressão

Dispositivo que limita a velocidade de entrada da pressão no sensor, protegendo-o contra picos (Ref.: Dados Básicos).

316L (1.4404)

Aço inoxidável de baixo carbono com alta resistência à corrosão, ideal para ambientes industriais agressivos (Ref.: Dados Básicos).

M6x0,75

Especificação da rosca métrica de fixação, definindo o diâmetro e o passo da rosca (Ref.: Dados Básicos).

Pico de Pressão

Elevação súbita e breve na pressão do sistema que pode exceder a capacidade de medição nominal do sensor (Ref.: Aplicação).

NCM 9026.90.90

Nomenclatura Comum do Mercosul para peças e acessórios de instrumentos de medida de vazão ou pressão (Ref.: Dados Básicos).
