Sobre o Adaptador de Soldagem ifm E30150 WELDING ADAPT D60/G1 para Sensores de Processo, Ø 60 mm, Aço Inoxidável 316L, 25 bar
O ifm E30150 é um adaptador de soldagem para montagem de sensores de processo em uma conexão de processo de Ø 60 mm. Possui conexão para sensor G 1 com rosca interna Aseptoflex Vario e é fabricado em aço inoxidável 1.4435 (316L). A resistência à pressão informada é de 25 bar para a conexão entre sensor e adaptador; a montagem é recomendada para paredes com espessura de até 3 mm.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | WELDING ADAPT D60/G1 |
| Código do produto | E30150 |
| Conexão de processo | Adaptador para soldagem Ø 60 mm |
| Conexão do sensor | G 1, rosca interna Aseptoflex Vario |
| Material | Aço inoxidável 1.4435 (316L) |
| Resistência à pressão | 25 bar para a conexão sensor–adaptador |
| Espessura máxima de parede recomendada | Até 3 mm |
| Acabamento superficial | Ra < 0,4 µm / Rz = 4 µm |
| Vedação incluída | O-ring EPDM 24 × 2 mm, E30054 |
| Aprovações informadas | EC 1935/2004, FDA, FCM JP e FCM |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Montagem soldada em parede de espessura de até 3 mm, conforme recomendação informada para o produto.
- Instalações que exijam interface de soldagem Ø 60 mm e conexão de sensor G 1 interna Aseptoflex Vario.
- Aplicações em que a resistência de 25 bar especificada para a conexão sensor–adaptador atenda às condições de operação.
⚠ Considere outro se precisa de:
- Não selecionar se a conexão de processo necessária não for um adaptador para soldagem Ø 60 mm ou se a conexão do sensor não for G 1 interna Aseptoflex Vario.
- Não tratar 25 bar como pressão máxima de todo o sistema: esse valor se refere à conexão sensor–adaptador.
- Para paredes acima de 3 mm, a ficha não recomenda a montagem; confirmar a adequação com o fabricante antes de especificar.
APLICAÇÕES E USO
- Montagem de sensor de processo em uma instalação com interface de soldagem Ø 60 mm e conexão G 1 interna Aseptoflex Vario; essas interfaces são especificações do produto, não uma validação de um processo específico.
- Uso em parede com espessura de até 3 mm, conforme recomendação de montagem informada. Para outra espessura, consultar o fabricante.
- Aplicações sujeitas a pressão podem considerar os 25 bar informados apenas para a conexão sensor–adaptador. A pressão admissível do sistema completo deve ser verificada separadamente.
- Em aplicações com fluidos, avaliar a compatibilidade do fluido com os materiais do produto, conforme aviso de segurança da ficha. As aprovações listadas não substituem essa verificação.
COMO ESCOLHER
Antes de comprar o Adaptador de Soldagem ifm E30150 WELDING ADAPT D60/G1 para Sensores de Processo, Ø 60 mm, Aço Inoxidável 316L, 25 bar, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Adaptador de soldagem para sensores de processo | Função declarada do componente. |
| Modelo | WELDING ADAPT D60/G1 | Designação do modelo informada na ficha. |
| Aplicação | Sensores de processo | Aplicação declarada no anúncio. |
| Marca | ifm | Fabricante informado. |
| SKU / Part number | E30150 | Código de identificação do produto. |
| GTIN | 4021179314725 | Identificador comercial informado. |
| Quantidade na embalagem | 1 peça | Quantidade indicada na ficha do produto. |
| Conexões e montagem | ||
|---|---|---|
| Conexão de processo | Adaptador para soldagem Ø 60 mm | Interface mecânica do lado do processo. |
| Conexão do sensor | G 1, rosca interna Aseptoflex Vario | Interface mecânica para o sensor. |
| Espessura de parede recomendada | ≤ 3 mm | Recomendação de montagem informada no cadastro técnico. |
| Pressão | ||
|---|---|---|
| Resistência à pressão | 25 bar | Limite informado para a conexão sensor–adaptador; não representa automaticamente a pressão admissível de todo o conjunto. |
| Materiais e acabamento | ||
|---|---|---|
| Material | 1.4435 (aço inoxidável / 316L) | Material indicado no cadastro técnico. |
| Acabamento superficial | Ra < 0,4 µm / Rz = 4 µm | Valores de rugosidade informados para a superfície. |
| Acabamento comercial | Metálico polido | Descrição de acabamento no anúncio. |
| Cor | Prata | Descrição de cor no anúncio. |
| Vedação e conteúdo da embalagem | ||
|---|---|---|
| Vedação incluída | O-ring EPDM 24 × 2 mm, código E30054 | Vedação indicada como material incluído. |

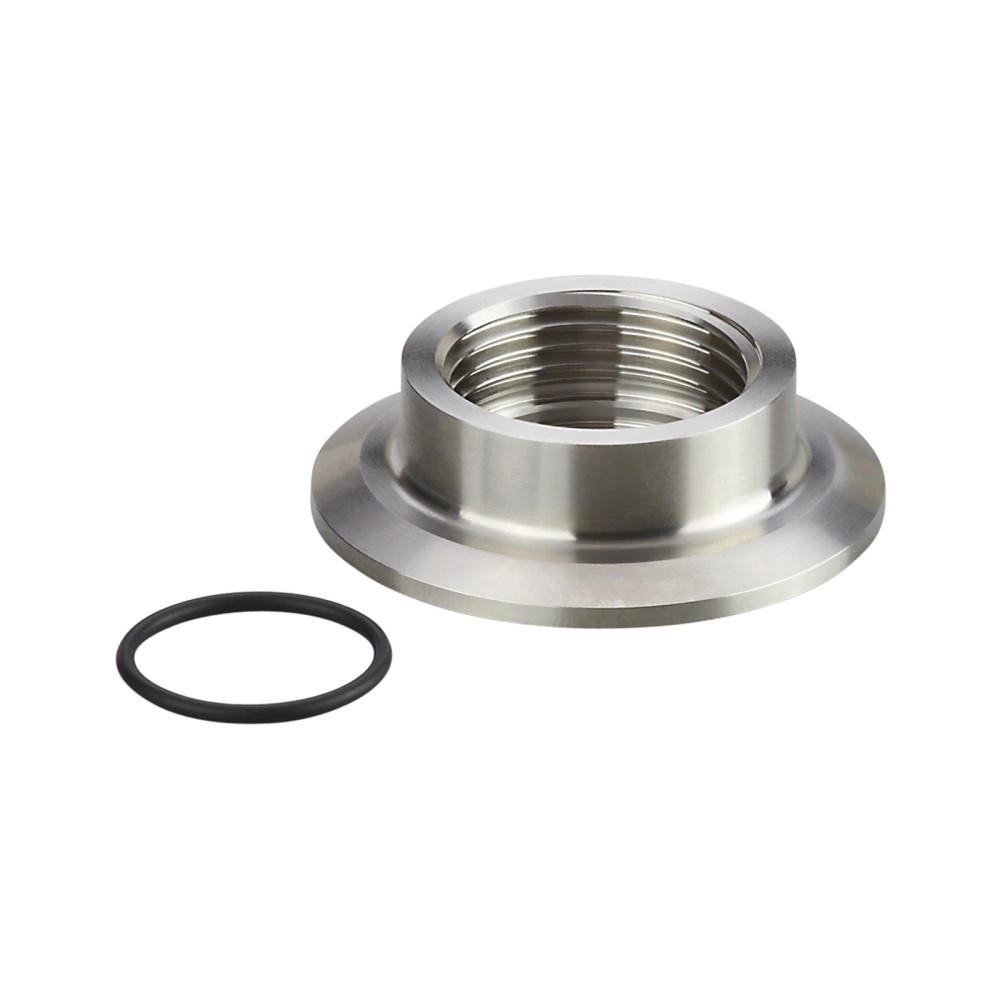

| Composição do kit | Adaptador roscado e anel de vedação O-ring | Conteúdo informado no anúncio. |
| Aprovações e conformidade | ||
|---|---|---|
| Aprovações informadas | EC 1935/2004, FDA, FCM JP e FCM | Aprovações e referências declaradas na ficha; verificar requisitos específicos da aplicação. |
| Aviso sobre compatibilidade química | Verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações. | Instrução de segurança fornecida na ficha. |
| Diretiva de equipamentos sob pressão | A eventual classificação depende da aplicação e deve ser realizada pelo usuário ou operador. | A ficha não atribui uma classificação universal ao componente. |
| Dados mecânicos e logísticos | ||
|---|---|---|
| Diâmetro | 60 mm | Diâmetro informado para o adaptador de soldagem. |
| Peso | 118,6 g | Massa indicada no cadastro técnico. |
| NCM | 7307.29.00 | Código fiscal informado no cadastro. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sensor com conexão G 1 interna Aseptoflex Vario e interface de processo para soldagem Ø 60 mm | ✓ | As duas interfaces constam na ficha do produto. |
| Parede de montagem com espessura de até 3 mm | ✓ | A montagem é recomendada para paredes com espessura ≤ 3 mm. |
| Pressão de 25 bar na conexão entre sensor e adaptador | ✓ | A ficha informa resistência à pressão de 25 bar especificamente para essa conexão; validar separadamente os demais componentes do sistema. |
| Conexão de processo ou conexão do sensor diferente das especificadas | ✗ | A ficha identifica apenas a conexão de processo Ø 60 mm para soldagem e a conexão de sensor G 1 interna Aseptoflex Vario. |
| Parede com espessura superior a 3 mm | ✗ | A montagem é recomendada para espessura ≤ 3 mm; a ficha não confirma adequação acima desse valor. |
INSTALAÇÃO
Como instalar o Adaptador de Soldagem ifm E30150 WELDING ADAPT D60/G1 para Sensores de Processo, Ø 60 mm, Aço Inoxidável 316L, 25 bar
- Confirme que a conexão de processo requerida é para soldagem Ø 60 mm e que o sensor utiliza conexão G 1 interna Aseptoflex Vario.
- Verifique se a parede tem espessura de até 3 mm, conforme recomendação informada para o adaptador.

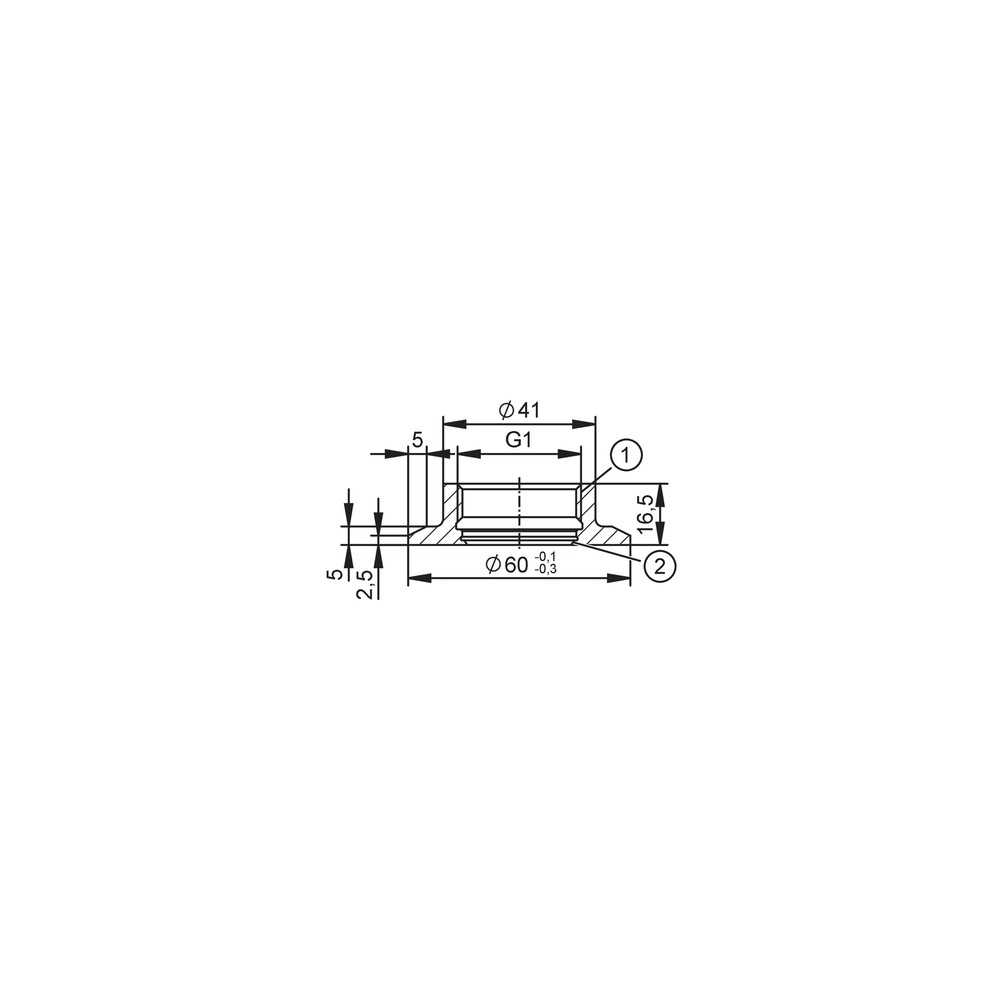

- Consulte o desenho dimensional e o datasheet do fabricante para conferir dimensões e condições antes de preparar a montagem.
- Posicione e solde o adaptador conforme o procedimento de soldagem aprovado para o equipamento e para o material da instalação; a ficha fornecida não especifica parâmetros de soldagem.
- Inspecione a interface e instale o O-ring EPDM 24 × 2 mm (E30054) incluído, verificando assentamento e integridade da vedação.
- Monte o sensor compatível e valide a estanqueidade e as condições de pressão do conjunto segundo os procedimentos da instalação; considere que os 25 bar se referem à conexão sensor–adaptador.
ACESSÓRIOS
- O-ring EPDM 24 × 2 mm, código E30054 (incluído).
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento na interface entre o sensor e o adaptador. | O-ring ausente, danificado, contaminado ou mal assentado; também pode haver incompatibilidade do fluido com a vedação. | Despressurize o conjunto conforme o procedimento da instalação, retire e inspecione o O-ring EPDM 24 × 2 mm e confirme a compatibilidade química com o fluido. |
| O sensor não encaixa ou não rosqueia corretamente. | Conexão do sensor diferente de G 1 rosca interna Aseptoflex Vario ou desalinhamento durante a montagem. | Confira a especificação da conexão do sensor e examine o alinhamento e as roscas antes de reapertar. |
| Deformação ou problema na região de soldagem durante a montagem. | Condição de parede fora da recomendação de até 3 mm ou procedimento de soldagem inadequado à instalação. | Meça a espessura da parede e compare o procedimento de montagem com os requisitos do fabricante e do projeto; a ficha não fornece parâmetros de soldagem. |
| Perda de vedação ou falha sob pressão de operação. | Pressão aplicada à conexão superior a 25 bar, ou pressão do conjunto avaliada com base apenas no limite da conexão sensor–adaptador. | Verifique a pressão real e identifique a interface submetida a ela; confirme a classificação de todos os componentes, pois os 25 bar são especificados para a conexão sensor–adaptador. |
