Adaptador de Soldagem IFM E30149

Pré-visualizar: E30149 IFM - Adaptador de Soldagem IFM Para Sensores de Processo Ø 60mm Aço Inox 316L

E30149 IFM - Adaptador de Soldagem IFM Para Sensores de Processo Ø 60mm Aço Inox 316L

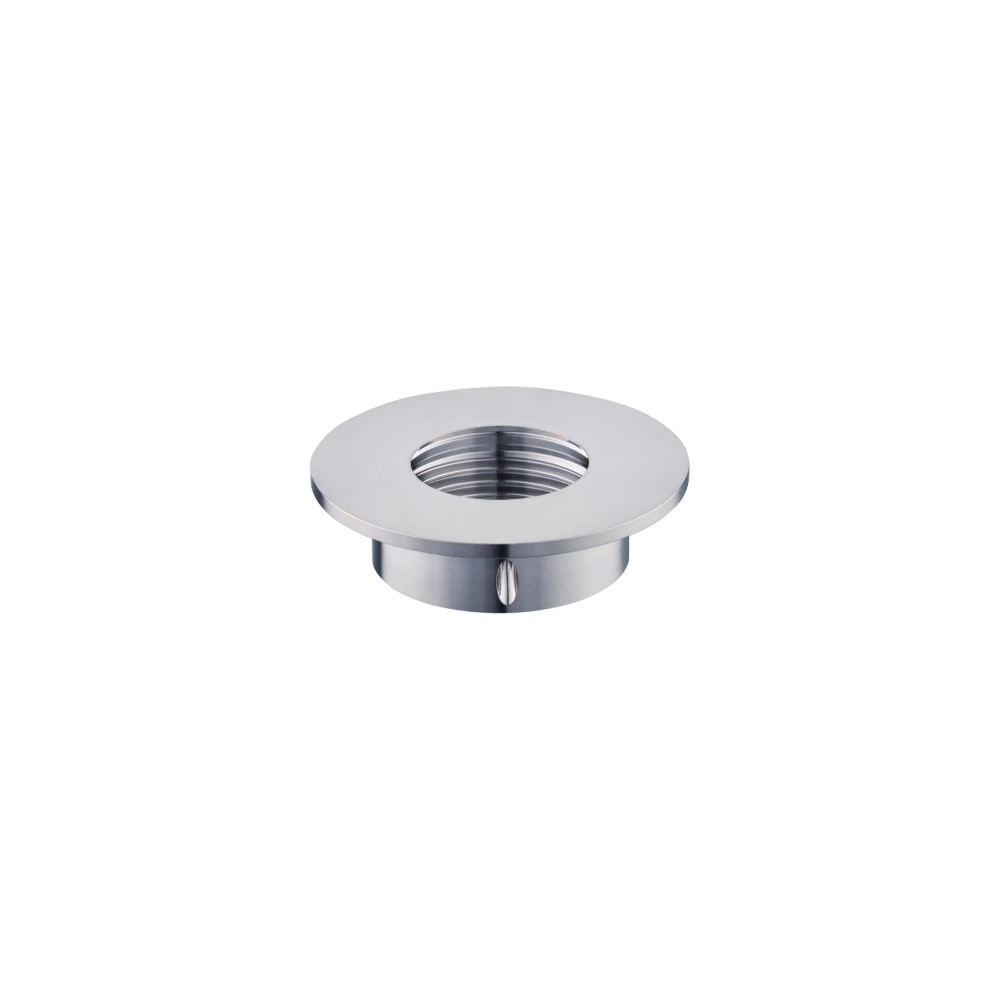

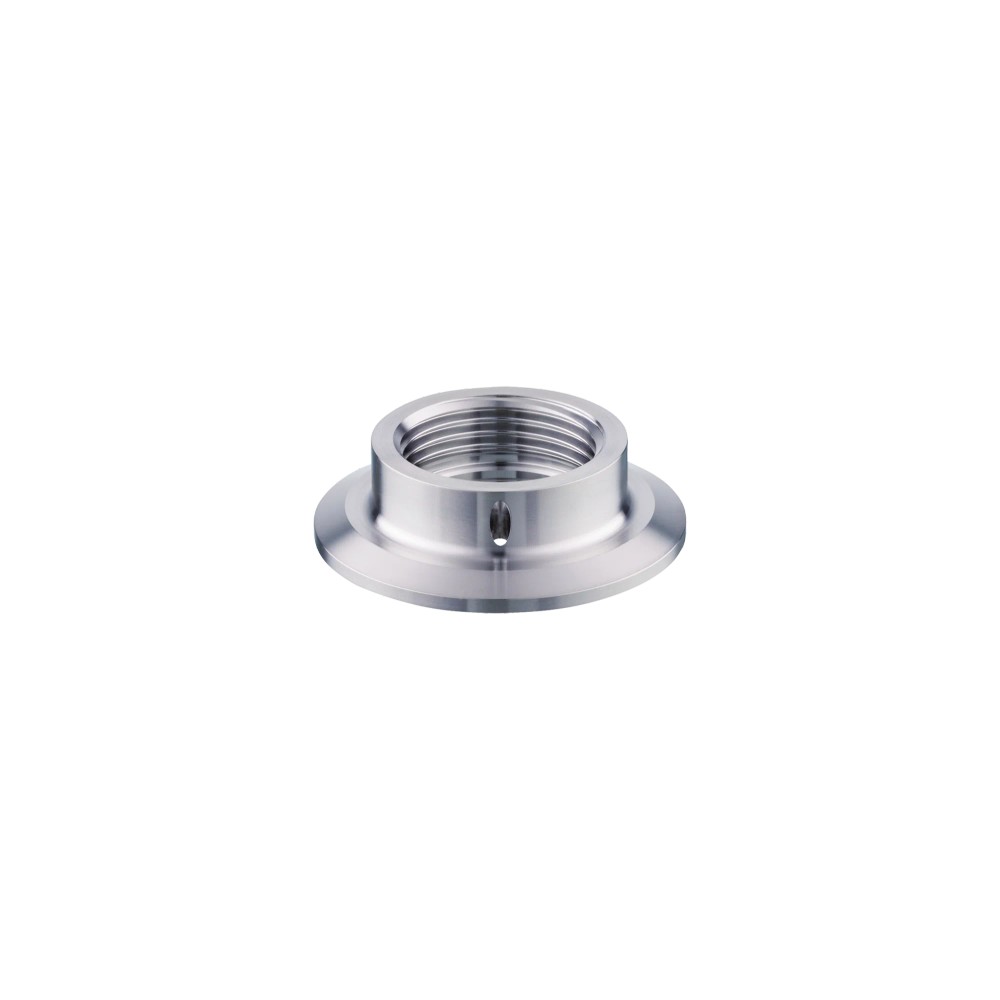

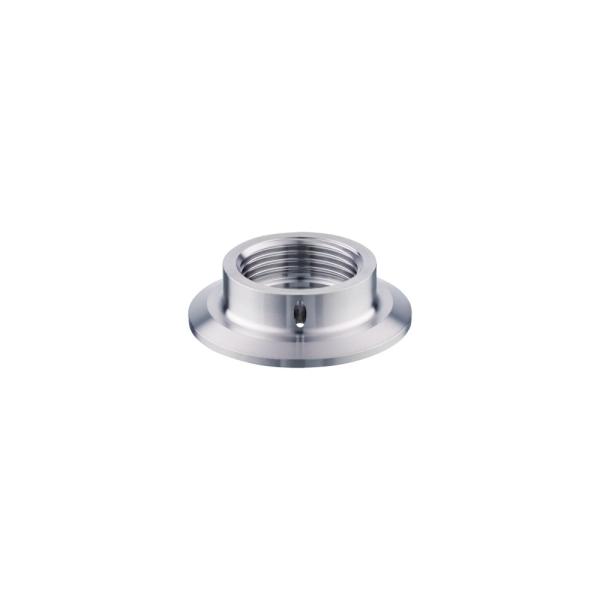

Imagem meramente ilustrativa

R$ 660,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30149
EAN: 4021179314718
NCM do produto: 73269090

Destaques do Produto Diâmetro 60 mm...mais

Fechar menu

Saiba mais sobre: "E30149 IFM - Adaptador de Soldagem IFM Para Sensores de Processo Ø 60mm Aço Inox 316L"

Destaques do Produto

Diâmetro

60 mm

Material

Aço Inoxidável 316L

Conexão

G 1 Rosca Interna

Espessura de Parede

≤ 3 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Soldagem IFM E30149 para Sensores de Processo Ø 60mm Aço Inox 316L

O adaptador de soldagem IFM E30149 é um acessório de fixação em aço inoxidável 316L para sensores de processo com conexão Aseptoflex Vario. Projetado para tubulações com parede de até 3 mm, ele garante montagem higiênica em conformidade com normas FDA e EHEDG. Possui diâmetro de 60 mm e excelente acabamento superficial de 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E30149
Marca	IFM
Material	Aço Inoxidável 316L
Diâmetro	60 mm
Resistência Pressão	25 bar
Rugosidade	Ra < 0,4 μm
Normas	3-A, FDA, EHEDG
Conexão	Aseptoflex Vario G 1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Tubulações sanitárias com parede <= 3mm
Sensores de processo IFM padrão G 1 Aseptoflex Vario
Processos industriais sob normas 3-A, FDA e EHEDG

⚠ Considere outro se precisa de:

Paredes de tanque ou tubulação com espessura > 3mm
Sensores sem rosca Aseptoflex Vario
Aplicações com pressões superiores a 25 bar

APLICAÇÕES E USO

Instalação de sensores em tanques de processamento alimentício.
Fixação de sensores de pressão ou temperatura em tubulações sanitárias.
Sistemas de processamento de bebidas que requerem certificação higiênica.

COMO ESCOLHER

Antes de comprar o Adaptador de Soldagem IFM E30149 para Sensores de Processo Ø 60mm Aço Inox 316L, verifique estes pontos:

Quando utilizar o modelo E30149

Ideal para aplicações sanitárias onde a espessura da parede do processo é igual ou inferior a 3 mm e requer conformidade com normas como 3-A e EHEDG.

Quando buscar alternativas

Busque por outros modelos se a espessura da parede do seu processo exceder 3 mm, ou se a pressão de operação for significativamente superior a 25 bar.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do corpo	1.4435 (Aço inoxidável 316L)	Material padrão para alta resistência à corrosão
Rugosidade da superfície	Ra < 0,4 μm	Indica acabamento higiênico para fácil limpeza
Resistência à pressão	25 bar	Limite de operação para a conexão sensor-adaptador

Conexão e Instalação
Conexão do sensor	G 1 Rosca interna Aseptoflex Vario	Padrão de rosca para sensores de processo IFM
Espessura de parede recomendada	≤ 3 mm	Condição crítica para montagem via solda
Vedação	Anel de vedação EPDM (24 x 2 mm)	Material fornecido para estanqueidade

Aprovações e Conformidade
Certificações	3-A, FDA, EC1935/2004, EHEDG	Normas de conformidade para indústria alimentícia

COMPATIBILIDADE

Comunicação

• Não aplicável (Componente mecânico)

Conexões

Elétrica Não se aplica

Processo Adaptador para soldagem Ø 60 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação de aço inox com espessura de 2mm	✓	Dentro da especificação recomendada de <= 3mm.
Tubulação com parede de 5mm	✗	A espessura de parede excede o limite projetado para este adaptador.
Processo de leite (norma 3-A)	✓	O produto atende às exigências sanitárias 3-A e EHEDG.

INSTALAÇÃO

Como instalar o Adaptador de Soldagem IFM E30149 para Sensores de Processo Ø 60mm Aço Inox 316L

Limpe a área de montagem na tubulação, removendo oxidação e detritos.
Posicione o adaptador de soldagem no orifício preparado, garantindo o alinhamento adequado.
Realize a soldagem TIG de acordo com as boas práticas sanitárias, evitando superaquecimento excessivo.
Após o resfriamento, inspecione a integridade da rosca interna.
Lubrifique levemente o O-Ring EPDM com lubrificante compatível com a aplicação.
Insira o sensor na rosca interna do adaptador e aperte conforme o torque recomendado pelo fabricante do sensor.

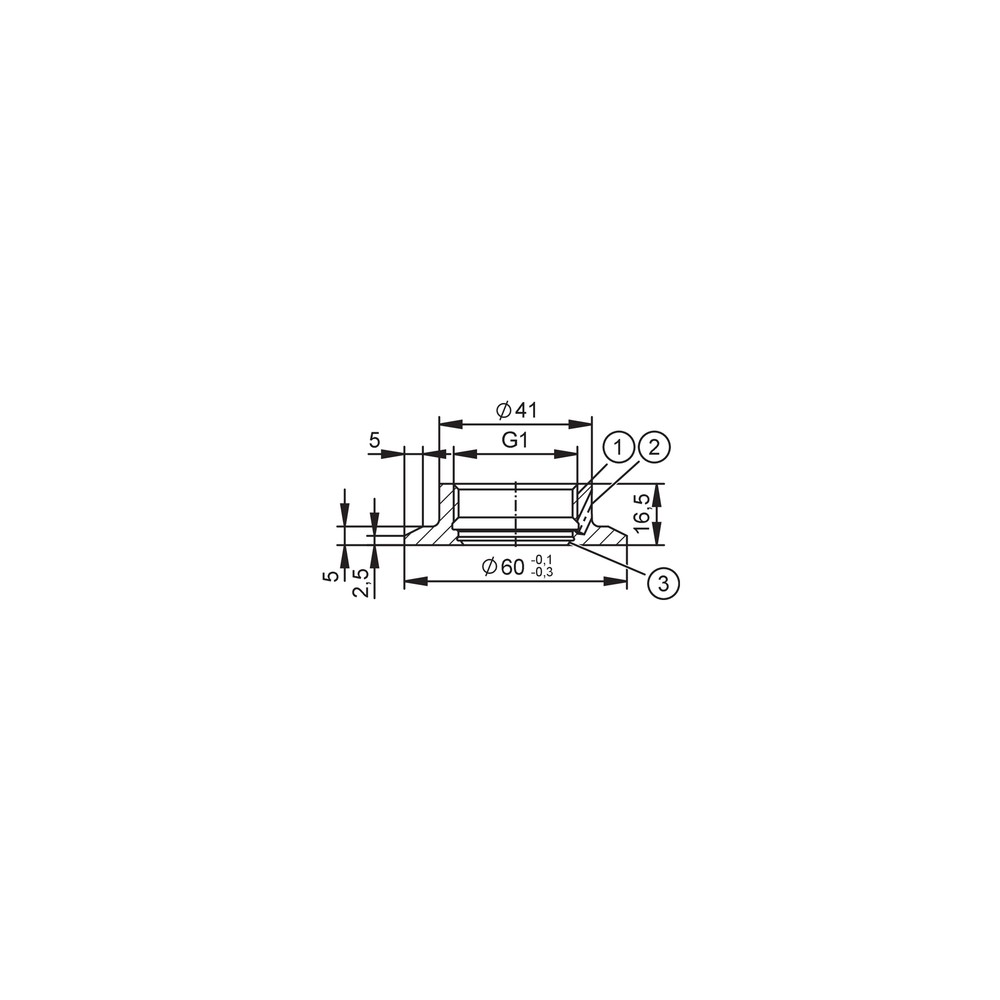

Desenho Dimensional

ACESSÓRIOS

O-Ring 24x2mm EPDM (item incluso)
O-Ring 24x2mm FKM (opcional E30123)
O-Ring 24x2mm EPDM FCM China (opcional E30163)
Protetor de lixamento (opcional E30160)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dificuldade em soldar ou vedar corretamente.	Uso de espessura de parede maior que a recomendada.	Verificar se a espessura da tubulação está dentro do limite de 3 mm.
Vazamento na base do sensor.	Falha na vedação (O-Ring).	Inspeccionar o anel de vedação quanto a cortes ou deformações.
Sensor não rosqueia totalmente.	Acúmulo de material na rosca.	Limpar a rosca interna e verificar sinais de obstrução.
Deformação da geometria do adaptador.	Soldagem indevida.	Verificar o empenamento ou alteração na rosca após o resfriamento da solda.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador de soldagem E30149 da IFM?

O adaptador de soldagem E30149 é um componente em aço inoxidável 316L projetado para permitir a montagem higiênica de sensores de processo com conexão Aseptoflex Vario em tubulações ou tanques.

Quais itens acompanham o produto na embalagem?

Ele acompanha um anel de vedação (O-Ring) em EPDM (24 x 2 mm), essencial para garantir a vedação estanque entre o sensor e o adaptador.

Posso usar este adaptador em tubulações muito espessas?

Este adaptador não é indicado para paredes de tubulação com espessura superior a 3 mm, pois o projeto de soldagem e a vedação são otimizados para esta espessura máxima.

Este adaptador serve para qualquer sensor de processo?

Não, este modelo não é compatível com sensores que não utilizem o padrão de conexão de rosca interna Aseptoflex Vario G 1.

O que fazer se houver vazamento na instalação?

Caso perceba vazamento na interface entre o sensor e o adaptador, verifique a integridade do anel de vedação e se o torque de aperto está conforme as especificações do manual do sensor.

Por que a rosca do sensor não encaixa corretamente?

Se houver dificuldade na rosca, verifique se há acúmulo de detritos nos filetes ou se o adaptador sofreu deformação térmica excessiva durante o processo de soldagem.

Devo escolher este adaptador ou outra peça de fixação?

O E30149 é uma peça dedicada para fixação sanitária em ambientes que exigem conformidade 3-A e FDA, enquanto outros adaptadores podem ser focados em pressões diferentes ou tipos de conexão distintos.

Qual o critério para definir entre diferentes adaptadores de soldagem?

A escolha depende da espessura da parede do seu processo e da certificação higiênica exigida; verifique se a aplicação requer a vedação específica em EPDM inclusa.

Quais os cuidados principais na instalação via solda?

A soldagem deve ser realizada por um profissional qualificado, garantindo o alinhamento correto e evitando o superaquecimento, que pode danificar a superfície polida ou deformar a rosca.

Este adaptador é certificado para indústria alimentícia?

Sim, este componente possui certificações sanitárias internacionais, incluindo 3-A, FDA, EC1935/2004 e EHEDG, garantindo sua adequação para ambientes de processamento de alimentos e bebidas.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Padrão de conexão mecânica da IFM para sensores de processo, focado em vedações higiênicas. (Ref.: Conexão do sensor)

Aço Inoxidável 316L (1.4435)

Material de alta resistência à corrosão, frequentemente utilizado em aplicações que exigem conformidade com normas sanitárias. (Ref.: Material do corpo)

Rugosidade (Ra)

Medida da textura da superfície; um valor de 0,4 μm indica uma superfície altamente lisa para evitar acúmulo de resíduos. (Ref.: Rugosidade da superfície)

EHEDG

European Hygienic Engineering & Design Group, norma que define requisitos para equipamentos em contato com alimentos. (Ref.: Aprovações)

Vedação EPDM

Elastômero sintético resistente ao calor e a agentes químicos comuns em processos de limpeza industrial (CIP/SIP). (Ref.: Vedação)
