Adaptador de Fixação IFM E30144

Pré-visualizar: E30144 IFM - Adaptador de Fixação ifm Sensores de Processo G 1/2 para 6 mm Inox

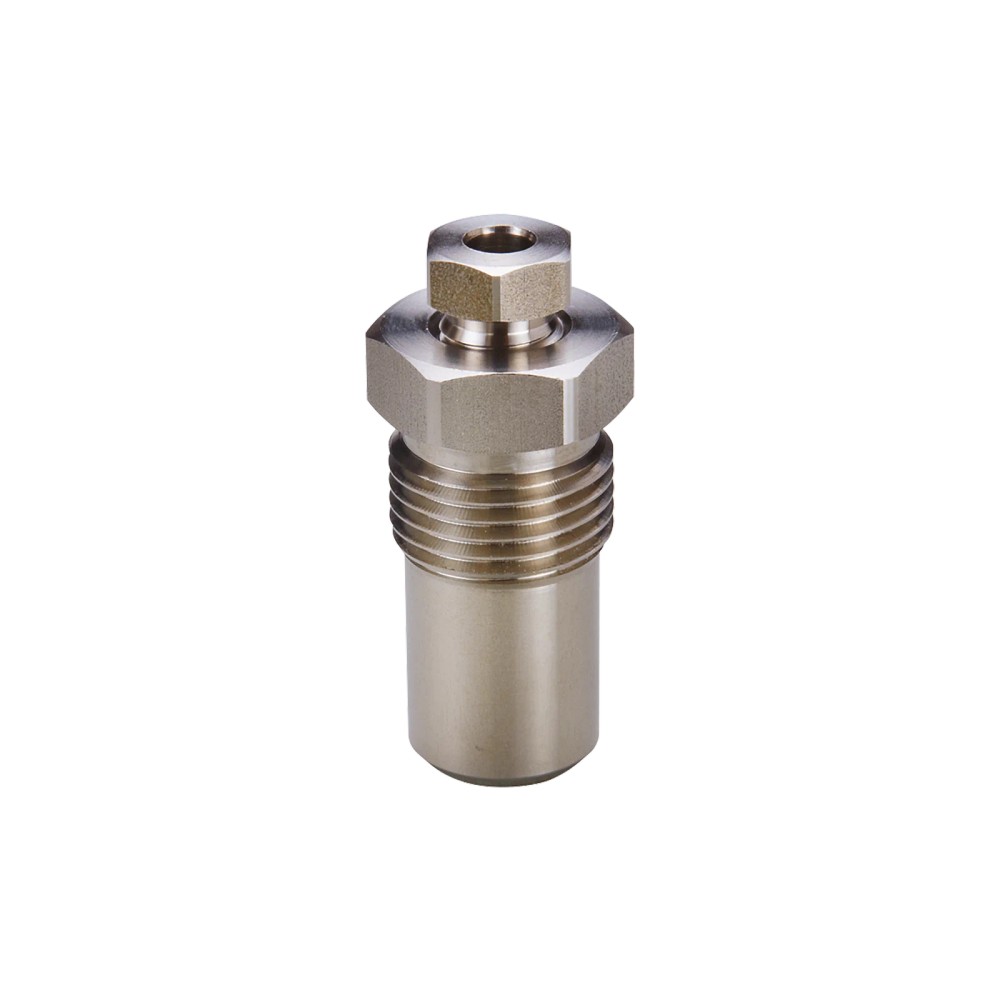

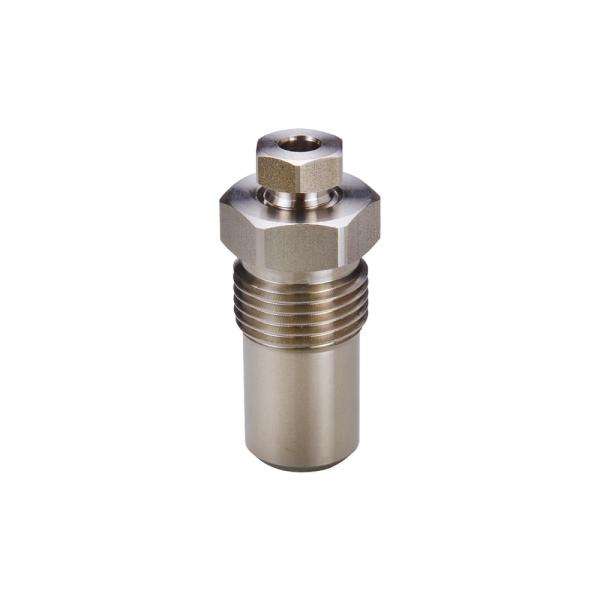

E30144 IFM - Adaptador de Fixação ifm Sensores de Processo G 1/2 para 6 mm Inox

Imagem meramente ilustrativa

R$ 620,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30144
EAN: 4021179284233
NCM do produto: 73072900

Destaques do Produto Diâmetro de conexão do sensor...mais

Fechar menu

Saiba mais sobre: "E30144 IFM - Adaptador de Fixação ifm Sensores de Processo G 1/2 para 6 mm Inox"

Destaques do Produto

Diâmetro de conexão do sensor

Ø 6 mm

Conexão de processo

G 1/2 com cone de vedação

Pressão máxima declarada

10 bar

Faixa de temperatura

-10 a 150 °C

Material do anel de fixação

PEEK

Compatibilidade de aplicação declarada

Sistemas higiênicos; meios pastosos e sólidos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30144 ifm — Adaptador de fixação para sensores de processo, G 1/2 cone de vedação para sensor Ø 6 mm, aço inoxidável 1.4404 (316L)

O E30144 é um adaptador de fixação para montar sensores de processo ifm com conexão de Ø 6 mm em uma conexão de processo G 1/2 com cone de vedação. Seu corpo é de aço inoxidável 1.4404 (316L), com anel de fixação em PEEK. É especificado para pressão de até 10 bar e faixa de operação de -10 a 150 °C. A ficha também informa acabamento Ra < 0,8 μm e certificações relacionadas a contato com alimentos e limpeza higiênica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de fixação para sensores de processo
SKU / part number	E30144
Conexão do sensor	Ø 6 mm
Conexão de processo	G 1/2, cone de vedação
Material do corpo	Aço inoxidável 1.4404 (316L)
Material do anel de fixação	PEEK
Resistência à pressão	10 bar / 1 MPa
Faixa de temperatura de operação	-10 a 150 °C
Rugosidade da superfície	Ra < 0,8 μm
Certificações e características declaradas	EC 1935/2004, FDA, FCM, FCM JP; Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão Ø 6 mm e montagem compatível com o adaptador.
Instalações com conexão de processo G 1/2 com cone de vedação.
Aplicações em sistemas higiênicos dentro dos limites declarados de 10 bar e -10 a 150 °C, após verificar a compatibilidade do fluido com os materiais.

⚠ Considere outro se precisa de:

Não selecionar para sensores cujo diâmetro de conexão não seja Ø 6 mm sem confirmação de compatibilidade pelo fabricante.
Não usar em conexão de processo diferente de G 1/2 com cone de vedação sem confirmar a adaptação mecânica necessária.
Não exceder os limites declarados de 10 bar ou a faixa de -10 a 150 °C.
Não presumir compatibilidade química com qualquer fluido: a ficha exige verificar a compatibilidade entre o fluido e os materiais do produto.

APLICAÇÕES E USO

Uso declarado em sistemas higiênicos com sensores de processo de conexão Ø 6 mm e interface de processo G 1/2 com cone de vedação.
A ficha recomenda meios pastosos e sólidos; a seleção deve considerar a compatibilidade química do fluido com o corpo em aço inoxidável 1.4404 e o anel de PEEK.
A aplicação deve permanecer dentro da pressão especificada de 10 bar e da faixa de temperatura de -10 a 150 °C.
A ficha declara Hygienic Cleanable, acabamento Ra < 0,8 μm e certificações EC 1935/2004, FDA, FCM e FCM JP. A validação para o processo específico cabe ao responsável pela instalação.

COMO ESCOLHER

Antes de comprar o E30144 ifm — Adaptador de fixação para sensores de processo, G 1/2 cone de vedação para sensor Ø 6 mm, aço inoxidável 1.4404 (316L), verifique estes pontos:

Escolha o E30144 quando

O sensor tiver conexão Ø 6 mm, o ponto de montagem aceitar G 1/2 com cone de vedação e as condições estiverem dentro de 10 bar e -10 a 150 °C. Confirme também a compatibilidade do fluido com o aço inoxidável 1.4404 e o PEEK.

Verifique outra configuração quando

O sensor não tiver conexão Ø 6 mm ou a conexão de processo exigida não for G 1/2 com cone de vedação. A ficha não informa adaptadores alternativos nem compatibilidade com outras dimensões; consulte o fabricante antes de especificar.

Valide a aplicação higiênica

A ficha declara uso em sistemas higiênicos e acabamento Ra < 0,8 μm, além das certificações indicadas. Avalie a compatibilidade do fluido e as condições reais do processo; a classificação segundo a diretiva de equipamentos sob pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de fixação para sensores de processo	Componente mecânico para montagem de sensores de processo.
Aplicação declarada	Sistemas higiênicos	Aplicação informada na ficha do produto.
Fluidos recomendados	Meios pastosos e sólidos	A compatibilidade entre o fluido e os materiais do produto deve ser verificada em cada aplicação.
Modelo	G 1/2 COMPRESSION FITTING	Designação do modelo indicada nos dados do produto.

Conexões e montagem
Conexão do sensor	Ø 6 mm	Diâmetro especificado para a conexão do sensor.
Conexão de processo	G 1/2 com cone de vedação	Conexão mecânica para o processo.
Componentes incluídos	Parafuso de fixação, anel de fixação e adaptador de rosca	Componentes enumerados na ficha; a quantidade de peças de cada componente não é especificada.
Torque	< 10 Nm; torque máximo indicado: 10 Nm	Observar o limite indicado durante a montagem.
Estanqueidade	A ficha indica 'sim' para estanqueidade perfeita	Característica declarada pelo fabricante; depende da montagem correta e da aplicação.

Materiais e superfície
Material do corpo	Aço inoxidável 1.4404 (316L)	Material do adaptador informado na ficha.
Material do anel de fixação	PEEK	Material especificado para o anel de fixação.
Rugosidade da superfície	Ra < 0,8 μm	Característica superficial declarada para o produto.

Limites de operação
Resistência à pressão	10 bar / 1 MPa	Limite de pressão informado na ficha.
Faixa de temperatura de operação	-10 a 150 °C	Faixa de temperatura declarada para operação.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário/operador.	A classificação não é universal para o produto; deve ser avaliada para a aplicação específica.

Conformidade e higiene
Aprovações e certificações	EC 1935/2004; FDA; FCM; FCM JP; Hygienic Cleanable	Declarações de conformidade e característica de limpeza informadas na ficha.

Dados logísticos e identificação
Marca	ifm	Fabricante indicado para o produto.
SKU / part number	E30144	Código de identificação do produto.
GTIN	4021179284233	Código global de identificação informado na ficha.
Quantidade por embalagem	1 peça	Quantidade de embalagem declarada.
Peso	102,8 g	Peso informado no conjunto de dados do produto.
NCM	7307.29.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável como conexão elétrica: o E30144 é um adaptador de fixação mecânico e a ficha não especifica conexão elétrica, alimentação ou sinal.

Processo G 1/2 com cone de vedação; conexão para sensor Ø 6 mm. A compatibilidade mecânica do sensor depende de corresponder a esse diâmetro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão Ø 6 mm e ponto de processo G 1/2 com cone de vedação	✓	As duas conexões correspondem às dimensões declaradas para o adaptador.
Aplicação com pressão de até 10 bar e temperatura entre -10 e 150 °C	✓	Esses são os limites declarados na ficha; a compatibilidade do fluido com os materiais também deve ser verificada.
Sensor com diâmetro diferente de Ø 6 mm	✗	A conexão do sensor especificada para este adaptador é Ø 6 mm; a ficha não confirma outros diâmetros.
Processo com conexão diferente de G 1/2 com cone de vedação	✗	A conexão de processo declarada é G 1/2 com cone de vedação; não há informação de adaptabilidade a outras conexões.
Aplicação que exige conexão elétrica, protocolo ou transmissão de sinal pelo adaptador	✗	O produto é um componente mecânico de fixação e a ficha não declara função elétrica ou de comunicação.

INSTALAÇÃO

Como instalar o E30144 ifm — Adaptador de fixação para sensores de processo, G 1/2 cone de vedação para sensor Ø 6 mm, aço inoxidável 1.4404 (316L)

Confirme que o sensor possui conexão Ø 6 mm e que o ponto de processo corresponde a G 1/2 com cone de vedação.
Verifique a compatibilidade entre o fluido do processo e o aço inoxidável 1.4404 e o PEEK.
Inspecione o adaptador e os componentes incluídos antes da montagem; não utilize peças danificadas.
Monte o sensor e os componentes de fixação conforme o desenho e as instruções do fabricante.
Aplique torque inferior a 10 Nm, respeitando o limite indicado na ficha.
Após a montagem, verifique a vedação e confirme que pressão e temperatura permanecem dentro dos limites declarados.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

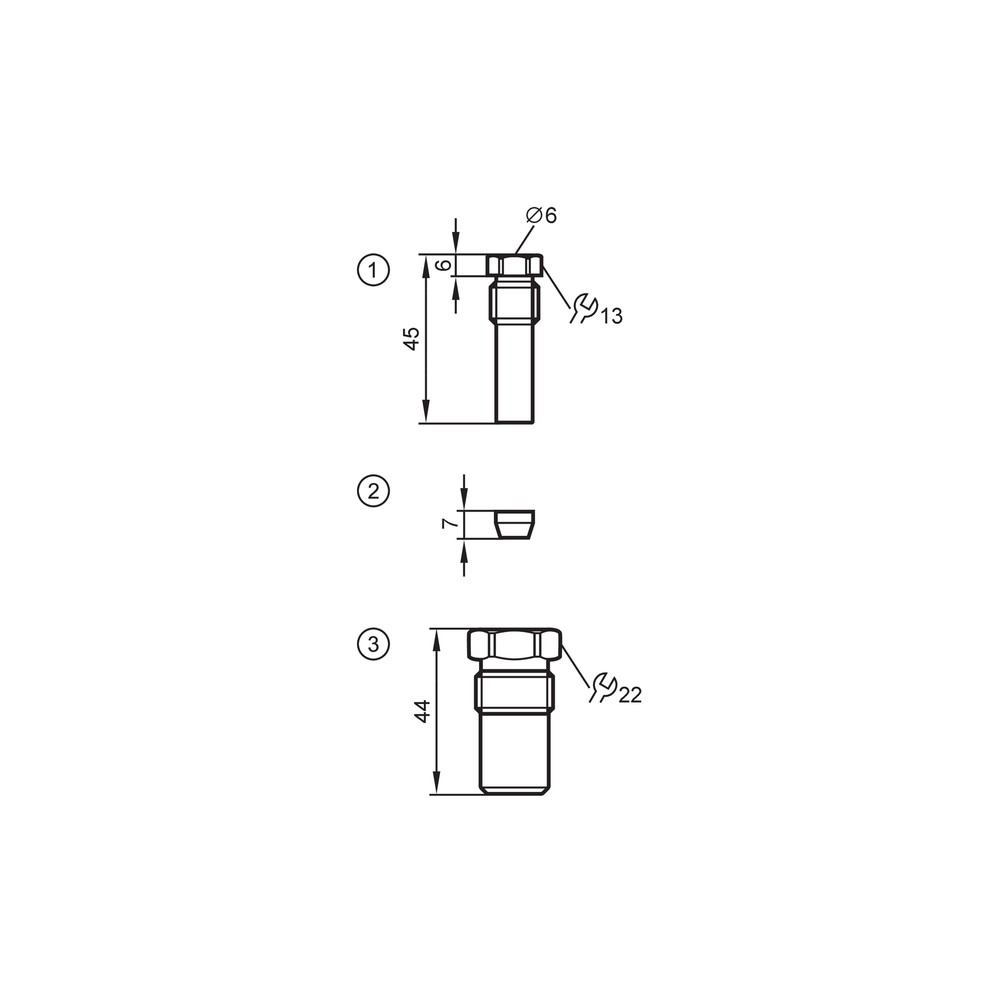

Ficha técnica E30144 em português (Datasheet) Desenho em escala E30144 (Desenho Dimensional)
