Adaptador Rosqueável IFM E30143

Pré-visualizar: E30143 IFM - Adaptador Rosqueável ifm Sensores de Processo G1/4A, Inox 316L, 800 bar

E30143 IFM - Adaptador Rosqueável ifm Sensores de Processo G1/4A, Inox 316L, 800 bar

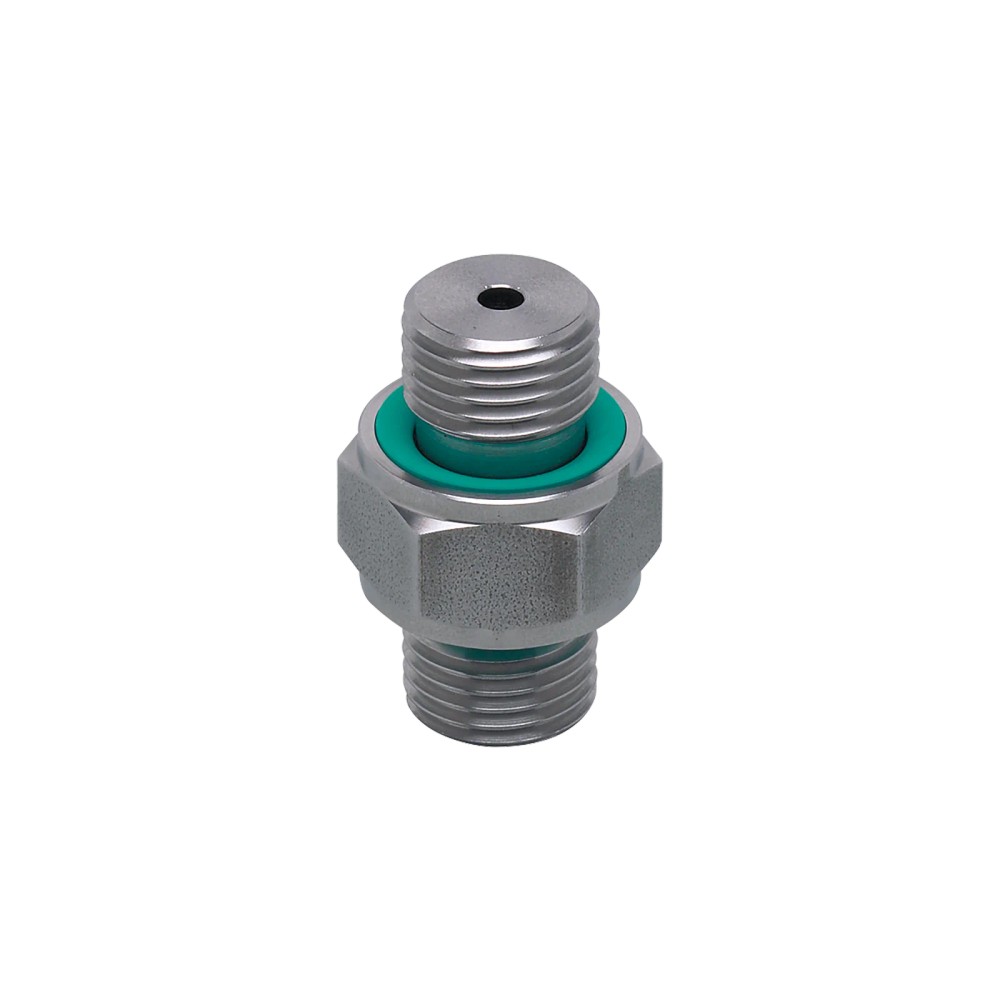

Imagem meramente ilustrativa

R$ 218,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30143
EAN: 4021179282000
NCM do produto: 73269090

Destaques do Produto Material Aço...mais

Fechar menu

Saiba mais sobre: "E30143 IFM - Adaptador Rosqueável ifm Sensores de Processo G1/4A, Inox 316L, 800 bar"

Destaques do Produto

Material

Aço inoxidável 316L

Pressão Máx.

800 bar

Conexão

G 1/4

Vedação

FKM (DIN 3869)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador Rosqueável ifm E30143 - G1/4A para Sensores de Processo, Aço Inox 316L

O E30143 é um adaptador rosqueável de alta resistência, desenvolvido pela ifm para conectar sensores de processo com rosca G 1/4 em sistemas de até 800 bar. Construído em aço inoxidável 316L, oferece robustez superior contra corrosão e ambientes industriais agressivos. Acompanha vedação em FKM conforme norma DIN 3869, garantindo uma conexão estanque e segura.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E30143
Marca	ifm
Pressão	800 bar
Rosca	G 1/4A
Material	Aço 316L
Vedação	FKM
Norma Vedação	DIN 3869
Peso	44.2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de pressão e processo ifm com conexão G 1/4
Sistemas hidráulicos e pneumáticos de alta pressão
Ambientes industriais que exigem resistência à corrosão (V4A)

⚠ Considere outro se precisa de:

Instalação em roscas que não sigam o padrão DIN EN ISO 1179-2
Uso em sistemas de pressão superior a 800 bar
Aplicação com fluidos corrosivos incompatíveis com aço 316L ou FKM

APLICAÇÕES E USO

Adaptação de sensores de pressão em linhas hidráulicas de alta pressão.
Integração de equipamentos de monitoramento de processos em máquinas industriais.
Aplicações que exigem resistência à corrosão e longa durabilidade em ambiente estático.

COMO ESCOLHER

Antes de comprar o Adaptador Rosqueável ifm E30143 - G1/4A para Sensores de Processo, Aço Inox 316L, verifique estes pontos:

Escolha o E30143 quando

Necessitar conectar sensores com rosca G 1/4 em sistemas de alta pressão (até 800 bar) e precisar de um material resistente à corrosão como o Aço Inox 316L.

Busque outra opção quando

A rosca do seu processo for diferente de G 1/4 ou se a aplicação exigir um material de vedação específico que não seja FKM (ex: EPDM para fluidos incompatíveis com fluoroelastômeros).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material	Aço inoxidável 1.4404 (316L)	Especificação do material do corpo para resistência à corrosão.
Resistência à pressão	800 bar	Limite máximo de pressão operacional permitido.
Material de vedação	FKM	Material elastomérico do anel de vedação incluso.
Norma de vedação	DIN 3869	Referência normativa para o formato da vedação.

Interfaces
Conexão do sensor	G 1/4 rosca externa	Interface de conexão padrão para o sensor.
Conexão de processo	G 1/4 rosca externa DIN EN ISO 1179-2	Interface de montagem no processo industrial.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico passivo)

Processo G 1/4 rosca externa DIN EN ISO 1179-2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de pressão ifm com rosca G 1/4	✓	O adaptador é projetado especificamente para este padrão de rosca, garantindo compatibilidade mecânica total.
Aplicações em sistemas pneumáticos de baixa pressão	✓	Embora suporte até 800 bar, o produto é perfeitamente adequado para pressões menores dentro da especificação de rosca G 1/4.
Uso em conexões hidráulicas G 1/2	✗	O componente é estritamente G 1/4; dimensões de rosca incompatíveis impedirão a vedação e o encaixe seguro.

INSTALAÇÃO

Como instalar o Adaptador Rosqueável ifm E30143 - G1/4A para Sensores de Processo, Aço Inox 316L

Limpe as superfícies de contato e as roscas para remover detritos.
Verifique se o anel de vedação FKM está corretamente posicionado no alojamento do adaptador.
Insira o adaptador na conexão de processo de forma manual para evitar danos às roscas (iniciar o rosqueamento manualmente).
Utilize uma chave adequada na seção hexagonal central para realizar o aperto final.
Aplique o torque recomendado para roscas tipo G para garantir a vedação DIN 3869 sem exceder a resistência do componente.
Verifique a ausência de vazamentos após a pressurização inicial do sistema.

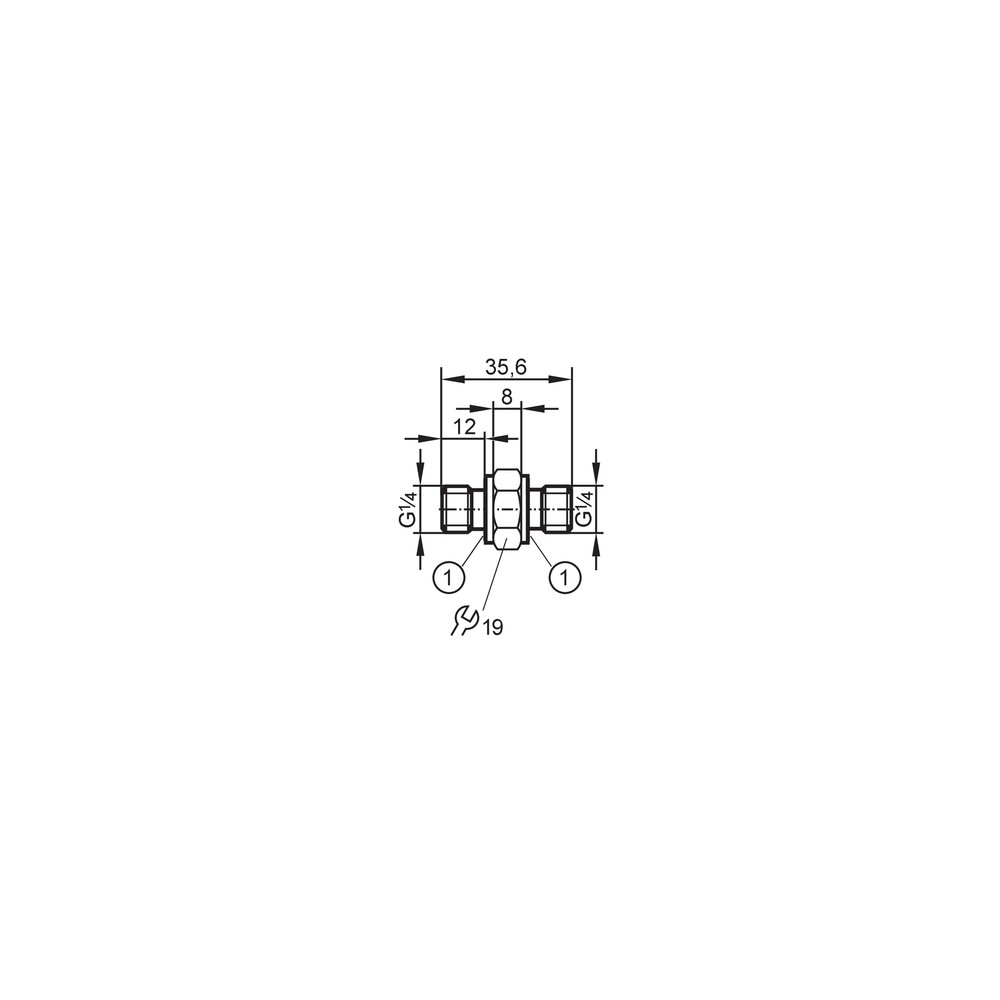

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão rosqueada.	Aperto insuficiente ou desalinhamento do anel de vedação.	Verificar se o torque aplicado está de acordo com as especificações da rosca G 1/4 e inspecionar o anel FKM.
Deformação física ou falha catastrófica da vedação.	Pressão de operação excedendo o limite de 800 bar.	Monitorar se o sistema opera dentro dos limites nominais de pressão máxima.
Degradação da vedação ou corrosão do corpo do adaptador.	Incompatibilidade química do fluido com o material FKM ou aço 316L.	Conferir a tabela de compatibilidade química dos materiais contra o fluido do processo.
Dificuldade de encaixe ou impossibilidade de vedação.	Rosca da conexão de processo do equipamento danificada.	Inspecionar as roscas macho e fêmea em busca de rebarbas ou danos mecânicos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do E30143 (Datasheet) Desenho em escala do adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador E30143 da ifm?

O E30143 é um adaptador rosqueável fabricado em aço inoxidável 316L, projetado para integrar sensores de processo com conexão G 1/4A em sistemas industriais que exigem alta resistência à pressão, suportando até 800 bar.

Para qual tipo de aplicação este adaptador é indicado?

Ele é destinado principalmente para aplicações em sensores de processo onde há necessidade de conexão roscada G 1/4, garantindo estanqueidade e segurança em ambientes de alta pressão.

Existe alguma restrição de uso para este adaptador?

Este adaptador não é indicado para conexões de processo que não utilizem o padrão G 1/4A (DIN EN ISO 1179-2) ou para fluidos agressivos que não sejam compatíveis com aço inoxidável 316L e vedações em FKM.

Qual o limite de pressão suportado pelo E30143?

Não utilize este componente em ambientes com pressão superior a 800 bar, pois isso compromete a integridade estrutural e a vedação, podendo causar vazamentos graves.

Como identificar uma falha na vedação durante a operação?

Sintomas como vazamento na rosca ou perda de pressão no sistema indicam falha na vedação ou aperto incorreto, exigindo a inspeção imediata do anel de vedação FKM e do torque aplicado.

O que verificar antes de substituir a peça em caso de vazamento?

Verifique primeiramente o estado do anel de vedação FKM e a limpeza das roscas; caso não haja danos visíveis, reavalie se o torque de instalação seguiu as normas de torque recomendadas para roscas G 1/4.

Por que optar pelo E30143 em vez de adaptadores comuns de mercado?

O adaptador avulso E30143 é a solução ideal quando se busca padronização e resistência superior em aço inoxidável 316L, diferindo de adaptadores de latão que apresentam menor resistência à corrosão e pressões elevadas.

Como decidir entre este adaptador e outros modelos da linha?

A escolha entre modelos depende exclusivamente da compatibilidade das roscas de processo. O E30143 é específico para G 1/4A; verifique se o seu sensor e o bloco de conexão no campo seguem estritamente esta especificação.

Quais cuidados tomar durante a instalação deste adaptador?

A instalação deve ser feita com chave de aperto adequada para a seção hexagonal, garantindo que a vedação FKM esteja corretamente assentada no alojamento para evitar danos durante o aperto.

Qual a procedência deste componente?

Este é um produto original ifm, fabricado sob rigorosos padrões industriais; a procedência garante a conformidade com as especificações de material e resistência à pressão indicadas na folha de dados.

GLOSSÁRIO TÉCNICO

Aço 316L (1.4404)

Aço inoxidável austenítico de baixo carbono, com excelente resistência à corrosão em ambientes severos. (Ref.: Material do corpo)

G 1/4A

Padrão de rosca cilíndrica para tubos (Gas thread), conforme norma DIN EN ISO 1179-2. (Ref.: Conexão de processo)

FKM

Fluoroelastômero de alta performance, utilizado em anéis de vedação devido à sua resistência química e térmica. (Ref.: Material da vedação)

DIN 3869

Norma técnica que define as dimensões para anéis de vedação elastoméricos de perfil especial. (Ref.: Norma de vedação)

800 bar

Unidade de pressão nominal máxima suportada pelo componente, equivalente a 80 MPa. (Ref.: Resistência à pressão)
