Sifão para Sensor de Pressão IFM E30141 G 1/2

Pré-visualizar: E30141 IFM - Sifão para Sensor de Pressão IFM Proteção para Fluidos Industriais G 1/2 Aço 1.0345

E30141 IFM - Sifão para Sensor de Pressão IFM Proteção para Fluidos Industriais G 1/2 Aço 1.0345

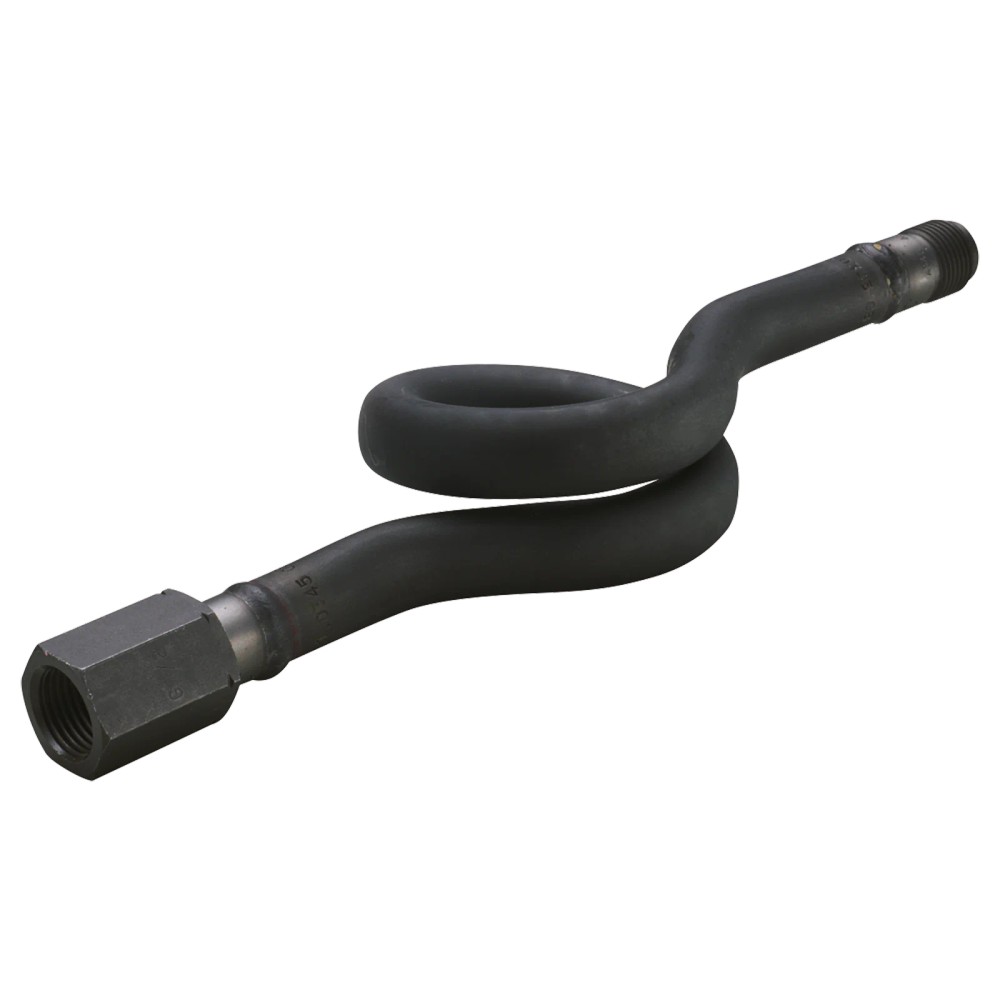

Imagem meramente ilustrativa

R$ 487,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30141
EAN: 4021179280204
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30141 IFM - Sifão para Sensor de Pressão IFM Proteção para Fluidos Industriais G 1/2 Aço 1.0345"

Destaques do Produto

Conexão do sensor

G 1/2

Conexão de processo

G 1/2

Material do corpo

Aço 1.0345

Fluido indicado

Líquido ou gasoso; verificar compatibilidade química

Redução de temperatura da água informada

85 °C para 35 °C; 150 °C para 50 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30141 IFM – Sifão para sensor de pressão, G 1/2, aço 1.0345

O IFM E30141 é um sifão para aplicações industriais com fluidos líquidos e gasosos. É instalado entre o processo e um sensor de pressão compatível, com conexões G 1/2 no lado do sensor e do processo. Seu corpo é de aço 1.0345 e a ficha informa conformidade com DIN 16283. Para água, a redução de temperatura indicada é de 85 °C na entrada para 35 °C na saída, ou de 150 °C para 50 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sifão para sensor de pressão
Fabricante	IFM
Código do produto	E30141
Conexão do sensor	G 1/2
Conexão de processo	G 1/2
Material do corpo	Aço 1.0345
Norma informada	DIN 16283
Material de vedação incluído	PTFE; 2 vedações
Fluidos indicados	Líquidos e gasosos
Peso	758,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com fluidos líquidos ou gasosos, desde que a compatibilidade do fluido com os materiais do produto seja confirmada.
Montagens em que sensor e processo tenham conexão G 1/2 e o sifão seja adequado à instalação prevista.
Aplicações com água em que as condições correspondam aos valores de redução de temperatura informados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione sem verificar a compatibilidade química do fluido com o aço 1.0345 e as vedações de PTFE.
Não use os valores de redução de temperatura da água como especificação para outros fluidos; a ficha só informa esses valores para água.
Não conclua a classificação conforme a Diretiva de Equipamentos sob Pressão apenas pelo modelo: a ficha determina que ela depende da aplicação e deve ser avaliada pelo usuário ou operador.

APLICAÇÕES E USO

Uso industrial com fluidos líquidos ou gasosos, sujeito à verificação da compatibilidade química com o aço 1.0345 e as vedações de PTFE.
Em instalações com água, a ficha apresenta como referências térmicas 85 °C na frente e 35 °C atrás, ou 150 °C na frente e 50 °C atrás, considerando temperatura ambiente de 25 °C. Esses valores não devem ser extrapolados para fluidos diferentes.
A utilização com outros fluidos ou condições de processo é uma possibilidade condicionada: a ficha não fornece limites gerais de pressão ou temperatura. Confirme os parâmetros de projeto no datasheet e com o fabricante.
A adequação da classificação conforme a Diretiva de Equipamentos sob Pressão deve ser avaliada pelo usuário ou operador para a aplicação específica.

COMO ESCOLHER

Antes de comprar o E30141 IFM – Sifão para sensor de pressão, G 1/2, aço 1.0345, verifique estes pontos:

Quando escolher o E30141

Escolha-o quando a instalação exigir um sifão para sensor de pressão, as conexões do sensor e do processo forem G 1/2 e os materiais forem compatíveis com o fluido. Para água, confira se os valores de redução de temperatura documentados correspondem às condições do processo.

Quando avaliar outra configuração

Procure um produto com conexões diferentes se a instalação não tiver G 1/2. Se a composição do fluido, as condições de pressão ou temperatura ou a classificação conforme a Diretiva de Equipamentos sob Pressão não estiverem validadas para a aplicação, consulte o datasheet e o fabricante antes de selecionar; a ficha disponível não especifica limites gerais de pressão ou temperatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Sifão	Acessório mecânico para aplicação com sensor de pressão.
Fabricante	IFM / ifm electronic	Marca indicada na ficha do produto.
Modelo e SKU	E30141	Código de identificação do produto.
GTIN	4021179280204	Identificador comercial informado no anúncio.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.90.90	Classificação fiscal informada nos dados do produto.

Área de aplicação e fluidos
Aplicação	Industrial	Aplicação indicada na ficha.
Fluidos compatíveis indicados	Líquidos e gasosos	A compatibilidade do fluido com as substâncias do produto deve ser verificada em cada aplicação.

Conexões
Conexão do sensor	G 1/2	Conexão mecânica no lado do sensor.
Conexão de processo	G 1/2	Conexão mecânica no lado do processo.

Dados mecânicos e materiais
Material do corpo	Aço 1.0345	Material especificado para o produto.
Norma	1 manga conforme DIN 16283	Descrição normativa fornecida na ficha.
Material de vedação incluído	2 vedações de PTFE	Material e quantidade de vedações informados como incluídos.
Peso	758,2 g	Valor indicado nos dados do produto.

Dados térmicos
Redução de temperatura da água	85 °C na frente para 35 °C atrás	Condição indicada para água com temperatura ambiente de 25 °C.
Redução de temperatura da água	150 °C na frente para 50 °C atrás	Condição indicada para água com temperatura ambiente de 25 °C; não extrapolar para outros fluidos.

Conformidade e segurança de aplicação
Compatibilidade entre fluido e materiais	Deve ser verificada em todas as aplicações	Instrução de segurança expressa na ficha.
Diretiva de Equipamentos sob Pressão (DESP)	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E30141 é um sifão mecânico, sem interface de comunicação indicada.

Conexões

Elétrica Não aplicável: não há conexão elétrica especificada para este acessório mecânico.

Processo G 1/2; a conexão do sensor também é G 1/2. Verifique o padrão e a compatibilidade mecânica da instalação antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor e processo em G 1/2, fluido líquido ou gasoso compatível com os materiais	✓	As conexões G 1/2 nos dois lados e a aplicação com fluidos líquidos e gasosos estão informadas na ficha; a compatibilidade química deve ser verificada.
Aplicação com água dentro dos pares de temperatura de redução documentados	✓	A ficha informa redução de 85 °C para 35 °C e de 150 °C para 50 °C, com água a 25 °C de temperatura ambiente.
Montagem cujo sensor ou processo não tenha conexão G 1/2	✗	As conexões informadas para o sifão são G 1/2 em ambos os lados; não há adaptadores ou conexões alternativas especificados.
Aplicação que exige comunicação, alimentação ou ligação elétrica pelo sifão	✗	O E30141 é um acessório mecânico e a ficha não especifica funções ou conexões elétricas.
Aplicação cuja classificação conforme a Diretiva de Equipamentos sob Pressão precisa ser determinada apenas pelo código do produto	✗	A ficha declara que a possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.

INSTALAÇÃO

Como instalar o E30141 IFM – Sifão para sensor de pressão, G 1/2, aço 1.0345

Confirme que as conexões disponíveis no processo e no sensor são G 1/2 e correspondem mecanicamente às do sifão.
Verifique a compatibilidade do fluido com o aço 1.0345 e as vedações de PTFE antes da instalação.
Confira no datasheet e no desenho em escala a configuração e as dimensões aplicáveis à montagem.
Instale o sifão entre a conexão de processo e o sensor, respeitando as instruções de montagem dos componentes conectados.
Utilize as vedações de PTFE incluídas e assegure o assentamento adequado das conexões, sem exceder limites de aperto não especificados na ficha.
Após a montagem, verifique a estanqueidade e confirme que as condições de operação e a classificação aplicável foram avaliadas para o sistema.

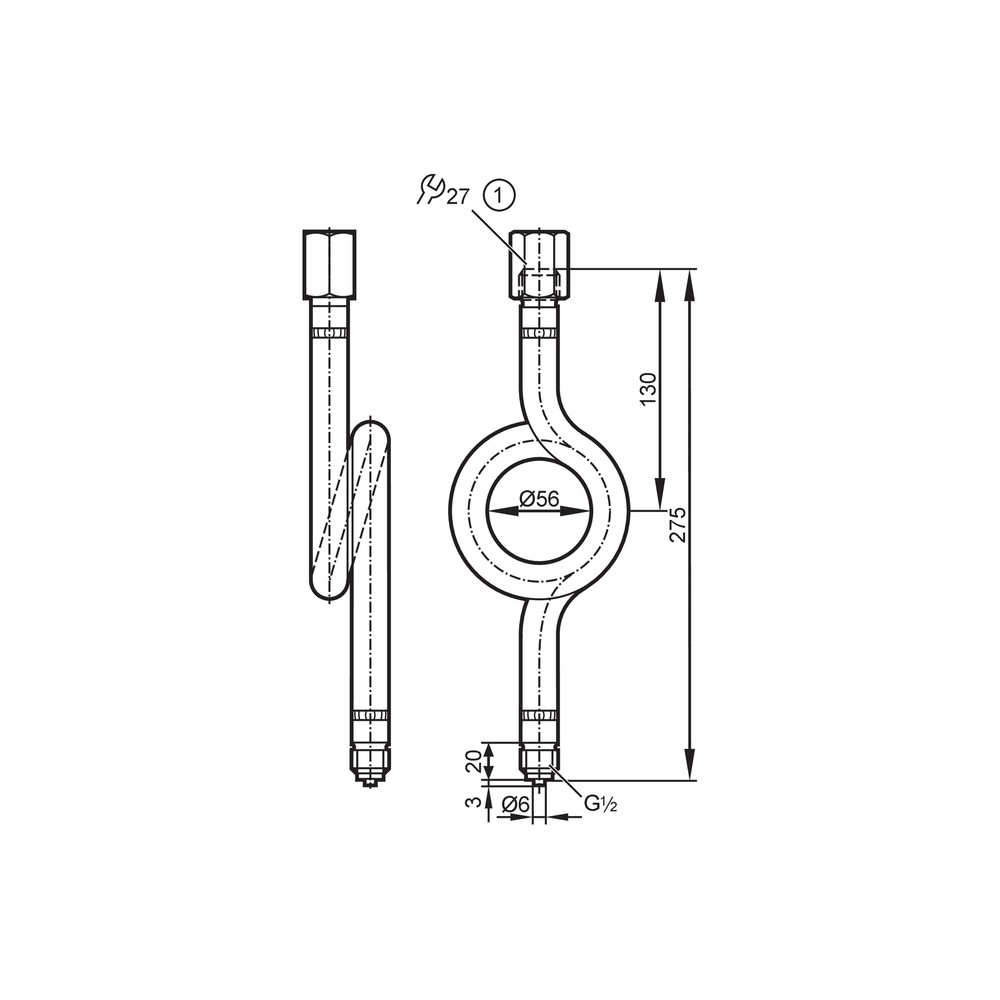

Desenho Dimensional

ACESSÓRIOS

2 vedações de PTFE

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento em uma conexão após a montagem.	Vedação ausente, danificada, mal assentada ou conexão mecanicamente incompatível.	Inspecione a montagem e as vedações de PTFE; confirme que as conexões dos dois lados correspondem a G 1/2 e verifique a estanqueidade conforme o procedimento da instalação.
Corrosão, alteração da vedação ou sinais de ataque químico durante o uso.	Incompatibilidade entre o fluido e o aço 1.0345 ou o PTFE.	Compare a composição do fluido com a compatibilidade dos materiais e consulte o datasheet ou o fabricante antes de retornar o conjunto à operação.
A temperatura no lado do sensor não corresponde à redução esperada com água.	Condições diferentes das referências informadas, como temperatura ambiente distinta de 25 °C ou aplicação fora dos pares de temperatura documentados.	Meça as temperaturas na entrada e na saída e compare apenas com as condições de referência da ficha; confirme com o fabricante se o ponto de operação não estiver coberto.
O conjunto não se conecta ao processo ou ao sensor.	Conexão da instalação diferente de G 1/2 ou incompatibilidade mecânica entre os componentes.	Confira a especificação das conexões do processo, do sensor e do sifão; não force o acoplamento e valide qualquer adaptação com a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E30141 (PT-BR) (Datasheet) Desenho em escala IFM E30141 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30141 e para que serve?

É um sifão mecânico para aplicações industriais com fluidos líquidos ou gasosos. Ele é utilizado na conexão de um sensor de pressão ao processo, observando a compatibilidade dos materiais com o fluido.

Quais conexões e materiais preciso confirmar antes de comprar?

O lado do sensor e o lado do processo são G 1/2; o corpo é de aço 1.0345 e as vedações fornecidas são de PTFE. Confirme também a compatibilidade química com o fluido da aplicação.

Para que aplicação este sifão não deve ser selecionado sem validação adicional?

Não selecione sem validação quando a compatibilidade do fluido com o aço 1.0345 e o PTFE for desconhecida. A ficha exige essa verificação em todas as aplicações.

Posso usar os valores de redução de temperatura para qualquer fluido?

Não: os valores informados são para água, com temperatura ambiente de 25 °C. A ficha não apresenta uma redução térmica equivalente para outros fluidos.

O que verificar se houver vazamento depois da instalação?

Verifique o assentamento e o estado das vedações de PTFE e confirme que as conexões são G 1/2. Se o vazamento persistir, confira a compatibilidade mecânica e o procedimento de montagem dos componentes.

O que pode causar alteração ou deterioração das vedações?

Uma causa possível é a incompatibilidade química do fluido com o PTFE ou com o corpo de aço. Compare o fluido e as condições da aplicação com os materiais especificados antes de substituir o sifão.

Devo comprar o sifão separado ou procurar um kit?

A ficha informa o fornecimento de uma peça e inclui duas vedações de PTFE; não especifica um kit com outros componentes. Se precisar de sensor, adaptadores ou outros itens, confirme-os separadamente.

Quando devo escolher o E30141 em vez de outro sifão?

Escolha este modelo quando a instalação exigir conexões G 1/2 nos lados do sensor e do processo e os materiais forem compatíveis com o fluido. Para outras conexões ou condições não cobertas pela ficha, compare as especificações de outro modelo antes da compra.

Que cuidados devo tomar na instalação?

Confirme as conexões, a compatibilidade do fluido e o assentamento das vedações de PTFE. A ficha não especifica torque de aperto, então consulte as instruções do fabricante para os componentes da montagem.

O E30141 tem ligação elétrica ou pinagem?

Não: a ficha descreve um sifão mecânico e não informa conexão elétrica, pinagem ou diagrama de fiação. A conexão ao sensor e ao processo é mecânica.

GLOSSÁRIO TÉCNICO

Sifão

Acessório mecânico instalado na ligação de um sensor de pressão ao processo; a ficha descreve o E30141 para aplicações industriais com fluidos líquidos e gasosos.

G 1/2

Designação da conexão mecânica indicada para os lados do sensor e do processo.

Aço 1.0345

Material especificado para o corpo do sifão; a compatibilidade com o fluido deve ser verificada para cada aplicação.

PTFE

Material indicado para as duas vedações incluídas no produto.

DIN 16283

Norma citada na ficha para uma manga conforme essa referência.
