Adaptador Sensores IFM E30135 G1/4 p/ G1/2 Inox

Pré-visualizar: E30135 IFM - Adaptador Sensores ifm G1/4 Int p/ G1/2 Inox 316Ti 400bar

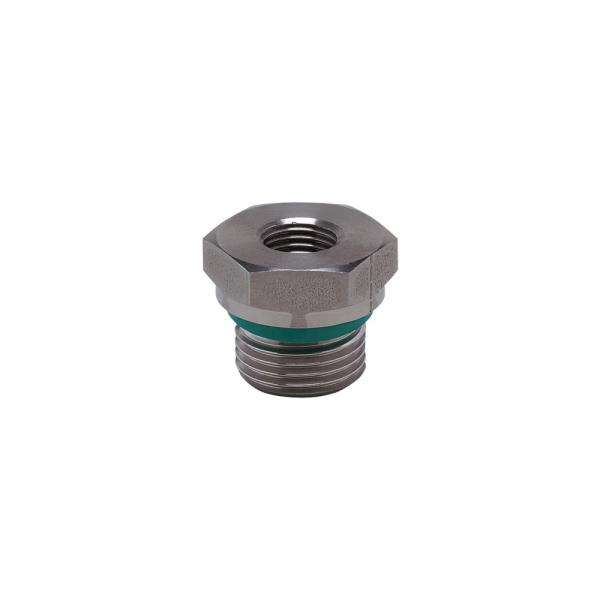

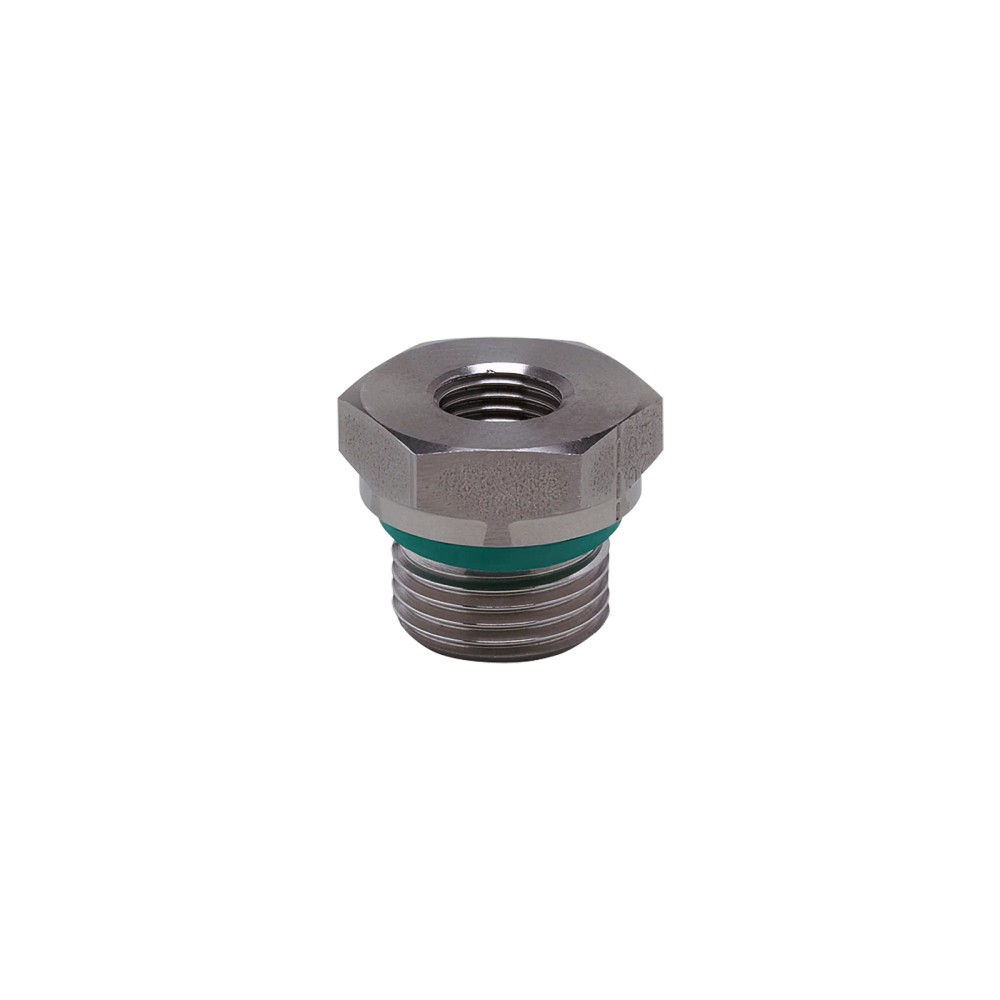

E30135 IFM - Adaptador Sensores ifm G1/4 Int p/ G1/2 Inox 316Ti 400bar

Imagem meramente ilustrativa

R$ 365,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30135
EAN: 4021179263733
NCM do produto: 73072900

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30135 IFM - Adaptador Sensores ifm G1/4 Int p/ G1/2 Inox 316Ti 400bar"

Destaques do Produto

Conexão do sensor

G 1/4 interna

Conexão de processo

G 1/2

Material do adaptador

Aço inoxidável 1.4571 (316Ti)

Vedação

FKM

Pressão máxima informada

400 bar

Quantidade

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30135 IFM – Adaptador para sensores de processo, conexão G 1/4 interna para G 1/2, aço inoxidável 316Ti, 400 bar

O E30135 é um adaptador rosqueável para conectar sensores de processo com rosca G 1/4 interna a uma conexão de processo G 1/2. É fabricado em aço inoxidável 1.4571 (316Ti) e utiliza vedação FKM. A pressão máxima informada é 400 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPT G1/4 I - G1/2 A
SKU / Part number	E30135
Conexão do sensor	G 1/4 rosca interna
Conexão de processo	G 1/2
Material	Aço inoxidável 1.4571 (316Ti)
Material de vedação	FKM
Pressão máxima	400 bar / 40 MPa
Peso	61,8 g
Certificação informada	Diretiva de equipamentos sob pressão (DESP)
Quantidade na embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1/4 interna em uma conexão de processo G 1/2, desde que as roscas e os requisitos de pressão da instalação correspondam aos dados do produto.
Aplicações em que sejam requeridos corpo em aço inoxidável 1.4571 (316Ti) e vedação FKM, após validação da compatibilidade desses materiais com o fluido e as condições do processo.

⚠ Considere outro se precisa de:

Instalações cuja pressão de operação exceda 400 bar.
Montagens que exijam conexões diferentes de G 1/4 interna no lado do sensor ou G 1/2 no lado do processo.
Aplicações em que a compatibilidade do FKM com o fluido ou a temperatura de operação não tenha sido confirmada pelo fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: adaptação mecânica de conexões em sensores de processo, entre o lado do sensor G 1/4 interna e o lado do processo G 1/2.
Possibilidade de uso em instalações cuja pressão não exceda 400 bar, desde que a montagem completa e os demais componentes também sejam adequados a essa condição.
A escolha para um fluido específico exige confirmar a compatibilidade do FKM e do aço inoxidável 1.4571 com o meio e as condições de operação; esses dados detalhados não constam na ficha fornecida.

COMO ESCOLHER

Antes de comprar o E30135 IFM – Adaptador para sensores de processo, conexão G 1/4 interna para G 1/2, aço inoxidável 316Ti, 400 bar, verifique estes pontos:

Escolha o E30135 quando

O sensor tiver rosca G 1/4 interna e a conexão de processo for G 1/2, e os requisitos de pressão não ultrapassarem 400 bar. Confirme também a adequação do aço inoxidável 1.4571 e da vedação FKM ao fluido e às condições de operação.

Verifique outra configuração quando

A rosca do sensor ou a conexão de processo for diferente das especificadas, ou quando a pressão necessária exceder 400 bar. A ficha disponível não informa faixa de temperatura nem compatibilidade química detalhada; consulte o datasheet ou o fabricante se esses critérios forem determinantes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador rosqueável para sensores de processo	Componente mecânico para adaptação de conexões de sensor e processo.
Modelo	ADAPT G1/4 I - G1/2 A	Designação do modelo informada na ficha.
Aplicação	Sensores de processo	Aplicação indicada nos dados do produto.
Marca	ifm / IFM	Fabricante informado no anúncio.
SKU e part number	E30135	Código de identificação do produto.
GTIN	4021179263733	Identificador comercial informado na ficha.
Categoria	Acessórios / Adaptadores para sensores	Classificação do produto.

Conexões mecânicas
Conexão do sensor	G 1/4 rosca interna	Conexão especificada para o lado do sensor.
Conexão de processo	G 1/2	Conexão especificada para o lado do processo.

Materiais e construção
Material do corpo	Aço inoxidável 1.4571 (316Ti)	Material informado para o adaptador.
Acabamento	Metálico polido	Acabamento indicado nos dados do anúncio.
Formato	Hexagonal na parte superior	Característica construtiva indicada na ficha.
Material de vedação	FKM	Material do elemento de vedação informado; a ficha não detalha compatibilidade química ou faixa de temperatura.
Cor do anel de vedação	Verde	Identificação visual informada para o anel.

Limites de operação e conformidade
Pressão máxima	400 bar / 40 MPa	Limite máximo informado para o produto; não exceder.
Certificação	Diretiva de equipamentos sob pressão (DESP)	Certificação ou conformidade indicada nos dados do catálogo; consulte a documentação do fabricante para o escopo aplicável.

Dados mecânicos e embalagem
Peso	61,8 g	Massa informada no catálogo.
Quantidade na embalagem	1 peça	Quantidade por embalagem indicada na ficha.
NCM	7307.29.00	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não aplicável: adaptador mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica informada; é um componente mecânico para adaptação de roscas.

Processo Lado do sensor: G 1/4 rosca interna. Lado do processo: G 1/2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/4 interna e instalação de processo com conexão G 1/2	✓	As conexões correspondem às especificações informadas para o adaptador.
Pressão de operação de até 400 bar	✓	A pressão máxima informada para o produto é 400 bar; a adequação final depende das condições do conjunto instalado.
Pressão de operação superior a 400 bar	✗	Excede a pressão máxima informada para o adaptador.
Conexões diferentes de G 1/4 interna no lado do sensor ou G 1/2 no lado do processo	✗	A ficha informa apenas essas conexões para o produto; não confirma compatibilidade com outras roscas.
Compatibilidade química do FKM com o fluido de processo	✗	A ficha identifica o material de vedação como FKM, mas não apresenta uma lista de fluidos compatíveis; valide essa condição no datasheet ou com o fabricante.

INSTALAÇÃO

Como instalar o E30135 IFM – Adaptador para sensores de processo, conexão G 1/4 interna para G 1/2, aço inoxidável 316Ti, 400 bar

Confirme antes da montagem que a conexão do sensor é G 1/4 interna e que a conexão de processo é G 1/2.
Verifique se a pressão de operação não excede o limite de 400 bar informado para o adaptador.
Confirme a compatibilidade da vedação FKM e do aço inoxidável 1.4571 com o fluido e as condições de operação, consultando o fabricante quando necessário.
Inspecione as roscas e as superfícies de vedação; não instale o componente se houver dano ou contaminação visível.
Rosqueie o adaptador alinhado às conexões correspondentes, evitando forçar ou cruzar as roscas.
Após a montagem, verifique a vedação e confirme que a instalação opera dentro dos limites aplicáveis ao conjunto.

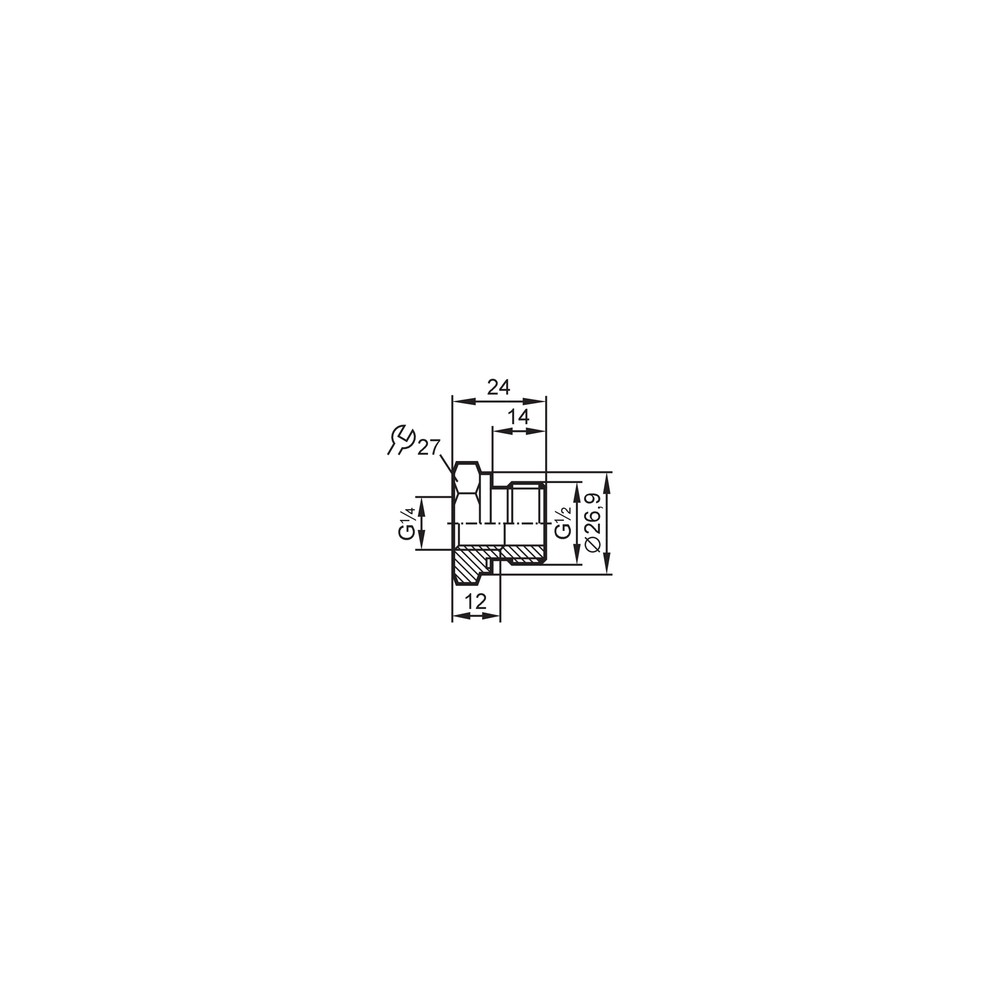

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	Possível desalinhamento, dano ou contaminação na rosca ou na superfície de vedação; também pode haver incompatibilidade da vedação com as condições do processo.	Despressurize a instalação conforme os procedimentos aplicáveis e inspecione roscas, superfícies de vedação e anel FKM; confirme a compatibilidade dos materiais com o fluido.
O adaptador não rosqueia ou apresenta resistência logo no início.	A conexão do componente correspondente pode não ser G 1/4 interna ou G 1/2, ou as roscas podem estar desalinhadas ou danificadas.	Confira a identificação e o tipo de rosca de cada lado e inspecione visualmente as roscas antes de tentar a montagem novamente.
A vedação se deteriora ou deixa de vedar durante a operação.	Possível incompatibilidade do FKM com o fluido ou com as condições de operação; a ficha não especifica a compatibilidade química nem a faixa de temperatura.	Identifique o fluido e as condições reais de operação e valide a seleção do material de vedação com o datasheet ou o fabricante.
Há falha ou vazamento após aumento da pressão do processo.	A pressão pode ter ultrapassado o máximo informado de 400 bar, ou algum componente do conjunto pode ter limite inferior.	Verifique a pressão real de operação e os limites de todos os componentes conectados; não opere o adaptador acima de 400 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet E30135 em português (Datasheet) Desenho em escala do E30135 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30135 e para que serve?

É um adaptador rosqueável para sensores de processo. Conecta o lado do sensor G 1/4 interna ao lado de processo G 1/2.

Quais são o material e o limite de pressão do adaptador?

O corpo é de aço inoxidável 1.4571 (316Ti), com vedação FKM. A pressão máxima informada é 400 bar.

O E30135 funciona com qualquer sensor de processo?

Não é possível afirmar compatibilidade universal. A ficha especifica a conexão G 1/4 interna no lado do sensor; confirme também a conexão e os requisitos do sensor escolhido.

Este adaptador pode ser usado com uma conexão de processo diferente de G 1/2?

A ficha informa G 1/2 como conexão de processo. Não há compatibilidade com outras conexões especificada para este modelo.

O que verificar se a conexão não encaixa durante a instalação?

Confira se as conexões correspondem a G 1/4 interna no lado do sensor e G 1/2 no lado do processo. Verifique também alinhamento e possíveis danos nas roscas, sem forçar a montagem.

O que pode causar vazamento depois da instalação?

Desalinhamento, contaminação ou dano nas roscas e superfícies de vedação podem causar vazamento. Inspecione esses pontos e confirme se o FKM é compatível com o fluido e as condições de operação.

É melhor comprar o adaptador avulso ou um kit?

A ficha informa uma peça por embalagem e não lista um kit. Se precisar de componentes adicionais, confirme separadamente quais itens são necessários para a montagem.

Quando devo escolher outro adaptador em vez do E30135?

Escolha outra configuração se as roscas necessárias forem diferentes de G 1/4 interna e G 1/2 ou se a pressão exceder 400 bar. Para outros critérios, como compatibilidade química, consulte o fabricante, pois a ficha não detalha esses limites.

Que cuidados devo tomar ao instalar o adaptador?

Confirme as conexões, o limite de pressão e a compatibilidade dos materiais com o processo. Inspecione as roscas e monte alinhado, sem forçar ou cruzar a rosca.

O que acompanha o E30135?

A ficha informa uma peça por embalagem. Não há outros acessórios listados como inclusos.

GLOSSÁRIO TÉCNICO

Rosca G

Designação de conexão roscada usada na ficha para especificar as interfaces mecânicas do adaptador (Ref.: conexões G 1/4 interna e G 1/2).

Rosca interna

Rosca formada na parte interna de uma conexão, conforme a indicação da interface do lado do sensor (Ref.: G 1/4 rosca interna).

FKM

Material elastomérico indicado para a vedação do adaptador; a ficha não apresenta uma tabela de compatibilidade química (Ref.: material de vedação FKM).

316Ti

Designação associada ao aço inoxidável 1.4571 informado para o corpo do adaptador (Ref.: material 1.4571 / 316Ti).

Pressão máxima

Valor limite de pressão informado para o produto, que não deve ser excedido durante a operação (Ref.: 400 bar / 40 MPa).
