Adaptador p/ Sensores IFM G 1/4 p/ 1/2 NPT Inox

Pré-visualizar: E30133 IFM - Adaptador p/ Sensores IFM Conexão G 1/4 p/ 1/2 NPT Inox 800bar

E30133 IFM - Adaptador p/ Sensores IFM Conexão G 1/4 p/ 1/2 NPT Inox 800bar

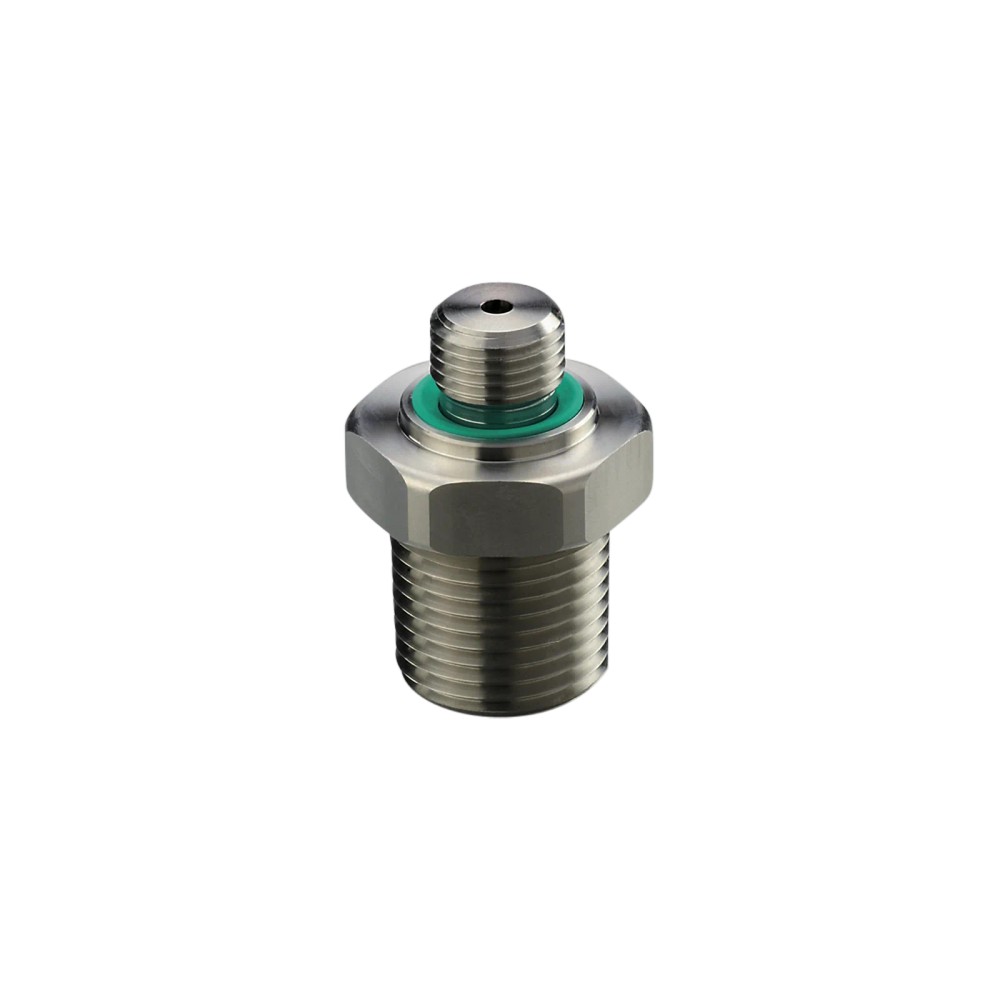

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30133
EAN: 4021179263726
NCM do produto: 90269090

Destaques do Produto Rosca para o sensor G...mais

Fechar menu

Saiba mais sobre: "E30133 IFM - Adaptador p/ Sensores IFM Conexão G 1/4 p/ 1/2 NPT Inox 800bar"

Destaques do Produto

Rosca para o sensor

G 1/4

Rosca de processo

1/2" NPT

Material

Aço inoxidável 1.4404 (316L)

Resistência à pressão

800 bar / 80 MPa

Aprovação

CRN

Quantidade

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30133 IFM — Adaptador rosqueável para sensores de processo, G 1/4 para 1/2" NPT, aço inoxidável 1.4404 (316L), 800 bar

O IFM E30133 é um adaptador rosqueável para conectar sensores de processo com rosca G 1/4 a uma conexão de processo 1/2" NPT. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de 800 bar (80 MPa). Possui aprovação CRN; a compatibilidade entre o fluido e o material deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

SKU / modelo	E30133 / ADAPT G1/4 A - 1/2NPT A
Marca	IFM
Tipo de produto	Adaptador rosqueável para sensores de processo
Conexão do sensor	G 1/4
Conexão de processo	1/2" NPT
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	800 bar / 80 MPa
Aprovação	CRN
Peso	102,3 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de processo com conexão G 1/4 em pontos de processo com rosca 1/2" NPT, desde que ambas as roscas correspondam às conexões do conjunto.
Aplicações em que o material 1.4404 (316L) seja compatível com o fluido e as condições do processo.
Aplicações cuja pressão de operação não exceda o limite especificado de 800 bar, observadas as condições do sistema e da instalação.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor exigida não for G 1/4 ou a conexão de processo não for 1/2" NPT.
Não utilizar sem verificar a compatibilidade entre o fluido e o material do produto.
Não exceder a resistência à pressão especificada de 800 bar.

APLICAÇÕES E USO

Uso como interface mecânica entre um sensor de processo com rosca G 1/4 e um ponto de processo com rosca 1/2" NPT. A ficha declara a aplicação para sensores de processo; confirme as roscas reais dos componentes antes da montagem.
Possibilidade de uso em sistemas cuja pressão de operação esteja dentro do limite especificado de 800 bar / 80 MPa. A adequação do conjunto depende também das condições de instalação e dos demais componentes do sistema.
Em contato com fluidos, verificar previamente a compatibilidade química com o aço inoxidável 1.4404 (316L). A ficha não identifica fluidos específicos compatíveis.

COMO ESCOLHER

Antes de comprar o E30133 IFM — Adaptador rosqueável para sensores de processo, G 1/4 para 1/2" NPT, aço inoxidável 1.4404 (316L), 800 bar, verifique estes pontos:

Escolha o E30133 quando

O sensor tiver conexão G 1/4, o ponto de processo tiver rosca 1/2" NPT e o material 1.4404 (316L) for compatível com o fluido. Confirme também que a pressão de operação está dentro do limite informado de 800 bar.

Procure outra configuração quando

O sensor ou o ponto de processo tiver uma rosca diferente de G 1/4 ou 1/2" NPT, respectivamente. A ficha não informa adaptadores alternativos; confirme o modelo correto com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado para o produto.
SKU / part number	E30133	Código de identificação do produto.
GTIN	4021179263726	Identificador comercial informado na ficha.
Tipo de produto	Adaptador rosqueável para sensores de processo	Aplicação declarada.
Aplicação	Sensores de processo	Categoria de uso informada.
Modelo	ADAPT G1/4 A - 1/2NPT A	Designação de modelo cadastrada.

Conexões de processo
Conexão do sensor	G 1/4	Rosca correspondente ao lado do sensor.
Conexão de processo	1/2" NPT	Rosca correspondente ao lado do processo.

Materiais e construção
Material	Aço inoxidável 1.4404 (316L)	Material especificado; verificar compatibilidade com o fluido em cada aplicação.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Forma	Cilíndrica com base hexagonal	Geometria informada no anúncio.
Cor do anel de vedação	Verde	Cor informada no anúncio; a ficha não especifica composição ou dimensões do anel.

Pressão e aprovação
Resistência à pressão	800 bar / 80 MPa	Limite informado na ficha do produto.
MAWP nas aplicações segundo CRN	800 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Aprovação	CRN	Aprovação indicada na ficha.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação depende do contexto de uso, conforme observação do fabricante.

Dados mecânicos e fornecimento
Peso	102,3 g	Peso informado no cadastro do produto.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um adaptador mecânico e não possui protocolo de comunicação especificado.

Conexões

Elétrica Não possui conexão elétrica especificada; a função informada é adaptar roscas de processo.

Processo Conecta sensor com rosca G 1/4 a processo com rosca 1/2" NPT. Material 1.4404 (316L); resistência à pressão especificada de 800 bar / 80 MPa. Verificar a compatibilidade química do fluido e a correspondência das roscas antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/4 e ponto de processo com rosca 1/2" NPT	✓	As duas conexões correspondem às especificações do adaptador.
Sensor com rosca diferente de G 1/4	✗	A conexão do lado do sensor especificada para este produto é G 1/4.
Ponto de processo com rosca diferente de 1/2" NPT	✗	A conexão de processo especificada para este produto é 1/2" NPT.
Aplicação com pressão acima de 800 bar	✗	A resistência à pressão informada é 800 bar / 80 MPa; não exceder esse limite.
Aplicação em que a compatibilidade do fluido com 1.4404 (316L) não foi verificada	✗	A ficha de segurança orienta verificar a compatibilidade entre o fluido e o material do produto.

INSTALAÇÃO

Como instalar o E30133 IFM — Adaptador rosqueável para sensores de processo, G 1/4 para 1/2" NPT, aço inoxidável 1.4404 (316L), 800 bar

Confirme que a conexão do sensor é G 1/4 e que a conexão de processo é 1/2" NPT.
Verifique a compatibilidade do fluido com o material 1.4404 (316L) e confirme que a pressão de operação não excede 800 bar.
Despressurize e isole o sistema antes de iniciar a instalação, conforme os procedimentos aplicáveis à instalação.
Inspecione as roscas e as superfícies de contato; não monte componentes com danos ou contaminação visível.
Instale o adaptador alinhando as roscas, sem forçar o engate. A ficha fornecida não especifica torque nem método de vedação; consulte a documentação do fabricante e os requisitos da conexão.
Após a montagem, pressurize conforme procedimento seguro do sistema e verifique a existência de vazamentos antes da operação.

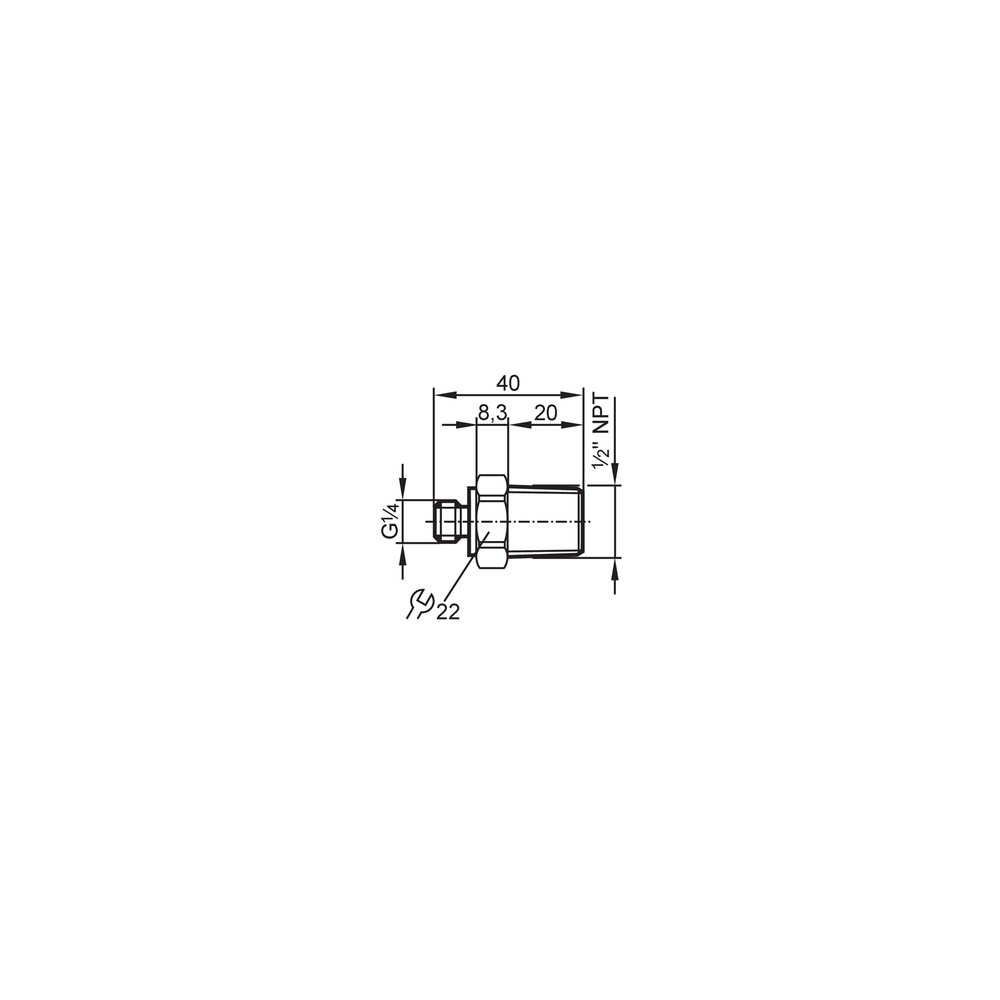

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia o engate na montagem.	Uma ou ambas as roscas do sensor e do ponto de processo podem não corresponder a G 1/4 e 1/2" NPT.	Confira as especificações das conexões dos componentes e compare com as roscas declaradas para o E30133; não force a montagem.
Há vazamento após a instalação.	Possível incompatibilidade de rosca, montagem desalinhada ou vedação inadequada ao conjunto. A ficha não especifica o método de vedação.	Despressurize o sistema; confirme os tipos de rosca, inspecione o alinhamento e verifique o método de vedação indicado pelo fabricante para a aplicação.
O conjunto apresenta vazamento ou falha quando pressurizado.	A pressão pode exceder o limite informado ou as condições do conjunto podem não ser compatíveis com a aplicação.	Verifique a pressão de operação e compare com o limite de 800 bar; avalie também os demais componentes e as condições de montagem.
Há dúvida sobre compatibilidade ou alteração do fluido em contato com o adaptador.	A compatibilidade entre o fluido e o material 1.4404 (316L) não foi confirmada para a aplicação.	Identifique o fluido e consulte os dados de compatibilidade de materiais do fabricante antes de colocar o sistema em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30133 — PT-BR (Datasheet) Desenho dimensional E30133 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30133 e quais conexões ele adapta?

É um adaptador rosqueável para sensores de processo que conecta G 1/4 no lado do sensor a 1/2" NPT no lado do processo.

O que acompanha o E30133?

A ficha informa uma peça por embalagem. Não há outros acessórios inclusos especificados.

Posso usar o E30133 se a conexão do sensor não for G 1/4?

Não corresponde à conexão especificada para este modelo. Confirme o tipo de rosca do sensor e procure um adaptador com a conexão apropriada.

O E30133 é adequado para qualquer fluido?

A ficha não declara compatibilidade universal. É necessário verificar a compatibilidade entre o fluido da aplicação e o aço inoxidável 1.4404 (316L).

O conjunto vaza depois da instalação; o que devo verificar antes de trocar o adaptador?

Despressurize o sistema e confirme se as roscas são G 1/4 e 1/2" NPT, se a montagem está alinhada e se foi usado um método de vedação adequado à conexão.

A conexão não engata ou fica desalinhada: qual pode ser a causa?

Verifique primeiro se cada componente tem a rosca especificada para o adaptador e inspecione as roscas quanto a danos ou contaminação. Não force o engate.

Como decidir entre o E30133 e um adaptador de outra configuração?

Escolha o E30133 quando precisar da combinação G 1/4 para 1/2" NPT. Se uma das conexões for diferente, selecione um modelo com as roscas correspondentes.

Preciso comprar um kit ou as peças são vendidas separadamente?

A ficha especifica o E30133 em embalagem de uma peça e não informa um kit. A necessidade de outros componentes deve ser definida conforme as conexões e a instalação.

Que cuidados devo ter ao instalar o adaptador?

Confirme as roscas e a compatibilidade do fluido, despressurize o sistema antes da montagem e evite forçar conexões desalinhadas. A ficha não informa torque ou método de vedação.

O E30133 pode operar acima de 800 bar?

Não. A resistência à pressão especificada é 800 bar / 80 MPa; não exceda esse limite.

GLOSSÁRIO TÉCNICO

G 1/4

Conexão rosqueada especificada no lado do sensor do adaptador. (Ref.: Conexão do sensor: G 1/4)

NPT

Designação da conexão rosqueada de processo especificada para o lado de processo do adaptador. (Ref.: Conexão de processo: 1/2" NPT)

1.4404 (316L)

Designação do aço inoxidável indicado como material do adaptador; a compatibilidade com o fluido deve ser verificada. (Ref.: Material: aço inoxidável 1.4404 (316L))

Resistência à pressão

Limite de pressão declarado para o produto; não deve ser excedido na aplicação. (Ref.: 800 bar / 80 MPa)

CRN

Aprovação indicada na ficha do produto; a pressão máxima de trabalho informada para aplicações segundo CRN é 800 bar. (Ref.: Aprovação CRN; MAWP segundo CRN: 800 bar)
