Adaptador Rosqueável PEEK M8 para Sensores IFM E30132

Pré-visualizar: E30132 IFM - Adaptador Rosqueável PEEK para Sensores de Vibração Rosca M8

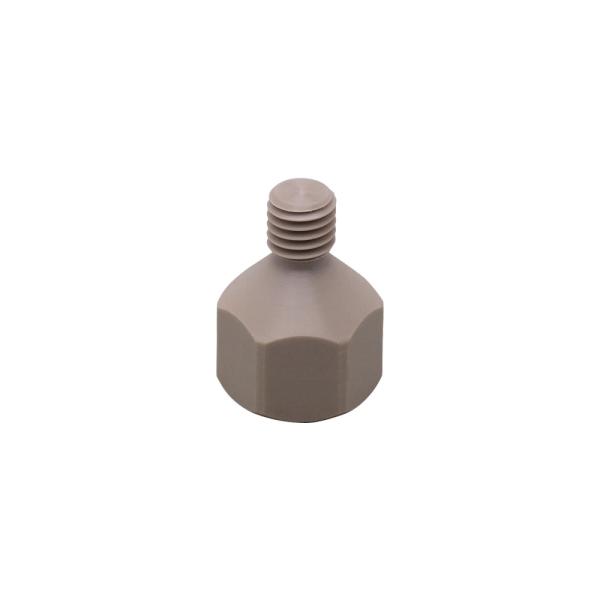

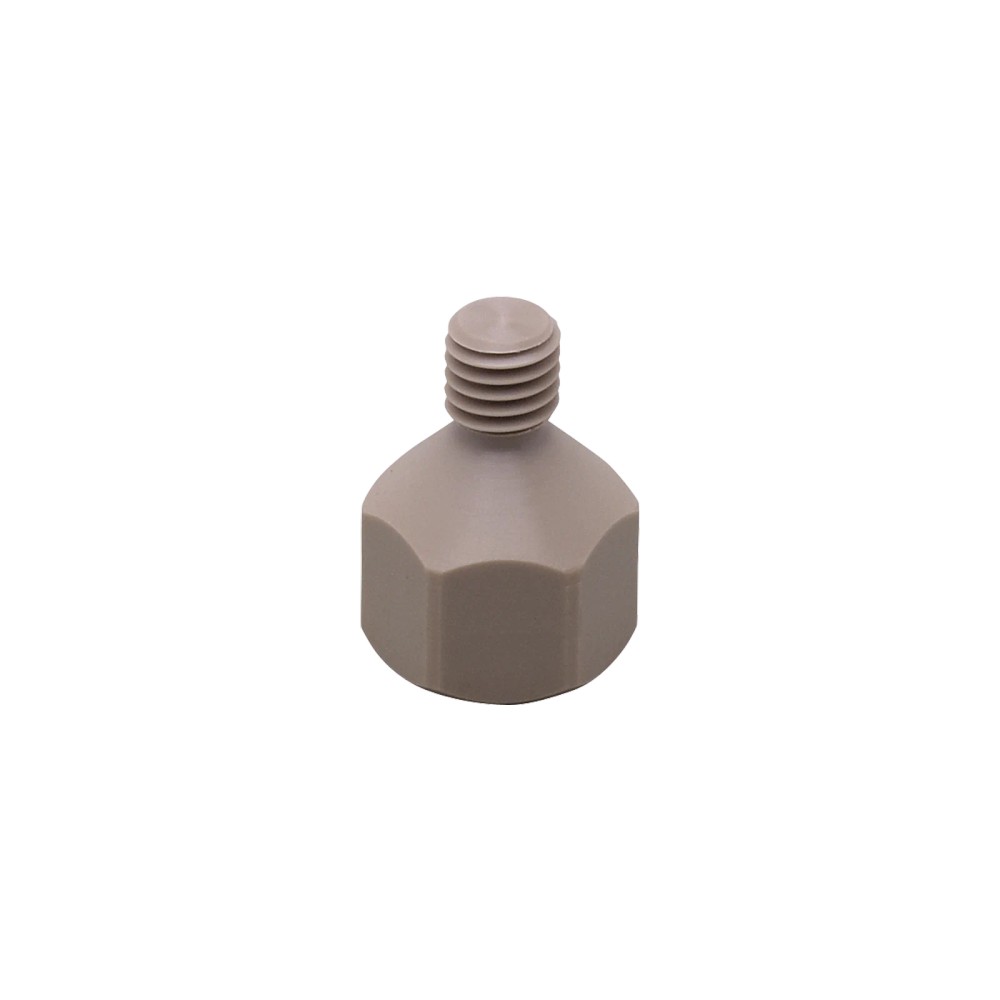

E30132 IFM - Adaptador Rosqueável PEEK para Sensores de Vibração Rosca M8

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30132
EAN: 4021179248532
NCM do produto: 90269090

Destaques do Produto Aplicação Montagem de...mais

Fechar menu

Saiba mais sobre: "E30132 IFM - Adaptador Rosqueável PEEK para Sensores de Vibração Rosca M8"

Destaques do Produto

Aplicação

Montagem de sensores de vibração

Compatibilidade informada

VSA001, VSA101 e VSA201

Material

PEEK

Conexão do sensor

Rosca interna M8 x 1,25

Temperatura de operação

-30 a 260 °C

Configuração de montagem

Adaptador rosqueável com base hexagonal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30132 IFM – Adaptador rosqueável PEEK para sensores de vibração, rosca M8

O E30132 é um adaptador rosqueável de PEEK para montagem de sensores de vibração compatíveis. Destina-se aos modelos VSA001, VSA101 e VSA201. Possui conexão do sensor com rosca interna M8 x 1,25 e opera de -30 a 260 °C, com temperatura de pico de curto prazo de 300 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PEEK-ADAPTER
Código do produto	E30132
Material	PEEK
Sensores compatíveis	VSA001, VSA101 e VSA201
Conexão do sensor	Rosca interna M8 x 1,25
Temperatura de operação	-30 a 260 °C
Temperatura de pico de curto prazo	300 °C
Peso	8,2 g
Quantidade na embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem rosqueável dos sensores de vibração VSA001, VSA101 e VSA201, conforme compatibilidade indicada para o E30132.
Aplicações cuja conexão do sensor corresponda à rosca interna M8 x 1,25 e cuja temperatura esteja dentro da faixa de operação informada.

⚠ Considere outro se precisa de:

Não selecione para sensores com conexão diferente sem confirmar a compatibilidade mecânica na documentação do fabricante.
Não considere 300 °C como temperatura contínua: esse valor é indicado somente para pico de curto prazo.
Não use sem verificar a compatibilidade entre o fluido e o material do produto para a aplicação específica.

APLICAÇÕES E USO

Aplicação especificada: montagem dos sensores de vibração VSA001, VSA101 e VSA201 por meio da conexão rosqueável indicada.
Em instalações expostas a temperatura, considerar a faixa de operação de -30 a 260 °C; 300 °C é indicado apenas para pico de curto prazo.
Em contato com fluidos, verificar a compatibilidade do fluido com o material PEEK antes da utilização.
A utilização em aplicação sujeita à DESP exige avaliação da classificação pelo usuário ou operador, conforme a aplicação. Não há outros cenários de processo detalhados na ficha.

COMO ESCOLHER

Antes de comprar o E30132 IFM – Adaptador rosqueável PEEK para sensores de vibração, rosca M8, verifique estes pontos:

Escolha o E30132

Quando a montagem for para um dos sensores indicados — VSA001, VSA101 ou VSA201 — e a interface requerida for a conexão interna M8 x 1,25, respeitando a faixa de temperatura de operação informada.

Verifique outra configuração

Se o sensor não estiver entre os modelos listados ou a rosca não corresponder, confirme a interface mecânica com a documentação da IFM antes de selecionar. Para exposição acima de 260 °C, considere que 300 °C é especificado apenas para curto prazo; valide as condições da aplicação com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador rosqueável para sensores de vibração	Acessório de montagem; não é um sensor.
Designação do modelo	PEEK-ADAPTER	Designação informada para o produto.
Aplicação	Sensores de vibração	Finalidade indicada na ficha.
Sensores compatíveis	VSA001, VSA101 e VSA201	Modelos indicados como compatíveis pelo fabricante.
Marca	IFM	Marca informada no anúncio.
SKU / Part Number	E30132	Código de identificação do produto.
GTIN	4021179248532	Identificador comercial informado.
Categoria	Acessórios; adaptadores rosqueáveis para sensores de vibração	Classificação do produto.
NCM	9026.90.90	Código fiscal informado na ficha.

Dados mecânicos e conexões
Material	PEEK	Material do adaptador; verificar compatibilidade com o fluido da aplicação.
Tipo de fixação	Rosqueável	Método de fixação informado.
Conexão de processo	Conexão da rosca	A ficha identifica a conexão de processo como rosqueável.
Conexão do sensor	M8 x 1,25, rosca interna	Interface mecânica indicada para o sensor.
Rosca externa	M8	A descrição do anúncio informa rosca externa; não há passo especificado para essa rosca na descrição.
Base	Hexagonal	Formato da base informado no anúncio.
Cor	Cinza	Cor informada no anúncio.
Peso	8,2 g	Massa indicada nos dados do produto.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.

Condições ambientais e segurança
Temperatura de operação	-30 a 260 °C	Faixa de temperatura de operação especificada.
Temperatura de pico de curto prazo	300 °C	Limite indicado somente para curto período; não representa operação contínua.
Compatibilidade química	Verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.	Instrução de segurança expressa na ficha.
Diretiva de equipamentos sob pressão (DESP)	Uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha atribui ao usuário ou operador a avaliação aplicável.

Instalação
Fixação da rosca	Quando necessário, usar cola compatível com a indústria para segurar a rosca; exemplo informado: DELO - ML 5249.	Nota de instalação; confirmar compatibilidade da cola com a aplicação e seguir as instruções do fabricante.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E30132 é um adaptador mecânico rosqueável. A ficha não especifica conexão elétrica.

Processo Conexão rosqueável; o adaptador possui rosca externa e conexão interna do sensor M8 x 1,25.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de VSA001, VSA101 ou VSA201 com interface de sensor M8 x 1,25.	✓	Esses modelos são listados como sensores compatíveis e a conexão do sensor é especificada como rosca interna M8 x 1,25.
Conexão a um sistema de comunicação ou alimentação elétrica.	✗	O produto é um adaptador mecânico; não há protocolo ou função de conexão elétrica especificados.
Operação contínua a 300 °C.	✗	300 °C é informado como temperatura de pico de curto prazo; a faixa de operação é de -30 a 260 °C.
Aplicação com fluido cuja compatibilidade com o material não foi verificada.	✗	A ficha determina que a compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.

INSTALAÇÃO

Como instalar o E30132 IFM – Adaptador rosqueável PEEK para sensores de vibração, rosca M8

Confirme que o sensor é um dos modelos indicados como compatíveis: VSA001, VSA101 ou VSA201.
Confira a correspondência entre a conexão do sensor e a rosca interna M8 x 1,25 do adaptador.
Verifique a faixa de temperatura da aplicação e a compatibilidade do fluido com o material PEEK.
Alinhe as roscas do sensor e do adaptador antes de iniciar o rosqueamento para evitar montagem cruzada.
Aperte a montagem de forma controlada; a ficha fornecida não informa torque de aperto.
Quando necessário, use uma cola compatível com a indústria para segurar a rosca; a ficha cita DELO - ML 5249 como exemplo.

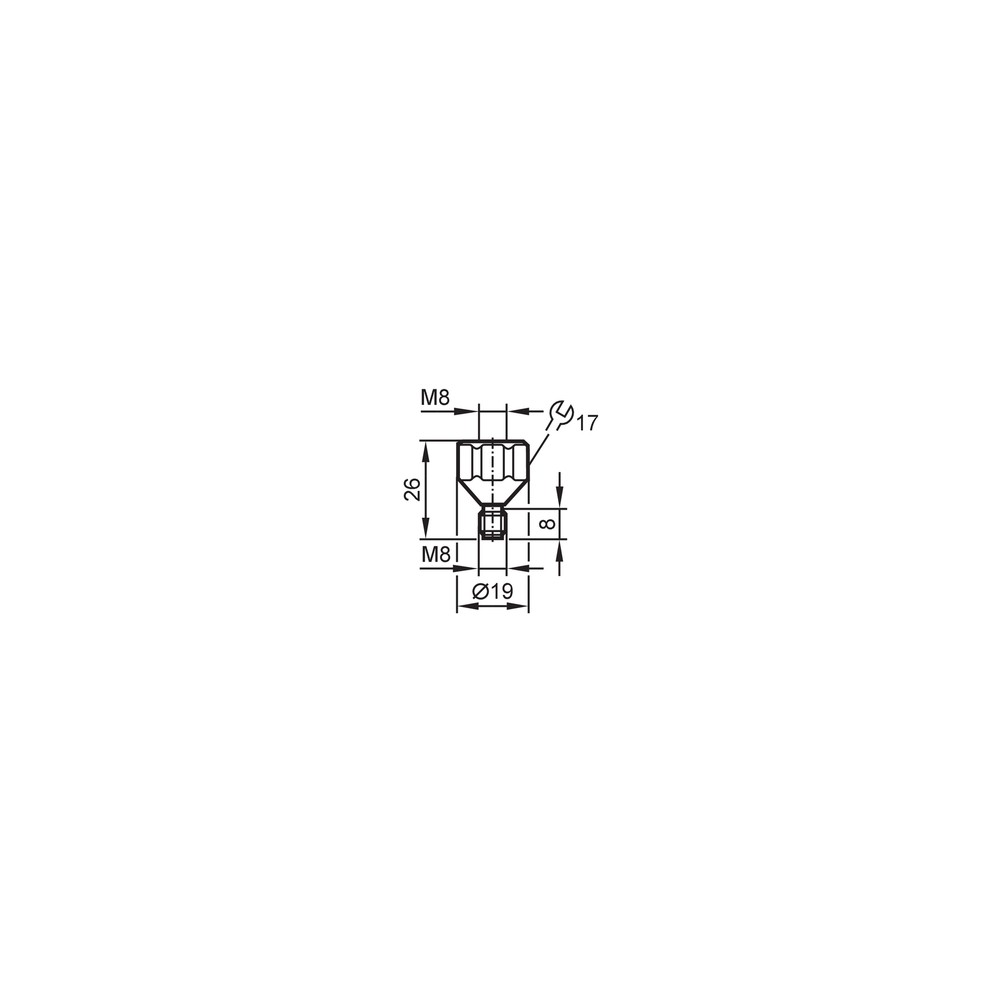

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente.	Possível divergência de modelo ou interface de rosca, ou início de montagem desalinhado.	Confirme o modelo do sensor e a especificação M8 x 1,25; inspecione o alinhamento e as roscas antes de reapertar.
A montagem se solta durante o uso.	A fixação pode exigir retenção adicional conforme a aplicação; a ficha recomenda cola compatível quando necessário.	Verifique se a montagem está firme e avalie a necessidade de uma cola compatível com a indústria, seguindo as instruções dos fabricantes envolvidos.
O adaptador apresenta alteração após exposição a temperatura elevada.	A exposição pode ter excedido a faixa de operação; 300 °C é informado apenas para pico de curto prazo.	Compare o perfil de temperatura real com a faixa de -30 a 260 °C e identifique se houve exposição prolongada ao pico indicado.
Há dúvida sobre adequação do adaptador em contato com fluido.	A compatibilidade entre o fluido e o material do produto não foi validada para a aplicação.	Identifique o fluido e confirme sua compatibilidade com PEEK junto à documentação ou ao fabricante antes de continuar o uso.

DOCUMENTAÇÃO TÉCNICA

Datasheet E30132 em português (Datasheet) Desenho em escala do E30132 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E30132 e para quais sensores ele serve?

É um adaptador rosqueável de PEEK para sensores de vibração VSA001, VSA101 e VSA201. A conexão do sensor é uma rosca interna M8 x 1,25.

O que vem na embalagem do E30132?

A quantidade informada é de 1 peça. A ficha não lista acessórios inclusos.

O E30132 faz conexão elétrica ou transmite dados?

Não há conexão elétrica ou protocolo especificado para o E30132; ele é um adaptador mecânico de montagem. Não substitui cabeamento nem interface de comunicação do sensor.

Posso usar o E30132 continuamente a 300 °C?

Não se deve interpretar 300 °C como temperatura contínua: esse valor é informado para pico de curto prazo. A faixa de operação especificada é de -30 a 260 °C.

O E30132 serve para qualquer sensor com rosca M8?

A ficha indica compatibilidade com VSA001, VSA101 e VSA201, não com qualquer sensor M8. Para outros modelos, confirme a compatibilidade mecânica com a documentação da IFM.

O adaptador é indicado para uma aplicação com fluido específico?

A ficha não declara compatibilidade com fluidos específicos. Ela orienta verificar a compatibilidade entre o fluido e o material do produto em cada aplicação.

Meu sensor não encaixa; devo trocar o adaptador?

Antes de trocar, confirme que o sensor é um dos modelos listados e que a interface corresponde à rosca interna M8 x 1,25. Verifique também alinhamento e condição das roscas.

O adaptador está se soltando; o que devo verificar?

Verifique o assentamento e se a montagem foi iniciada alinhada. Quando necessário, a ficha recomenda usar cola compatível com a indústria para segurar a rosca, citando DELO - ML 5249 como exemplo.

Devo comprar o adaptador junto com o sensor como kit?

O E30132 é informado como uma peça por embalagem e a ficha não especifica um kit. Confirme separadamente se o sensor da aplicação é um dos modelos compatíveis.

Qual ferramenta e torque devo usar na instalação?

A ficha não informa ferramenta nem torque de aperto. Alinhe as roscas antes de montar e consulte o datasheet ou a IFM para instruções específicas de aperto.

GLOSSÁRIO TÉCNICO

PEEK

Material indicado para a fabricação do adaptador; a compatibilidade com o fluido deve ser verificada em cada aplicação. (Ref.: material PEEK)

M8 x 1,25

Especificação da rosca interna de conexão do sensor informada para o adaptador. (Ref.: conexão do sensor)

Adaptador rosqueável

Componente mecânico que permite a montagem rosqueada do sensor na interface indicada. (Ref.: tipo de fixação rosqueável)

Temperatura de operação

Faixa térmica especificada para operação do produto. (Ref.: -30 a 260 °C)

DESP

Diretiva de equipamentos sob pressão; a ficha informa que eventual classificação depende da aplicação e deve ser avaliada pelo usuário ou operador. (Ref.: diretiva de equipamentos sob pressão)
