Adaptador Rosqueável IFM E30131

Pré-visualizar: E30131 IFM - Adaptador Rosqueável IFM Sensores de Processo G1 Aseptoflex Vario p/ G1/2

E30131 IFM - Adaptador Rosqueável IFM Sensores de Processo G1 Aseptoflex Vario p/ G1/2

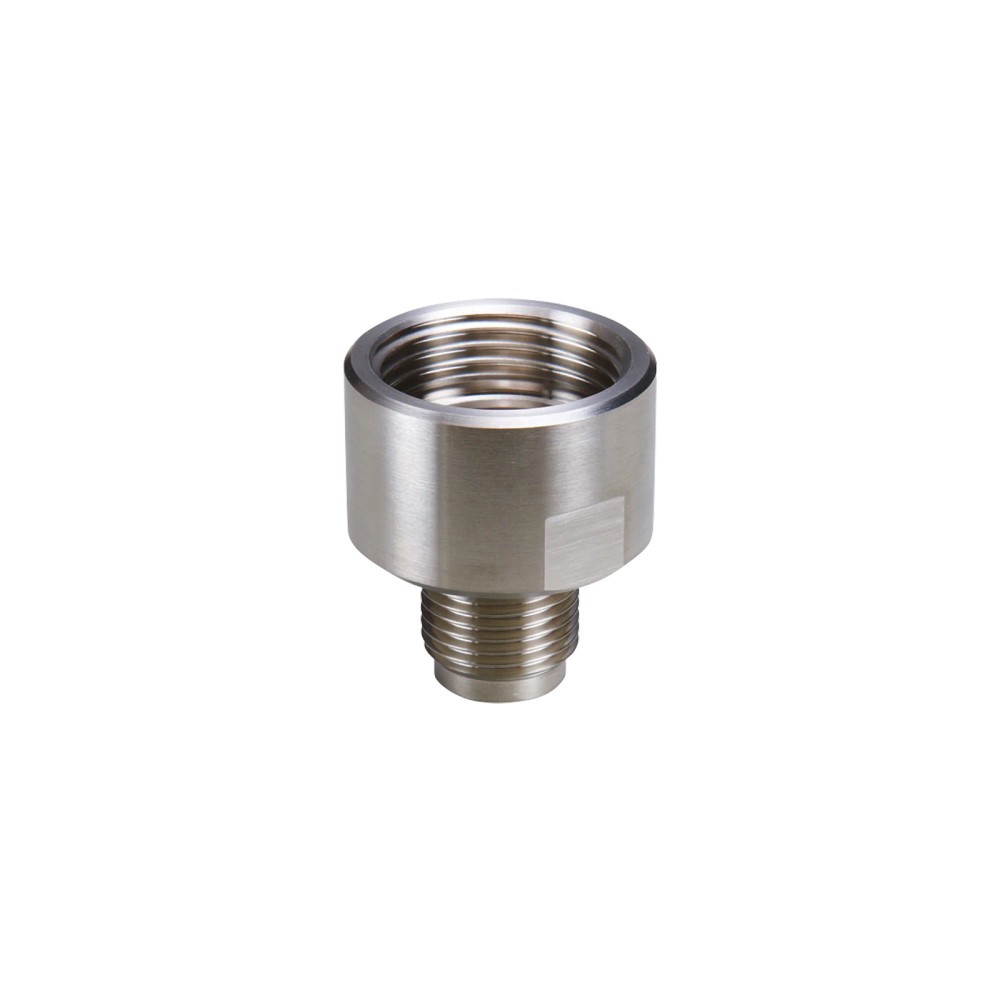

Imagem meramente ilustrativa

R$ 759,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30131
EAN: 4021179237680
NCM do produto: 90269090

Destaques do Produto Interface do sensor G...mais

Fechar menu

Saiba mais sobre: "E30131 IFM - Adaptador Rosqueável IFM Sensores de Processo G1 Aseptoflex Vario p/ G1/2"

Destaques do Produto

Interface do sensor

G 1 Aseptoflex Vario

Conexão de processo

G 1/2

Pressão especificada

Até 100 bar (10 MPa)

Material

Aço inoxidável 1.4404 (316L)

Vedação fornecida

O-ring EPDM, 24 × 2 mm

Aprovação

ACS

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador rosqueável IFM E30131 G 1 Aseptoflex Vario para G 1/2, aço inoxidável 316L

O IFM E30131 é um adaptador rosqueável para conectar sensores de processo com interface G 1 Aseptoflex Vario a uma conexão de processo G 1/2. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de até 100 bar (10 MPa). O produto inclui um O-ring EPDM de 24 × 2 mm e possui aprovação ACS.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Conexão do sensor	G 1 Aseptoflex Vario
Conexão de processo	G 1/2
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	100 bar / 10 MPa
Vedação incluída	O-ring EPDM, 24 × 2 mm
Aprovação	ACS; registro ACS Reg31
Modelo	ADAPT G1 / G1/2 A DIN EN 837-3
Peso	192 g
Identificação	E30131; GTIN 4021179237680

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão G 1 Aseptoflex Vario que precisem ser adaptados a uma conexão de processo G 1/2.
Aplicações em que o material 1.4404 (316L), a vedação EPDM incluída e a pressão especificada de até 100 bar sejam compatíveis com as condições do processo.

⚠ Considere outro se precisa de:

Não selecione se o sensor não possuir conexão G 1 Aseptoflex Vario ou se o ponto de processo não aceitar G 1/2; a ficha não informa adaptadores para outras interfaces.
Não use sem verificar a compatibilidade química do fluido com os materiais do produto e da vedação. A ficha exige essa verificação para cada aplicação.
Não exceda a resistência à pressão especificada de 100 bar (10 MPa). A classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

APLICAÇÕES E USO

Aplicação especificada: adaptação mecânica entre um sensor de processo com conexão G 1 Aseptoflex Vario e um ponto de processo G 1/2.
Possibilidade de uso: instalação em processo cuja pressão não ultrapasse 100 bar (10 MPa), desde que a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) e o O-ring EPDM seja confirmada. A ficha não identifica fluidos ou condições específicas como comprovadamente compatíveis.
A aprovação ACS e o registro ACS Reg31 constam na ficha; confirme a aplicabilidade da aprovação às condições e requisitos específicos do sistema.

COMO ESCOLHER

Antes de comprar o Adaptador rosqueável IFM E30131 G 1 Aseptoflex Vario para G 1/2, aço inoxidável 316L, verifique estes pontos:

Escolha o E30131

Quando o sensor tiver conexão G 1 Aseptoflex Vario, o processo aceitar G 1/2 e os limites de pressão, materiais e vedação forem adequados às condições de operação.

Procure outra configuração

Quando a conexão do sensor ou do processo for diferente de G 1 Aseptoflex Vario para G 1/2, ou quando a compatibilidade do EPDM com o fluido não estiver confirmada. Consulte a documentação do fabricante para identificar uma configuração compatível; a ficha não especifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Adaptador rosqueável para sensores de processo	Classificação e função indicadas na ficha.
Modelo	ADAPT G1 / G1/2 A DIN EN 837-3	Designação de modelo informada no cadastro do produto.
SKU / Part Number	E30131	Código de identificação do produto.
GTIN	4021179237680	Identificador comercial informado na ficha.
Categoria	Acessórios; adaptador rosqueável para sensores de processo	Classificação do item.
Marca	IFM / ifm electronic	Fabricante informado nas fontes do anúncio.
NCM	9026.90.90	Classificação fiscal indicada no cadastro.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.

Conexões e aplicação
Aplicação	Sensores de processo	Uso indicado na ficha; não especifica modelos individuais de sensores.
Conexão do sensor	G 1 Aseptoflex Vario	Interface mecânica do lado do sensor.
Conexão de processo	G 1/2	Rosca de conexão do lado do processo.

Materiais e vedação
Material do corpo	1.4404 (aço inoxidável 316L)	Material informado para o adaptador.
O-ring incluído	1 × 24 × 2 mm, EPDM, E30054	Vedação indicada como material incluído.
Acessórios opcionais de vedação	O-ring 24 × 2 mm, FKM, E30123; O-ring 24 × 2 mm, EPDM FCM China, E30163	Itens listados como acessórios opcionais; não são identificados como inclusos.
Compatibilidade química	Verificar a compatibilidade entre fluido e substâncias do produto em todas as aplicações	Instrução de segurança da ficha; não há lista de fluidos compatíveis.

Limites de operação e aprovações
Resistência à pressão	100 bar / 10 MPa	Limite especificado na ficha; não exceder este valor.
Aprovação	ACS; ACS Reg31	Aprovação e registro indicados nos dados do produto.
Diretiva de Equipamentos sob Pressão (DESP)	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

Dados mecânicos e logísticos
Peso	192 g	Peso informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica especificada; é um adaptador mecânico para sensores de processo.

Processo Conexão do sensor G 1 Aseptoflex Vario para conexão de processo G 1/2. A ficha informa resistência à pressão de 100 bar (10 MPa); compatibilidade química dos materiais deve ser verificada para cada aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1 Aseptoflex Vario e ponto de processo G 1/2	✓	As duas interfaces correspondem às conexões informadas para o adaptador.
Sensor com conexão diferente de G 1 Aseptoflex Vario	✗	A ficha não indica compatibilidade mecânica com outra conexão de sensor.
Ponto de processo com conexão diferente de G 1/2	✗	A conexão de processo especificada para este adaptador é G 1/2.
Aplicação com pressão acima de 100 bar (10 MPa)	✗	A pressão especificada para o produto é de até 100 bar (10 MPa).
Aplicação cujo fluido não tenha compatibilidade confirmada com 316L ou EPDM	✗	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.
Ligação elétrica ou comunicação com protocolo	✗	O produto é um adaptador rosqueável mecânico; não há conexão elétrica nem protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o Adaptador rosqueável IFM E30131 G 1 Aseptoflex Vario para G 1/2, aço inoxidável 316L

Confirme que a conexão do sensor é G 1 Aseptoflex Vario e que a conexão do ponto de processo é G 1/2.
Verifique a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) e com o O-ring EPDM antes da montagem.
Inspecione o adaptador e confirme a presença e o estado do O-ring EPDM de 24 × 2 mm.
Instale o adaptador nas conexões correspondentes, mantendo o alinhamento das roscas e evitando forçar o acoplamento.
Aplique o procedimento de montagem e o torque definidos pelo fabricante do sensor e da instalação; esses valores não são especificados nesta ficha.
Após a montagem, verifique a estanqueidade e confirme que a pressão de operação não excede 100 bar (10 MPa).

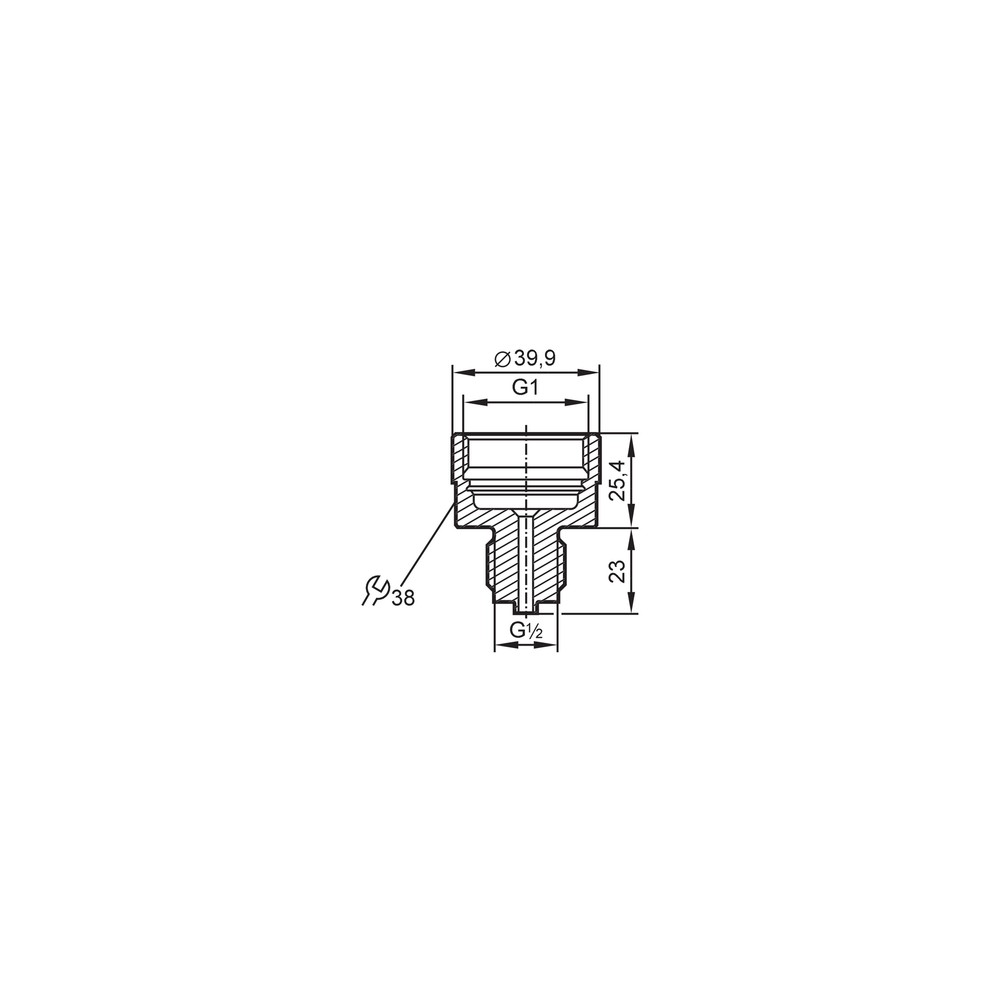

Desenho Dimensional

ACESSÓRIOS

O-ring EPDM, 24 × 2 mm (E30054), indicado como incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	O-ring ausente, danificado ou incompatível com o fluido; também pode haver montagem desalinhada.	Despressurize o sistema conforme o procedimento aplicável, inspecione a posição e o estado do O-ring e confirme a compatibilidade química do fluido.
O adaptador não acopla ao sensor.	A conexão do sensor pode não ser G 1 Aseptoflex Vario.	Confira a identificação da conexão do sensor e compare com a interface especificada para o E30131.
O adaptador não acopla ao ponto de processo.	A conexão de processo pode não ser G 1/2 ou a rosca pode estar desalinhada.	Confirme a conexão do ponto e examine o alinhamento antes de reapertar; não force uma rosca incompatível.
Vazamento ou falha durante a operação pressurizada.	Pressão acima do limite de 100 bar (10 MPa), vedação inadequada ou incompatibilidade do fluido com os materiais.	Verifique a pressão real de operação, inspecione a vedação e confirme a compatibilidade dos materiais com o fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E30131 (PT-BR) (Datasheet) Desenho em escala IFM E30131 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30131 e para quem ele serve?

É um adaptador rosqueável para sensores de processo, destinado a ligar uma conexão G 1 Aseptoflex Vario a uma conexão de processo G 1/2. A escolha depende de as duas interfaces corresponderem às conexões da instalação.

O que acompanha o adaptador?

A ficha indica uma peça por embalagem e inclui um O-ring EPDM de 24 × 2 mm, identificado como E30054.

Posso usar o E30131 com um sensor que não tenha conexão G 1 Aseptoflex Vario?

A ficha especifica somente a conexão de sensor G 1 Aseptoflex Vario. Não há informação que confirme compatibilidade com outras interfaces.

Ele serve para um ponto de processo com conexão diferente de G 1/2?

A conexão de processo especificada é G 1/2. A ficha não confirma compatibilidade com outras conexões.

O que verificar se houver vazamento depois da instalação?

Verifique se o O-ring EPDM de 24 × 2 mm está presente, corretamente posicionado e sem danos. Confirme também o alinhamento das roscas e a compatibilidade do fluido com os materiais.

O que pode causar falha quando o sistema está pressurizado?

A pressão acima de 100 bar (10 MPa), uma vedação inadequada ou incompatibilidade química são causas a verificar. Compare a pressão de operação com o limite especificado e inspecione o O-ring e os materiais.

É melhor comprar este adaptador ou montar a conexão com peças avulsas?

O E30131 é indicado quando são necessárias as interfaces especificadas, G 1 Aseptoflex Vario e G 1/2, e a vedação EPDM atende à aplicação. A ficha não compara o produto com conjuntos montados com peças avulsas.

Posso substituir o O-ring EPDM por um de FKM?

A ficha lista o O-ring FKM de 24 × 2 mm E30123 como acessório opcional, não como item incluído. A escolha da vedação deve considerar a compatibilidade química com o fluido; essa compatibilidade não é detalhada na ficha.

Quais cuidados devo ter durante a instalação?

Confirme as conexões, inspecione e posicione o O-ring e evite forçar roscas desalinhadas. Use o procedimento e o torque indicados pelo fabricante do sensor ou da instalação, pois esses valores não constam na ficha do adaptador.

O adaptador pode ser usado em qualquer aplicação com aprovação ACS?

Não é possível concluir isso apenas pela aprovação indicada. A ficha exige verificar a compatibilidade entre o fluido e os materiais em cada aplicação, e a classificação conforme a DESP depende do uso.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Interface de conexão do lado do sensor especificada para o adaptador.

G 1/2

Conexão rosqueada de processo informada para o lado da instalação.

316L

Designação do aço inoxidável 1.4404 indicado como material do corpo.

EPDM

Material do O-ring fornecido com o produto; a compatibilidade com o fluido deve ser verificada.

ACS Reg31

Aprovação e registro informados na ficha do produto; sua aplicabilidade deve ser avaliada conforme os requisitos da instalação.
