- Referência do fabricante: E30131
- EAN: 4021179237680
- NCM do produto: 90269090
Destaques do Produto
Material
Aço...mais
Saiba mais sobre: "E30131 IFM - Adaptador Rosqueável IFM para Sensores de Processo G1 Aseptoflex Vario p/ G1/2"
Destaques do Produto
Material
Aço inoxidável 316L
Conexão do sensor
G 1 Aseptoflex Vario
Conexão de processo
G 1/2
Pressão máxima
100 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

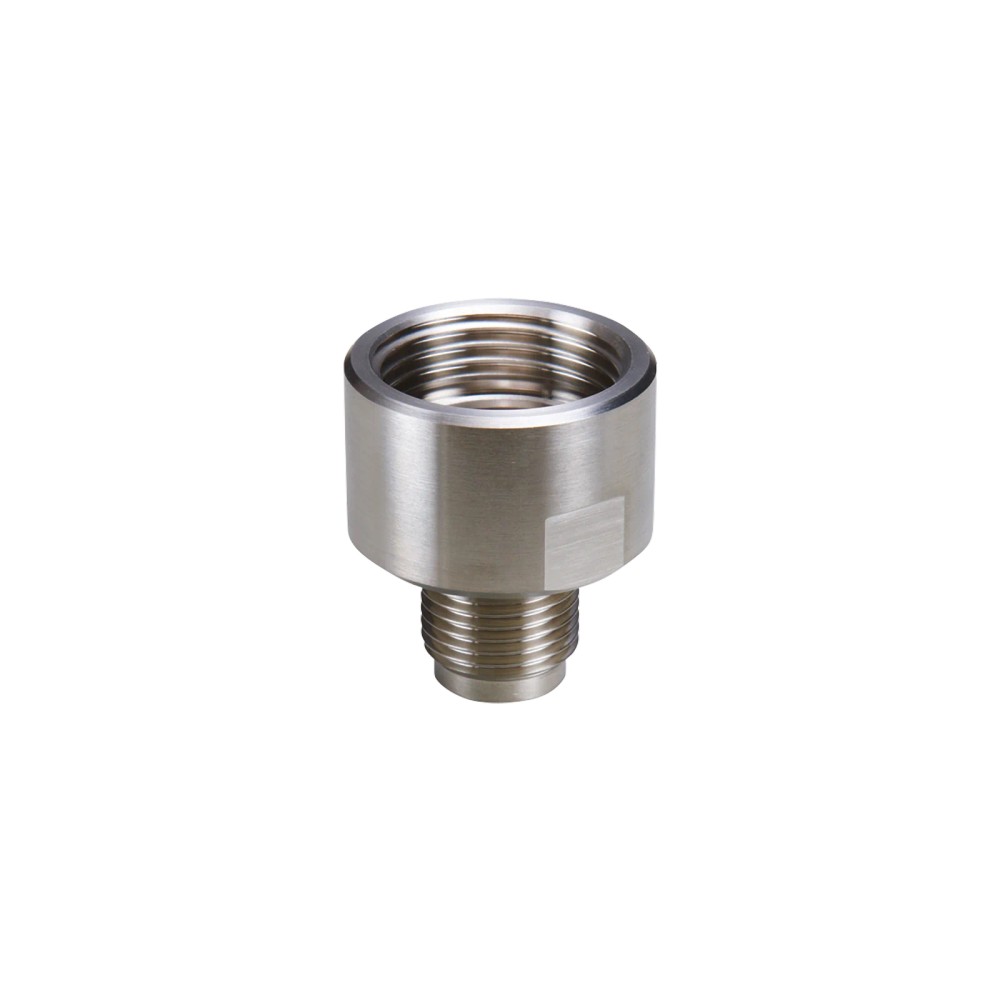

Sobre o Adaptador Rosqueável IFM para Sensores de Processo G1 Aseptoflex Vario p/ G1/2
O adaptador E30131 da IFM permite a integração de sensores de processo com conexão Aseptoflex Vario G1 em processos com rosca G 1/2. Construído em aço inoxidável 316L, oferece alta durabilidade e suporta pressões operacionais de até 100 bar. É a solução ideal para padronização de montagens em sistemas industriais que exigem robustez e vedação confiável.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | E30131 |
| Marca | IFM |
| Material | Aço inoxidável 316L |
| Conexão Sensor | G 1 Aseptoflex Vario |
| Conexão Processo | G 1/2 |
| Pressão Máx. | 100 bar |
| Peso | 192 g |
| Certificações | ACS, Reg 31 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sensores de processo IFM com conexão Aseptoflex Vario.
- Processos industriais que demandam conexão roscada G 1/2.
- Aplicações que exigem corpo em aço inoxidável 316L (1.4404).
⚠ Considere outro se precisa de:
- Instalação em sistemas com pressão superior a 100 bar.
- Uso em fluidos que degradam o material de vedação EPDM fornecido.
- Aplicação em roscas de processo que não sejam padrão G 1/2.
APLICAÇÕES E USO
- Integração de sensores IFM em tubulações com rosca G 1/2.
- Aplicações que exigem conformidade com normas sanitárias (ACS).
- Ambientes onde a resistência química do aço inox 316L é necessária.
COMO ESCOLHER
Antes de comprar o Adaptador Rosqueável IFM para Sensores de Processo G1 Aseptoflex Vario p/ G1/2, verifique estes pontos:
Quando escolher este adaptador
Selecione o E30131 quando for necessário instalar sensores de processo com interface Aseptoflex Vario em uma conexão de rosca padrão G 1/2.
Quando buscar outra alternativa
Busque outras opções caso a conexão de processo não seja G 1/2, se a pressão de operação exceder 100 bar, ou se a compatibilidade química exigir materiais de vedação diferentes de EPDM.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material | 1.4404 (aço inoxidável / 316L) | Material do corpo resistente à corrosão. |
| Resistência à pressão | 100 bar | Limite de operação sob pressão. |
| Interfaces | ||
|---|---|---|
| Conexão do sensor | G 1 Aseptoflex Vario | Interface de acoplamento do sensor. |
| Conexão de processo | G 1/2 | Rosca de instalação no processo. |
| Vedação | O-Ring 24 x 2 mm (EPDM) | Componente de vedação incluído. |
| Aprovações e Normas | ||
|---|---|---|
| Aprovação | ACS, Reg 31 | Certificações de conformidade. |
COMPATIBILIDADE
Comunicação
• Não aplicável (componente passivo/mecânico)
Conexões
Elétrica
Não aplicável (mecânico)
Processo
G 1/2
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Conexão em rosca G 1/2 | ✓ | O adaptador é projetado especificamente para este padrão de rosca. |
| Sensores Aseptoflex Vario | ✓ | Compatibilidade nativa entre a interface do sensor e o adaptador. |
| Pressão superior a 100 bar | ✗ | O limite máximo de pressão operacional do adaptador é de 100 bar. |
INSTALAÇÃO
Como instalar o Adaptador Rosqueável IFM para Sensores de Processo G1 Aseptoflex Vario p/ G1/2
- Verifique se a rosca de processo G 1/2 está limpa e livre de detritos.
- Insira o O-Ring fornecido na ranhura de vedação do adaptador.
- Rosqueie o adaptador manualmente na conexão de processo até sentir o assentamento inicial.
- Utilize uma ferramenta adequada para dar o aperto final, garantindo a compressão correta do anel de vedação.
- Insira o sensor Aseptoflex Vario no adaptador.
- Verifique se o sensor está firmemente fixado e não apresenta folgas ou vazamentos durante a pressurização inicial.
ACESSÓRIOS
- O-Ring 24 x 2 mm, EPDM (incluído)
- O-Ring 24 x 2 mm, FKM (opcional E30123)
- O-Ring 24 x 2 mm, EPDM, FCM China (opcional E30163)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento no ponto de conexão entre adaptador e processo. | Vedação danificada ou ausente durante a instalação. | Verificar se o O-Ring está posicionado corretamente e sem rasgos. |
| Conexão instável ou falha na vedação. | Torque insuficiente ou excessivo no aperto da rosca. | Checar se o aperto está conforme as recomendações de montagem para roscas G. |
| Degradação rápida do anel de vedação. | Incompatibilidade química do material da vedação com o fluido. | Consultar a tabela de compatibilidade química dos materiais antes da aplicação. |
| Dificuldade em rosquear o adaptador completamente. | Acúmulo de sujeira ou detritos na rosca G 1/2. | Limpar as roscas macho e fêmea antes de iniciar a montagem. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o adaptador E30131 e qual sua função principal?
Este é um adaptador rosqueável projetado para integrar sensores de processo com conexão G 1 Aseptoflex Vario a processos com rosca G 1/2.
O que vem incluso na embalagem do produto?
O kit acompanha o adaptador metálico e um O-Ring de vedação em EPDM (24 x 2 mm) para garantir a estanqueidade na conexão.
Posso utilizar este adaptador em conexões roscadas diferentes de G 1/2?
Não, este modelo não é compatível com conexões de processo que não sigam o padrão roscado G 1/2.
Existem restrições de materiais ou fluidos para este adaptador?
Este adaptador não deve ser utilizado em aplicações onde o material (aço inoxidável 316L) seja incompatível quimicamente com o fluido do processo.
O que fazer se houver vazamento na conexão do adaptador?
Sintomas de vazamento na conexão indicam falha na vedação ou aperto incorreto, exigindo a verificação do estado do O-Ring ou torque de instalação.
Por que o sensor não rosqueia corretamente no adaptador?
Se houver dificuldade de rosqueamento, verifique se há acúmulo de detritos nas roscas ou desalinhamento axial do sensor durante a montagem.
Este adaptador é melhor que utilizar conexões diretas soldadas?
O uso deste adaptador é indicado para padronizar interfaces de sensores Aseptoflex Vario. Para outras tecnologias, verifique se a geometria de assentamento da vedação é compatível.
Como decidir entre este adaptador e outras versões de vedação?
Sim, a escolha entre este modelo e outros depende estritamente da compatibilidade do material de vedação (EPDM fornecido) com o fluido de processo.
Quais cuidados tomar durante a instalação física?
Certifique-se de não exceder o limite de pressão de 100 bar e utilize ferramentas adequadas para garantir o torque de vedação necessário, evitando danos à rosca.
O produto possui certificações específicas para uso em processos?
O produto possui aprovação ACS e Reg31, sendo fabricado com materiais de alta resistência conforme normas industriais de processo.
GLOSSÁRIO TÉCNICO
Aseptoflex Vario
Padrão de conexão da IFM para sensores de processo, permitindo instalação flexível em diversos tipos de roscas. (Ref.: Conexão do sensor)
Aço inoxidável 316L
Material (1.4404) conhecido pela alta resistência à corrosão, adequado para ambientes exigentes. (Ref.: Material)
G 1/2
Norma de rosca cilíndrica de gás (BSP) amplamente utilizada em conexões hidráulicas e pneumáticas. (Ref.: Conexão de processo)
ACS
Certificação de conformidade sanitária para materiais que entram em contato com água potável. (Ref.: Aprovação)
O-Ring
Anel de vedação de seção transversal circular, essencial para prevenir vazamentos em conexões estáticas. (Ref.: Material incluído)
