Adaptador de Soldagem IFM E30130 Aço Inox D50 G1

Pré-visualizar: E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1

E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1

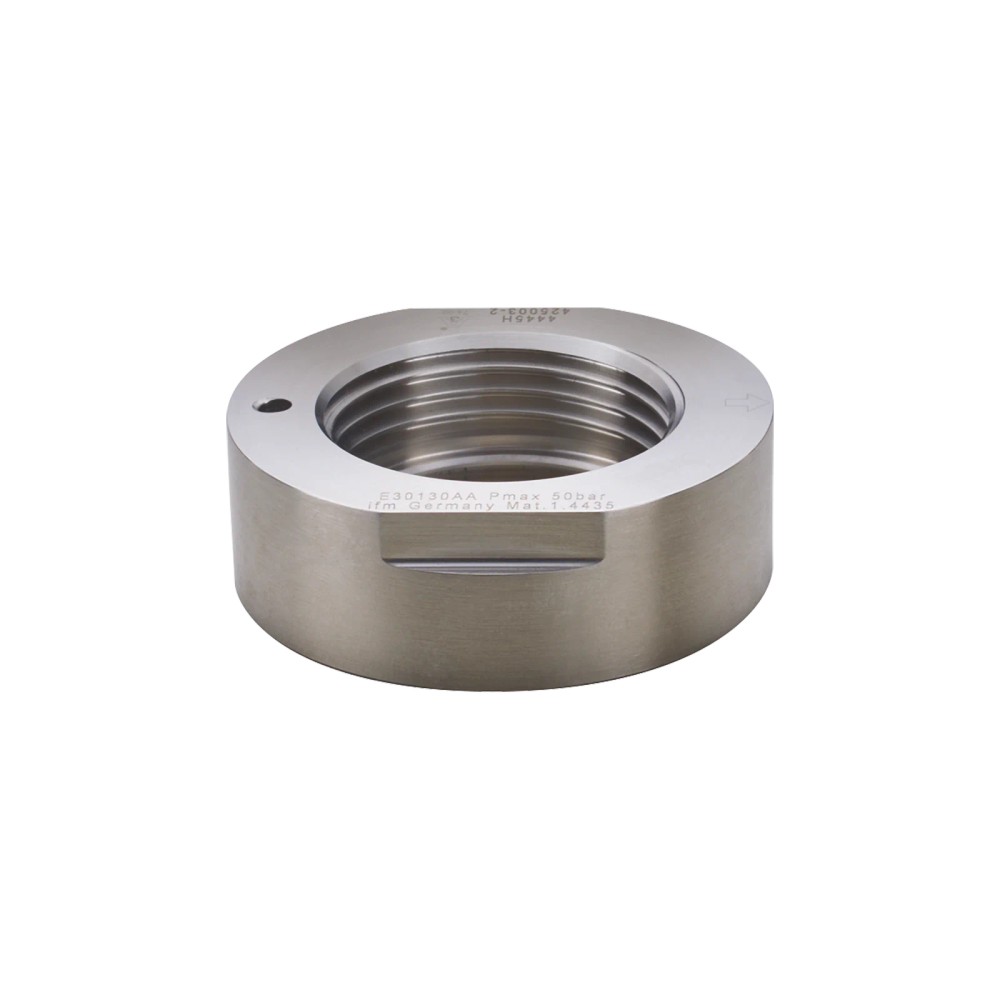

Imagem meramente ilustrativa

R$ 654,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30130
EAN: 4021179248525
NCM do produto: 90269090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1"

Destaques do Produto

Tipo de montagem

Soldagem

Diâmetro

50 mm

Material

Aço Inox 1.4435

Conexão

G 1 Aseptoflex Vario

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1

O E30130 é um adaptador de soldagem de alta precisão projetado para integrar sensores de processo em tubulações higiênicas. Construído em aço inoxidável 1.4435 (316L), ele suporta pressões de até 50 bar e atende a rigorosos padrões sanitários como 3-A e EHEDG. Sua instalação é otimizada para paredes de tubulação com espessura de até 3 mm, garantindo uma vedação confiável através da conexão Aseptoflex Vario G1.

PRINCIPAIS ESPECIFICAÇÕES

Material	Aço Inox 1.4435 (316L)
Diâmetro Soldagem	50 mm
Resistência Pressão	50 bar
Conexão Sensor	G 1 Aseptoflex Vario
Rugosidade Ra	< 0,4 µm
Certificações	3-A, EHEDG, FDA, EC 1935/2004
Vedação Incluída	EPDM 24x2 mm
Espessura Parede	<= 3 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos higiênicos (Alimentícia, Farmacêutica) com tubulações de aço inox.
Aplicações que exigem certificação 3-A ou EHEDG.
Processos que utilizam a conexão Aseptoflex Vario G1.

⚠ Considere outro se precisa de:

Instalação em tubulações com paredes superiores a 3 mm de espessura.
Uso em sistemas que excedem a pressão estática de 50 bar.
Instalação em locais com vibração mecânica extrema sem suporte adicional ao sensor.

APLICAÇÕES E USO

Indústria de alimentos e bebidas em linhas de processo sanitárias.
Setor farmacêutico onde a higienização é crítica (SIP/CIP).
Instalação em tanques ou tubulações de aço inox com diâmetro de 50 mm.
Sistemas de monitoramento de pressão, temperatura ou nível em meio fluido.

COMO ESCOLHER

Antes de comprar o E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1, verifique estes pontos:

Quando escolher este modelo

Selecione o E30130 quando a aplicação exigir um ponto de medição fixo em tubulações higiênicas (inox) com paredes finas (até 3 mm) e necessidade de conformidade 3-A/EHEDG.

Quando buscar alternativas

Busque adaptadores com roscas diferentes (ex: G 1/2) ou modelos sem solda (Clamp, Varivent) se o processo permitir montagem não permanente ou se a espessura da parede da tubulação exceder 3 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço inoxidável 1.4435 (316L)	Material conforme norma AISI para resistência à corrosão.
Acabamento da superfície	Ra < 0,4 µm / Rz = 4 µm	Refere-se à rugosidade para atendimento a normas sanitárias.

Condições Operacionais
Resistência à pressão	50 bar	Pressão máxima admissível para a conexão sensor-adaptador.
Espessura da parede da tubulação	<= 3 mm	Requisito de montagem para soldagem correta.

Conformidade
Certificações	ACS, EC1935/2004, FDA, FCM CN, CRN, FCM JP, EHEDG, 3-A, DESP	Conformidade sanitária e industrial global.

COMPATIBILIDADE

Comunicação

• Não aplicável (componente mecânico)

Conexões

Elétrica Não aplicável (peça mecânica)

Processo Adaptador para soldagem Ø 50 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação de processo sanitário (diâmetro 50mm, parede 2mm)	✓	Dentro das especificações de diâmetro e espessura de parede recomendadas.
Tubulação industrial comum com parede de 5mm	✗	Espessura de parede excede o limite de 3 mm para montagem adequada.
Sensor com conexão G1 Aseptoflex Vario	✓	O adaptador é projetado especificamente para este padrão de conexão.

INSTALAÇÃO

Como instalar o E30130 IFM - Adaptador de Soldagem Sensores de Processo Aço Inox D50 G1

Prepare o furo na tubulação garantindo o diâmetro compatível.
Posicione o adaptador de soldagem no orifício.
Realize a soldagem TIG adequada para aço inoxidável, evitando superaquecimento.
Limpe a área interna da solda para remover incrustações e garantir o acabamento sanitário.
Insira o O-ring fornecido na sede do adaptador.
Rosqueie o sensor de processo manualmente até o encosto e finalize com o torque recomendado.

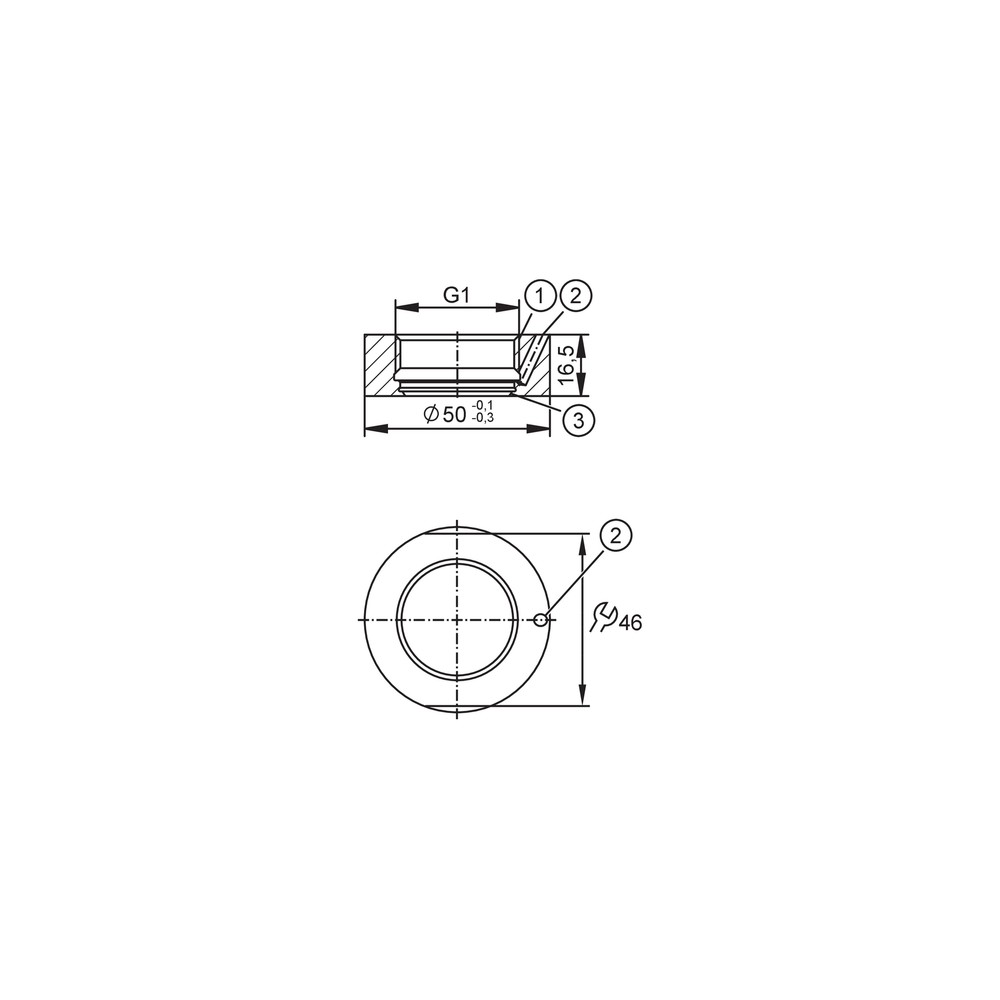

Desenho Dimensional

ACESSÓRIOS

O-Ring (EPDM, 24 x 2 mm)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na base do sensor.	Vedação degradada ou montagem incorreta do O-ring durante a instalação do sensor.	Remova o sensor, inspecione o estado do O-ring e limpe a sede de vedação antes de reinstalar.
Dificuldade em rosquear o sensor no adaptador.	Excesso de calor durante a soldagem causando empenamento do adaptador.	Verifique a rosca interna e o alinhamento da face de vedação; se deformado, substitua o adaptador.
Corrosão ou manchas na superfície do adaptador.	Uso de material corrosivo incompatível com aço 316L.	Verifique a compatibilidade química do fluido do processo com o material do adaptador (316L).
Dificuldade de instalação ou vedação instável.	Parede da tubulação muito espessa, impedindo o fluxo correto ou vedação adequada.	Confirme se a espessura da parede do tubo é de fato <= 3 mm conforme especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet E30130 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador E30130 e onde ele é aplicado?

O E30130 é um adaptador de soldagem de 50 mm de diâmetro para sensores de processo com conexão Aseptoflex Vario G1.

Com quais sensores este adaptador é compatível?

Ele é compatível com sensores de processo da linha IFM que utilizam o padrão de conexão Aseptoflex Vario G1.

Posso instalar este adaptador em qualquer tubulação?

Não deve ser utilizado em paredes de tubulação com espessura superior a 3 mm, pois isso compromete a instalação e vedação.

Existem restrições de pressão ou material para este adaptador?

O adaptador não é adequado para sistemas que excedem a pressão nominal de 50 bar ou que utilizam meios corrosivos incompatíveis com aço inox 1.4435 (316L).

O que causa vazamentos na conexão do sensor com o adaptador?

Vazamentos na interface sensor/adaptador geralmente indicam falha na vedação do O-ring ou torque inadequado durante o aperto.

Como diagnosticar falhas na leitura após a instalação?

Se houver sinal instável ou erro de leitura após a instalação, verifique se o sensor está totalmente inserido e se a rosca está limpa e livre de resíduos de solda.

Devo usar este adaptador ou uma versão Clamp?

Este adaptador é específico para soldagem em processos higiênicos; para conexões roscadas ou Clamp sem solda, consulte os adaptadores específicos da linha IFM.

Este adaptador é melhor que adaptadores de rosca convencionais?

Para aplicações fixas permanentes em tubulações sanitárias, este adaptador de solda é preferível ao uso de adaptadores roscados que podem acumular resíduos.

Quais cuidados tomar na soldagem?

A instalação requer soldagem TIG cuidadosa na parede da tubulação; certifique-se de alinhar corretamente o adaptador para evitar tensões mecânicas no sensor.

Qual a procedência deste material?

Este componente é fabricado pela IFM, seguindo normas internacionais de higiene como EHEDG e 3-A para a indústria de processos.
