Adaptador de Soldagem IFM E30130

Pré-visualizar: E30130 IFM - Adaptador de Soldagem IFM Sensores de Processo D50 G1 Aço Inox 316L

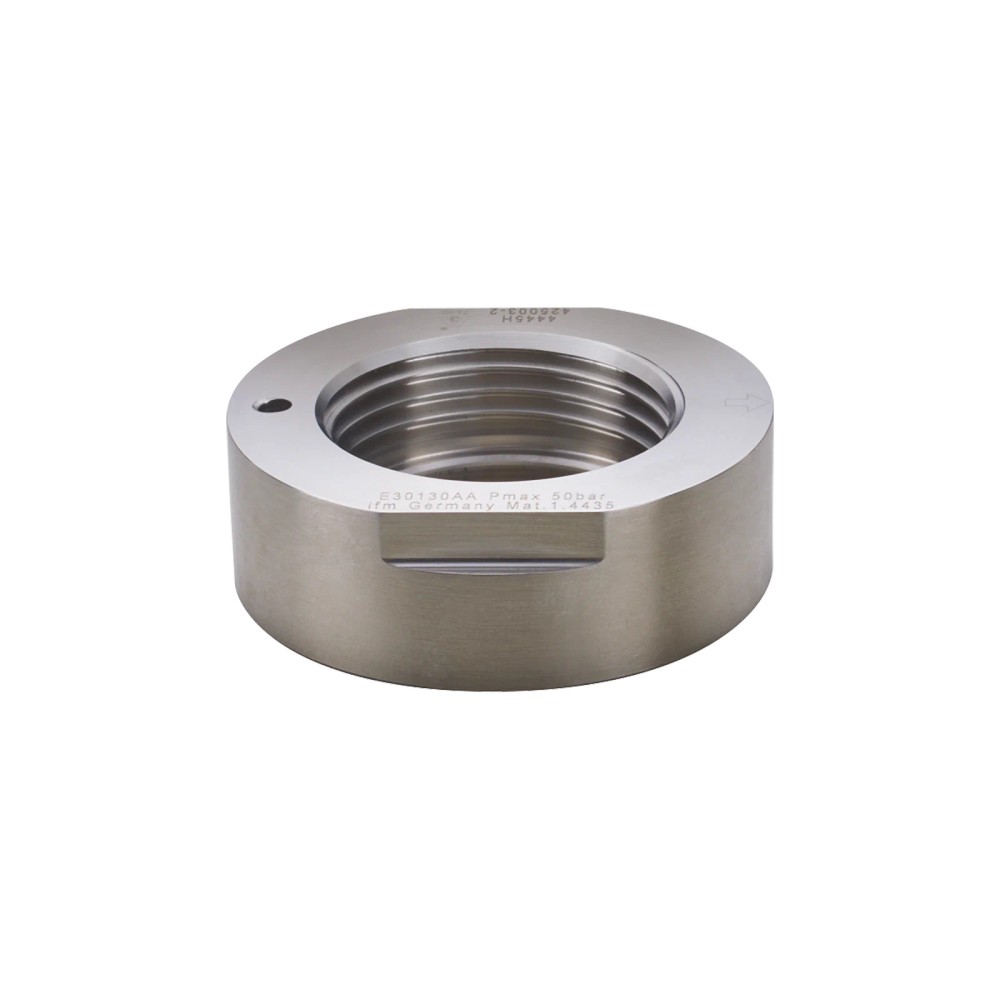

E30130 IFM - Adaptador de Soldagem IFM Sensores de Processo D50 G1 Aço Inox 316L

Imagem meramente ilustrativa

R$ 654,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30130
EAN: 4021179248525
NCM do produto: 90269090

Destaques do Produto Modelo E30130...mais

Fechar menu

Saiba mais sobre: "E30130 IFM - Adaptador de Soldagem IFM Sensores de Processo D50 G1 Aço Inox 316L"

Destaques do Produto

Modelo

E30130

Conexão para sensor

G 1 interna, Aseptoflex Vario

Soldagem ao processo

Ø 50 mm

Construção

Aço inoxidável 1.4435 (316L), com porta de escape

Parede recomendada

Espessura até 3 mm

Vedação fornecida

O-ring EPDM, 24 × 2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30130 IFM — Adaptador de soldagem para sensores de processo D50/G1, aço inoxidável 316L, com porta de escape

O IFM E30130 é um adaptador de soldagem para montagem de sensores de processo em uma conexão de processo soldada de Ø 50 mm. Possui conexão interna G 1 Aseptoflex Vario e porta de escape; é recomendado para paredes com espessura de até 3 mm. O corpo é de aço inoxidável 1.4435 (316L), com resistência à pressão informada de 50 bar para a conexão entre sensor e adaptador.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E30130
Tipo	Adaptador de soldagem para sensores de processo, com porta de escape
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Soldagem, Ø 50 mm
Material do corpo	Aço inoxidável 1.4435 (316L)
Resistência à pressão	50 bar (5 MPa), na conexão sensor–adaptador
Espessura de parede recomendada	Até 3 mm
Vedação incluída	O-ring EPDM, 24 × 2 mm
Rugosidade superficial	Ra < 0,4 µm; Rz = 4 µm
Peso	186 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1 interna Aseptoflex Vario em adaptador de soldagem Ø 50 mm.
Instalações em que a parede de montagem tenha espessura de até 3 mm, conforme recomendação do fabricante.
Aplicações que requeiram o modelo com porta de escape e corpo em aço inoxidável 1.4435 (316L).

⚠ Considere outro se precisa de:

Não selecione este modelo se o sensor exigir uma conexão diferente de G 1 interna Aseptoflex Vario; confirme a interface mecânica do sensor antes da montagem.
Não trate os 50 bar como pressão admissível de todo o sistema: o dado se refere à conexão entre o sensor e o adaptador.
A ficha recomenda parede de até 3 mm; para espessuras superiores, confirme a adequação do processo de soldagem e do conjunto com o fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem de sensores de processo usando a conexão G 1 interna Aseptoflex Vario do adaptador e a conexão soldada de Ø 50 mm.
Para instalação em parede de até 3 mm, a ficha fornece essa espessura como recomendação. Confirme o procedimento de soldagem e a adequação do conjunto à aplicação antes da montagem.
Em processos sujeitos a pressão, considere que o valor de 50 bar se aplica à conexão sensor–adaptador; a ficha não estabelece esse valor como limite de pressão de todo o sistema.
As certificações declaradas incluem referências a aplicações e requisitos de contato com produtos, mas o uso em uma aplicação específica deve ser confirmado pelo escopo documental do fabricante. A ficha não fornece limites de temperatura ou compatibilidade química.

COMO ESCOLHER

Antes de comprar o E30130 IFM — Adaptador de soldagem para sensores de processo D50/G1, aço inoxidável 316L, com porta de escape, verifique estes pontos:

Escolha o E30130

Quando o sensor de processo tiver conexão G 1 interna Aseptoflex Vario, a instalação exigir adaptador soldável Ø 50 mm e o modelo com porta de escape for necessário. A recomendação de parede indicada na ficha é de até 3 mm.

Verifique outra configuração

Se a conexão do sensor não for G 1 Aseptoflex Vario, se o diâmetro de soldagem necessário não for Ø 50 mm ou se for requerida uma configuração sem porta de escape, compare a interface e o modelo com a documentação IFM. A ficha não especifica uma alternativa compatível para cada caso.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E30130	Código do adaptador IFM.
Tipo de produto	Adaptador de soldagem para sensores de processo	Acessório mecânico para instalação de sensores de processo.
Configuração	Com porta de escape	Característica da versão identificada para o E30130.
Aplicação informada	Sensores de processo	Uso indicado nos dados do produto.

Conexões mecânicas
Conexão de processo	Adaptador para soldagem Ø 50 mm	Dimensão nominal informada para a conexão soldada.
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica para o sensor; confirme a conexão correspondente no sensor.
Espessura de parede recomendada	Até 3 mm	Recomendação de montagem indicada na descrição do produto.

Materiais, vedação e acabamento
Material do corpo	Aço inoxidável 1.4435 (316L)	Material especificado para o corpo do adaptador.
Tipo de vedação	Anel de vedação	Método de vedação indicado para a conexão.
O-ring fornecido	EPDM, 24 × 2 mm	O-ring informado como incluído.
Rugosidade superficial	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento superficial declarados para o produto.

Pressão
Resistência à pressão	50 bar (5 MPa)	Valor informado para a conexão entre sensor e adaptador; não generalizar para o sistema completo.

Dimensões e massa
Diâmetro para soldagem	50 mm	Dimensão de conexão de processo indicada.
Peso	186 g	Massa informada nos dados do produto.

Aprovações e conformidade
Aprovações e certificações	ACS, EC 1935/2004, FDA, FCM CN, CRN, FCM JP, EHEDG, 3-A, DESP	Relação declarada nos dados do produto; consulte a documentação do fabricante para escopo e condições de cada aprovação.

Identificação comercial
Marca	IFM	Fabricante informado.
SKU / Part number	E30130	Código para identificação e seleção.
GTIN	4021179248525	Identificador comercial do produto.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E30130 é um adaptador mecânico de soldagem, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; a ficha descreve uma interface mecânica para montagem de sensor de processo.

Processo Adaptador para soldagem Ø 50 mm; conexão do sensor G 1 interna Aseptoflex Vario. Parede recomendada: espessura até 3 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 interna Aseptoflex Vario e montagem em conexão soldada Ø 50 mm	✓	As interfaces mecânicas correspondem às especificações informadas para o adaptador.
Sensor com conexão diferente de G 1 interna Aseptoflex Vario	✗	A conexão de sensor especificada para o E30130 é G 1 interna Aseptoflex Vario; outra interface não está documentada como compatível.
Instalação com parede de espessura até 3 mm	✓	Está dentro da espessura de parede recomendada na ficha.
Pressão de até 50 bar na conexão sensor–adaptador	✓	A ficha informa resistência à pressão de 50 bar (5 MPa) especificamente para essa conexão; os demais limites do sistema não estão estabelecidos por esse dado.
Verificação de compatibilidade elétrica ou de protocolo	✗	O produto é um adaptador mecânico e não há conexão elétrica ou protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o E30130 IFM — Adaptador de soldagem para sensores de processo D50/G1, aço inoxidável 316L, com porta de escape

Confirme que o sensor utiliza conexão G 1 interna Aseptoflex Vario e que a conexão de processo prevista é soldável em Ø 50 mm.
Verifique a espessura da parede; a recomendação informada é de até 3 mm.
Prepare e posicione o adaptador para soldagem conforme o desenho dimensional e o procedimento de soldagem aplicável à instalação.
Realize a soldagem sem danificar a superfície funcional ou a região de vedação; os parâmetros do processo de soldagem não estão especificados nos dados disponíveis.
Confira se o O-ring EPDM de 24 × 2 mm está presente e corretamente assentado antes de instalar o sensor.
Monte o sensor na conexão do adaptador e verifique a vedação e a estanqueidade conforme o procedimento da instalação, respeitando os limites documentados para cada componente.

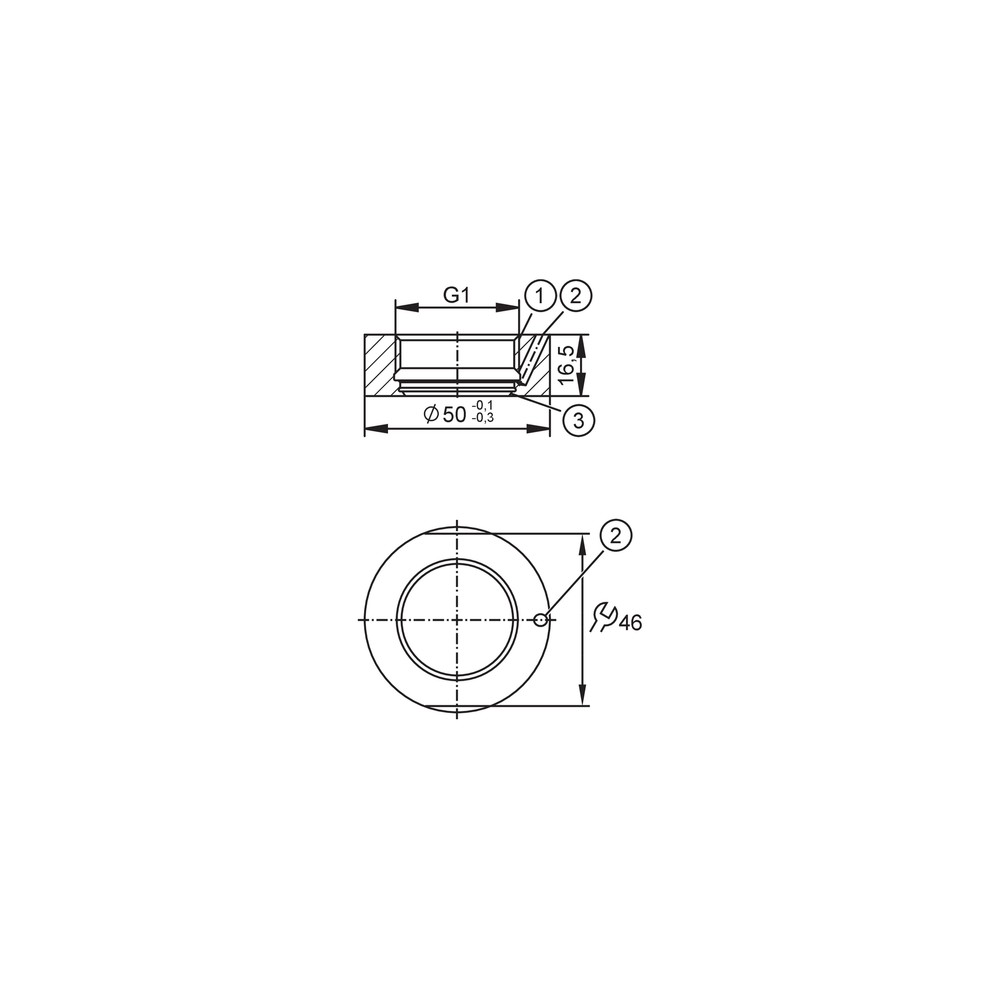

Desenho Dimensional

ACESSÓRIOS

O-ring EPDM, 24 × 2 mm (incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface entre o sensor e o adaptador.	O-ring ausente, danificado ou mal assentado; ou conexão do sensor incompatível com a interface especificada.	Remova o sensor conforme o procedimento seguro da instalação, confira a presença e o estado do O-ring EPDM 24 × 2 mm e valide a conexão G 1 Aseptoflex Vario.
O sensor não rosqueia ou não assenta corretamente no adaptador.	A conexão do sensor pode não corresponder à rosca interna G 1 Aseptoflex Vario.	Compare a especificação da conexão do sensor com a ficha técnica do E30130 antes de forçar ou reapertar a montagem.
A montagem soldada apresenta dificuldade de posicionamento ou não corresponde à geometria prevista.	Diâmetro de soldagem ou espessura da parede diferentes das dimensões e recomendações do adaptador.	Confira o diâmetro nominal de soldagem Ø 50 mm e meça a parede; a ficha recomenda espessura de até 3 mm.
Há dúvida sobre a pressão admissível do conjunto após a instalação.	O valor de 50 bar pode ter sido interpretado como limite de todo o sistema, embora se refira à conexão sensor–adaptador.	Consulte os limites de pressão do sensor, do adaptador e dos demais componentes; não use o valor da interface como limite global sem validação documental.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E30130 (PT-BR) (Datasheet) Desenho em escala do E30130 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30130 e para quais sensores ele serve?

É um adaptador de soldagem para sensores de processo com conexão G 1 interna Aseptoflex Vario. A conexão de processo prevista é soldável em Ø 50 mm.

O que acompanha o adaptador?

A embalagem é informada como uma peça e inclui um O-ring EPDM de 24 × 2 mm.

O E30130 funciona com um sensor que não tenha conexão G 1 Aseptoflex Vario?

Essa compatibilidade não está especificada. Confirme a interface mecânica do sensor na documentação do fabricante antes da seleção.

Posso considerar 50 bar como a pressão máxima de toda a instalação?

Não com base apenas nessa ficha: os 50 bar (5 MPa) se referem à conexão entre sensor e adaptador. Os limites dos demais componentes precisam ser verificados separadamente.

Para que tipo de parede a ficha recomenda o E30130?

A recomendação informada é para paredes com espessura de até 3 mm. Para outras espessuras, valide a adequação da montagem com o fabricante.

O produto é adequado para soldagem com diâmetro diferente de 50 mm?

A conexão de processo informada é para soldagem Ø 50 mm. A ficha não declara compatibilidade com outro diâmetro.

O que verificar se houver vazamento depois de instalar o sensor?

Confira o assentamento e o estado do O-ring EPDM 24 × 2 mm e confirme se a conexão do sensor corresponde à G 1 Aseptoflex Vario. Verifique também as condições de montagem antes de substituir o adaptador.

O que fazer se o sensor não rosquear no adaptador?

Não force a montagem. Compare a conexão do sensor com a rosca interna G 1 Aseptoflex Vario especificada para o E30130.

Devo comprar o adaptador avulso ou uma versão com outra vedação?

O E30130 é informado como uma peça e inclui O-ring EPDM 24 × 2 mm. A ficha também lista O-rings opcionais em outros materiais e códigos; confirme a necessidade de vedação da aplicação e a compatibilidade com a documentação IFM.

Como instalar o E30130 sem comprometer a montagem?

Use o desenho dimensional para posicionar a conexão Ø 50 mm, respeite a recomendação de parede de até 3 mm e confira o O-ring antes de instalar o sensor. Os parâmetros de soldagem não estão especificados nos dados disponíveis e devem ser definidos conforme o procedimento aplicável.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de interface mecânica especificada para a conexão do sensor no adaptador. (Ref.: conexão G 1 interna Aseptoflex Vario)

Porta de escape

Abertura indicada na configuração deste adaptador; consulte o desenho do fabricante para identificar sua geometria e função na instalação. (Ref.: modelo com porta de escape)

O-ring

Anel de vedação colocado na interface mecânica para formar a vedação entre componentes. (Ref.: EPDM, 24 × 2 mm)

Parâmetro de rugosidade superficial média aritmética. (Ref.: Ra < 0,4 µm)

316L

Designação associada ao aço inoxidável 1.4435 especificado para o corpo do adaptador. (Ref.: material do corpo 1.4435 / 316L)
