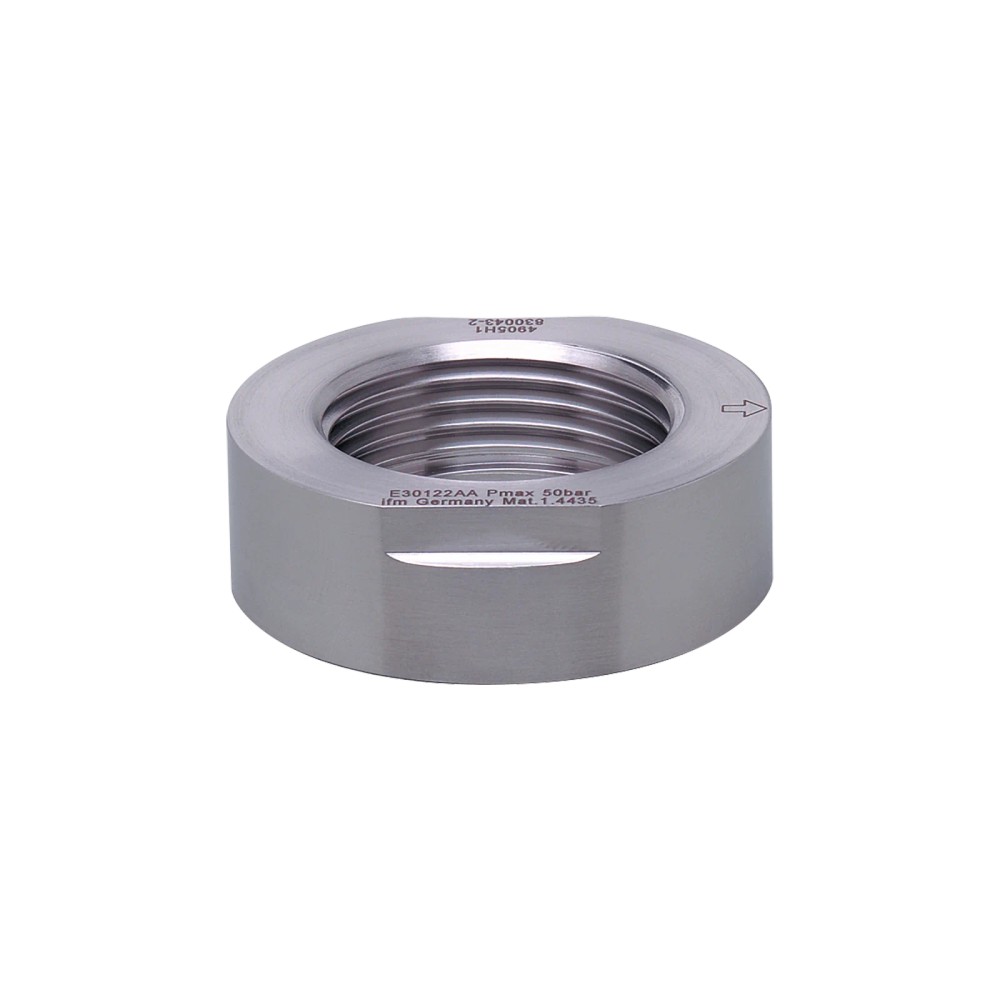

E30122 IFM - Adaptador de Soldagem IFM para Sensores de Processo D50 G1 Aço Inox 50 bar

Imagem meramente ilustrativa

R$ 515,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30122
EAN: 4021179241465
NCM do produto: 90269090

Destaques do Produto Pressão Máxima 50 bar...mais

Fechar menu

Saiba mais sobre: "E30122 IFM - Adaptador de Soldagem IFM para Sensores de Processo D50 G1 Aço Inox 50 bar"

Destaques do Produto

Pressão Máxima

50 bar

Conexão Sensor

G 1 Aseptoflex Vario

Material

Aço inoxidável 1.4435 (316L)

Diâmetro

50 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30122 IFM - Adaptador de Soldagem IFM para Sensores de Processo D50 G1 Aço Inox 50 bar

O adaptador de soldagem IFM E30122 é projetado para a integração higiênica de sensores de processo com conexão G 1 Aseptoflex Vario. Este componente é fabricado em aço inoxidável 1.4435 (316L), garantindo alta resistência à corrosão e conformidade com padrões higiênicos (Ra < 0,4 µm). Suporta pressões de até 50 bar e é recomendado para montagem em recipientes ou tubulações com parede de até 3 mm de espessura.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E30122
Material	Aço Inox 1.4435 (316L)
Resistência à Pressão	50 bar
Conexão	G 1 Aseptoflex Vario
Rugosidade Superfície	Ra < 0,4 µm
Espessura Máxima Parede	3 mm
Certificações	FDA, ACS, EC1935/2004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de processo higiênicos e estéreis
Sensores de processo com conexão G 1 Aseptoflex Vario
Aplicações em indústrias alimentícias e químicas

⚠ Considere outro se precisa de:

Paredes de recipientes com espessura maior que 3 mm
Aplicações com fluídos incompatíveis com aço inoxidável 1.4435 (316L)
Pressões operacionais que excedam 50 bar

APLICAÇÕES E USO

Montagem de sensores em tanques de armazenamento de alimentos.
Integração de sensores em sistemas de tubulação CIP (Clean-in-Place).
Processos onde a higiene superficial do componente é crítica para evitar acúmulo de resíduos.
Aplicações industriais que utilizam a conexão Aseptoflex Vario para medição de processo.

COMO ESCOLHER

Antes de comprar o E30122 IFM - Adaptador de Soldagem IFM para Sensores de Processo D50 G1 Aço Inox 50 bar, verifique estes pontos:

Quando escolher este adaptador

Utilize este modelo para aplicações que exigem padrões higiênicos estritos (FDA, EC1935/2004) e utilizam sensores com rosca G 1 Aseptoflex Vario. Ideal para processos de aço inox onde a rugosidade Ra < 0,4 µm é mandatória.

Quando buscar outra opção

Busque adaptadores alternativos caso a parede do seu processo exceda 3 mm de espessura, ou se o material do seu processo exigir uma liga específica de metal não compatível com aço 1.4435.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço inoxidável 1.4435 (316L)	Material padrão para contato com fluídos higiênicos.
Rugosidade da Superfície	Ra < 0,4 µm / Rz = 4 µm	Indica o grau de polimento para evitar contaminação biológica.

Dados de Processo
Resistência à Pressão	50 bar (5 MPa)	Limite máximo de operação para o conjunto adaptador-sensor.
Montagem Recomendada	Espessura de parede <= 3 mm	Condição técnica para garantia de fixação e soldagem.

Interfaces
Conexão de Processo	Adaptador para soldagem Ø 50 mm	Diâmetro padrão para montagem no processo.
Conexão de Sensor	G 1 Rosca interna Aseptoflex Vario	Padrão de rosca compatível com os sensores da linha.

Normas e Certificações
Aprovações	ACS, EC1935/2004, FDA, Hygienic Cleanable, FCM, Reg31	Certificações de conformidade para uso em indústrias regulamentadas.

COMPATIBILIDADE

Comunicação

• N/A (Componente puramente mecânico)

Conexões

Elétrica Não aplicável (componente mecânico passivo)

Processo Adaptador para soldagem Ø 50 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos higiênicos (Alimentício/Farmacêutico)	✓	O material 1.4435 e a rugosidade Ra < 0,4 µm cumprem normas higiênicas.
Paredes de recipiente > 3 mm	✗	O design não garante a integridade estrutural para soldagem em paredes grossas.
Sensores Aseptoflex Vario G1	✓	Rosca e design perfeitamente compatíveis com o padrão de conexão do sensor.

INSTALAÇÃO

Como instalar o E30122 IFM - Adaptador de Soldagem IFM para Sensores de Processo D50 G1 Aço Inox 50 bar

Limpe a área do tanque ou tubulação onde o adaptador será posicionado.
Certifique-se de que a parede do processo possua espessura máxima de 3 mm.
Posicione o adaptador e fixe-o provisoriamente.
Realize a soldagem TIG de acordo com padrões higiênicos, evitando superaquecimento.
Após resfriamento, verifique a planicidade da superfície e limpe qualquer resíduo de solda.
Insira o O-ring lubrificado e rosqueie o sensor de processo conforme torque especificado.

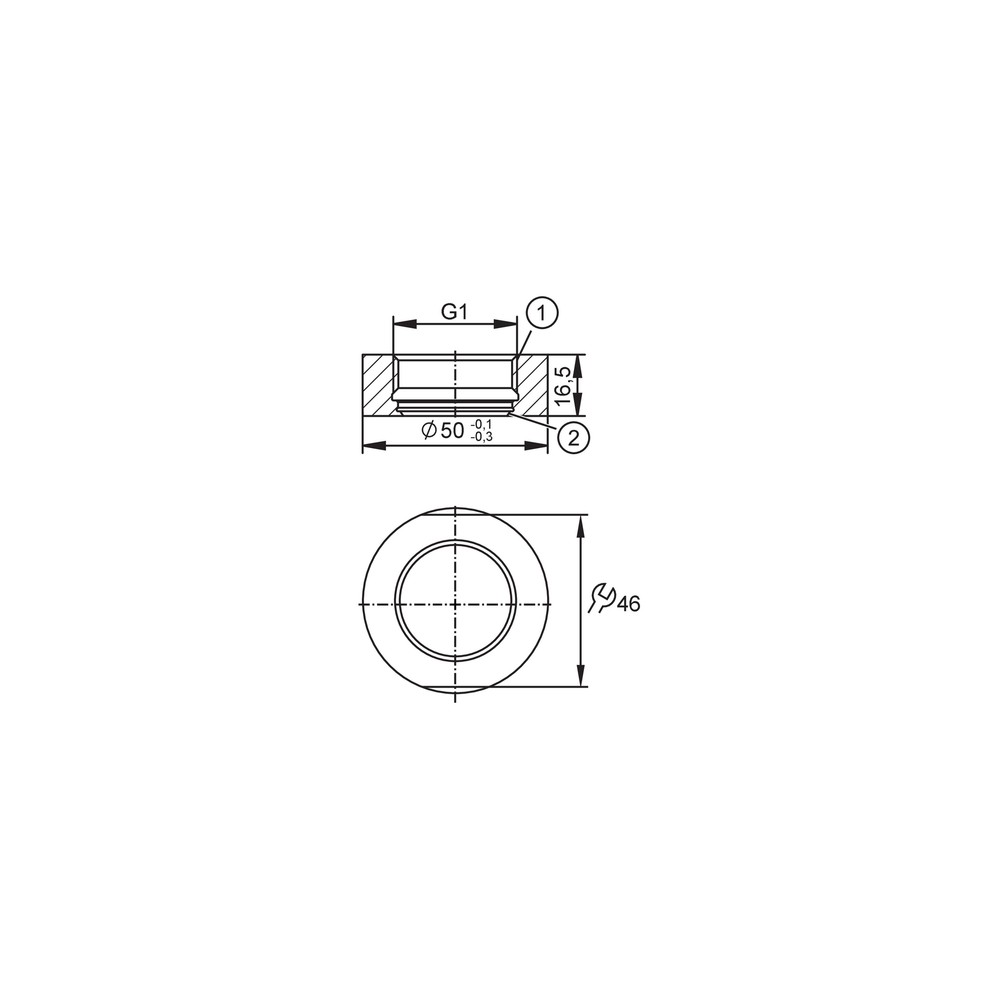

Desenho Dimensional

ACESSÓRIOS

O-Ring 24x2 mm (EPDM, E30054)
Disponível opcional: O-Ring FKM (E30123)
Disponível opcional: O-Ring EPDM FCM China (E30163)
Disponível opcional: Proteção contra desgaste (E30160)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Deformação do adaptador ou rosca, impedindo o acoplamento do sensor.	Uso de técnica de soldagem inadequada ou calor excessivo.	Verificar a planicidade da face de vedação e a concentricidade da rosca após o resfriamento.
Incapacidade de realizar a soldagem com integridade estrutural completa.	Parede do recipiente excedendo 3 mm de espessura.	Medir a espessura da parede do tanque/tubulação antes do início da instalação.
Vazamento contínuo de fluido na base do sensor.	Dano ou falha no O-ring (vedação).	Remover o sensor e inspecionar visualmente a integridade do O-ring e o alojamento da vedação.
Falha na vedação ou dano à rosca do adaptador.	Torque de aperto fora da especificação.	Consultar o manual do sensor para verificar o torque recomendado e reapertar se necessário.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E30122 (Datasheet) Desenho em Escala do Adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este adaptador de soldagem e para que serve?

O adaptador de soldagem E30122 permite a integração higiênica e segura de sensores de processo com rosca G 1 Aseptoflex Vario em tanques ou tubulações de aço inoxidável.

O que acompanha o produto na embalagem?

Ele é fornecido com um anel de vedação (O-ring) de EPDM (24x2 mm) incluído no pacote.

Existe alguma limitação quanto à espessura da parede onde ele será soldado?

Este modelo não é indicado para paredes de recipientes com espessura superior a 3 mm, pois pode comprometer a integridade da soldagem e a vedação.

Para quais aplicações o produto não serve?

O componente não é projetado para aplicações com fluídos que não sejam compatíveis com aço inoxidável 1.4435 (316L) ou que excedam a pressão nominal de 50 bar.

O que percebo quando há um problema de vedação ou instalação?

O sintoma geralmente é um vazamento na junta entre o sensor e o adaptador ou uma instabilidade na fixação do sensor.

Qual a causa técnica mais provável de vazamentos?

A causa provável pode ser o desgaste ou dano no anel de vedação (O-ring) ou a deformação da rosca devido ao superaquecimento durante o processo de soldagem.

O que devo verificar antes de solicitar uma substituição?

Recomenda-se inspecionar visualmente o estado do O-ring quanto a cortes ou ressecamento e verificar o torque de aperto do sensor conforme as especificações de montagem do manual.

Por que escolher este modelo e não um adaptador de soldagem padrão?

Este adaptador é específico para sensores com rosca Aseptoflex Vario e é otimizado para ambientes higiênicos, sendo preferível a conexões soldadas genéricas que não garantem a rugosidade superficial de Ra < 0,4 µm.

Devo comprar este adaptador ou outro modelo com vedação diferente?

A escolha depende da compatibilidade do material da vedação com o produto químico do processo; o EPDM é fornecido, mas existem opções em FKM (E30123) disponíveis separadamente para diferentes requisitos químicos.

Quais cuidados devo tomar durante a soldagem?

A instalação exige que a área de soldagem seja mantida limpa e que o corpo seja soldado com técnica apropriada para evitar deformação, garantindo a perpendicularidade necessária para o sensor.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de conexão da IFM para sensores de processo que garante vedação higiênica e flexibilidade mecânica (Ref.: Conexão Sensor G1).

Rugosidade Superficial (Ra)

Medida da textura da superfície que define a higiene do componente; valor < 0,4 µm impede acúmulo de resíduos (Ref.: 1.4435).

Aço Inoxidável 1.4435 (316L)

Liga de aço com alta resistência à corrosão, adequada para contato direto com alimentos e processos químicos (Ref.: Material do corpo).

O-Ring

Elemento de vedação circular, neste caso em EPDM, responsável por garantir a estanqueidade entre o adaptador e o sensor (Ref.: Vedação).

DESP (Diretiva de Equipamentos sob Pressão)

Norma europeia que define requisitos de segurança para equipamentos operando sob pressão, aplicável conforme o uso final (Ref.: Diretiva de equipamentos de pressão).
