Adaptador de Soldagem IFM E30108

Pré-visualizar: E30108 IFM - Adaptador de Soldagem IFM para Sensores de Processo Ø 6mm 160bar

E30108 IFM - Adaptador de Soldagem IFM para Sensores de Processo Ø 6mm 160bar

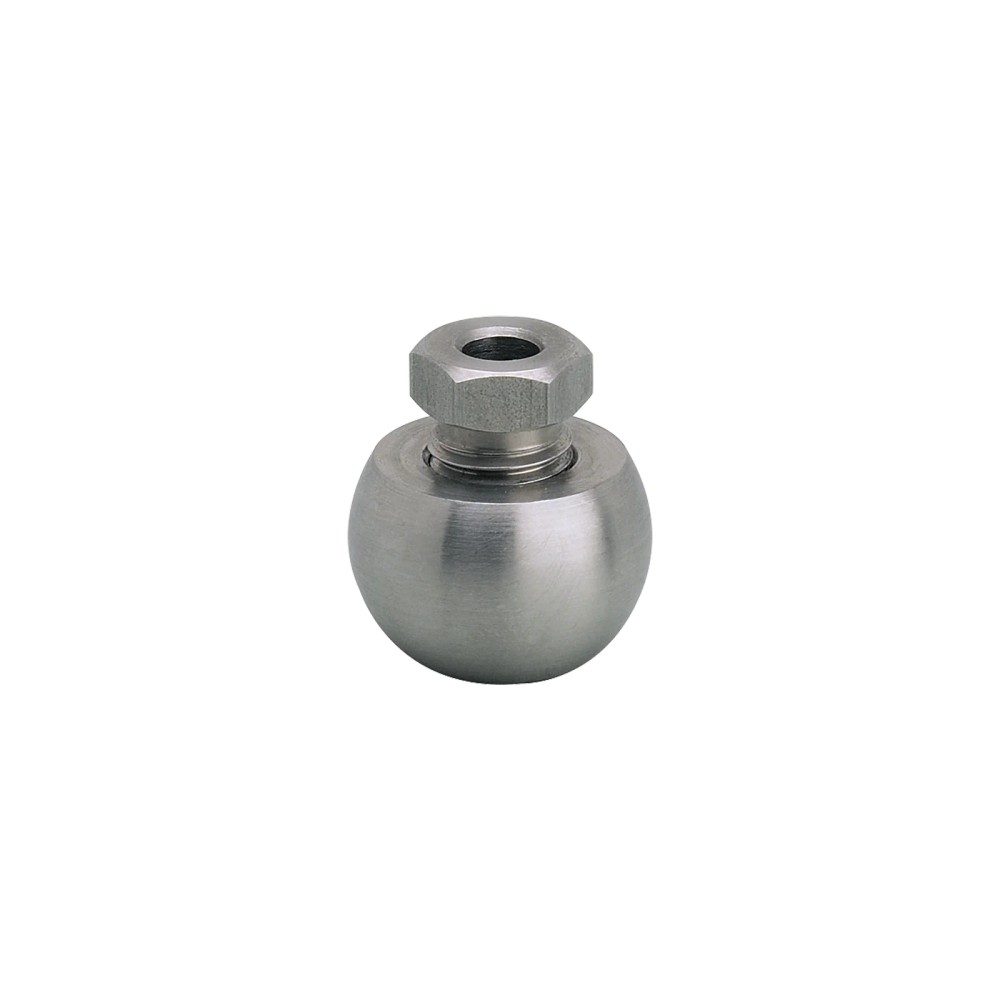

Imagem meramente ilustrativa

R$ 492,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30108
EAN: 4021179054393
NCM do produto: 90269090

Destaques do Produto Diâmetro do sensor Ø...mais

Fechar menu

Saiba mais sobre: "E30108 IFM - Adaptador de Soldagem IFM para Sensores de Processo Ø 6mm 160bar"

Destaques do Produto

Diâmetro do sensor

Ø 6 mm

Conexão de processo

Adaptador para soldagem Ø 24,7 mm

Resistência à pressão informada

160 bar / 16 MPa

Material informado

Aço inoxidável 1.4404 (316L)

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Soldagem IFM E30108 para Sensores de Processo e Temperatura Ø 6 mm, 160 bar

O IFM E30108 é um adaptador de soldagem para instalação de sensores de processo, especificado para sensores de temperatura com conexão de Ø 6 mm. Sua conexão de processo é um adaptador para soldagem de Ø 24,7 mm. A resistência à pressão informada é de 160 bar (16 MPa), e o material indicado é aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de soldagem para sensores de processo
Modelo	WELDING ADAPTER D6
Sensores indicados	Sensores de temperatura Ø 6 mm
Conexão do sensor	Ø 6 mm
Conexão de processo	Adaptador para soldagem Ø 24,7 mm
Resistência à pressão	160 bar / 16 MPa
Material	Aço inoxidável 1.4404 (316L)
Peso	63 g
Quantidade na embalagem	1 peça
Identificação	IFM E30108 \| GTIN 4021179054393

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem por soldagem em aplicações com sensor de temperatura compatível com conexão de Ø 6 mm.
Aplicações em que a conexão de processo requerida seja um adaptador para soldagem de Ø 24,7 mm e a pressão de operação esteja dentro do limite informado de 160 bar, sujeito à avaliação da aplicação.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a Ø 6 mm sem confirmar a compatibilidade no datasheet do sensor e do adaptador.
Não considerar o limite de 160 bar como validação automática do conjunto instalado: a classificação depende da aplicação, e a compatibilidade entre o fluido e os materiais deve ser verificada.

APLICAÇÕES E USO

Uso especificado: montagem de sensores de temperatura com conexão de Ø 6 mm por meio de um adaptador de soldagem para processo de Ø 24,7 mm.
Em aplicações com pressão, comparar as condições de operação com o valor informado de 160 bar e avaliar o conjunto instalado; a ficha alerta que a classificação conforme a diretiva de equipamentos sob pressão depende da aplicação.
Para processos com fluidos, verificar a compatibilidade do fluido com o material 1.4404 (316L), conforme orientação da IFM.
A ficha não informa fluido, temperatura de processo ou procedimento de soldagem específicos; confirme essas condições no datasheet e na documentação do sensor antes da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador de Soldagem IFM E30108 para Sensores de Processo e Temperatura Ø 6 mm, 160 bar, verifique estes pontos:

Escolha o E30108 quando

O sensor de temperatura tiver conexão de Ø 6 mm e a instalação exigir um adaptador de soldagem com conexão de processo de Ø 24,7 mm. Verifique também a pressão de operação e a compatibilidade entre o fluido e os materiais.

Busque outra configuração quando

O sensor não tiver conexão de Ø 6 mm ou o processo exigir uma conexão diferente da conexão para soldagem de Ø 24,7 mm. A ficha não especifica alternativas; consulte o catálogo ou o datasheet IFM para identificar a configuração apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Identificação do fabricante conforme os dados do produto.
Modelo	WELDING ADAPTER D6	Designação do modelo.
Tipo de produto	Adaptador de soldagem para sensores de processo	Componente mecânico de montagem.
SKU / Part Number	E30108	Código de identificação do produto.
GTIN	4021179054393	Código global de identificação comercial.
Quantidade na embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.90.90	Classificação fiscal informada na ficha.

Conexões e aplicação
Modelo de sensor indicado	Sensores de temperatura Ø 6 mm	Modelo descrito na ficha do produto.
Conexão do sensor	Ø 6 mm	Diâmetro de conexão do sensor indicado.
Conexão de processo	Adaptador para soldagem Ø 24,7 mm	Tipo e diâmetro informados para a conexão de processo.
Método de montagem	Adaptador de fixação	Método de montagem registrado nos atributos do produto.

Dados mecânicos e de pressão
Resistência à pressão	160 bar / 16 MPa	Valor de pressão informado; a classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser realizada pelo usuário ou operador.
Material	1.4404 (aço inoxidável / 316L)	Material informado; a compatibilidade entre o fluido e o material deve ser verificada para cada aplicação.
Diâmetro	24,7 mm	Diâmetro informado para a conexão de processo.
Peso	63 g	Massa indicada para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E30108 é um adaptador mecânico de soldagem, sem conexão elétrica especificada na ficha.

Processo Adaptador para soldagem Ø 24,7 mm. Conexão do sensor: Ø 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de temperatura com conexão de Ø 6 mm e processo que requer adaptador para soldagem de Ø 24,7 mm	✓	As dimensões de conexão correspondem às especificações informadas para o E30108; confirme as condições completas de montagem no datasheet.
Sensor com conexão diferente de Ø 6 mm	✗	A ficha identifica o modelo para sensores de temperatura Ø 6 mm; não informa compatibilidade com outros diâmetros.
Aplicação com pressão acima de 160 bar	✗	A resistência à pressão informada é 160 bar / 16 MPa.
Aplicação cujo fluido tenha compatibilidade química não verificada com o material do produto	✗	A IFM orienta verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações.
Seleção de comunicação, protocolo ou ligação elétrica	✗	O produto é um adaptador mecânico; a ficha não especifica comunicação, protocolo ou conexão elétrica.

INSTALAÇÃO

Como instalar o Adaptador de Soldagem IFM E30108 para Sensores de Processo e Temperatura Ø 6 mm, 160 bar

Confirme que o sensor de temperatura a instalar possui conexão de Ø 6 mm.
Verifique se a conexão de processo necessária corresponde ao adaptador para soldagem de Ø 24,7 mm.
Confira a pressão prevista e avalie a classificação do conjunto para a aplicação; o valor informado para o adaptador é 160 bar / 16 MPa.
Verifique a compatibilidade entre o fluido e o material do produto antes da montagem.
Execute a soldagem conforme o procedimento aplicável à instalação e às instruções técnicas do fabricante; a ficha fornecida não detalha parâmetros de soldagem.
Após a montagem, confirme o encaixe do sensor e avalie a instalação conforme os requisitos do processo antes de colocá-la em operação.

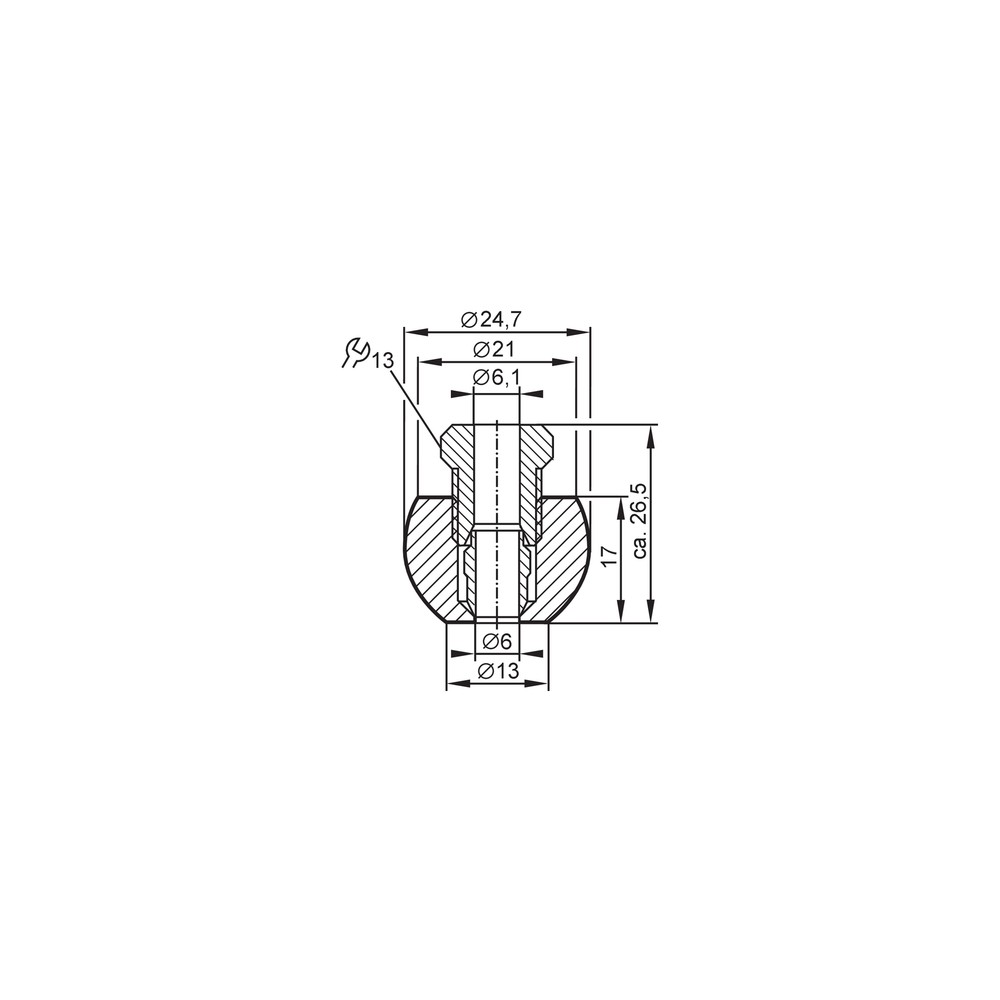

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa no adaptador.	O diâmetro da conexão do sensor pode não corresponder aos Ø 6 mm especificados para o E30108.	Confira a dimensão da conexão do sensor e compare com a especificação do adaptador antes de forçar a montagem.
A conexão do adaptador não corresponde à preparação do processo.	A conexão de processo exigida pode diferir do adaptador para soldagem de Ø 24,7 mm.	Compare o desenho dimensional e a conexão requerida pela instalação com a documentação do E30108.
Há dúvida sobre a adequação do adaptador à pressão de operação.	A condição do processo pode exceder o valor informado ou exigir avaliação da classificação do conjunto instalado.	Confira a pressão prevista, compare-a com o limite informado de 160 bar / 16 MPa e avalie a aplicação conforme a documentação do fabricante.
Há dúvida sobre a compatibilidade do adaptador com o fluido do processo.	A compatibilidade química entre o fluido e o material pode não ter sido verificada.	Identifique o fluido e valide sua compatibilidade com o material 1.4404 (316L) para a aplicação específica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E30108 (Datasheet) Desenho em escala IFM E30108 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30108 e para que tipo de sensor ele serve?

É um adaptador de soldagem para sensores de processo, descrito para sensores de temperatura com conexão de Ø 6 mm. A conexão de processo é para soldagem, com Ø 24,7 mm.

Qual pressão e material estão informados para este adaptador?

A ficha informa resistência à pressão de 160 bar / 16 MPa e material 1.4404 (aço inoxidável 316L). A compatibilidade do material com o fluido deve ser verificada para cada aplicação.

O E30108 serve para um sensor com conexão diferente de Ø 6 mm?

A ficha especifica o modelo para sensores de temperatura Ø 6 mm e não confirma compatibilidade com outros diâmetros. Consulte o datasheet do sensor e do adaptador antes de selecionar.

Posso usar o E30108 em qualquer fluido ou em pressão acima de 160 bar?

Não é possível afirmar compatibilidade com qualquer fluido: a IFM orienta verificar a compatibilidade entre fluido e material. A resistência à pressão informada é 160 bar / 16 MPa; não selecione para pressão acima desse valor.

O sensor não encaixa; preciso trocar o adaptador?

Antes de trocar, confirme se a conexão do sensor é Ø 6 mm e se não há desalinhamento ou obstrução. A ficha não especifica tolerâncias de encaixe; consulte o datasheet se a dimensão estiver correta.

A montagem apresenta dúvida de vedação ou pressão; o que devo verificar antes de substituir a peça?

Confira a conexão de soldagem, a condição da montagem e a pressão de operação em relação ao valor informado de 160 bar / 16 MPa. A ficha não detalha um método de diagnóstico de vazamento; valide o procedimento com a documentação da instalação.

O produto vem em kit ou é vendido por peça?

A quantidade indicada na embalagem é de 1 peça. A ficha não informa outros componentes ou acessórios incluídos.

Como escolher entre o E30108 e outro adaptador de soldagem?

Escolha o E30108 quando o sensor indicado tiver conexão de Ø 6 mm e a conexão de processo requerida for para soldagem de Ø 24,7 mm. Para outras dimensões ou configurações, consulte o catálogo IFM; a ficha não especifica modelos alternativos.

Que cuidados devo ter ao instalar o adaptador?

Confirme as dimensões das conexões, a pressão prevista e a compatibilidade do fluido com o material antes da montagem. A ficha não fornece parâmetros de soldagem, portanto consulte a documentação técnica aplicável.

O adaptador tem ligação elétrica ou protocolo de comunicação?

Não há ligação elétrica nem protocolo de comunicação especificados para o E30108; trata-se de um adaptador mecânico. Verifique a conexão elétrica do sensor separadamente na documentação do sensor.

GLOSSÁRIO TÉCNICO

Adaptador de soldagem

Componente mecânico para estabelecer a conexão de processo por soldagem. (Ref.: conexão de processo Ø 24,7 mm)

Conexão do sensor

Dimensão de interface do sensor que deve corresponder à especificação do adaptador. (Ref.: Ø 6 mm)

Resistência à pressão

Valor de pressão informado para orientar a avaliação da aplicação e do conjunto instalado. (Ref.: 160 bar / 16 MPa)

Aço inoxidável 316L

Designação associada ao material 1.4404 indicado na ficha; a compatibilidade com o fluido deve ser verificada. (Ref.: material 1.4404)

Diretiva de equipamentos sob pressão

A possível classificação depende da aplicação e deve ser determinada pelo usuário ou operador, conforme a informação da ficha. (Ref.: diretiva de equipamentos sob pressão)
