Adaptador Rosqueável IFM E30107

Pré-visualizar: E30107 IFM - Adaptador Rosqueável IFM Sensores de Processo G 1/4, Aço Inox 316L, 400 bar

E30107 IFM - Adaptador Rosqueável IFM Sensores de Processo G 1/4, Aço Inox 316L, 400 bar

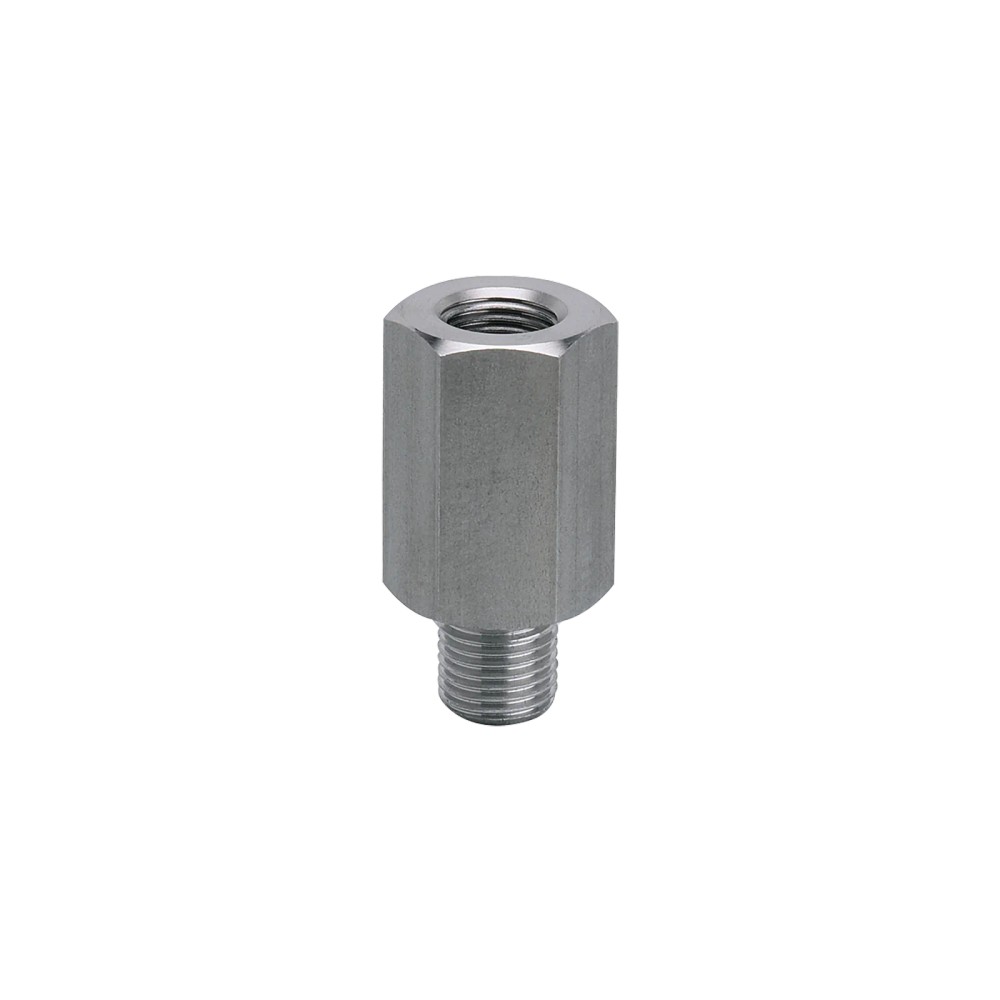

Imagem meramente ilustrativa

R$ 305,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30107
EAN: 4021179054386
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30107 IFM - Adaptador Rosqueável IFM Sensores de Processo G 1/4, Aço Inox 316L, 400 bar"

Destaques do Produto

Conexão do sensor

G 1/4

Conexão de processo

G 1/4

Material

Aço inoxidável 1.4404 / 316L

Resistência à pressão

400 bar / 40 MPa

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30107 IFM – Adaptador rosqueável para sensores de processo, G 1/4, aço inoxidável 316L, 400 bar

O IFM E30107 é um adaptador rosqueável para sensores de processo, com conexão do sensor G 1/4 e conexão de processo G 1/4. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de 400 bar (40 MPa). A compatibilidade entre o fluido e o material deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Adaptador rosqueável para sensores de processo
Modelo	ADAPT TA G1/4 V4A
Código do produto	E30107
Conexão do sensor	G 1/4
Conexão de processo	G 1/4
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	400 bar / 40 MPa
Peso	91,3 g
Quantidade na embalagem	1 peça
GTIN	4021179054386

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de sensores de processo que exijam conexão do sensor G 1/4 e conexão de processo G 1/4, respeitando a pressão especificada e a compatibilidade química do fluido com o material.
Aplicações em que o material especificado para o adaptador seja aço inoxidável 1.4404 (316L).

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não corresponder a G 1/4 em ambos os lados; a ficha não informa adaptabilidade a outras roscas.
Não utilizar acima da resistência à pressão especificada de 400 bar (40 MPa).
Não presumir compatibilidade com qualquer fluido: o fabricante determina que a compatibilidade entre fluido e material seja verificada para cada aplicação.

APLICAÇÕES E USO

Uso declarado: montagem como adaptador rosqueável para sensores de processo com conexão G 1/4 e conexão de processo G 1/4.
Possibilidade de uso: integração em uma montagem cujo material e resistência à pressão sejam compatíveis com o fluido e as condições reais do processo; confirme esses requisitos para o conjunto completo.
Limitação: a ficha exige verificar a compatibilidade entre fluido e material em todas as aplicações. A pressão especificada para o adaptador é 400 bar (40 MPa); não exceda esse valor nem os limites dos demais componentes.

COMO ESCOLHER

Antes de comprar o E30107 IFM – Adaptador rosqueável para sensores de processo, G 1/4, aço inoxidável 316L, 400 bar, verifique estes pontos:

Escolha o E30107 quando

O sensor e a conexão de processo requererem G 1/4, o aço inoxidável 1.4404 (316L) for compatível com o fluido e a pressão de operação respeitar o limite especificado de 400 bar (40 MPa).

Verifique outra configuração quando

A instalação exigir roscas diferentes, material diferente ou condições de pressão incompatíveis com os dados do produto. A ficha não especifica adaptadores ou variantes para esses requisitos; confirme a configuração necessária no catálogo ou datasheet IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Nome	Adaptador rosqueável para sensores de processo E30107	Denominação informada para o produto.
Modelo	ADAPT TA G1/4 V4A	Identificação do modelo no catálogo.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
SKU / Part Number	E30107	Código de identificação do produto.
GTIN	4021179054386	Identificador comercial informado na ficha.
Categoria	Acessório; adaptador rosqueável	Classificação do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro do produto.

Aplicação e conexões de processo
Tipo de produto	Adaptador rosqueável para sensores de processo	Uso declarado pelo fabricante/cadastro.
Conexão do sensor	G 1/4	Conexão mecânica do lado do sensor.
Conexão de processo	G 1/4	Conexão mecânica do lado do processo.

Dados mecânicos e pressão
Material	1.4404 (aço inoxidável / 316L)	Material especificado; verificar a compatibilidade com o fluido em cada aplicação.
Resistência à pressão	400 bar / 40 MPa	Valor especificado para o adaptador; considerar também os limites dos demais componentes instalados.
Peso	91,3 g	Peso informado no cadastro do produto.
Quantidade na embalagem	1 peça	Conteúdo declarado por embalagem.

Condições de aplicação e segurança
Compatibilidade fluido-material	Deve ser verificada em todas as aplicações	Instrução de segurança informada na ficha.
Classificação conforme DESP	Uma possível classificação depende da aplicação e deve ser realizada pelo usuário/operador	A ficha não atribui uma classificação única ao produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E30107 é um adaptador rosqueável mecânico, e a ficha não especifica interface elétrica ou protocolo de comunicação.

Processo Conexão do sensor G 1/4 e conexão de processo G 1/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/4 instalado em processo com conexão G 1/4	✓	As conexões do sensor e de processo informadas para o adaptador são G 1/4.
Aplicação com pressão de até 400 bar (40 MPa), desde que os demais componentes do conjunto também sejam adequados	✓	A resistência à pressão especificada para o adaptador é 400 bar (40 MPa); a ficha não estabelece a pressão admissível dos demais componentes.
Fluido cuja compatibilidade com o aço inoxidável 1.4404 (316L) ainda não foi verificada	✗	As instruções de segurança exigem verificar a compatibilidade entre fluido e material em todas as aplicações.
Instalação que exige uma conexão diferente de G 1/4	✗	A ficha especifica G 1/4 tanto para a conexão do sensor quanto para a conexão de processo.

INSTALAÇÃO

Como instalar o E30107 IFM – Adaptador rosqueável para sensores de processo, G 1/4, aço inoxidável 316L, 400 bar

Confirme que a conexão do sensor e a conexão de processo requeridas são ambas G 1/4.
Verifique a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) antes da instalação.
Confira se a pressão prevista não excede a resistência especificada para o adaptador e os limites dos demais componentes.
Consulte o desenho dimensional para verificar o espaço e a configuração mecânica da montagem.
Instale o adaptador nas conexões correspondentes, evitando aplicar esforços que possam danificar as roscas ou os componentes.
Após a montagem, verifique a vedação e a ausência de vazamentos conforme os procedimentos aplicáveis à instalação.

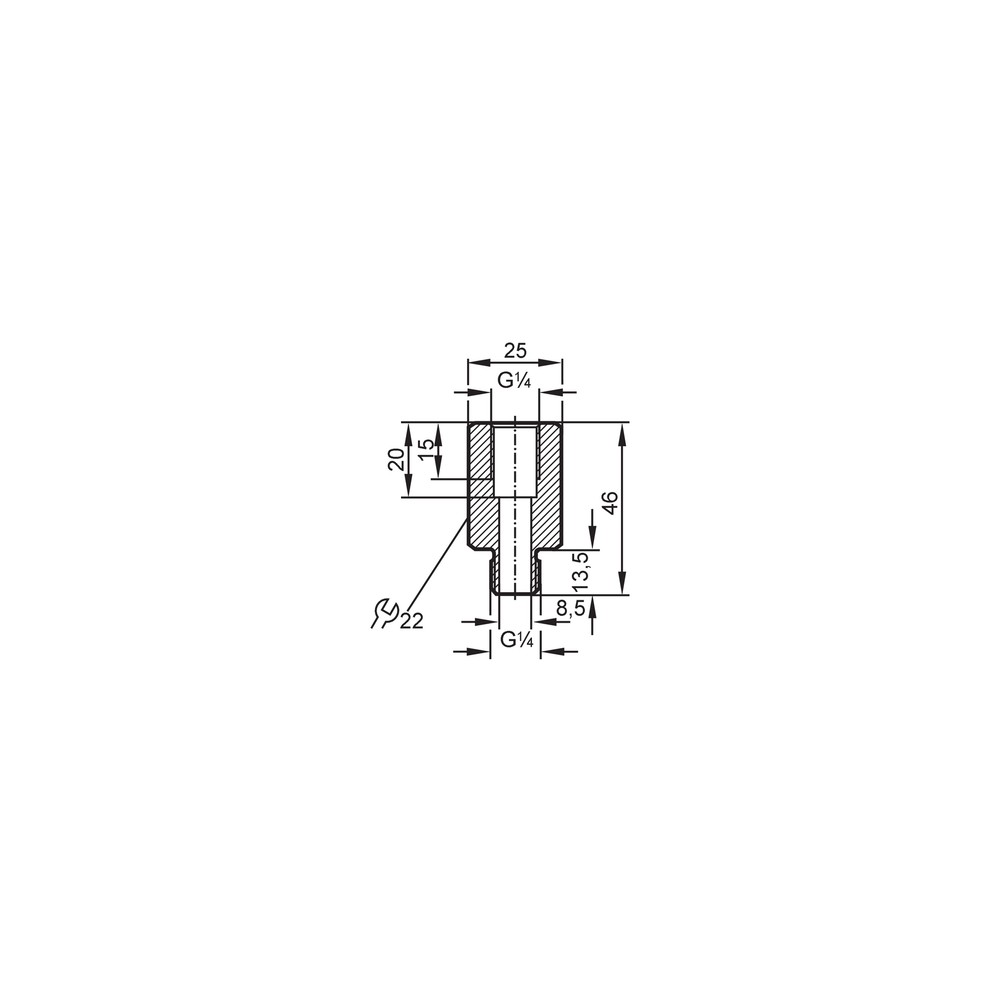

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia corretamente na conexão ou não pode ser montado.	A conexão do sensor ou do processo pode não corresponder a G 1/4.	Confira as especificações das duas conexões e compare-as com a rosca requerida em cada lado.
Há vazamento após a montagem.	A conexão pode estar desalinhada, inadequadamente montada ou com uma condição de vedação não compatível com a instalação.	Inspecione o alinhamento e a montagem das conexões e verifique o método de vedação previsto para o conjunto; a ficha do produto não especifica um método de vedação.
O adaptador apresenta sinais de deterioração durante o contato com o fluido.	A compatibilidade entre o fluido e o aço inoxidável 1.4404 (316L) pode não ter sido validada para a aplicação.	Compare o fluido e as condições do processo com os requisitos de compatibilidade do material antes de substituir o componente.
A montagem apresenta falha ou vazamento quando submetida à pressão do processo.	A pressão pode exceder a resistência especificada do adaptador ou o limite de outro componente do conjunto.	Meça ou confirme a pressão de operação e verifique separadamente os limites do adaptador, do sensor e das conexões instaladas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E30107 (PT-BR) (Datasheet) Desenho em escala do E30107 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E30107 e para que serve?

É um adaptador rosqueável IFM para sensores de processo. Conecta um sensor com rosca G 1/4 a uma conexão de processo G 1/4.

Quais são as conexões e o material deste adaptador?

As conexões do sensor e de processo são G 1/4. O material especificado é aço inoxidável 1.4404 (316L); verifique a compatibilidade com o fluido da aplicação.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Não há acessórios adicionais indicados no cadastro fornecido.

Este adaptador serve para conexões que não sejam G 1/4?

A ficha especifica G 1/4 nos dois lados e não informa compatibilidade com outras roscas. Para outra configuração, confirme o modelo correspondente no catálogo IFM.

Posso usar o E30107 com qualquer fluido?

Não é possível afirmar compatibilidade universal. A ficha exige verificar, em cada aplicação, a compatibilidade entre o fluido e o material do produto.

O que verificar se o adaptador não encaixa na instalação?

Confira se as conexões do sensor e do processo correspondem a G 1/4. Se uma delas exigir outra conexão, a ficha não confirma compatibilidade com essa montagem.

O que pode causar vazamento depois da montagem?

Desalinhamento ou montagem inadequada das conexões são causas possíveis. Verifique o alinhamento, a montagem e o método de vedação aplicável; a ficha não especifica um método de vedação.

O que verificar se houver vazamento ou falha sob pressão?

Confirme se a pressão do processo excede os 400 bar (40 MPa) especificados para o adaptador. Verifique também os limites dos demais componentes, pois a ficha não determina a pressão admissível do conjunto.

Como decidir entre o E30107 e outro adaptador?

Escolha o E30107 quando as conexões requeridas forem G 1/4 nos dois lados, o material for compatível com o fluido e a pressão respeitar a especificação. Se precisar de outra rosca ou material, procure uma configuração correspondente no catálogo IFM.

Há cuidado especial antes de instalar o adaptador?

Sim. Antes da montagem, verifique a compatibilidade do fluido com o aço inoxidável 1.4404 (316L), confirme as conexões e consulte o desenho dimensional. A ficha não informa ferramenta ou torque de instalação.

GLOSSÁRIO TÉCNICO

G 1/4

Especificação da conexão rosqueada indicada para o lado do sensor e para o lado do processo. (Ref.: conexão do sensor e conexão de processo: G 1/4)

Aço inoxidável 1.4404

Designação do material do adaptador, também identificado na ficha como aço inoxidável 316L. (Ref.: material: 1.4404 / 316L)

Resistência à pressão

Valor de pressão especificado para o adaptador; não substitui a verificação dos limites dos demais componentes. (Ref.: 400 bar / 40 MPa)

DESP

Diretiva de equipamentos sob pressão; a ficha informa que uma possível classificação depende da aplicação e deve ser determinada pelo usuário ou operador. (Ref.: classificação conforme DESP)

GTIN

Identificador comercial global associado ao produto. (Ref.: GTIN 4021179054386)
