Adaptador Rosqueável IFM G1/4 p/ 1/4 NPT Aço Inox

Pré-visualizar: E30058 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ 1/4 NPT Aço Inox

E30058 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ 1/4 NPT Aço Inox

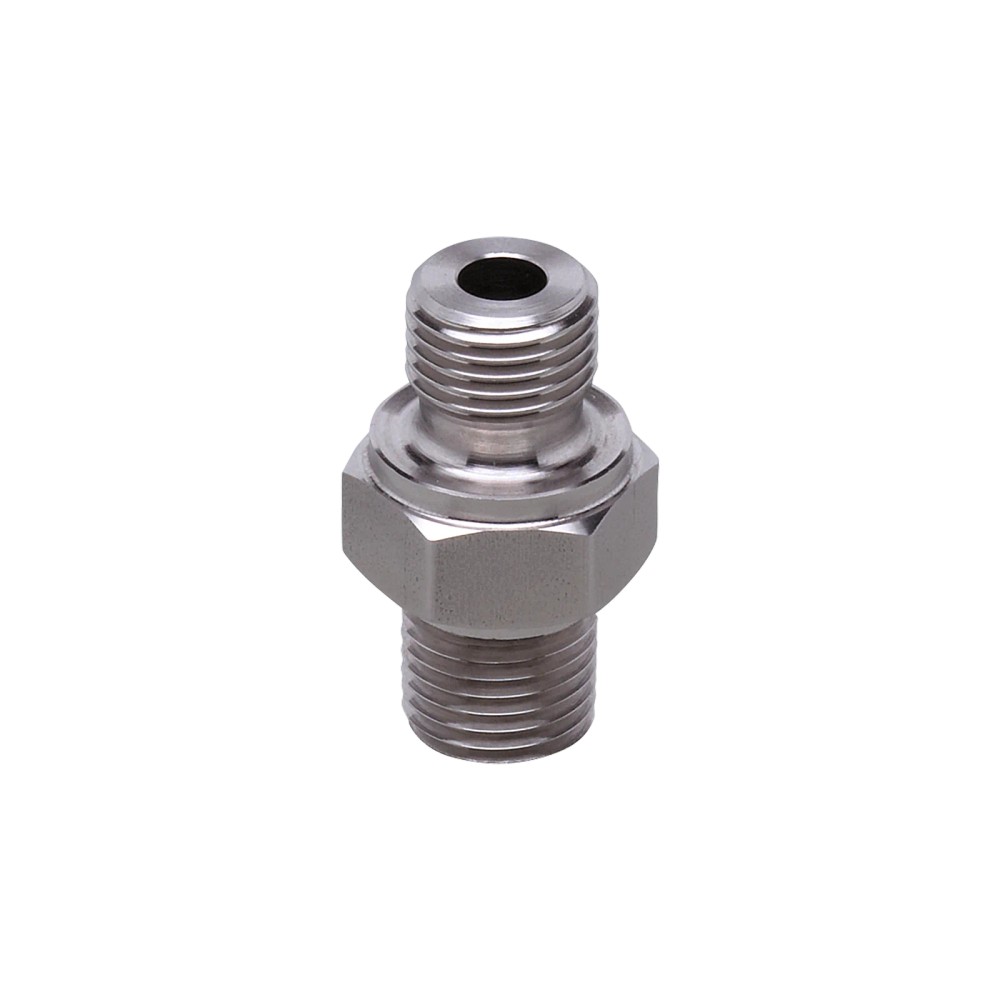

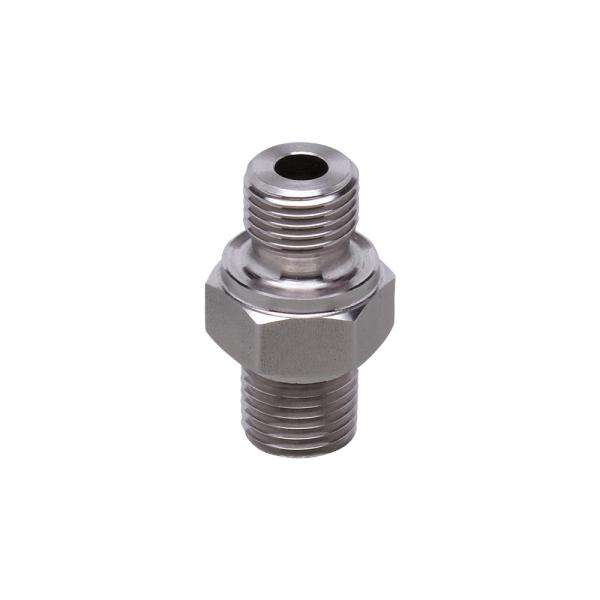

Imagem meramente ilustrativa

R$ 279,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30058
EAN: 4021179053891
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30058 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ 1/4 NPT Aço Inox"

Destaques do Produto

Conexão do sensor

G 1/4

Conexão de processo

1/4" NPT

Material

Aço inoxidável 1.4571 (316Ti)

Resistência à pressão

Até 800 bar

Borda de vedação

Aprovação

CRN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30058 IFM – Adaptador rosqueável para sensores de processo, G 1/4 para 1/4" NPT, aço inoxidável 316Ti

O E30058 é um adaptador rosqueável para conectar sensores de processo com conexão G 1/4 a uma conexão de processo 1/4" NPT. É fabricado em aço inoxidável 1.4571 (316Ti), suporta pressão de até 800 bar e possui uma borda de vedação. A ficha informa aprovação CRN.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E30058
Conexão do sensor	G 1/4
Conexão de processo	1/4" NPT
Material	1.4571 (aço inoxidável / 316Ti)
Resistência à pressão	800 bar (80 MPa)
Característica de vedação	1 borda de vedação
Aprovação	CRN
Acabamento e forma	Escovado; cilíndrico com seção central hexagonal
Peso	41,3 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de processo de conexão G 1/4 e interface de processo 1/4" NPT, desde que a compatibilidade com o fluido e os limites de operação sejam verificados.
Montagens em que o material 1.4571 (316Ti), a borda de vedação única e a resistência à pressão indicada atendam aos requisitos do projeto.

⚠ Considere outro se precisa de:

Não selecionar quando as conexões exigidas forem diferentes de G 1/4 no sensor ou 1/4" NPT no processo, sem confirmar a existência de uma solução de adaptação adequada.
Não utilizar sem verificar a compatibilidade entre o fluido e o material do produto, nem exceder a resistência à pressão informada de 800 bar.

APLICAÇÕES E USO

Aplicação especificada: adaptação mecânica entre sensores de processo com conexão G 1/4 e uma conexão de processo 1/4" NPT.
Possibilidade de uso: montagem em sistemas cuja pressão não ultrapasse 800 bar, condicionada à verificação da compatibilidade do fluido com o material e à adequação da instalação. A ficha não especifica fluidos, temperaturas ou condições ambientais.

COMO ESCOLHER

Antes de comprar o E30058 IFM – Adaptador rosqueável para sensores de processo, G 1/4 para 1/4" NPT, aço inoxidável 316Ti, verifique estes pontos:

Escolha o E30058 quando

O sensor tiver conexão G 1/4 e o ponto de processo exigir rosca 1/4" NPT. Confirme também a compatibilidade do fluido com o aço inoxidável 1.4571 (316Ti) e que a pressão de operação não ultrapasse 800 bar.

Busque outra configuração quando

A rosca do sensor ou a conexão de processo não corresponder às interfaces informadas. A ficha não especifica outras dimensões, materiais ou configurações de vedação para este adaptador; consulte o fabricante para validar uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Produto	Adaptador rosqueável para sensores de processo	Tipo de componente informado na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	E30058	Código de identificação do produto.
GTIN	4021179053891	Código global de identificação informado no anúncio.
Modelo	ADAPT 1/4 NPT A-G1/4 A	Designação do modelo no cadastro do produto.
Categoria	Acessórios	Classificação indicada no anúncio.

Conexões e vedação
Conexão do sensor	G 1/4	Interface destinada ao lado do sensor.
Conexão de processo	1/4" NPT	Interface destinada à conexão de processo.
Característica de vedação	1 borda de vedação	Característica construtiva informada na ficha; a ficha não detalha procedimento ou materiais adicionais de vedação.

Material e construção
Material	1.4571 (aço inoxidável / 316Ti)	Material informado pelo fabricante; verificar compatibilidade com o fluido em cada aplicação.
Forma	Cilíndrico com seção central hexagonal	Geometria indicada no anúncio.
Acabamento	Escovado	Acabamento superficial informado no anúncio.
Cor	Prata	Cor informada no anúncio.

Limites e aprovações
Resistência à pressão	800 bar (80 MPa)	Valor máximo informado na ficha; não exceder este limite.
Aprovação	CRN	Aprovação declarada no cadastro do produto.

Dados físicos e embalagem
Peso	41,3 g	Peso informado no cadastro do produto.
Quantidade por embalagem	1 peça	Unidade de embalagem registrada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um adaptador mecânico rosqueável, sem conexão elétrica especificada.

Processo Conexão do sensor: G 1/4. Conexão de processo: 1/4" NPT. Compatibilidade mecânica limitada a essas interfaces; verificar a montagem e a vedação conforme a aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/4 instalado em ponto de processo 1/4" NPT	✓	As duas conexões correspondem às interfaces especificadas para o adaptador.
Sensor ou ponto de processo com rosca diferente das conexões informadas	✗	As roscas não correspondem às conexões especificadas para este modelo.
Aplicação com pressão de operação acima de 800 bar	✗	A resistência à pressão informada é de 800 bar (80 MPa); a ficha não autoriza exceder esse limite.
Aplicação em que a compatibilidade do fluido com o material não foi verificada	✗	O fabricante orienta verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E30058 IFM – Adaptador rosqueável para sensores de processo, G 1/4 para 1/4" NPT, aço inoxidável 316Ti

Confirme que a conexão do sensor é G 1/4 e que a conexão de processo é 1/4" NPT.
Verifique a compatibilidade do fluido com o aço inoxidável 1.4571 (316Ti), conforme orientação do fabricante.
Confirme que a pressão de operação não excede 800 bar (80 MPa).
Inspecione as roscas e a borda de vedação antes da montagem; não utilize peças com danos visíveis.
Monte o adaptador alinhando as roscas correspondentes e siga o procedimento de instalação especificado para o sensor e o sistema.
Após a montagem, verifique a vedação e a condição de operação conforme os procedimentos aplicáveis à instalação.

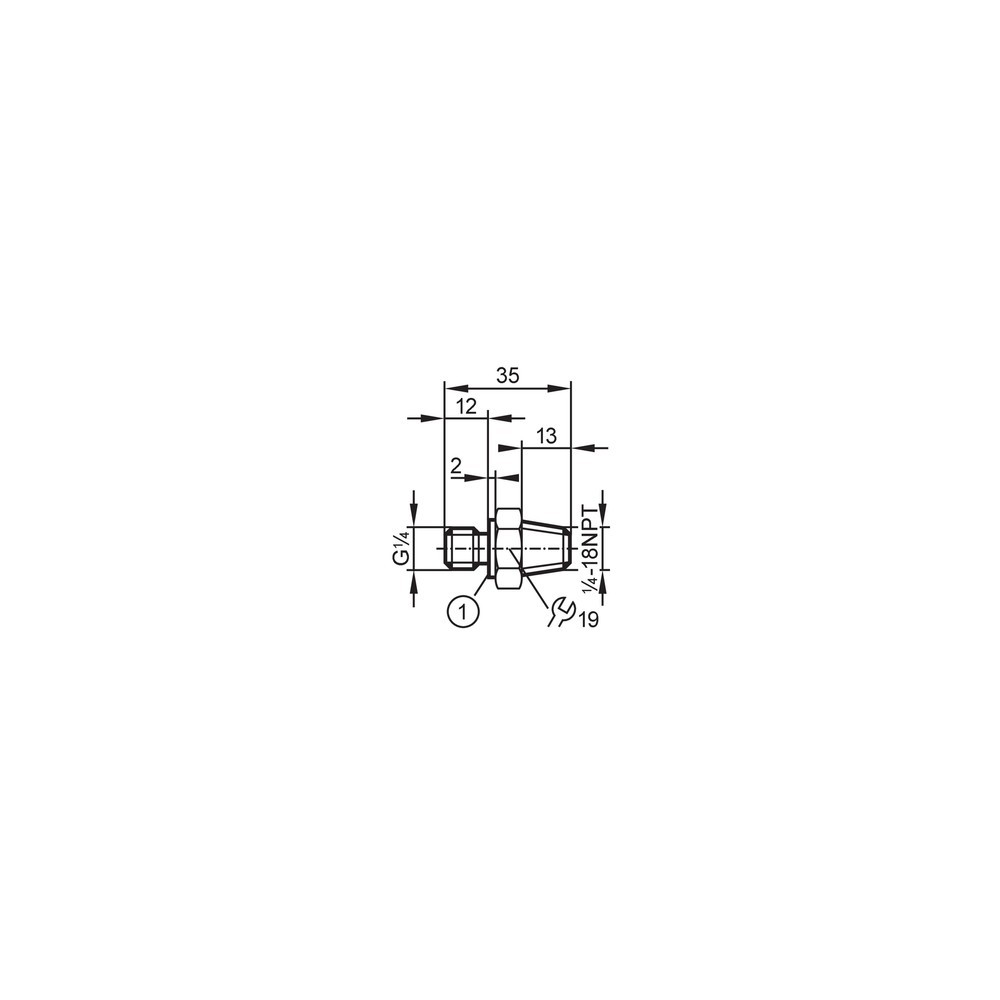

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia a montagem na conexão.	A conexão do sensor ou do processo pode não corresponder às roscas especificadas: G 1/4 e 1/4" NPT.	Confira a identificação das roscas nos componentes e compare com as interfaces indicadas na ficha; não force o encaixe.
Há vazamento após a instalação.	Possível desalinhamento, dano na região de vedação ou incompatibilidade da montagem com as conexões correspondentes.	Despressurize o sistema conforme o procedimento aplicável e inspecione alinhamento, roscas e borda de vedação.
O componente apresenta sinais de deterioração durante o uso.	A compatibilidade entre o fluido e o material pode não ser adequada à aplicação.	Identifique o fluido e valide sua compatibilidade com o aço inoxidável 1.4571 (316Ti) junto à documentação técnica do fabricante.
A montagem é submetida a pressão acima do limite indicado.	A pressão de operação pode ultrapassar a resistência à pressão especificada para o adaptador.	Compare a pressão da aplicação com o limite de 800 bar (80 MPa) informado na ficha e não opere acima dele.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30058 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30058 e para quem ele serve?

É um adaptador rosqueável para sensores de processo, destinado a montagens que precisam combinar uma conexão G 1/4 no sensor com uma conexão 1/4" NPT no processo.

O que acompanha o E30058?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para sensor com conexão diferente de G 1/4?

A conexão do sensor especificada para este modelo é G 1/4. Para outra rosca, confirme com o fabricante se há uma configuração adequada; a ficha não lista conexões alternativas.

Posso usar o E30058 com qualquer fluido?

A ficha não declara compatibilidade com qualquer fluido. O fabricante orienta verificar a compatibilidade entre o fluido e o material do produto em cada aplicação.

O que verificar se o adaptador não encaixa na conexão?

Confira se o lado do sensor é G 1/4 e se o lado do processo é 1/4" NPT. Não force a montagem quando as roscas não corresponderem.

O que pode causar vazamento depois da instalação?

Alinhamento incorreto, dano na região de vedação ou uma conexão incompatível podem contribuir para vazamento. Inspecione as roscas e a borda de vedação com o sistema despressurizado.

É melhor comprar este adaptador ou procurar outra peça?

Escolha o E30058 quando as interfaces necessárias forem G 1/4 no sensor e 1/4" NPT no processo. Se uma das conexões for diferente, procure uma configuração compatível e confirme as especificações com o fabricante.

O E30058 vem em kit ou é vendido como peça avulsa?

A ficha registra 1 peça por embalagem; não informa um kit com componentes adicionais.

Que cuidados devo ter na instalação?

Confirme as roscas, a compatibilidade do fluido com o material e o limite de pressão antes de montar. Alinhe as conexões e siga os procedimentos técnicos aplicáveis ao sensor e ao sistema.

O produto tem conexão elétrica ou exige pinagem?

Não. O E30058 é um adaptador mecânico rosqueável, e a ficha não especifica conexão elétrica ou pinagem.

GLOSSÁRIO TÉCNICO

G 1/4

Designação da conexão do lado do sensor informada para o adaptador. (Ref.: Conexão do sensor: G 1/4)

NPT

Designação da rosca da conexão de processo especificada para este produto. (Ref.: Conexão de processo: 1/4" NPT)

316Ti

Designação associada ao aço inoxidável 1.4571 informado como material do adaptador. (Ref.: Material: 1.4571 / 316Ti)

Borda de vedação

Característica de vedação indicada na ficha; este modelo possui uma borda de vedação. (Ref.: Característica: 1 borda de vedação)

CRN

Aprovação declarada para o produto na ficha técnica. (Ref.: Aprovação: CRN)
