Adaptador de Soldagem IFM E30055

Pré-visualizar: E30055 IFM - Adaptador de Soldagem IFM para Sensores de Processo Aço Inox G1/2 35mm

E30055 IFM - Adaptador de Soldagem IFM para Sensores de Processo Aço Inox G1/2 35mm

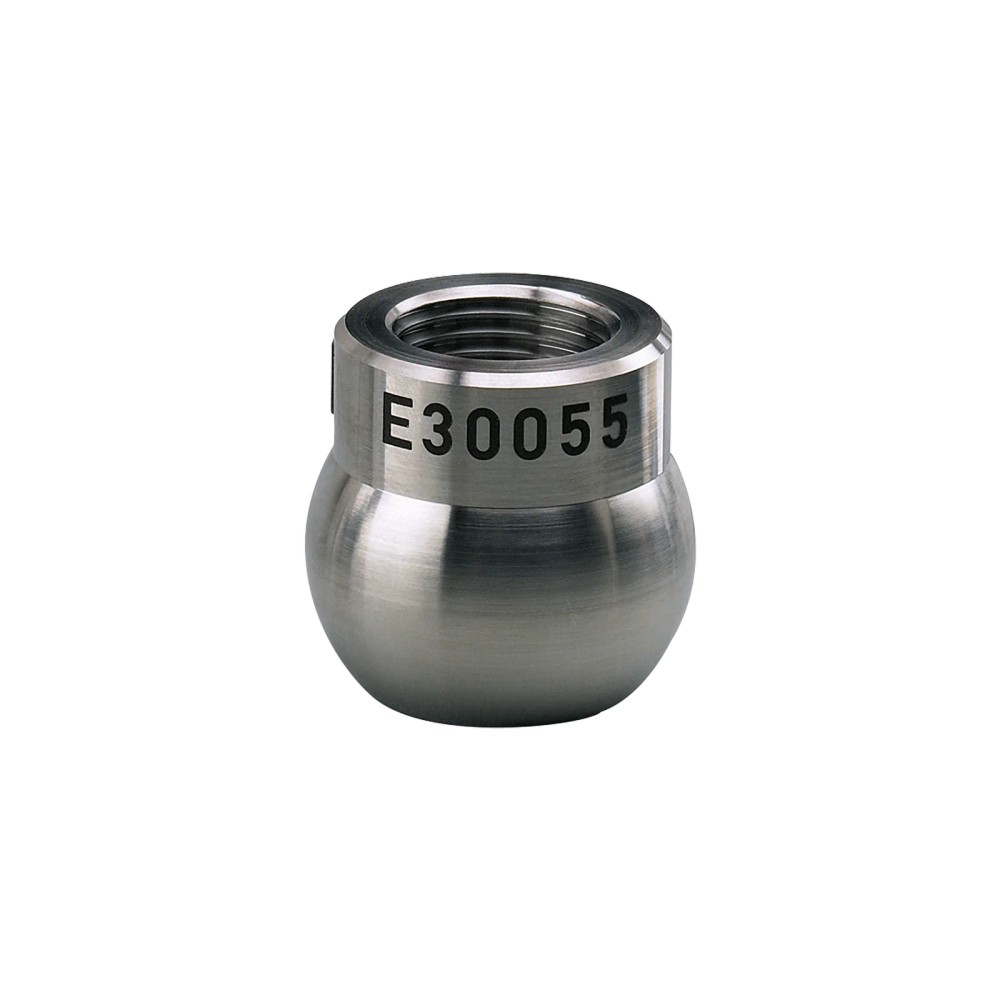

Imagem meramente ilustrativa

R$ 446,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30055
EAN: 4021179053860
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30055 IFM - Adaptador de Soldagem IFM para Sensores de Processo Aço Inox G1/2 35mm"

Destaques do Produto

Conexão do sensor

G 1/2 com cone de vedação

Tipo de conexão de processo

Para soldagem

Diâmetro de processo

35 mm

Material

Aço inoxidável 1.4435 (316L)

Pressão indicada

50 bar na conexão entre sensor e adaptador

Limpeza e certificações

Hygienic cleanable; EC 1935/2004, FDA, FCM CN e FCM JP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E30055 — Adaptador de soldagem para sensores de processo, G 1/2 com cone de vedação, Ø 35 mm, aço inoxidável 1.4435 (316L)

O IFM E30055 é um adaptador de soldagem para montar sensores de processo em uma conexão de processo soldada. Possui conexão do sensor G 1/2 com cone de vedação e diâmetro de processo de 35 mm. É fabricado em aço inoxidável 1.4435 (316L), tem resistência à pressão especificada de 50 bar para a conexão entre sensor e adaptador e é indicado para aplicações que exigem limpeza higiênica.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E30055
Tipo	Adaptador de soldagem para sensores de processo
Modelo	ADAPT G1/2-WELDING SPHERICAL
Conexão do sensor	G 1/2 com cone de vedação
Conexão de processo	Adaptador para soldagem, Ø 35 mm
Material	Aço inoxidável 1.4435 (316L)
Resistência à pressão	50 bar / 5 MPa, para a conexão sensor–adaptador
Característica de limpeza	Hygienic cleanable
Aprovações e certificações declaradas	EC 1935/2004, FDA, FCM CN e FCM JP
Peso	164,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1/2 e cone de vedação, em uma interface de processo preparada para soldagem compatível com Ø 35 mm.
Instalações que requerem adaptador de aço inoxidável 1.4435 (316L) e característica de limpeza higiênica.
Aplicações em que a conexão entre sensor e adaptador opera dentro da resistência à pressão especificada de 50 bar.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a conexão do sensor: a especificação disponível é G 1/2 com cone de vedação.
Não considerar 50 bar como limite de pressão de todo o conjunto ou da conexão soldada; o dado se refere à conexão sensor–adaptador.
Não presumir que o adaptador seja um sensor, um componente elétrico ou um adaptador para conexões de processo diferentes da soldagem Ø 35 mm.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: montagem de sensores de processo por meio de uma conexão de processo para soldagem, com interface de sensor G 1/2 e cone de vedação.
Possibilidade de uso em instalações que requerem característica Hygienic cleanable e aço inoxidável 1.4435 (316L); a adequação ao fluido e ao procedimento de limpeza deve ser validada para a instalação específica.
Para aplicações sob pressão, considerar que os 50 bar / 5 MPa declarados se referem à conexão sensor–adaptador. A ficha não informa, nesse dado, a pressão admissível de todo o conjunto instalado.
As certificações EC 1935/2004, FDA, FCM CN e FCM JP constam na ficha; confirmar no datasheet o escopo e a aplicabilidade às condições do processo.

COMO ESCOLHER

Antes de comprar o IFM E30055 — Adaptador de soldagem para sensores de processo, G 1/2 com cone de vedação, Ø 35 mm, aço inoxidável 1.4435 (316L), verifique estes pontos:

Escolha o E30055

Quando o sensor de processo tiver conexão G 1/2 com cone de vedação e a montagem pretendida usar conexão soldada de Ø 35 mm. Verifique também se o material 1.4435 (316L), a característica de limpeza e as certificações declaradas atendem aos requisitos do processo.

Confirme os limites antes de especificar

A resistência de 50 bar é indicada para a conexão sensor–adaptador. Para dimensionar pressão de operação do conjunto, compatibilidade com o fluido e requisitos de soldagem, consulte o datasheet e valide os demais componentes e condições da instalação.

Busque outra configuração quando a interface não corresponder

Se o sensor não possuir G 1/2 com cone de vedação ou se a conexão de processo necessária não for para soldagem Ø 35 mm, compare a interface exigida com a especificação do adaptador antes da compra. A ficha disponível não informa outras roscas ou diâmetros compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca informada no anúncio.
Código / SKU / Part Number	E30055	Identificação do produto.
GTIN	4021179053860	Código global de identificação informado na ficha.
Modelo	ADAPT G1/2-WELDING SPHERICAL	Designação do modelo no catálogo.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	164,5 g	Peso informado no catálogo.
NCM	9026.90.90	Classificação fiscal informada na ficha.

Aplicação e construção
Tipo de produto	Adaptador de soldagem para sensores de processo	Componente mecânico para interface de montagem de sensor.
Formato	Cilíndrico com base esférica	Geometria declarada no anúncio.
Material	Aço inoxidável 1.4435 (316L)	Material especificado no catálogo.
Acabamento	Escovado	Acabamento informado nos dados do anúncio.
Característica de limpeza	Hygienic cleanable	Característica declarada; consultar o fabricante para critérios detalhados de limpeza.

Conexões mecânicas
Conexão do sensor	G 1/2 com cone de vedação	Interface mecânica indicada para o sensor.
Tipo de conexão	Rosqueada interna	Tipo de conexão informado no anúncio.
Conexão de processo	Adaptador para soldagem	Interface de processo declarada pelo fabricante.
Diâmetro de processo	Ø 35 mm	Diâmetro indicado para a conexão de soldagem.
Desenho em escala	https://media.ifm.com/dam/6fadfb29-cf14-4a37-83e0-b0725877fe30/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0252.png	Desenho dimensional fornecido na ficha do produto.

Limites de operação
Resistência à pressão	50 bar / 5 MPa	Limite informado especificamente para a conexão sensor–adaptador; não deve ser interpretado como pressão admissível de todo o conjunto.

Aprovações e certificações
Certificações declaradas	EC 1935/2004, FDA, FCM CN e FCM JP	Referências listadas na ficha do produto; verificar o escopo aplicável ao processo no documento do fabricante.

Dados elétricos e comunicação
Conexão elétrica	Não aplicável / não especificada	Produto descrito como adaptador mecânico para sensores de processo.
Protocolo de comunicação	Não especificado	A ficha não declara interface de comunicação para este adaptador.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica nem protocolo de comunicação especificados. É um adaptador mecânico; não substitui o sensor nem fornece interface elétrica.

Processo Conexão do sensor G 1/2 com cone de vedação; conexão de processo para soldagem Ø 35 mm. A resistência à pressão declarada de 50 bar / 5 MPa aplica-se à conexão sensor–adaptador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/2 e cone de vedação, instalado em interface de processo soldada Ø 35 mm	✓	As conexões correspondem às interfaces mecânicas declaradas para o E30055.
Aplicação que requer limpeza higiênica e material 1.4435 (316L)	✓	A ficha declara aço inoxidável 1.4435 (316L) e a característica Hygienic cleanable.
Aplicação com pressão acima de 50 bar na conexão entre sensor e adaptador	✗	A resistência especificada para essa conexão é 50 bar / 5 MPa.
Instalação que exige conexão elétrica ou protocolo de comunicação fornecido pelo componente	✗	O E30055 é um adaptador mecânico e não há conexão elétrica ou protocolo de comunicação especificados.
Sensor com conexão diferente de G 1/2 com cone de vedação	✗	A ficha informa somente a conexão G 1/2 com cone de vedação; não declara compatibilidade com outras conexões.

INSTALAÇÃO

Como instalar o IFM E30055 — Adaptador de soldagem para sensores de processo, G 1/2 com cone de vedação, Ø 35 mm, aço inoxidável 1.4435 (316L)

Confirme no datasheet e no desenho dimensional que o sensor possui conexão G 1/2 com cone de vedação e que a interface prevista corresponde ao adaptador para soldagem Ø 35 mm.
Verifique se o material e as certificações declaradas atendem aos requisitos do processo e aos procedimentos aplicáveis à instalação.
Prepare a interface de soldagem conforme o projeto da instalação e os procedimentos qualificados para o equipamento; a ficha do produto não especifica parâmetros de soldagem.
Instale o adaptador na posição definida pelo projeto, respeitando a geometria indicada no desenho dimensional.
Monte o sensor na conexão G 1/2 com cone de vedação conforme as instruções do fabricante do sensor e os requisitos de montagem aplicáveis.
Antes de colocar o conjunto em operação, verifique a montagem e confirme que as condições de pressão respeitam os limites de cada componente; o valor de 50 bar aplica-se à conexão sensor–adaptador.

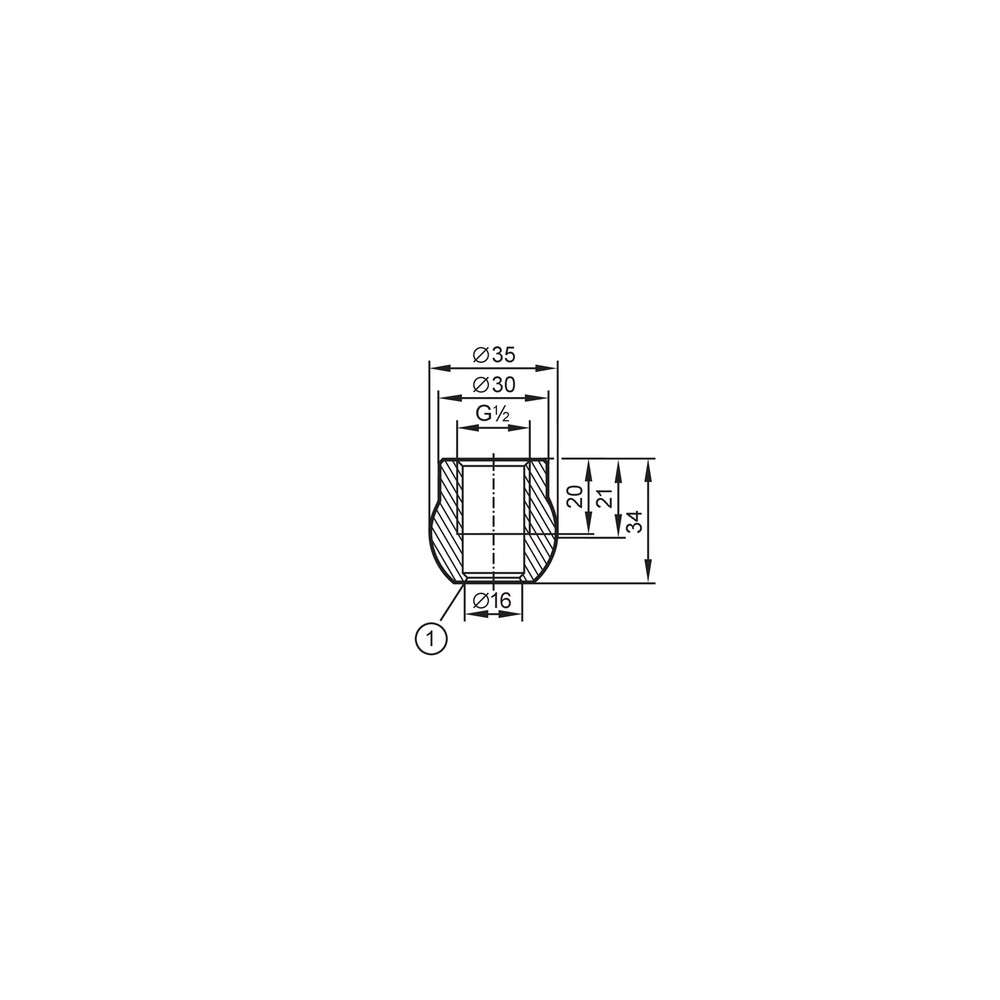

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se acopla corretamente ao adaptador.	A conexão do sensor pode não corresponder à interface G 1/2 com cone de vedação declarada para o E30055.	Confira a especificação da conexão do sensor e compare com a ficha técnica do adaptador antes de forçar a montagem.
Há vazamento na interface entre o sensor e o adaptador.	Pode haver incompatibilidade de conexão ou montagem incorreta da interface de vedação.	Verifique se o sensor utiliza G 1/2 com cone de vedação e consulte as instruções de montagem do sensor e do adaptador.
A montagem na tubulação ou no equipamento não corresponde à interface prevista.	A conexão de processo pretendida pode não corresponder ao adaptador para soldagem Ø 35 mm.	Compare o diâmetro e o tipo de conexão definidos no projeto com o desenho dimensional do E30055.
A conexão sensor–adaptador apresenta problema em operação sob pressão.	A pressão aplicada pode exceder os 50 bar especificados para essa conexão, ou pode haver problema de montagem.	Confira a pressão de operação na interface sensor–adaptador e inspecione a montagem conforme as instruções do fabricante; não use esse valor como limite de todo o conjunto.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E30055 (PT-BR) (Datasheet) Desenho em escala IFM E30055 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30055 e para que serve?

É um adaptador de soldagem para montar sensores de processo. A interface do sensor é G 1/2 com cone de vedação e a conexão de processo é para soldagem Ø 35 mm.

Quais conexões de sensor e de processo ele aceita?

A ficha especifica G 1/2 com cone de vedação para o sensor e adaptador para soldagem Ø 35 mm no lado do processo. Não declara outras interfaces.

O E30055 é um sensor ou tem conexão elétrica?

Não; é um adaptador mecânico para sensores de processo. A ficha não especifica conexão elétrica nem protocolo de comunicação para o E30055.

Posso usar este adaptador com um sensor que não tenha conexão G 1/2?

A ficha declara somente a conexão G 1/2 com cone de vedação. Para outra conexão, confirme a compatibilidade com o fabricante antes de selecionar o produto.

O adaptador serve para operar acima de 50 bar?

A resistência declarada é 50 bar / 5 MPa para a conexão entre sensor e adaptador. A ficha não permite usar esse valor como limite de pressão de todo o conjunto.

O que verificar se o sensor não rosqueia ou não assenta corretamente?

Confira se a conexão do sensor é G 1/2 com cone de vedação e se a montagem segue as instruções dos fabricantes. Não force o acoplamento se as interfaces não corresponderem.

O que verificar se houver vazamento entre o sensor e o adaptador?

Verifique primeiro se o sensor tem a conexão especificada e se a interface foi montada corretamente. Consulte as instruções de montagem do sensor e do adaptador antes de substituir qualquer componente.

O produto é fornecido em kit com sensor ou outros acessórios?

A ficha informa quantidade por embalagem de 1 peça e não lista acessórios inclusos. O E30055 é o adaptador; confirme separadamente os componentes necessários para a instalação.

Como decidir entre o E30055 e outro adaptador?

Compare a conexão do sensor e a conexão de processo necessárias com G 1/2 com cone de vedação e soldagem Ø 35 mm. Se uma das interfaces diferir, procure uma configuração cuja ficha declare a conexão requerida.

Quais cuidados devo tomar na instalação?

Use o desenho dimensional para conferir a interface de soldagem e siga os procedimentos de soldagem e montagem aplicáveis à instalação. A ficha do E30055 não informa parâmetros de soldagem.

GLOSSÁRIO TÉCNICO

Cone de vedação

Geometria de conexão indicada para a interface entre o sensor e o adaptador (Ref.: conexão do sensor G 1/2 com cone de vedação).

Conexão de soldagem

Interface de processo destinada à montagem por soldagem, especificada para Ø 35 mm (Ref.: conexão de processo Ø 35 mm).

Aço inoxidável 1.4435 (316L)

Material declarado para a construção do adaptador (Ref.: material 1.4435 / 316L).

Hygienic cleanable

Característica de limpeza higiênica declarada na ficha; consultar o fabricante para os critérios detalhados (Ref.: característica adicional Hygienic cleanable).

Resistência à pressão

Limite declarado para a conexão entre o sensor e o adaptador, não necessariamente para o conjunto completo (Ref.: 50 bar / 5 MPa na conexão sensor–adaptador).
