Adaptador Rosqueável IFM E30050

Pré-visualizar: E30050 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ G1/2 Inox 200bar

E30050 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ G1/2 Inox 200bar

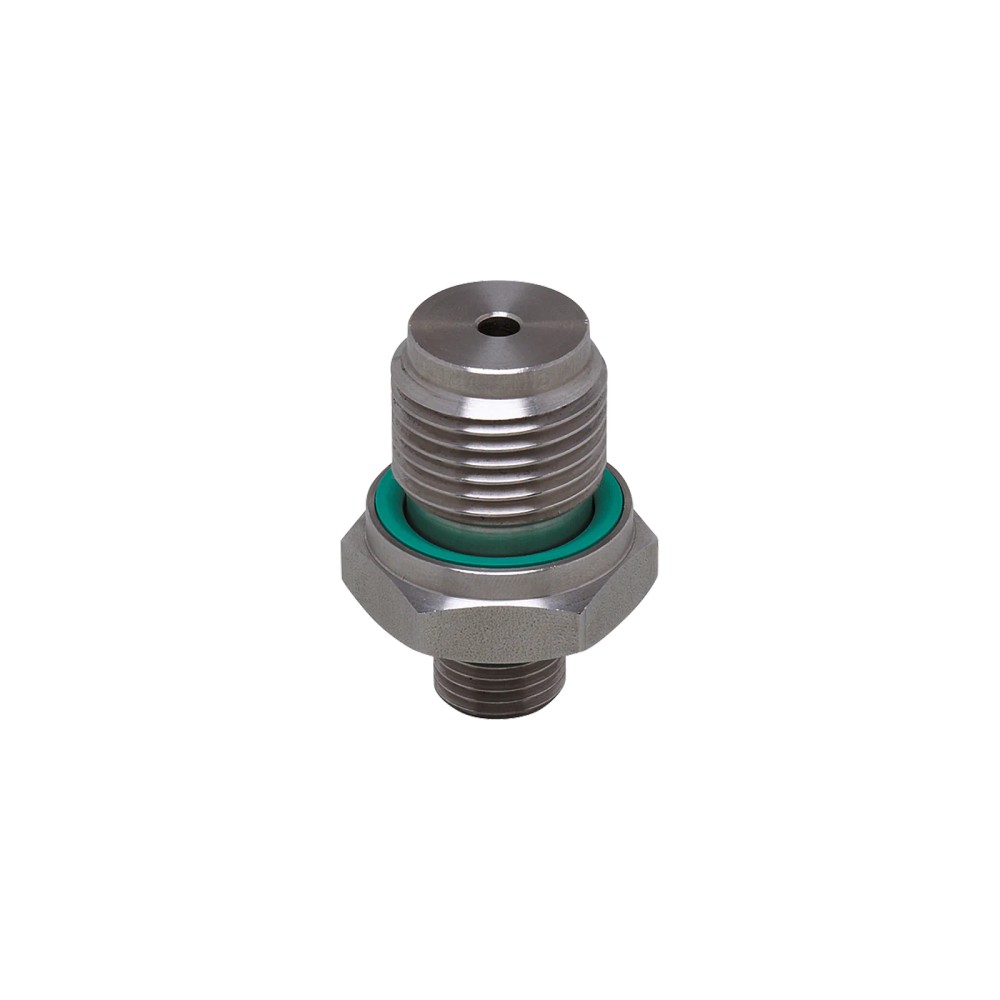

Imagem meramente ilustrativa

R$ 239,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30050
EAN: 4021179053815
NCM do produto: 90269090

Destaques do Produto Rosca do sensor G 1/4...mais

Fechar menu

Saiba mais sobre: "E30050 IFM - Adaptador Rosqueável IFM Sensores de Processo G1/4 p/ G1/2 Inox 200bar"

Destaques do Produto

Rosca do sensor

G 1/4

Rosca de processo

G 1/2

Material

Aço inoxidável 1.4305 (303), vedação FKM

Limite de pressão especificado

200 bar / 20 MPa

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador rosqueável IFM E30050 para sensores de processo, G 1/4 para G 1/2, aço inoxidável 1.4305 (303), vedação FKM, 200 bar

O IFM E30050 é um adaptador rosqueável para conectar sensores de processo com rosca G 1/4 a uma conexão de processo G 1/2. Seu corpo é de aço inoxidável 1.4305 (303), com vedação FKM. A resistência à pressão especificada é de 200 bar (20 MPa).

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Conexão do sensor	G 1/4
Conexão de processo	G 1/2
Material do corpo	Aço inoxidável 1.4305 (303)
Material da vedação	FKM
Resistência à pressão	200 bar / 20 MPa
Peso	102,7 g
Quantidade por embalagem	1 peça
SKU / modelo	E30050
GTIN	4021179053815

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor de processo possui conexão G 1/4 e a conexão de processo requerida é G 1/2, respeitando o limite de pressão especificado e verificando a compatibilidade do fluido com os materiais do adaptador.

⚠ Considere outro se precisa de:

Não selecione quando as roscas requeridas forem diferentes de G 1/4 no lado do sensor ou G 1/2 no lado do processo.
Não utilize sem verificar a compatibilidade entre o fluido e as substâncias do produto; essa verificação é necessária para todas as aplicações.

APLICAÇÕES E USO

Uso como adaptador rosqueável em montagem de sensor de processo com conexão G 1/4 a uma conexão de processo G 1/2; a aplicação pressupõe compatibilidade do fluido com as substâncias do produto.
Aplicações pressurizadas dentro da resistência especificada de 200 bar (20 MPa), desde que as condições de processo e a classificação regulatória aplicável sejam avaliadas pelo usuário ou operador.
A ficha não identifica fluidos específicos nem condições adicionais de temperatura; consulte a documentação do fabricante e valide a compatibilidade antes da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador rosqueável IFM E30050 para sensores de processo, G 1/4 para G 1/2, aço inoxidável 1.4305 (303), vedação FKM, 200 bar, verifique estes pontos:

Escolha o E30050

Quando a conexão roscada do sensor for G 1/4, a conexão de processo for G 1/2 e as condições da aplicação estiverem dentro da resistência à pressão de 200 bar (20 MPa), após verificar a compatibilidade do fluido com o produto.

Procure outra configuração de conexão

Se o sensor ou a conexão de processo tiver rosca diferente das indicadas, selecione um adaptador cuja configuração corresponda às conexões requeridas. A ficha não informa outras versões compatíveis.

Verifique a aplicação antes da montagem

A classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador. Confirme também a compatibilidade do fluido e as condições efetivas de operação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada para o produto.
Modelo / SKU / Part Number	E30050	Identificador do adaptador.
GTIN	4021179053815	Código global de identificação informado na ficha.
Tipo de produto	Adaptador rosqueável para sensores de processo	Componente mecânico para conexão de sensor ao processo.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Peso	102,7 g	Massa informada para o produto.

Conexões mecânicas
Conexão do sensor	G 1/4	Rosca indicada no lado de conexão do sensor.
Conexão de processo	G 1/2	Rosca indicada no lado de conexão do processo.

Materiais e pressão
Material do corpo	1.4305 (aço inoxidável / 303)	Material do corpo especificado na ficha.
Vedação	FKM	Material de vedação informado; verifique compatibilidade com o fluido da aplicação.
Resistência à pressão	200 bar / 20 MPa	Limite de resistência à pressão declarado; confirme as condições de operação da instalação.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada apenas pelo adaptador; cabe ao usuário ou operador avaliá-la para a aplicação.
Compatibilidade química	A compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.	Requisito de segurança indicado pelo fabricante.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E30050 é um adaptador mecânico rosqueável; a ficha não especifica conexão elétrica.

Processo Conexão roscada G 1/4 para o sensor e G 1/2 para o processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com rosca G 1/4 e conexão de processo G 1/2	✓	As duas conexões correspondem às especificações do adaptador.
Aplicação com pressão de até 200 bar (20 MPa)	✓	A ficha especifica resistência à pressão de 200 bar / 20 MPa; confirme as condições completas da aplicação.
Sensor com conexão diferente de G 1/4 ou processo com conexão diferente de G 1/2	✗	A configuração informada do E30050 não corresponde às roscas requeridas.
Fluido sem compatibilidade verificada com as substâncias do produto	✗	As instruções de segurança exigem verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador rosqueável IFM E30050 para sensores de processo, G 1/4 para G 1/2, aço inoxidável 1.4305 (303), vedação FKM, 200 bar

Confirme que a conexão do sensor é G 1/4 e que a conexão de processo é G 1/2.
Verifique a compatibilidade do fluido com o aço inoxidável 1.4305 (303) e a vedação FKM para a aplicação.
Confirme que a pressão de operação não excede a resistência especificada de 200 bar (20 MPa) e avalie as condições completas do sistema.
Inspecione as roscas e as superfícies de vedação do adaptador, do sensor e da conexão de processo antes da montagem.
Rosqueie o adaptador nas conexões correspondentes, evitando desalinhamento e seguindo os procedimentos de montagem aplicáveis ao equipamento.
Após a montagem, verifique a vedação e a ausência de vazamentos nas condições de operação previstas; determine a classificação conforme a Diretiva de Equipamentos sob Pressão para a aplicação.

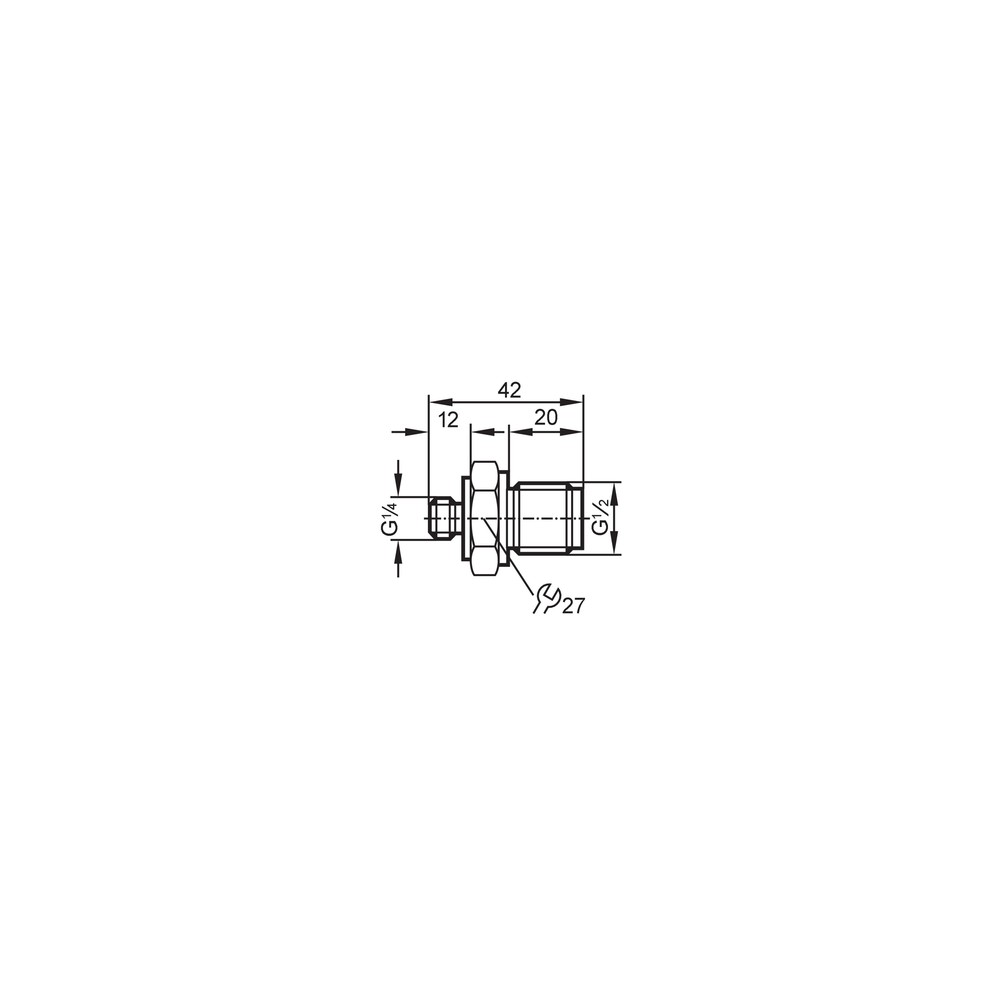

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na junção após a montagem.	Vedação ausente, danificada ou incompatível com o fluido; também pode haver problema de assentamento da conexão.	Despressurize o sistema, inspecione as superfícies de vedação e confirme a compatibilidade do fluido com a vedação FKM.
O adaptador não rosqueia corretamente no sensor.	A conexão do sensor pode não corresponder a G 1/4 ou pode haver desalinhamento ou dano na rosca.	Confira a especificação da conexão do sensor e examine as roscas antes de tentar novamente, sem forçar a montagem.
A conexão não se acopla à linha de processo.	A conexão de processo pode não corresponder a G 1/2 ou pode haver desalinhamento da rosca.	Confirme a rosca requerida pela instalação e compare com a conexão de processo G 1/2 do adaptador.
Vazamento ou falha durante a operação pressurizada.	A pressão pode exceder a resistência especificada, ou as condições e os materiais podem não ser adequados ao fluido da aplicação.	Confira a pressão de operação em relação ao limite de 200 bar (20 MPa), avalie a compatibilidade do fluido e inspecione a montagem após despressurizar o sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E30050 (Datasheet) Desenho em escala IFM E30050 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador IFM E30050?

Ele conecta um sensor de processo com rosca G 1/4 a uma conexão de processo G 1/2. É um componente mecânico, sem função elétrica ou de comunicação especificada.

O que acompanha o E30050?

A ficha informa uma peça por embalagem. Não há acessórios adicionais indicados.

Posso usar o E30050 com um sensor que não tenha rosca G 1/4?

A conexão do sensor especificada para este adaptador é G 1/4. Para outra rosca, escolha uma configuração que corresponda à conexão requerida.

O E30050 serve para qualquer fluido ou material de processo?

Não é possível afirmar compatibilidade universal. A ficha exige verificar a compatibilidade entre o fluido e as substâncias do produto para cada aplicação.

O que verificar se houver vazamento depois da instalação?

Despressurize o sistema e inspecione a vedação, as superfícies de assentamento e o alinhamento das roscas. Verifique também a compatibilidade do fluido com a vedação FKM.

O que pode causar dificuldade para rosquear o adaptador?

Uma rosca requerida diferente de G 1/4 no lado do sensor ou de G 1/2 no lado do processo não corresponde à configuração do E30050. Verifique as conexões e possíveis danos antes de montar, sem forçar.

Devo comprar este adaptador ou procurar uma versão com outras roscas?

Escolha o E30050 se as conexões necessárias forem G 1/4 para o sensor e G 1/2 para o processo. Se alguma conexão for diferente, selecione um adaptador com a configuração correspondente; a ficha não detalha outras versões.

O limite de 200 bar significa que qualquer instalação nessa pressão é adequada?

Não necessariamente: 200 bar (20 MPa) é a resistência à pressão informada, mas a adequação depende das condições da aplicação. A compatibilidade do fluido e a classificação conforme a Diretiva de Equipamentos sob Pressão também devem ser avaliadas.

Que cuidados devo tomar antes de instalar o E30050?

Confirme as duas roscas, a compatibilidade do fluido com os materiais e a pressão prevista. Monte as conexões alinhadas e verifique a vedação antes de operar.

O E30050 precisa de ligação elétrica ou pinagem?

Não; trata-se de um adaptador rosqueável mecânico. A ficha não especifica ligação elétrica, pinagem ou diagrama de fiação.

GLOSSÁRIO TÉCNICO

Conexão G 1/4

Rosca indicada para o lado do sensor no adaptador. (Ref.: Conexão do sensor: G 1/4)

Conexão G 1/2

Rosca indicada para o lado da conexão de processo. (Ref.: Conexão de processo: G 1/2)

FKM

Material especificado para a vedação do adaptador; a compatibilidade com o fluido deve ser verificada para cada aplicação. (Ref.: Vedação: FKM)

Aço inoxidável 1.4305 (303)

Material especificado para o corpo do adaptador. (Ref.: Material: 1.4305)

DESP

Diretiva de Equipamentos sob Pressão; a possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador. (Ref.: Diretiva de equipamentos sob pressão)
