Adaptador de Fixação IFM E30025

Pré-visualizar: E30025 IFM - Adaptador de Fixação para Sensores Para Sensores de Processo Aço Inox 1/2 NPT

E30025 IFM - Adaptador de Fixação para Sensores Para Sensores de Processo Aço Inox 1/2 NPT

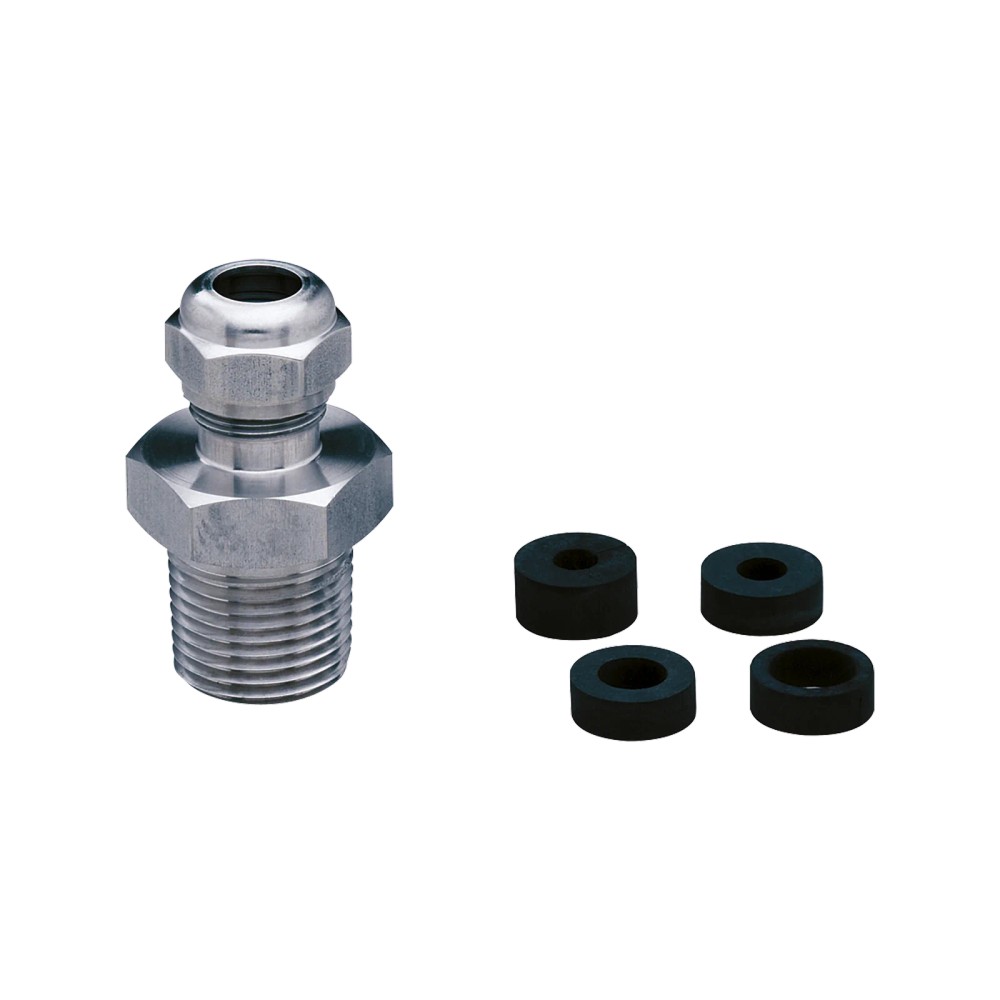

Imagem meramente ilustrativa

R$ 316,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30025
EAN: 4021179053563
NCM do produto: 90259090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E30025 IFM - Adaptador de Fixação para Sensores Para Sensores de Processo Aço Inox 1/2 NPT"

Destaques do Produto

Conexão de processo

1/2 NPT

Diâmetro do sensor

6 mm, 8 mm ou 10 mm

Pressão especificada

Até 1 bar

Material do adaptador

Aço inoxidável 1.4305 (303)

Vedação

FKM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30025 IFM — Adaptador de fixação para sensores de processo, aço inoxidável, 1/2 NPT

O IFM E30025 é um adaptador de fixação para instalar sensores de processo, incluindo sensores de temperatura, em uma conexão de processo 1/2 NPT. A conexão do sensor atende diâmetros de 6 mm, 8 mm ou 10 mm. É fabricado em aço inoxidável 1.4305 (303), possui vedação FKM e resistência à pressão especificada de 1 bar. A compatibilidade entre o fluido e os materiais deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de fixação para sensores de processo
Aplicação indicada na ficha	Sensores de processo; modelo para sensores de temperatura
Conexão de processo	Rosca 1/2 NPT
Diâmetros de conexão do sensor	6 mm / 8 mm / 10 mm
Material do adaptador	Aço inoxidável 1.4305 (303)
Material de vedação	FKM
Resistência à pressão	1 bar (0,1 MPa)
Acabamento e forma	Metálico polido; corpo cilíndrico com rosca e seção hexagonal
Conteúdo informado	Adaptador principal e quatro anéis de vedação
Código do produto	E30025

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de processo com diâmetro de conexão de 6 mm, 8 mm ou 10 mm, quando a conexão de processo necessária for 1/2 NPT.
Aplicações cuja pressão de operação esteja dentro do limite especificado de 1 bar e cujos fluidos sejam compatíveis com aço inoxidável 1.4305 (303) e FKM.
Instalações de sensores de temperatura, conforme a indicação de modelo presente na ficha.

⚠ Considere outro se precisa de:

Aplicações que excedam a resistência à pressão especificada de 1 bar.
Aplicações em que a conexão de processo exigida não seja 1/2 NPT ou em que o diâmetro do sensor não corresponda a 6 mm, 8 mm ou 10 mm.
Aplicações em que a compatibilidade química do fluido com o aço inoxidável 1.4305 (303) ou o FKM não tenha sido verificada.

APLICAÇÕES E USO

Uso indicado: fixação de sensores de processo, incluindo sensores de temperatura, em uma conexão de processo 1/2 NPT, com diâmetro de sensor de 6 mm, 8 mm ou 10 mm.
Os dados do produto mencionam aplicações industriais com fluidos líquidos e gasosos; antes da instalação, confirme a compatibilidade do fluido com o aço inoxidável 1.4305 (303) e o FKM.
Limitação operacional: a resistência à pressão informada é 1 bar (0,1 MPa); não extrapole esse valor.
A ficha não informa temperatura de operação, torque de aperto ou condições específicas de montagem; consulte a documentação do fabricante para esses parâmetros.

COMO ESCOLHER

Antes de comprar o E30025 IFM — Adaptador de fixação para sensores de processo, aço inoxidável, 1/2 NPT, verifique estes pontos:

Escolha o E30025 quando

A instalação exigir adaptador de fixação para sensor de processo com conexão de processo 1/2 NPT, sensor de 6 mm, 8 mm ou 10 mm e pressão de operação de até 1 bar, respeitando a compatibilidade dos materiais com o fluido.

Busque outra especificação quando

A conexão requerida não for 1/2 NPT, o diâmetro do sensor não corresponder às opções indicadas ou a pressão de operação ultrapassar 1 bar. A ficha não identifica modelos alternativos; confirme a opção adequada com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Código do produto / SKU / part number	E30025	Identificador do adaptador.
GTIN	4021179053563	Código global de identificação informado na ficha.
Tipo de produto	Adaptador de fixação para sensores de processo	Categoria funcional do componente.
Aplicação	Sensores de processo; modelo para sensores de temperatura	Aplicação indicada nos dados disponíveis.
Uso de processo informado	Aplicações industriais; fluidos líquidos e gasosos	Descrição de uso presente nos dados do produto; a compatibilidade dos materiais com o fluido precisa ser verificada.

Conexões e montagem
Conexão de processo	Rosca 1/2 NPT	Conexão mecânica com o processo indicada na ficha.
Conexão do sensor	Ø 6 mm / Ø 8 mm / Ø 10 mm	Diâmetros de sensor previstos para o adaptador.
Tipo de montagem	Adaptador de fixação	Forma de instalação informada para o produto.
Forma	Cilíndrico com rosca e seção hexagonal	Descrição geométrica disponível; dimensões externas detalhadas devem ser consultadas no desenho dimensional.

Materiais e vedação
Material do adaptador	Aço inoxidável 1.4305 (303)	Material metálico informado para o corpo do adaptador.
Material de vedação	FKM	Material especificado para os anéis de vedação.
Acabamento	Metálico polido	Acabamento indicado nos dados do anúncio.
Compatibilidade química	Deve ser verificada para cada aplicação	A ficha exige verificar a compatibilidade entre o fluido e os materiais do produto.

Limites de operação
Resistência à pressão	1 bar / 0,1 MPa	Limite de pressão informado na ficha; não exceder este valor.
Fluidos indicados nos dados do produto	Líquidos e gasosos	A indicação de tipo de fluido não substitui a verificação de compatibilidade química com aço inoxidável 1.4305 (303) e FKM.
Diretiva de equipamentos sob pressão (DESP)	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	Determinação regulatória não definida de forma geral para todas as aplicações.

COMPATIBILIDADE

Comunicação

• Não aplicável: trata-se de um adaptador mecânico, sem protocolo de comunicação especificado.

Conexões

Elétrica Não possui conexão elétrica especificada; a compatibilidade elétrica não se aplica ao adaptador.

Processo Conexão de processo roscada 1/2 NPT. A conexão do sensor é para diâmetros de 6 mm, 8 mm ou 10 mm. Verifique o tipo de rosca e as dimensões do sensor antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com diâmetro de 6 mm, 8 mm ou 10 mm, conexão de processo 1/2 NPT e pressão de até 1 bar	✓	As dimensões de conexão, a rosca de processo e a resistência à pressão correspondem aos dados informados para o E30025; a compatibilidade do fluido com os materiais ainda deve ser verificada.
Instalação que exige pressão superior a 1 bar	✗	A resistência à pressão especificada para o adaptador é 1 bar (0,1 MPa).
Instalação que exige conexão de processo diferente de 1/2 NPT	✗	A ficha especifica conexão de processo 1/2 NPT.
Sensor com diâmetro diferente de 6 mm, 8 mm ou 10 mm	✗	Os diâmetros de conexão do sensor informados para este adaptador são 6 mm, 8 mm e 10 mm.
Aplicação com fluido cuja compatibilidade com aço inoxidável 1.4305 (303) e FKM não foi confirmada	✗	A ficha determina que a compatibilidade entre fluido e materiais do produto seja verificada em todas as aplicações.

INSTALAÇÃO

Como instalar o E30025 IFM — Adaptador de fixação para sensores de processo, aço inoxidável, 1/2 NPT

Confirme que o sensor possui diâmetro de 6 mm, 8 mm ou 10 mm e que a conexão de processo da instalação é 1/2 NPT.
Verifique que a pressão de operação não excede 1 bar e que os materiais do adaptador e da vedação são compatíveis com o fluido.
Confira a integridade do adaptador e dos anéis de vedação fornecidos antes da montagem.
Selecione o anel de vedação correspondente à montagem prevista; consulte a folha de dados para identificar a configuração apropriada.
Monte o adaptador na conexão de processo e instale o sensor conforme a documentação do fabricante, sem aplicar torque não especificado.
Após a montagem, verifique a vedação e confirme que as condições de operação permanecem dentro dos limites informados.

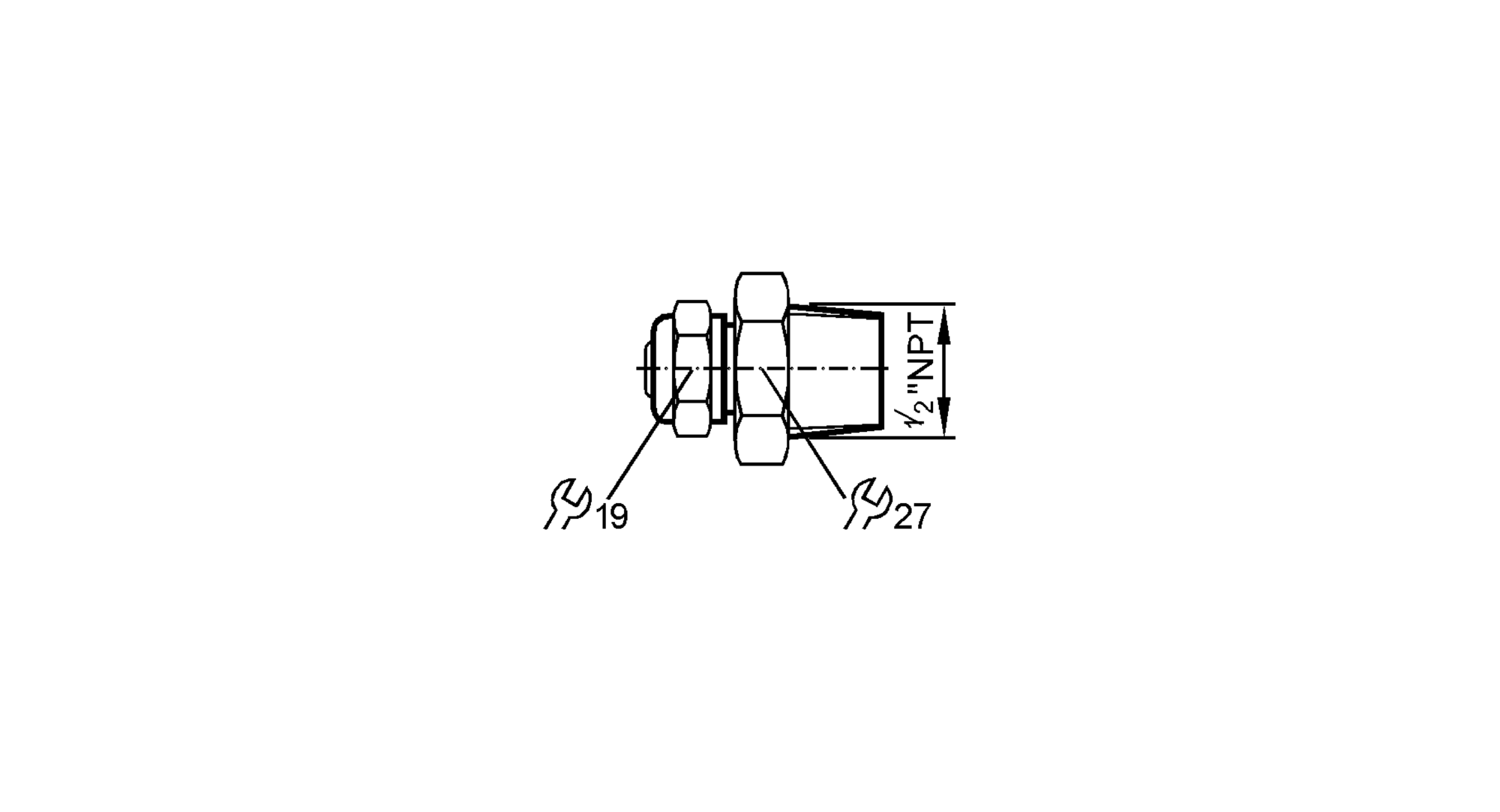

Desenho Dimensional

ACESSÓRIOS

Quatro anéis de vedação: três anéis fechados para Ø 10 mm, Ø 8 mm e Ø 6 mm; um anel fendido.
Adaptador principal E30025.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão de processo após a montagem.	Vedação ausente, danificada ou montagem incompatível com a conexão 1/2 NPT.	Despressurize o sistema, inspecione a vedação e confirme o tipo de rosca e a montagem conforme a folha de dados.
Vazamento na região do sensor.	Anel de vedação incorreto, danificado ou incompatível com o diâmetro do sensor instalado.	Com o sistema despressurizado, confirme o diâmetro do sensor e inspecione se o anel correspondente está presente e íntegro.
Deformação, falha ou perda de vedação durante a operação.	Pressão de operação acima do limite de 1 bar especificado para o adaptador.	Verifique a pressão real de operação e compare com o limite de 1 bar (0,1 MPa) informado na ficha.
Deterioração da vedação ou sinais de incompatibilidade após contato com o fluido.	Compatibilidade química não confirmada entre o fluido, o FKM e o aço inoxidável 1.4305 (303).	Identifique o fluido e valide sua compatibilidade com os materiais do produto antes de recolocar o conjunto em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30025 em português (Datasheet) Desenho dimensional E30025 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30025 e para que serve?

É um adaptador de fixação para sensores de processo, indicado também para sensores de temperatura. Faz a interface entre o sensor e uma conexão de processo 1/2 NPT.

Quais diâmetros de sensor posso usar com este adaptador?

A ficha indica sensores com diâmetros de 6 mm, 8 mm ou 10 mm. Confirme também a configuração de vedação necessária para o sensor.

O que acompanha o E30025?

O conjunto inclui o adaptador principal e quatro anéis de vedação: três fechados para 10 mm, 8 mm e 6 mm, e um anel fendido.

Este adaptador serve para uma instalação que exige pressão acima de 1 bar?

Não conforme o limite informado: a resistência à pressão especificada é 1 bar (0,1 MPa). Para pressões superiores, selecione um componente com classificação documentada adequada.

Posso usar o E30025 com qualquer fluido líquido ou gasoso?

Não é possível afirmar compatibilidade universal. Embora os dados mencionem fluidos líquidos e gasosos, a ficha exige verificar a compatibilidade de cada fluido com o aço inoxidável 1.4305 (303) e o FKM.

O que verificar se houver vazamento na conexão do processo?

Com o sistema despressurizado, confirme que a conexão é 1/2 NPT e inspecione a montagem e a vedação. Verifique também se a pressão está dentro do limite especificado.

O que pode causar vazamento entre o sensor e o adaptador?

Uma causa possível é o uso de anel inadequado ou danificado para o diâmetro do sensor. Despressurize o sistema e confira o diâmetro e a integridade do anel antes de substituir o adaptador.

Devo comprar este adaptador ou procurar peças avulsas?

O E30025 é fornecido como conjunto com o adaptador principal e quatro anéis de vedação. A ficha não informa disponibilidade ou códigos de anéis avulsos; confirme essas peças com o fabricante.

Como escolho entre o E30025 e outro adaptador?

Escolha o E30025 quando a instalação exigir rosca de processo 1/2 NPT, sensor de 6 mm, 8 mm ou 10 mm e pressão de até 1 bar. Para outros requisitos, confirme com o fabricante um modelo cuja ficha cubra a conexão, a pressão e os materiais necessários.

Preciso fazer ligação elétrica ou usar um esquema de pinagem?

Não: o E30025 é um componente mecânico sem conexão elétrica especificada. Para a instalação, consulte a folha de dados e o desenho dimensional do fabricante.

GLOSSÁRIO TÉCNICO

NPT

Tipo de rosca indicado para a conexão de processo do adaptador.

FKM

Material especificado para os anéis de vedação; sua compatibilidade com o fluido deve ser verificada.

Aço inoxidável 1.4305 (303)

Material metálico especificado para o corpo do adaptador.

Resistência à pressão

Limite de pressão informado para operação do adaptador, que não deve ser excedido.

DESP

Diretiva de equipamentos sob pressão; a ficha informa que uma possível classificação depende da aplicação e cabe ao usuário ou operador determiná-la.
