Conector Macho M12 IFM E30019

Pré-visualizar: E30019 IFM - Conector Macho M12 IFM Automação Industrial 4 Pinos, IP67, Dourado

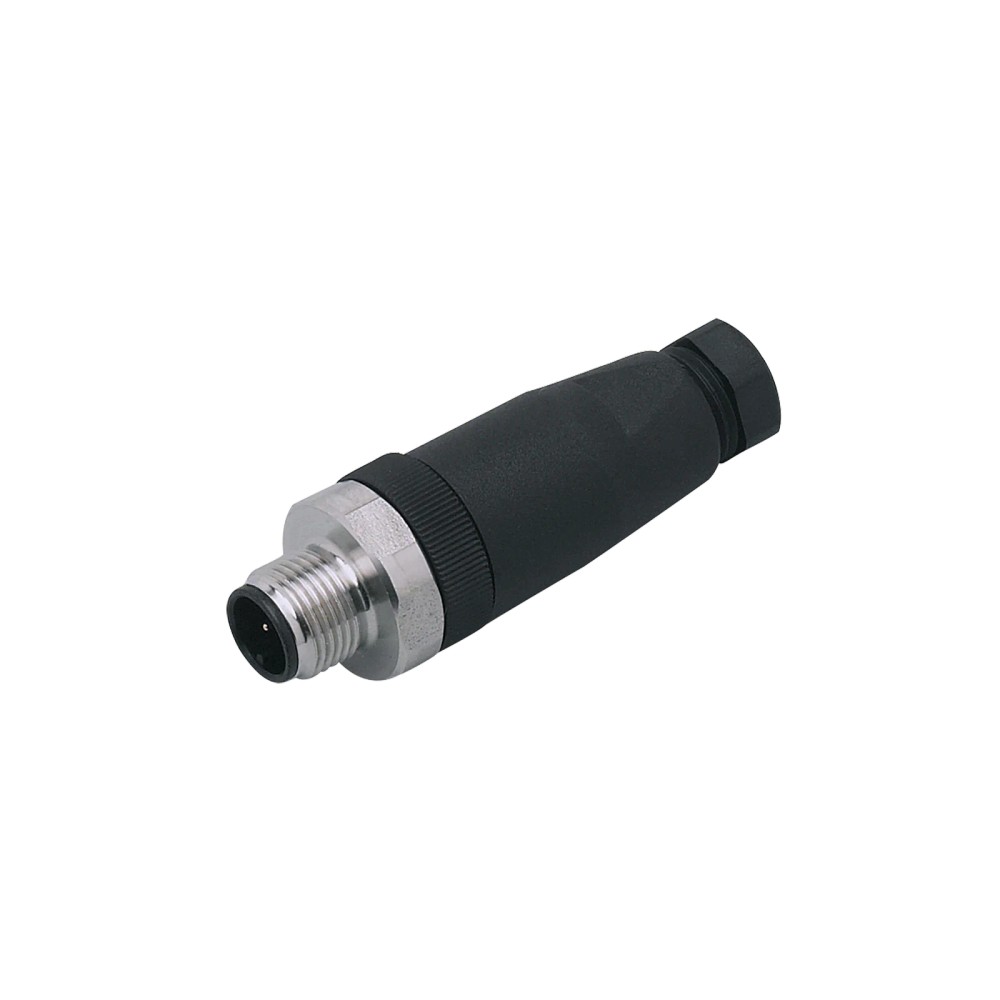

E30019 IFM - Conector Macho M12 IFM Automação Industrial 4 Pinos, IP67, Dourado

Imagem meramente ilustrativa

R$ 214,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30019
EAN: 4021179053501
NCM do produto: 85369090

Destaques do Produto Interface M12 reto,...mais

Fechar menu

Saiba mais sobre: "E30019 IFM - Conector Macho M12 IFM Automação Industrial 4 Pinos, IP67, Dourado"

Destaques do Produto

Interface

M12 reto, codificação A

Número de contatos

Proteção

IP67

Limite de tensão

10...55 V DC

Carga total

4 A (...40 °C)

Seção transversal dos condutores

...0,75 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30019 IFM — conector macho M12 reto, 4 contatos, codificação A, IP67

O E30019 é um conector macho M12 plugável para conexões em aplicações industriais e de automação. Possui quatro contatos banhados a ouro, codificação A e grau de proteção IP67. A conexão é reta, e a porca de bloqueio é de aço inoxidável 1.4571 (316Ti).

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E30019
Conexão	1 × M12, reto
Contatos	4, banhados a ouro
Codificação	A
Grau de proteção	IP67
Tensão de operação	10...55 V DC
Capacidade de carga total	4 A (...40 °C)
Temperatura ambiente	-40...85 °C
Dimensões e peso	20 × 20 × 52 mm; 23 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam conexão M12 reta com codificação A e quatro contatos.
Instalações dentro das condições elétricas e ambientais especificadas: 10...55 V DC, carga total de até 4 A (...40 °C) e temperatura ambiente de -40...85 °C.
Montagens que usem condutores com seção transversal dentro do limite indicado na ficha: ...0,75 mm², e cabo com revestimento de Ø 4...6 mm.

⚠ Considere outro se precisa de:

Não selecione sem confirmar o encaixe M12, a codificação A e a correspondência entre os quatro contatos e o equipamento conectado.
Não use fora dos limites informados de tensão, carga total, temperatura ambiente, seção transversal dos condutores ou diâmetro de cabo.
Não presuma proteção contra imersão permanente: a ficha informa IP67, mas não especifica condições de duração ou profundidade de imersão.

APLICAÇÕES E USO

Aplicação declarada: conexões em instalações industriais e de automação industrial, respeitando a interface M12 reta, a codificação A e os limites elétricos e ambientais da ficha.
Possibilidade de uso em uma montagem com cabo de Ø 4...6 mm e condutores de seção transversal indicada como ...0,75 mm²; a adequação depende dos requisitos do circuito e do equipamento conectado.
A ficha não identifica modelos de sensores, atuadores ou outros dispositivos compatíveis, nem protocolos de comunicação. Verifique o pinout e as especificações das duas partes antes de instalar.

COMO ESCOLHER

Antes de comprar o E30019 IFM — conector macho M12 reto, 4 contatos, codificação A, IP67, verifique estes pontos:

Escolha o E30019 quando

A conexão requerida for M12 reta, codificação A, com quatro contatos, e a instalação atender aos limites elétricos, de temperatura e de cabo informados.

Verifique outra configuração quando

O equipamento exigir quantidade de contatos, codificação, geometria ou interface diferente. A ficha não identifica dispositivos específicos compatíveis; confirme o pinout e a especificação do equipamento antes da montagem.

Confirme a aplicação ambiental

IP67 é o grau de proteção informado. Como a ficha não detalha condições de ensaio, imersão ou exposição química, valide esses requisitos no datasheet e nas especificações da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo / SKU	E30019	Código do produto indicado no anúncio.
GTIN	4021179053501	Identificador comercial informado na ficha.
Tipo de produto	Plugável	Classificação indicada nos dados do produto.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação declarado na ficha.

Conexão e contatos
Conexão do conector	1 × M12, reto	Tipo e geometria da conexão informados na ficha.
Tipo	Conector macho roscado	Descrição do formato de conexão conforme os dados do anúncio.
Codificação	A	Codificação indicada na ficha; confirme a correspondente interface do equipamento.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados pelo fabricante.
Revestimento dos contatos	Ouro	Material de revestimento indicado na ficha.
Tipo de conexão	Plugável	Característica de conexão indicada no dataset do produto.

Dados elétricos
Tensão de operação	10...55 V DC	Faixa de tensão informada na ficha.
Capacidade de carga total	4 A (...40 °C)	Valor informado com a condição de temperatura indicada.
Seção transversal dos condutores	...0,75 mm²	Limite apresentado na ficha; confirme o dimensionamento do condutor para a instalação.

Condições ambientais
Grau de proteção	IP67	Grau declarado na ficha; não amplia a especificação para condições de imersão não informadas.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos
Material do corpo / invólucro	PA	Material indicado na ficha para o corpo do conector.
Material da porca / bloqueio	1.4571 (aço inoxidável / 316Ti)	Material indicado para a porca ou bloqueio.
Revestimento do cabo	Ø 4...6 mm	Diâmetro de cabo indicado na ficha para a instalação.
Dimensões	20 × 20 × 52 mm	Dimensões informadas nos dados do produto.
Peso	23 g	Peso indicado nos dados do produto.
Cor	Preto e metálico	Descrição de cor indicada no anúncio.
Material	Plástico e metal	Descrição geral de materiais indicada no anúncio; os materiais específicos estão listados separadamente.

Fornecimento e identificação fiscal
Unidades por embalagem	1 peça	Quantidade por embalagem informada na ficha.
NCM	8536.90.90	Classificação fiscal indicada no dataset.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. O conector é especificado por interface M12, codificação A e quatro contatos; isso não confirma, por si só, compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Conector macho M12 reto, codificação A, com quatro contatos banhados a ouro. Tensão de operação: 10...55 V DC; capacidade de carga total: 4 A (...40 °C). A compatibilidade elétrica depende também do pinout e dos requisitos do equipamento conectado, que não são especificados na ficha.

Processo Não aplicável como conexão de processo: trata-se de um conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A, quatro contatos e requisitos elétricos dentro dos limites informados	✓	As características de interface e os limites elétricos correspondem à especificação do conector; confirme também o pinout do equipamento.
Equipamento cujo pinout ou distribuição de sinais não foi confirmado	✗	A ficha do E30019 não apresenta o pinout; não é possível confirmar compatibilidade elétrica apenas pela conexão mecânica.
Aplicação com tensão fora de 10...55 V DC ou carga total superior a 4 A (...40 °C)	✗	A condição excede os limites elétricos informados para o produto.
Aplicação que requer proteção especificada além de IP67, ou imersão permanente com duração e profundidade definidas	✗	A ficha informa IP67, mas não fornece dados para validar esses requisitos adicionais.

INSTALAÇÃO

Como instalar o E30019 IFM — conector macho M12 reto, 4 contatos, codificação A, IP67

Desenergize o circuito e confirme que a tensão prevista está dentro da faixa informada para o conector.
Confira se o equipamento de destino utiliza conexão M12 com codificação A e se a interface requerida corresponde a quatro contatos.
Verifique no datasheet do equipamento conectado o pinout; não deduza a distribuição dos sinais apenas pela forma do conector.
Prepare o cabo confirmando o diâmetro de revestimento de Ø 4...6 mm e a seção transversal de condutores indicada na ficha.
Alinhe os conectores pela codificação e rosqueie sem forçar, verificando o assentamento mecânico da conexão.
Antes de energizar, confira as ligações e as condições de operação; consulte o datasheet para instruções específicas que não estejam descritas nesta ficha.

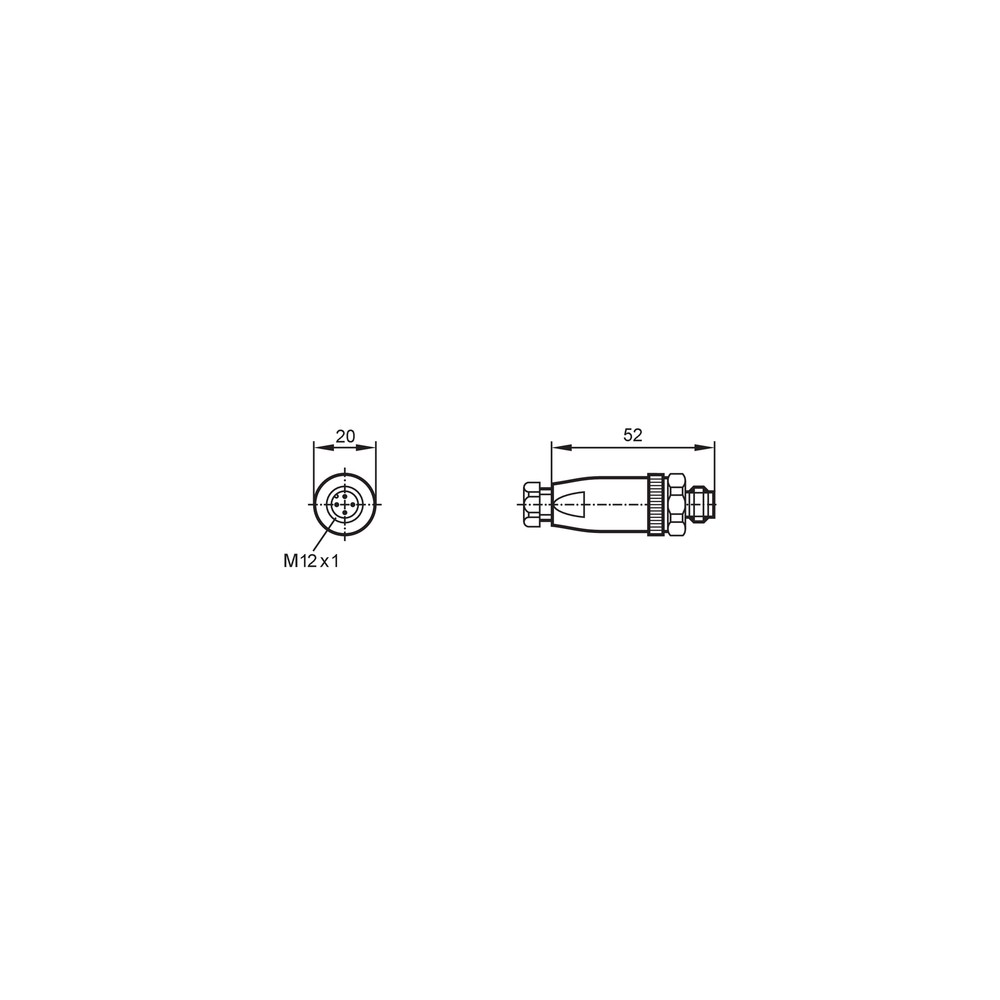

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não rosqueia corretamente.	Interface, codificação ou alinhamento mecânico incompatível com a conexão M12 especificada.	Confira se ambas as partes são M12, se a codificação corresponde e se os conectores estão alinhados antes de rosquear; não force o acoplamento.
O equipamento conectado não funciona após a montagem.	Pinout ou distribuição de sinais incompatível; a ficha do E30019 não apresenta o pinout.	Compare o esquema do equipamento de destino com a documentação aplicável e confira cada condutor antes de substituir o conector.
Há interrupção de funcionamento ou aquecimento na conexão.	Condição elétrica acima dos limites informados ou contato elétrico inadequado na montagem.	Meça a tensão e verifique a carga total em relação aos limites da ficha; com o circuito desenergizado, inspecione o assentamento e a condição dos contatos.
A conexão não mantém a proteção esperada contra ingresso de água ou poeira.	Acoplamento ou vedação inadequados, ou utilização em condição não coberta pela informação IP67.	Verifique o encaixe completo e consulte o datasheet para as condições de proteção aplicáveis; não presuma que IP67 cubra imersão permanente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30019 (Datasheet) Desenho em escala E30019 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30019 e para que tipo de instalação serve?

É um conector macho M12 reto, plugável, com quatro contatos e codificação A. A ficha indica uso em aplicações industriais e de automação.

Ele funciona com qualquer equipamento que tenha uma conexão M12?

Não é possível confirmar isso apenas pelo formato M12. Verifique a codificação, o número de contatos, o pinout e os requisitos elétricos do equipamento conectado.

O que vem na embalagem?

A ficha informa uma peça por embalagem. Não há acessórios adicionais especificados.

Posso usar este conector em uma aplicação com tensão acima de 55 V DC?

Não conforme os limites informados: a tensão de operação especificada é de 10...55 V DC. Para uma aplicação fora dessa faixa, selecione um produto cuja ficha cubra a condição necessária.

Ele serve para uma conexão M12 com outra codificação ou com mais de quatro contatos?

A ficha especifica codificação A e quatro contatos. Não selecione o E30019 para uma interface diferente sem confirmar uma compatibilidade documentada.

O equipamento parou de funcionar depois de instalar o conector; o que devo verificar?

Antes de trocar a peça, confira o pinout do equipamento e as ligações, pois o pinout do E30019 não está informado na ficha. Verifique também a tensão e a carga total em relação aos limites especificados.

A conexão está difícil de montar; devo apertar com mais força?

Não force o acoplamento. Verifique o alinhamento, a rosca M12 e a correspondência da codificação A antes de tentar novamente.

Devo comprar um kit ou apenas o conector?

A ficha informa o fornecimento de uma peça por embalagem e não lista um kit ou acessórios. Confirme separadamente se a aplicação exige componentes adicionais.

Como evito danificar os contatos durante a instalação?

Desenergize o circuito, alinhe corretamente as partes e não force o encaixe. Consulte o datasheet para instruções de montagem específicas.

O E30019 pode ficar submerso continuamente?

A ficha informa grau de proteção IP67, mas não especifica condições de duração ou profundidade para imersão. Consulte o datasheet e valide os requisitos da aplicação antes de usar nessas condições.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão indicada para o conector. (Ref.: conexão do conector — 1 × M12, reto)

Codificação A

Identificação da configuração de encaixe indicada na ficha; deve corresponder à interface da outra parte. (Ref.: codificação — A)

IP67

Grau de proteção declarado para o produto; a ficha não detalha condições de imersão permanente. (Ref.: grau de proteção — IP67)

Capacidade de carga total

Limite de corrente especificado para a condição de temperatura apresentada. (Ref.: 4 A (...40 °C))

Contato banhado a ouro

Contato elétrico com revestimento de ouro conforme indicado na ficha do produto. (Ref.: contatos — 4, dourados)
