Adaptador de Fixação IFM E30018

Pré-visualizar: E30018 IFM - Adaptador de Fixação para Sensores ifm para Sensores de Processo G1/2 Aço Inox

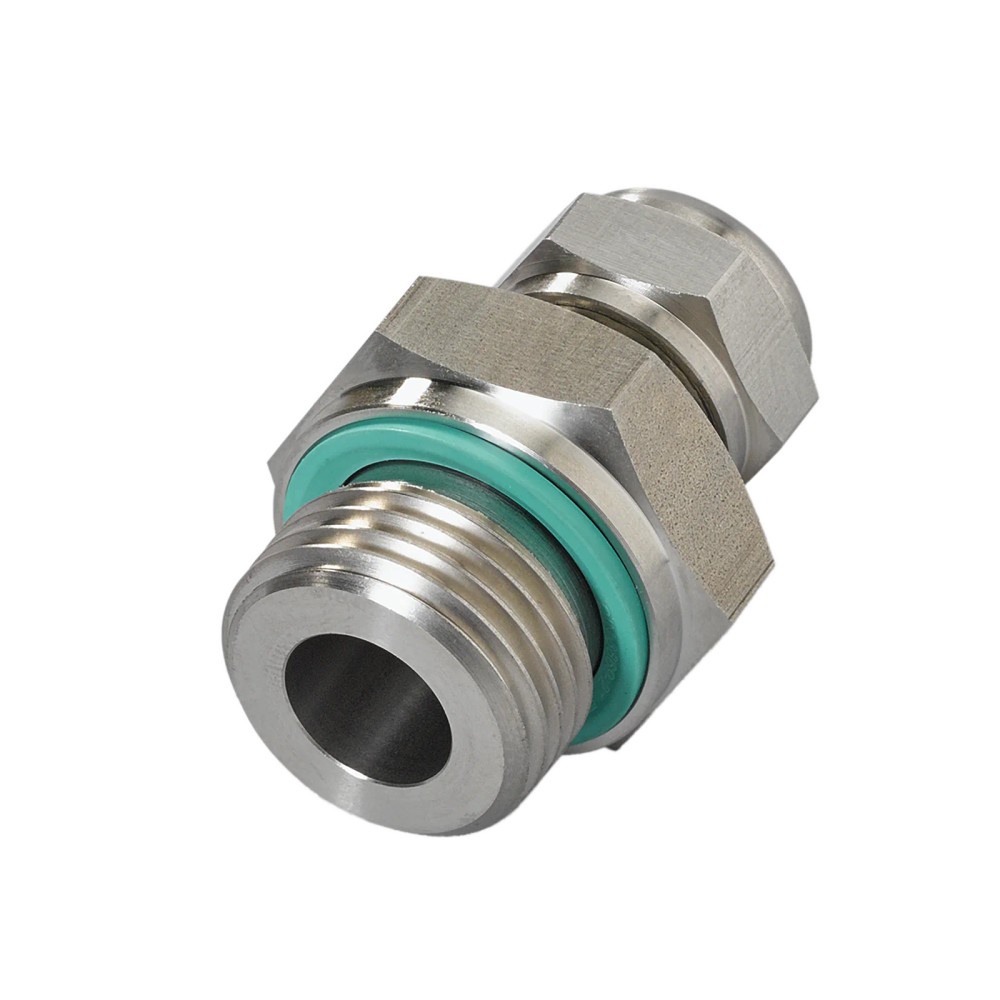

E30018 IFM - Adaptador de Fixação para Sensores ifm para Sensores de Processo G1/2 Aço Inox

Imagem meramente ilustrativa

R$ 282,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30018
EAN: 4021179053495
NCM do produto: 90259090

Destaques do Produto Conexão de processo G...mais

Fechar menu

Saiba mais sobre: "E30018 IFM - Adaptador de Fixação para Sensores ifm para Sensores de Processo G1/2 Aço Inox"

Destaques do Produto

Conexão de processo

G 1/2

Diâmetro do sensor

6 mm, 8 mm ou 10 mm

Pressão informada

Até 1 bar

Vedação

FKM

Material do corpo

Aço inoxidável 1.4305 (303)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30018 IFM — Adaptador de fixação para sensores de processo, G 1/2, aço inoxidável

O E30018 é um adaptador de fixação para sensores de processo, destinado à montagem de sensores de temperatura em aplicações industriais com fluidos líquidos ou gasosos. Possui conexão de processo roscada G 1/2 e aceita sensores com diâmetros de 6, 8 ou 10 mm. Seu corpo é de aço inoxidável 1.4305 (303), com vedação FKM, e a resistência à pressão informada é de 1 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de fixação para sensores de processo
Aplicação indicada	Sensores de temperatura em aplicações industriais
Conexão de processo	G 1/2
Diâmetros de sensor compatíveis	6 mm, 8 mm ou 10 mm
Material do corpo	Aço inoxidável 1.4305 (303)
Material da vedação	FKM
Resistência à pressão	1 bar (0,1 MPa)
Meios operacionais informados	Fluidos líquidos e gasosos
Composição informada	Corpo principal, porca de aperto e anéis de vedação
Peso	87,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fixação de sensores de temperatura de processo com diâmetro de 6 mm, 8 mm ou 10 mm, em montagem com conexão de processo G 1/2.
Aplicações industriais com fluidos líquidos ou gasosos, desde que as condições de processo sejam compatíveis com os materiais e com o limite informado de 1 bar.

⚠ Considere outro se precisa de:

Não selecionar para condições de pressão acima de 1 bar, conforme a resistência à pressão informada para este produto.
Não selecionar para sensores com diâmetro diferente de 6 mm, 8 mm ou 10 mm sem confirmação de compatibilidade pelo fabricante.
Não presumir compatibilidade química da vedação com um fluido específico; a ficha orienta verificar a compatibilidade entre fluido e materiais em cada aplicação.

APLICAÇÕES E USO

Uso comprovado pela ficha: fixação de sensores de temperatura em aplicações industriais com fluidos líquidos ou gasosos, usando conexão de processo G 1/2 e sensor de 6 mm, 8 mm ou 10 mm.
Condição de operação informada: resistência à pressão de 1 bar. A ficha não fornece outros limites de processo, como temperatura ou faixa de pressão além desse valor.
Possibilidade condicionada: aplicação com um fluido específico depende da verificação da compatibilidade química entre o meio, o aço inoxidável 1.4305 (303) e a vedação FKM; essa compatibilidade não é garantida para todos os fluidos.

COMO ESCOLHER

Antes de comprar o E30018 IFM — Adaptador de fixação para sensores de processo, G 1/2, aço inoxidável, verifique estes pontos:

Quando escolher o E30018

Escolha este adaptador quando o sensor de temperatura tiver diâmetro de 6 mm, 8 mm ou 10 mm, a instalação exigir conexão de processo G 1/2 e a pressão de operação estiver dentro do limite informado de 1 bar.

Quando avaliar outra configuração

Consulte o fabricante para uma alternativa se o sensor tiver outro diâmetro, se a conexão de processo necessária não for G 1/2 ou se a aplicação exceder 1 bar. Verifique também a compatibilidade química do fluido com aço inoxidável 1.4305 (303) e FKM antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador de fixação para sensores de processo ifm E30018	Identificação do produto na ficha do anúncio.
Marca	ifm / ifm electronic	Fabricante informado no anúncio e no cadastro do produto.
SKU e part number	E30018	Código de identificação do produto.
GTIN	4021179053495	Identificador comercial informado na ficha.
Categoria	Acessórios; adaptadores e fixações para sensores	Classificação do item.
Função	Fixação	Função declarada para o componente.
Aplicação	Sensores de processo; sensores de temperatura em aplicações industriais	Uso indicado nas informações do produto.
Meio operacional	Fluidos líquidos e gasosos	Meios citados para aplicações industriais; verificar compatibilidade de materiais para cada fluido.

Dados mecânicos e conexões
Conexão de processo	G 1/2, rosca	Conexão mecânica informada para instalação no processo.
Conexão do sensor	Ø 6 mm / Ø 8 mm / Ø 10 mm	Diâmetros de sensor suportados conforme a ficha.
Forma	Cilíndrico com rosca externa e corpo sextavado	Geometria descrita no anúncio.
Material do corpo	Aço inoxidável 1.4305 (303)	Material especificado para o corpo do adaptador.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Cor	Prata e preto	Descrição visual informada na ficha.
Peso	87,3 g	Massa indicada no cadastro do produto.
Quantidade por embalagem	1 peça	Unidades por embalagem conforme a ficha.

Vedação e limite de processo
Material da vedação	FKM	Material informado para a vedação; confirmar compatibilidade química com o fluido usado.
Cor da vedação	Verde	Identificação visual informada no anúncio.
Resistência à pressão	1 bar / 0,1 MPa	Limite informado na ficha; não exceder esse valor.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada universalmente pelo produto; depende da aplicação, conforme a ficha.
Instrução de segurança	A compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.	Verificação necessária antes de colocar o conjunto em serviço.

Composição e fornecimento

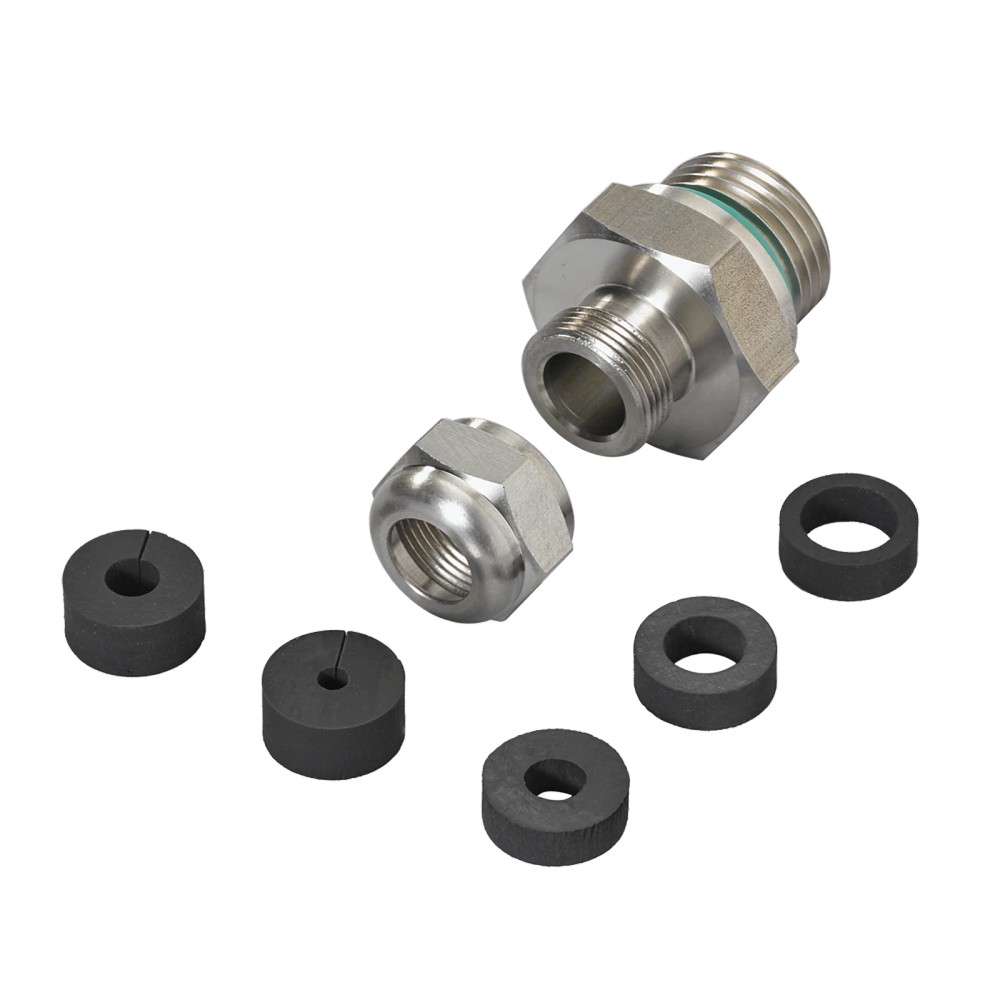

Composição do kit	Corpo principal, porca de aperto e anéis de vedação	Componentes relacionados na ficha do anúncio.
Material incluído	Vedação	O cadastro também identifica vedação como material incluído.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E30018 é um adaptador mecânico de fixação e a ficha não informa conexão elétrica.

Processo Conexão de processo roscada G 1/2; recebe sensores com diâmetro de 6 mm, 8 mm ou 10 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de temperatura com diâmetro de 6 mm, 8 mm ou 10 mm e conexão de processo G 1/2	✓	As dimensões de sensor e a conexão de processo correspondem às especificações informadas para o adaptador.
Aplicação industrial com fluido líquido ou gasoso e pressão de até 1 bar	✓	A ficha cita esses meios operacionais e informa resistência à pressão de 1 bar; a compatibilidade química deve ser verificada para o fluido específico.
Aplicação cuja pressão excede 1 bar	✗	A resistência à pressão informada para o produto é 1 bar.
Sensor com diâmetro diferente de 6 mm, 8 mm ou 10 mm	✗	A ficha especifica apenas os diâmetros de sensor 6 mm, 8 mm e 10 mm.
Integração que exige protocolo de comunicação ou ligação elétrica do adaptador	✗	O produto é um componente mecânico de fixação; não há protocolo nem conexão elétrica especificados.

INSTALAÇÃO

Como instalar o E30018 IFM — Adaptador de fixação para sensores de processo, G 1/2, aço inoxidável

Confirme que o sensor é destinado à aplicação e tem diâmetro de 6 mm, 8 mm ou 10 mm.
Verifique que a conexão de processo disponível é G 1/2 e que as condições não excedem a resistência à pressão informada de 1 bar.
Confirme a compatibilidade do fluido com o aço inoxidável 1.4305 (303) e com a vedação FKM antes da montagem.
Inspecione o corpo, a porca de aperto e os anéis de vedação; não monte componentes danificados ou contaminados.
Instale o adaptador na conexão de processo G 1/2 e fixe o sensor conforme as instruções do fabricante; a ficha fornecida não especifica torque de aperto.
Após a montagem, verifique a vedação e a integridade da conexão em condições controladas, sem exceder o limite de pressão informado.

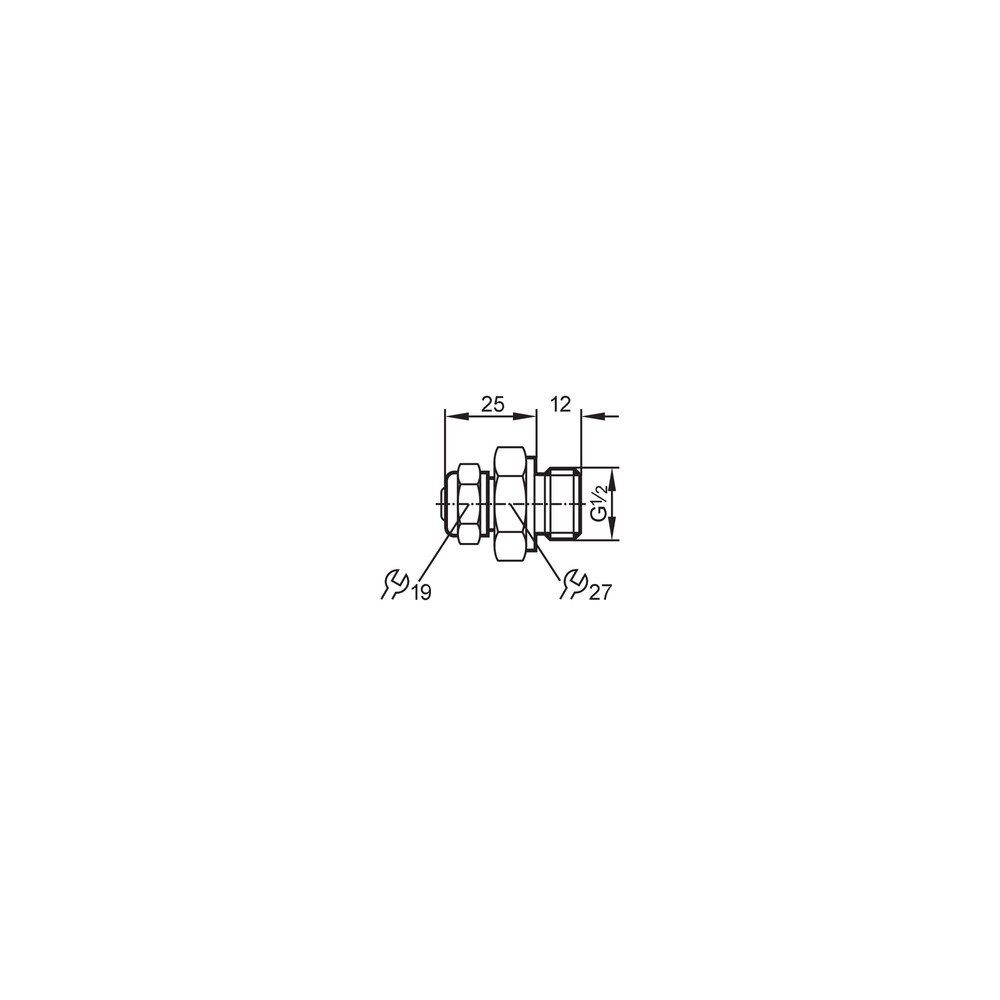

Desenho Dimensional

ACESSÓRIOS

Corpo principal
Porca de aperto
Anéis de vedação FKM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na conexão após a instalação.	Anel de vedação ausente, danificado ou incompatível com o fluido; também pode haver montagem inadequada da conexão.	Despressurize e inspecione os anéis de vedação e as superfícies de contato; confirme a compatibilidade química do fluido e a conexão G 1/2.
Sensor não fica fixo ou apresenta movimento no adaptador.	Diâmetro do sensor fora dos valores especificados ou montagem/aperte inadequado.	Meça o diâmetro do sensor e confirme se é 6 mm, 8 mm ou 10 mm; inspecione a porca de aperto e siga as instruções do fabricante.
Deformação, vazamento ou falha durante a operação pressurizada.	Condição de pressão acima da resistência informada de 1 bar ou condição de processo não avaliada para o conjunto.	Confira a pressão real de operação e compare com o limite de 1 bar; interrompa o uso se o limite for excedido.
Vedação deteriorada após contato com o processo.	Possível incompatibilidade química entre o fluido e a vedação FKM ou os materiais do adaptador.	Identifique o fluido e valide sua compatibilidade com FKM e aço inoxidável 1.4305 (303) antes de substituir ou reinstalar o conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30018 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30018 e para que serve?

É um adaptador mecânico de fixação para sensores de processo, indicado para sensores de temperatura em aplicações industriais. Sua ficha especifica conexão de processo G 1/2 e sensores de 6 mm, 8 mm ou 10 mm.

Quais diâmetros de sensor e conexão de processo são compatíveis?

O E30018 é especificado para sensores com diâmetro de 6 mm, 8 mm ou 10 mm e conexão de processo G 1/2. A ficha não declara compatibilidade com outros diâmetros ou tipos de rosca.

O que acompanha o adaptador?

A composição informada inclui corpo principal, porca de aperto e anéis de vedação. A embalagem é indicada como uma peça.

Posso usar o E30018 acima de 1 bar?

A resistência à pressão informada é 1 bar (0,1 MPa), portanto a ficha não dá suporte ao uso acima desse limite. Consulte a IFM para identificar uma solução adequada à pressão do processo.

A vedação FKM é compatível com qualquer fluido?

Não é possível afirmar compatibilidade universal. A ficha orienta verificar a compatibilidade entre o fluido e os materiais do produto para cada aplicação.

O adaptador serve para um sensor com diâmetro diferente de 6, 8 ou 10 mm?

A ficha especifica somente sensores de 6 mm, 8 mm ou 10 mm. Para outro diâmetro, confirme a compatibilidade com o fabricante em vez de presumir encaixe.

O que verificar se houver vazamento depois da montagem?

Despressurize o sistema e confira a presença e o estado dos anéis de vedação, a conexão G 1/2 e a compatibilidade do fluido com FKM e aço inoxidável 1.4305 (303). Verifique também se a pressão não ultrapassa 1 bar.

O sensor está solto: devo trocar o adaptador?

Antes de trocar, confirme se o diâmetro do sensor é 6 mm, 8 mm ou 10 mm e inspecione a porca de aperto e as superfícies de fixação. A ficha não informa torque de montagem; consulte as instruções do fabricante para o procedimento correto.

Devo comprar o conjunto ou peças avulsas?

O anúncio identifica o produto como uma peça e relaciona corpo principal, porca de aperto e anéis de vedação na composição. A ficha não informa códigos nem disponibilidade de peças avulsas; confirme com a IFM se precisar substituir apenas um componente.

Como instalar o E30018 e quais cuidados devo tomar?

Confirme primeiro o diâmetro do sensor, a rosca G 1/2, o limite de 1 bar e a compatibilidade química do fluido com os materiais. Faça a montagem conforme as instruções do fabricante; não há torque especificado nas informações fornecidas.

GLOSSÁRIO TÉCNICO

G 1/2

Designação da conexão roscada de processo indicada para o adaptador.

FKM

Material elastomérico especificado para os elementos de vedação; a compatibilidade depende do fluido da aplicação.

Aço inoxidável 1.4305 (303)

Material especificado para o corpo do adaptador.

Resistência à pressão

Limite de pressão informado para o produto, que deve ser considerado na seleção e operação.

Diâmetro do sensor

Dimensão do sensor suportada mecanicamente pelo adaptador, conforme os valores especificados.
