Adaptador de Soldagem IFM E30013

Pré-visualizar: E30013 IFM - Adaptador de Soldagem IFM Sensores de Processo Aço Inox, 150 bar, G1

E30013 IFM - Adaptador de Soldagem IFM Sensores de Processo Aço Inox, 150 bar, G1

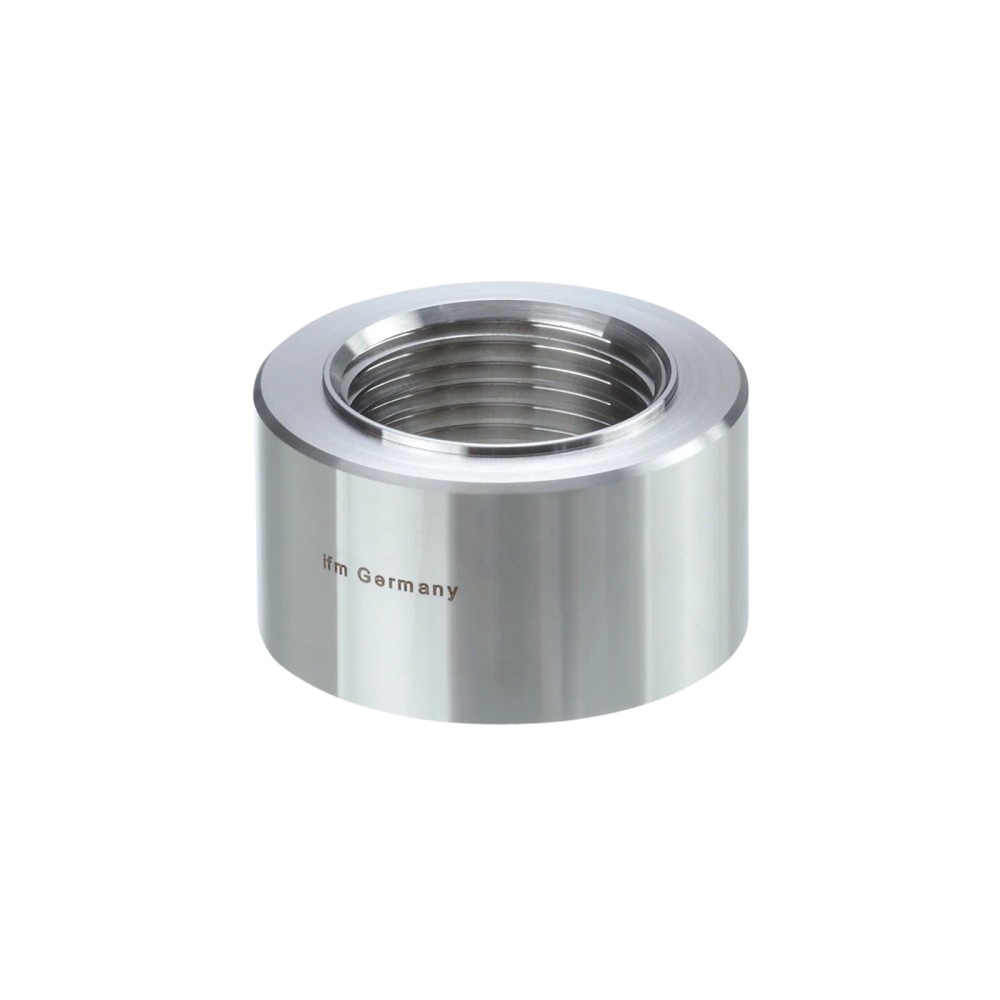

Imagem meramente ilustrativa

R$ 475,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30013
EAN: 4021179053440
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30013 IFM - Adaptador de Soldagem IFM Sensores de Processo Aço Inox, 150 bar, G1"

Destaques do Produto

Conexão do sensor

G 1, cone de vedação de 27 mm

Preparação para soldagem

Ø 50 mm

Material

Aço inoxidável 1.4404 (316L)

Pressão da conexão sensor-adaptador

Até 150 bar

Acabamento superficial

Ra < 0,4 µm / Rz = 4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Soldagem IFM E30013 para Sensores de Processo, G1, aço inoxidável 1.4404 (316L), 150 bar

O IFM E30013 é um adaptador de soldagem para instalar sensores de processo em uma conexão de processo soldada. Possui conexão para sensor G 1 com cone de vedação de 27 mm e diâmetro de soldagem de 50 mm. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão informada de 150 bar para a conexão entre sensor e adaptador.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de soldagem para sensores de processo
Modelo / SKU	E30013
Conexão do sensor	G 1, cone de vedação de 27 mm
Conexão de processo	Adaptador para soldagem, Ø 50 mm
Material	Aço inoxidável 1.4404 (316L)
Pressão máxima informada	150 bar / 15 MPa, para a conexão sensor-adaptador
Acabamento superficial	Ra < 0,4 µm / Rz = 4 µm
Certificações e declarações informadas	ADI-FREE, CRN, EC 1935/2004, FCM CN, FCM JP, FDA, Hygienic Cleanable
Peso	300 g
Quantidade na embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de sensores de processo que exijam adaptador de soldagem Ø 50 mm e interface para sensor G 1 com cone de vedação de 27 mm.
Aplicações em que o material 1.4404 (316L), o acabamento superficial declarado e as certificações listadas atendam aos requisitos do processo.
Instalações em que a pressão aplicável à conexão sensor-adaptador não exceda 150 bar, respeitando também os limites do conjunto e da aplicação.

⚠ Considere outro se precisa de:

Não selecionar quando a interface exigida para o sensor não for G 1 com cone de vedação de 27 mm, sem confirmar a compatibilidade com o fabricante.
Não tratar 150 bar como pressão máxima universal da instalação: esse valor é indicado para a conexão sensor-adaptador; verificar a pressão admissível dos demais componentes e da aplicação.
Não presumir compatibilidade química ou com qualquer fluido apenas pelo material ou pelas certificações; verificar a compatibilidade entre fluido e produto para cada aplicação.

APLICAÇÕES E USO

Uso declarado: montagem de sensores de processo por meio de uma conexão de processo soldada, com interface G 1 de cone de vedação de 27 mm e preparação Ø 50 mm.
Possibilidade de uso em processos que exijam as certificações ou declarações listadas, desde que a aplicação específica, o fluido e os requisitos regulatórios sejam verificados pelo usuário.
A pressão informada de 150 bar se refere à conexão sensor-adaptador; a pressão admissível do sistema completo depende também dos demais componentes e condições da instalação.
A ficha não especifica fluidos compatíveis, temperatura de operação ou procedimento de soldagem; confirme esses parâmetros na documentação oficial e na avaliação da aplicação.

COMO ESCOLHER

Antes de comprar o Adaptador de Soldagem IFM E30013 para Sensores de Processo, G1, aço inoxidável 1.4404 (316L), 150 bar, verifique estes pontos:

Escolha o E30013 quando

A instalação exigir adaptador de soldagem Ø 50 mm, interface de sensor G 1 com cone de vedação de 27 mm e material 1.4404 (316L). Confirme que o limite de 150 bar aplicável à conexão sensor-adaptador e os demais requisitos da aplicação sejam atendidos.

Considere outra interface quando

O sensor utilizar conexão diferente de G 1 com cone de vedação de 27 mm ou a preparação de soldagem requerida não corresponder a Ø 50 mm. A ficha não identifica adaptadores alternativos; valide o código correspondente com o fabricante.

Valide o processo antes da seleção

Verifique a compatibilidade do fluido com o produto, a pressão admissível do conjunto completo e os requisitos regulatórios aplicáveis. A classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação informada na ficha do produto.
Tipo de produto	Adaptador de soldagem para sensores de processo	Componente mecânico para montagem de sensores de processo.
Modelo / SKU / part number	E30013	Código de identificação do produto.
GTIN	4021179053440	Identificador comercial informado.
Modelo de catálogo	WELDING ADAPT G1 V4A	Designação de modelo no catálogo.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
NCM	9026.90.90	Classificação fiscal informada no catálogo.

Aplicação e conexões
Aplicação declarada	Sensores de processo	Uso indicado na ficha do anúncio.
Conexão do sensor	G 1, cone de vedação de 27 mm	Interface mecânica especificada para conexão do sensor.
Conexão de processo	Adaptador para soldagem Ø 50 mm	Preparação dimensional informada para a conexão soldada.
Tipo de conexão	Rosca interna	Característica declarada nos dados básicos do anúncio.

Dados de pressão
Resistência à pressão	150 bar / 15 MPa	Limite informado para a conexão sensor-adaptador; não representa automaticamente a pressão admissível de todo o conjunto.
MAWP CRN	150 bar	Valor listado nos dados de catálogo para MAWP CRN.

Materiais e acabamento
Material	Aço inoxidável 1.4404 (316L)	Material informado para o adaptador.
Formato	Cilíndrico	Descrição de formato nos dados do anúncio.
Acabamento	Polido	Acabamento declarado nos dados básicos do anúncio.
Acabamento superficial	Ra < 0,4 µm / Rz = 4 µm	Parâmetros de rugosidade superficial informados no catálogo.
Diâmetro	50 mm	Diâmetro indicado para o adaptador de soldagem.

Certificações e requisitos de aplicação
Certificações e declarações informadas	ADI-FREE; CRN; EC 1935/2004; FCM CN; FCM JP; FDA; Hygienic Cleanable	Relação reproduzida conforme os dados do produto; confirmar a aplicabilidade à configuração e ao processo.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança fornecida para o produto.
Diretiva de Equipamentos sob Pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

Dados mecânicos e identificação física
Peso	300 g	Peso listado no catálogo.
Dimensão de soldagem	Ø 50 mm	Dimensão nominal indicada para o adaptador.

COMPATIBILIDADE

Comunicação

• Não se aplica: o produto é um adaptador mecânico de soldagem e a ficha não especifica protocolos de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada. A compatibilidade elétrica não se aplica ao adaptador; verificar separadamente os requisitos do sensor utilizado.

Processo Conexão para o sensor: G 1 com cone de vedação de 27 mm. Conexão de processo: adaptador para soldagem Ø 50 mm. Resistência à pressão informada de 150 bar para a conexão sensor-adaptador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 e cone de vedação de 27 mm, em montagem com adaptador para soldagem Ø 50 mm.	✓	As duas interfaces mecânicas correspondem às conexões informadas para o E30013.
Sensor com rosca ou geometria de vedação diferente de G 1 com cone de vedação de 27 mm.	✗	A conexão mecânica não corresponde à interface de sensor especificada para o adaptador.
Aplicação cuja pressão na conexão sensor-adaptador exceda 150 bar.	✗	A pressão informada para essa conexão é de até 150 bar; não exceder o limite.
Aplicação com fluido cuja compatibilidade com o produto ainda não foi verificada.	✗	A ficha orienta verificar a compatibilidade entre o fluido e o produto em todas as aplicações; não é possível confirmar a adequação sem essa análise.
Aplicação que exija confirmação de conformidade regulatória conforme a Diretiva de Equipamentos sob Pressão.	✗	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador.

INSTALAÇÃO

Como instalar o Adaptador de Soldagem IFM E30013 para Sensores de Processo, G1, aço inoxidável 1.4404 (316L), 150 bar

Confirme o código E30013 e compare a conexão requerida com G 1, cone de vedação de 27 mm, e a preparação de soldagem Ø 50 mm.
Verifique a compatibilidade do fluido, os requisitos de pressão do conjunto e as condições regulatórias aplicáveis antes da montagem.
Prepare a conexão de processo para soldagem conforme o desenho dimensional e o procedimento aprovado para a instalação; a ficha fornecida não especifica parâmetros de soldagem.
Instale o adaptador na conexão de processo soldada seguindo os procedimentos técnicos da planta e as instruções aplicáveis do fabricante.
Conecte o sensor compatível à interface G 1 e monte a vedação conforme a documentação do sensor e do adaptador.
Antes de operar, inspecione a montagem e confirme que a pressão na conexão sensor-adaptador não excede 150 bar e que não há vazamentos.

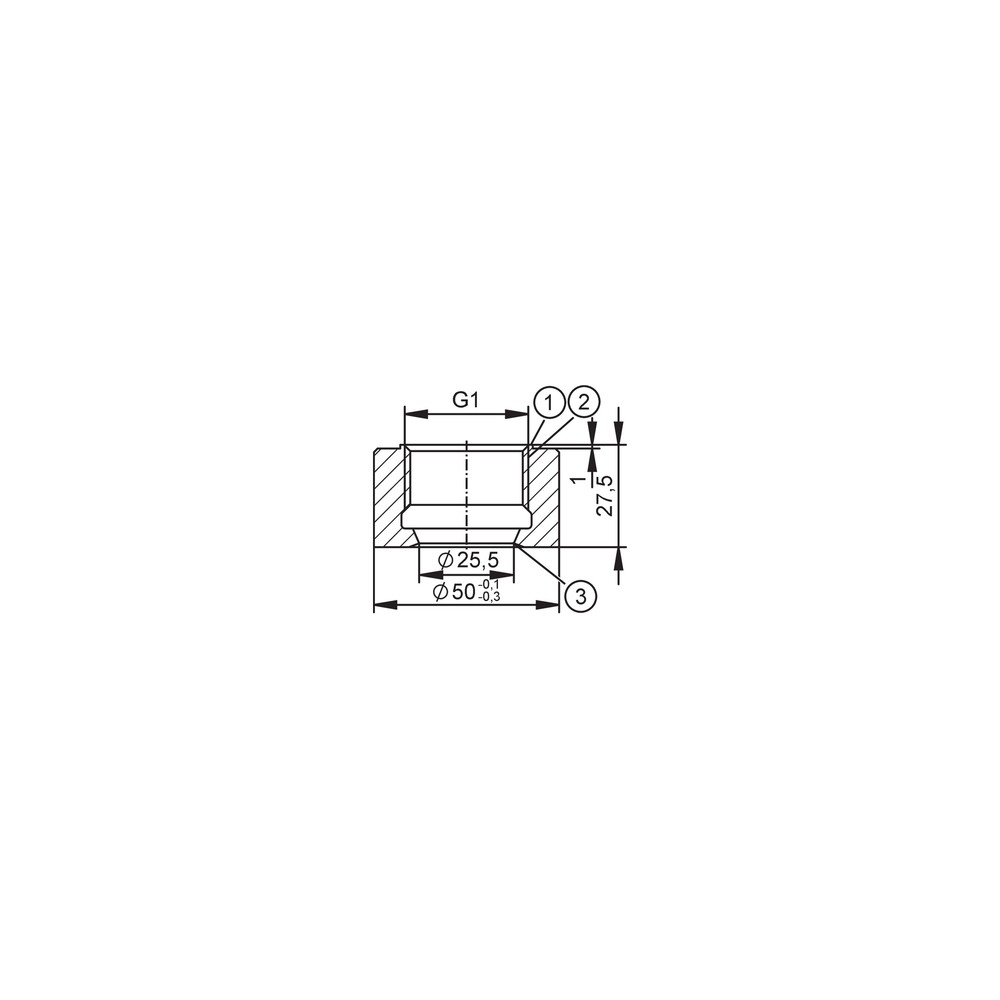

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente no adaptador.	A interface do sensor pode não corresponder a G 1 com cone de vedação de 27 mm, ou pode haver desalinhamento ou dano na interface.	Confira a conexão especificada do sensor, compare com a documentação do E30013 e inspecione rosca e superfície de vedação antes da montagem.
Há vazamento na junção entre sensor e adaptador.	Assentamento incorreto, vedação inadequada ou incompatibilidade entre a interface do sensor e a conexão do adaptador.	Despressurize a instalação, confirme a conexão G 1 com cone de vedação de 27 mm e examine a superfície e os elementos de vedação conforme as instruções do fabricante.
A montagem apresenta vazamento ou deformação na conexão de processo.	Preparação, execução ou inspeção da soldagem inadequada, ou solicitação além dos limites dos componentes da instalação.	Isole e despressurize o sistema; inspecione a união soldada e verifique o procedimento de instalação e os limites de pressão de todos os componentes.
O conjunto apresenta sinais de corrosão ou alteração após contato com o fluido.	Incompatibilidade entre o fluido e o material ou as superfícies do produto.	Identifique o fluido e as condições do processo e valide a compatibilidade com a documentação do fabricante antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30013, português (Datasheet) Desenho em escala E30013 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E30013 e para que serve?

É um adaptador de soldagem para sensores de processo. Faz a interface entre uma conexão de processo soldada Ø 50 mm e um sensor com conexão G 1, cone de vedação de 27 mm.

Com quais sensores e conexões mecânicas ele é compatível?

A ficha informa uma interface de sensor G 1 com cone de vedação de 27 mm. Confirme que o sensor escolhido utiliza exatamente essa conexão.

O que vem na embalagem?

A quantidade informada é uma peça do adaptador E30013. A ficha não lista outros acessórios inclusos.

Este adaptador serve para pressão acima de 150 bar?

Não para a conexão sensor-adaptador: o limite informado para essa conexão é 150 bar. Verifique também os limites de pressão dos demais componentes do conjunto.

Posso usar o E30013 com qualquer fluido de processo?

A ficha não declara compatibilidade universal com fluidos. A compatibilidade entre o fluido e o produto deve ser verificada para cada aplicação.

O sensor não encaixa; o que devo conferir antes de trocar o adaptador?

Confira se a interface do sensor é G 1 com cone de vedação de 27 mm. Verifique também alinhamento e possíveis danos na rosca ou na superfície de vedação.

O que pode causar vazamento entre o sensor e o adaptador?

As causas possíveis incluem conexão incompatível, assentamento incorreto ou problema na vedação. Despressurize o sistema e inspecione a interface antes de substituir qualquer componente.

Como decidir entre o E30013 e outro adaptador?

Escolha o E30013 quando a montagem exigir soldagem Ø 50 mm e interface G 1 com cone de vedação de 27 mm. Se qualquer uma dessas interfaces for diferente, confirme com o fabricante o código compatível; a ficha não especifica modelos alternativos.

O adaptador é vendido em kit ou como peça avulsa?

A quantidade por embalagem informada é uma peça. A ficha não indica um kit nem lista componentes adicionais.

Quais cuidados devo ter na instalação?

Confira as dimensões e interfaces no desenho, use o procedimento de soldagem aprovado para a instalação e valide a compatibilidade do fluido e os limites de pressão. A ficha não informa parâmetros específicos de soldagem.

GLOSSÁRIO TÉCNICO

Adaptador de soldagem

Componente que permite unir uma conexão de processo soldada a uma interface de montagem de sensor. (Ref.: conexão de processo Ø 50 mm)

Cone de vedação

Geometria de contato destinada à vedação mecânica entre o sensor e o adaptador. (Ref.: G 1, cone de vedação de 27 mm)

Aço inoxidável 1.4404 (316L)

Designação do material do adaptador informada na ficha do produto. (Ref.: material 1.4404 / 316L)

Rugosidade superficial

Parâmetros que descrevem as irregularidades da superfície; a ficha informa valores Ra e Rz. (Ref.: Ra < 0,4 µm / Rz = 4 µm)

MAWP

Pressão máxima de trabalho admissível indicada nos dados de catálogo. (Ref.: MAWP CRN de 150 bar)
