Adaptador Rosqueável IFM E30000

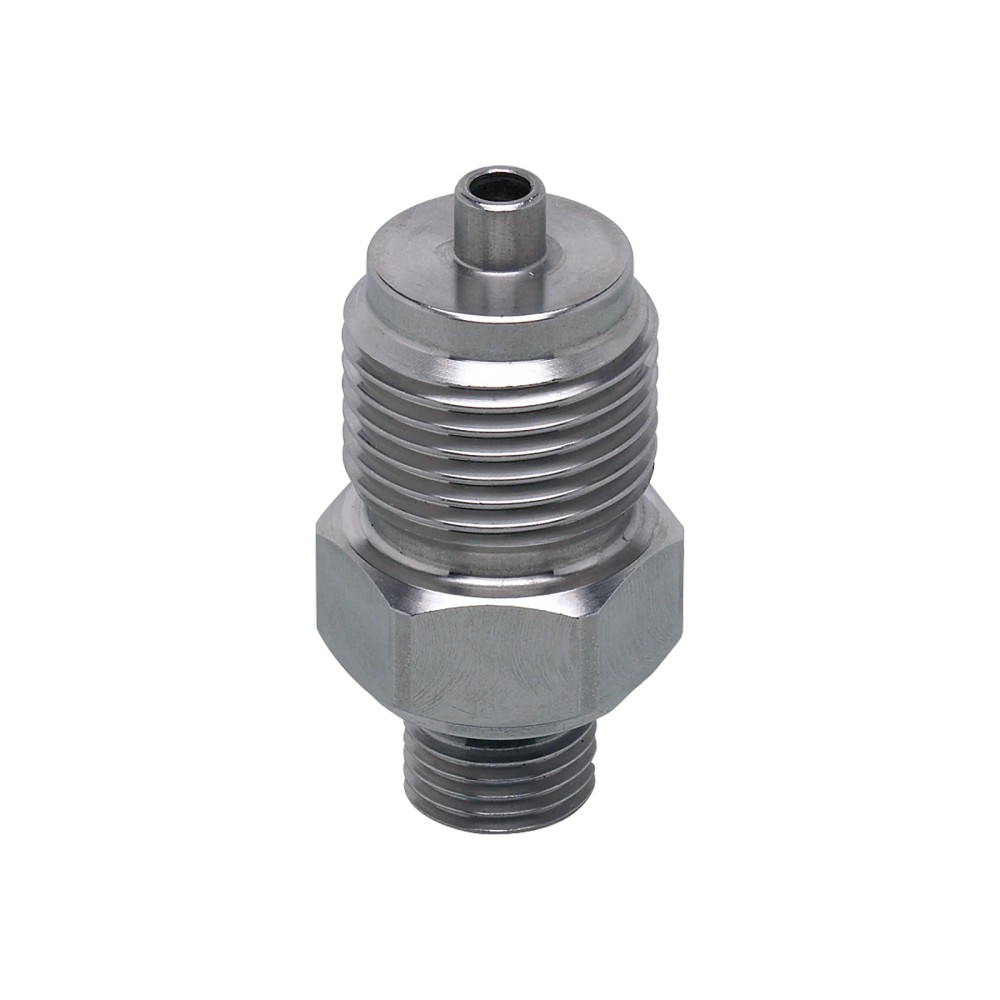

Pré-visualizar: E30000 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/4 para G 1/2 Aço Inox

E30000 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/4 para G 1/2 Aço Inox

Imagem meramente ilustrativa

R$ 221,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E30000
EAN: 4021179053310
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E30000 IFM - Adaptador Rosqueável para Sensores Conexão de Processo G 1/4 para G 1/2 Aço Inox"

Destaques do Produto

Conexão do sensor

G 1/4

Conexão de processo

G 1/2

Material do corpo

Aço inoxidável 1.4305 (303)

Vedação

FKM

Resistência à pressão informada

200 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E30000 IFM – Adaptador rosqueável para sensores, conexão G 1/4 para G 1/2, aço inoxidável

O E30000 é um adaptador rosqueável para sensores de processo, destinado à adaptação de uma conexão G 1/4 do sensor para uma conexão de processo G 1/2. Possui corpo em aço inoxidável 1.4305 (303) e vedação FKM. A resistência à pressão informada é de 200 bar; confirme também os limites do sensor, da vedação e do processo antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável
Aplicação informada	Sensores de processo
Conexão do sensor	G 1/4
Conexão de processo	G 1/2
Material do corpo	Aço inoxidável 1.4305 (303)
Material da vedação	FKM
Resistência à pressão	200 bar
Peso	89,5 g
SKU / Part number	E30000
GTIN	4021179053310

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de processo com conexão G 1/4 que precisem ser adaptadas a uma conexão de processo G 1/2, desde que as conexões correspondam e as condições do conjunto estejam dentro dos limites aplicáveis.
Aplicações em que o corpo de aço inoxidável 1.4305 (303) e a vedação FKM sejam compatíveis com o fluido e as condições de operação.

⚠ Considere outro se precisa de:

Não selecionar quando as roscas necessárias forem diferentes de G 1/4 no lado do sensor ou G 1/2 no lado do processo.
Não presumir compatibilidade química da vedação FKM ou do aço inoxidável com um fluido específico sem verificar os dados do fabricante e as condições do processo.
Não usar a resistência à pressão do adaptador como limite de pressão do conjunto: devem ser verificados também o sensor, a vedação e os demais componentes.

APLICAÇÕES E USO

Aplicação declarada: adaptação mecânica de sensores de processo com conexão G 1/4 para uma conexão de processo G 1/2.
Possibilidade de uso: integração em uma montagem cujo fluido e condições sejam compatíveis com aço inoxidável 1.4305 e vedação FKM; confirme essa compatibilidade para o processo específico.
Limite de pressão informado para o adaptador: 200 bar. A pressão admissível do conjunto depende também do sensor, da vedação e dos componentes conectados.

COMO ESCOLHER

Antes de comprar o E30000 IFM – Adaptador rosqueável para sensores, conexão G 1/4 para G 1/2, aço inoxidável, verifique estes pontos:

Escolha o E30000

Quando o sensor tiver conexão G 1/4 e a conexão de processo requerida for G 1/2, e os materiais e limites de pressão forem adequados à aplicação.

Busque outro adaptador

Quando a combinação de roscas exigida não for G 1/4 para G 1/2. A ficha disponível não especifica outras combinações nem permite indicar um modelo alternativo.

Valide antes de instalar

Para fluidos ou condições cuja compatibilidade com FKM e aço inoxidável 1.4305 não esteja confirmada, consulte os dados técnicos do fabricante. Considere a pressão admissível de todo o conjunto, não apenas a do adaptador.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm	Marca informada na ficha do produto.
Tipo de produto	Adaptador rosqueável	Classificação do componente.
SKU / Part number	E30000	Código de identificação do produto.
GTIN	4021179053310	Identificador comercial informado.
Categoria	Acessórios	Categoria informada nos dados do anúncio.

Aplicação e conexões mecânicas
Aplicação	Sensores de processo	Aplicação declarada na ficha.
Conexão do sensor	G 1/4	Rosca indicada no lado de conexão do sensor.
Conexão de processo	G 1/2	Rosca indicada para conexão ao processo; o título do anúncio especifica G 1/4 para G 1/2.

Materiais e pressão
Material do corpo	Aço inoxidável 1.4305 (303)	Material informado para o adaptador.
Material da vedação	FKM	Material de vedação informado; a compatibilidade química depende do fluido e das condições de operação.
Resistência à pressão	200 bar	Valor informado para o adaptador; não substitui a verificação dos limites dos demais componentes do conjunto.

Dados mecânicos e identificação logística
Peso	89,5 g	Massa informada nos atributos do produto.
Unidade de peso do anúncio	g	Unidade indicada nos dados básicos do anúncio.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E30000 é um adaptador mecânico rosqueável; não há conexão elétrica especificada.

Processo Conexão do sensor G 1/4 para conexão de processo G 1/2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/4 em uma instalação que requer conexão de processo G 1/2	✓	As conexões informadas correspondem às conexões do adaptador.
Sensor com conexão diferente de G 1/4 ou instalação com conexão de processo diferente de G 1/2	✗	A ficha informa somente a combinação G 1/4 para G 1/2; não há evidência de compatibilidade com outras roscas.
Aplicação com pressão de até 200 bar	✓	A ficha informa resistência à pressão de 200 bar para o adaptador. Verifique os limites do sensor, da vedação e dos demais componentes do conjunto.
Aplicação com fluido cuja compatibilidade com FKM ou aço inoxidável 1.4305 não foi confirmada	✗	A ficha identifica os materiais, mas não informa compatibilidade química com fluidos específicos; é necessária validação para a aplicação.

INSTALAÇÃO

Como instalar o E30000 IFM – Adaptador rosqueável para sensores, conexão G 1/4 para G 1/2, aço inoxidável

Confirme que a conexão do sensor é G 1/4 e que a conexão de processo requerida é G 1/2.
Verifique no datasheet as dimensões e condições de montagem aplicáveis ao conjunto.
Confirme a compatibilidade do fluido e das condições de operação com aço inoxidável 1.4305 e vedação FKM.
Despressurize e isole o processo antes de abrir ou montar conexões.
Instale o adaptador com roscas alinhadas, evitando forçar ou cruzar a rosca; siga as instruções do fabricante do sensor e da instalação.
Após a montagem, verifique a estanqueidade e confirme que a pressão de operação não excede o limite aplicável ao componente mais restritivo do conjunto.

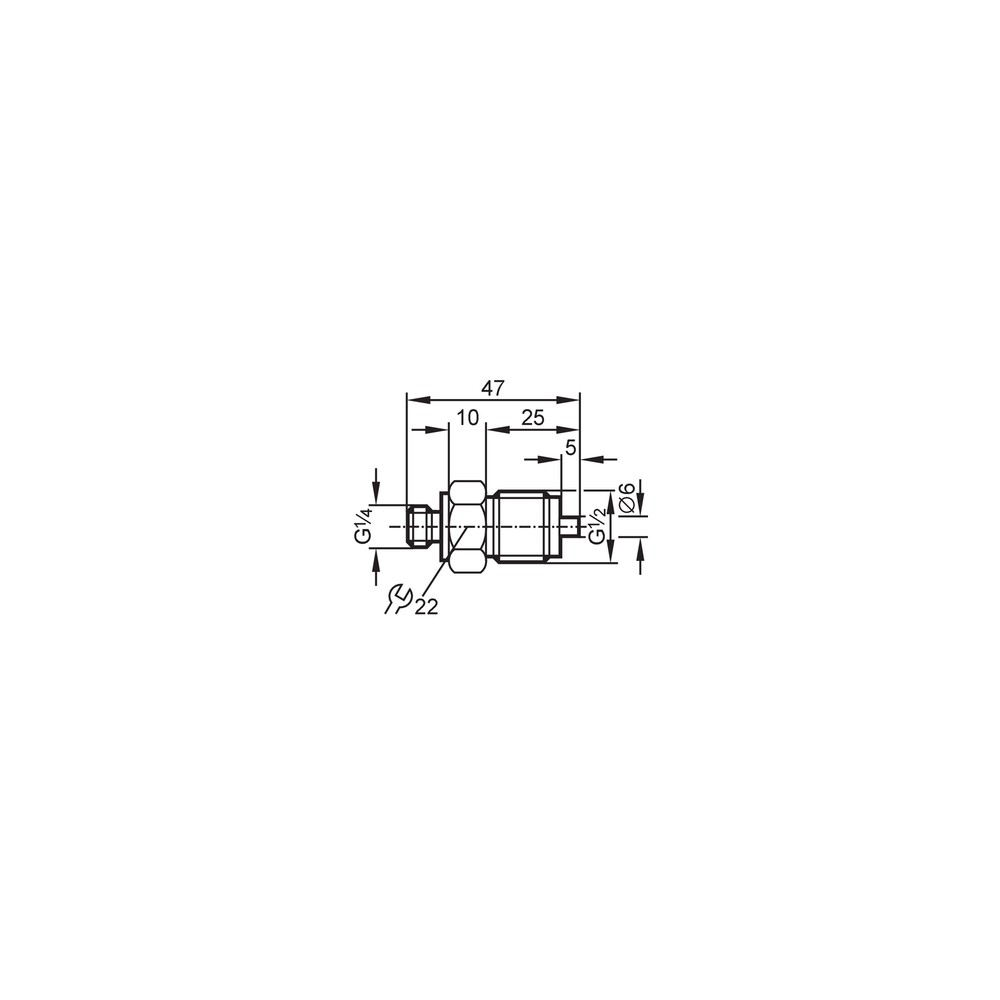

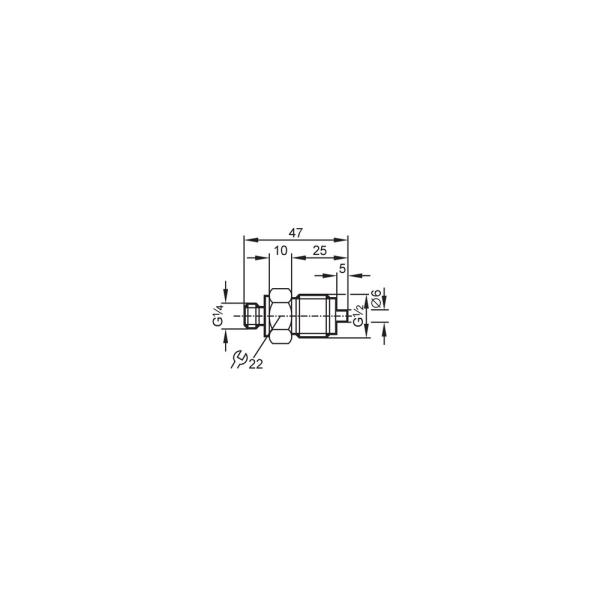

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia a montagem ou a rosca prende logo no início.	Conexões incompatíveis ou desalinhamento durante o início do rosqueamento.	Confirme as roscas de ambos os lados contra G 1/4 e G 1/2 e verifique o alinhamento antes de aplicar força.
Há vazamento na conexão após a montagem.	Vedação inadequada para a aplicação, montagem incorreta ou condição do conjunto acima do limite de algum componente.	Despressurize o sistema; confira o assentamento e o estado da vedação FKM e verifique os limites de pressão e compatibilidade dos componentes.
O sensor não pode ser conectado ao adaptador.	A conexão do sensor não corresponde a G 1/4 ou há desalinhamento ou dano na rosca.	Identifique a rosca do sensor e inspecione as roscas antes de tentar nova montagem.
A vedação apresenta deterioração ou a conexão perde estanqueidade durante a operação.	Possível incompatibilidade do fluido ou das condições de serviço com FKM; a ficha não especifica compatibilidade por fluido.	Compare o fluido e as condições de operação com as informações oficiais de compatibilidade dos materiais; não substitua o adaptador sem essa verificação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E30000 em português (Datasheet) Desenho em escala E30000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E30000 e para quem ele serve?

É um adaptador rosqueável para sensores de processo. Serve para adaptar uma conexão de sensor G 1/4 a uma conexão de processo G 1/2.

Quais são as conexões e os materiais informados?

A ficha indica G 1/4 no lado do sensor e G 1/2 no lado do processo. O corpo é de aço inoxidável 1.4305 (303), com vedação FKM.

O adaptador acompanha sensor ou outros acessórios?

A ficha do anúncio identifica o produto como adaptador e não informa acessórios inclusos. Não há indicação de que sensor ou outros componentes façam parte do fornecimento.

Posso usar o E30000 com um sensor que tenha outra conexão?

A ficha especifica conexão do sensor G 1/4. Não há informação que confirme compatibilidade com outras roscas.

Este produto serve para qualquer fluido de processo?

Não é possível confirmar isso apenas pela ficha. Ela informa aço inoxidável 1.4305 e vedação FKM, mas não lista compatibilidade química por fluido; valide a aplicação com a documentação do fabricante.

O que verificar se a conexão não rosqueia corretamente?

Confirme que o sensor usa G 1/4 e que o lado de processo corresponde a G 1/2. Verifique também alinhamento e condição das roscas antes de aplicar força.

O que pode causar vazamento depois da montagem?

Entre as causas possíveis estão assentamento incorreto, incompatibilidade da vedação com o fluido ou pressão acima do limite de um componente do conjunto. Despressurize e confira a montagem, a vedação FKM e os limites aplicáveis.

Devo comprar o E30000 ou procurar outro adaptador?

Escolha o E30000 quando a combinação necessária for G 1/4 no sensor para G 1/2 no processo. Se as conexões forem diferentes, a ficha não identifica uma alternativa compatível; procure um adaptador com as roscas requeridas.

Que cuidados devo tomar ao instalar o adaptador?

Isole e despressurize o processo, confira as conexões e inicie o rosqueamento alinhado para evitar cruzar a rosca. Consulte o datasheet para detalhes dimensionais e verifique a estanqueidade após a montagem.

O E30000 tem conexão elétrica ou exige ligação de cabos?

Não: trata-se de um adaptador mecânico rosqueável, sem conexão elétrica especificada na ficha. A instalação elétrica do sensor, se aplicável, deve ser consultada na documentação do próprio sensor.

GLOSSÁRIO TÉCNICO

Conexão G 1/4

Rosca indicada para a interface do adaptador com o sensor. (Ref.: conexão do sensor: G 1/4)

Conexão G 1/2

Rosca indicada para a interface do adaptador com o processo. (Ref.: conexão de processo: G 1/2)

FKM

Material da vedação informado para o adaptador; a compatibilidade depende do fluido e das condições de serviço. (Ref.: vedação: FKM)

Aço inoxidável 1.4305 (303)

Material informado para o corpo do adaptador. (Ref.: material: 1.4305)

Resistência à pressão

Valor de pressão informado para o adaptador, que não elimina a necessidade de verificar os demais componentes da montagem. (Ref.: 200 bar)
