Soquete Confeccionável E2M261 IFM M16 4P IP67

Pré-visualizar: E2M261 IFM - Soquete Confeccionável Fêmea Automação Industrial M16 4P IP67

E2M261 IFM - Soquete Confeccionável Fêmea Automação Industrial M16 4P IP67

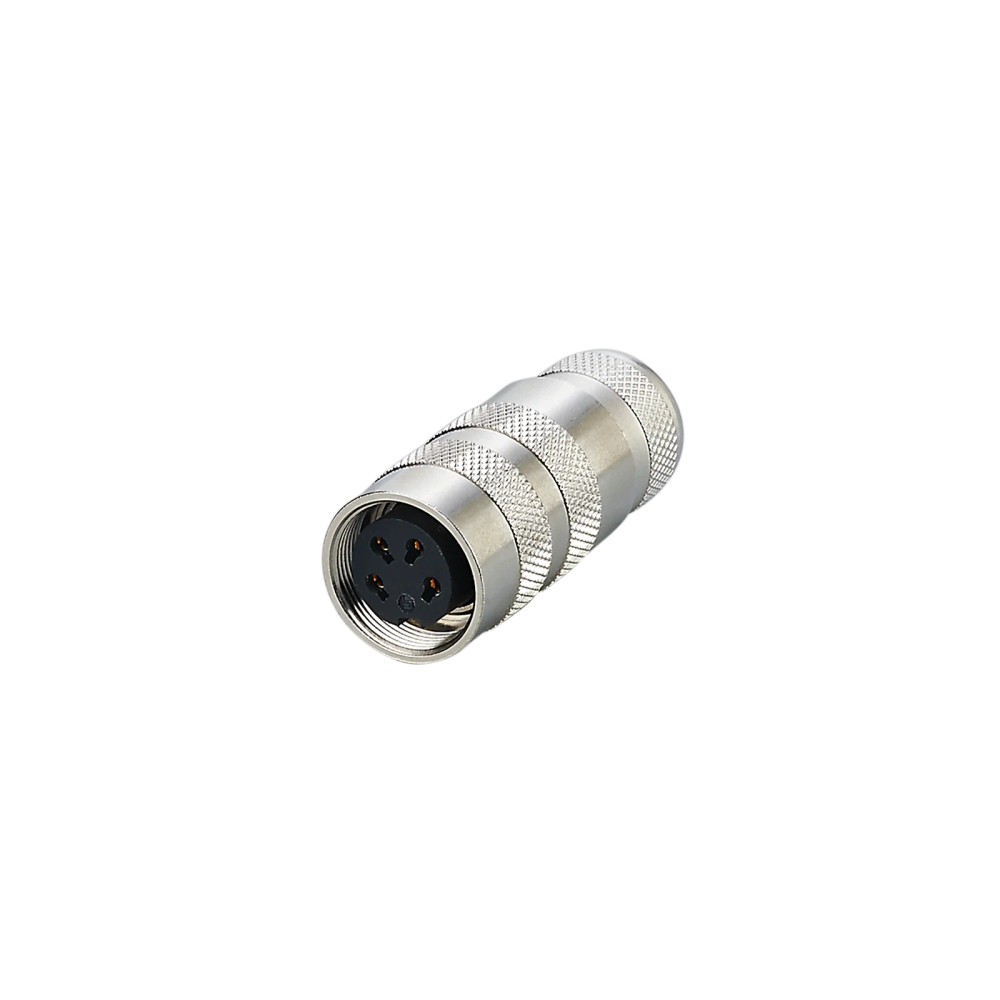

Imagem meramente ilustrativa

R$ 244,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E2M261
EAN: 4021179326971
NCM do produto: 85369090

Destaques do Produto Conexão M16 reta,...mais

Fechar menu

Saiba mais sobre: "E2M261 IFM - Soquete Confeccionável Fêmea Automação Industrial M16 4P IP67"

Destaques do Produto

Conexão

M16 reta, fêmea

Polos

Cabo

4 × 0,75 mm²; diâmetro externo de 4,1 a 7,8 mm

Grau de proteção

IP67

Limites elétricos informados

6 A de carga total; < 250 V DC

Contatos

Banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável Fêmea IFM E2M261, M16 reto, 4 polos, IP67

O IFM E2M261 é um soquete confeccionável fêmea para conexão em aplicações industriais e de automação. Possui conexão M16 reta, 4 polos e contatos banhados a ouro. É especificado para cabo de 4 × 0,75 mm², com diâmetro externo entre 4,1 e 7,8 mm, e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E2M261
Tipo	Soquete confeccionável fêmea
Conexão mecânica	M16, reto
Número de polos	4
Grau de proteção	IP67
Condutores do cabo	4 × 0,75 mm²
Diâmetro externo do cabo	4,1 a 7,8 mm
Capacidade de carga total	6 A
Tensão de operação	< 250 V DC
Faixa de temperatura ambiente	−30 a 95 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão confeccionável fêmea M16 reta em aplicações industriais e de automação, respeitando a pinagem e os limites elétricos informados.
Cabos com 4 condutores de 0,75 mm² e diâmetro externo entre 4,1 e 7,8 mm.
Aplicações cuja condição ambiental esteja dentro da faixa de −30 a 95 °C e que requeiram grau de proteção IP67 quando montado corretamente.

⚠ Considere outro se precisa de:

Não especificado para cabos fora da faixa de diâmetro externo de 4,1 a 7,8 mm ou com construção diferente de 4 × 0,75 mm², conforme os dados disponíveis.
Não exceder a capacidade de carga total de 6 A nem a tensão de operação indicada como inferior a 250 V DC.
Não presumir compatibilidade com conectores de outro padrão mecânico, pinagem ou configuração sem confirmação no datasheet do equipamento correspondente.

APLICAÇÕES E USO

Aplicação declarada: montagem de conexões em contextos industriais e de automação industrial.
Possibilidade condicionada: ligação a um dispositivo com conexão M16 fêmea compatível, desde que a pinagem requerida corresponda à indicada e sejam respeitados os limites elétricos, a faixa do cabo e as condições ambientais especificadas.
A ficha não identifica equipamentos, protocolos ou aplicações de processo específicos; a compatibilidade com o dispositivo deve ser verificada no respectivo datasheet.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável Fêmea IFM E2M261, M16 reto, 4 polos, IP67, verifique estes pontos:

Escolha o E2M261 quando

A aplicação exigir um soquete confeccionável fêmea M16 reto de 4 polos, com cabo 4 × 0,75 mm² e diâmetro externo de 4,1 a 7,8 mm, dentro dos limites elétricos e ambientais especificados.

Busque uma opção diferente ou confirme a aplicação quando

O equipamento exigir outro padrão de conexão, gênero, número de polos ou pinagem, ou quando o cabo e as condições elétricas não atenderem aos dados do E2M261. A ficha disponível não identifica modelos alternativos compatíveis; confirme a configuração no datasheet do equipamento a conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante indicada no cadastro do produto.
Código do produto / part number	E2M261	Código para identificação do soquete.
GTIN	4021179326971	Identificador comercial informado na ficha.
Tipo de produto	Soquete confeccionável fêmea	Componente de conexão a ser montado no cabo.
Aplicação	Aplicações industriais e automação industrial	Aplicação declarada no cadastro do produto.
Quantidade por embalagem	1 peça	Unidade informada para a embalagem.

Conexão e pinagem
Conexão mecânica	M16, reta, fêmea	Padrão e formato de conexão indicados; verificar o encaixe no dispositivo correspondente.
Número de polos	4	Configuração indicada no nome e nos dados do produto.
Pinagem	1: núcleo do cabo coaxial; 2: tela do cabo coaxial; 3: vermelho; 4: preto	Atribuição informada para os contatos e condutores; confirmar correspondência com o equipamento antes da ligação.
Bitola e quantidade de condutores	4 × 0,75 mm²	Especificação de cabo associada à conexão elétrica do soquete.
Diâmetro externo do cabo	4,1 a 7,8 mm	Faixa informada para o revestimento externo do cabo.

Dados elétricos
Tensão de operação	< 250 V DC	Limite declarado; não interpretar como especificação para tensão igual ou superior a 250 V DC.
Capacidade de carga total	6 A	Capacidade total informada para o componente; não representa 6 A por contato.
Material dos contatos	Dourado; contatos banhados a ouro	Acabamento indicado para os contatos.
Classe de proteção	III	Classificação declarada na ficha.
Grau de sujidade	1	Grau informado no cadastro técnico.

Proteção e condições ambientais
Grau de proteção	IP67	Grau declarado para o produto; a manutenção da proteção depende da montagem e das condições de uso.
Temperatura ambiente	−30 a 95 °C	Faixa operacional informada na ficha.

Materiais e dados mecânicos
Material do corpo / invólucro	Latão niquelado	Material e acabamento declarados para o corpo.
Material da vedação	PBT	Material informado para a vedação.
Peso	38,2 g	Peso indicado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

Conexões

Elétrica Soquete confeccionável fêmea de 4 polos. Pinagem informada: 1 — núcleo do cabo coaxial; 2 — tela do cabo coaxial; 3 — vermelho; 4 — preto. Cabo indicado: 4 × 0,75 mm²; diâmetro externo de 4,1 a 7,8 mm. Tensão de operação < 250 V DC e capacidade de carga total de 6 A. Confirmar a pinagem exigida pelo equipamento antes da ligação.

Processo Conexão mecânica M16, reta, fêmea. A ficha não detalha compatibilidade com roscas ou padrões além de M16; confirme o encaixe com a conexão do dispositivo correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em cabo de 4 × 0,75 mm² com diâmetro externo de 4,1 a 7,8 mm	✓	Essas dimensões estão indicadas na ficha do produto.
Aplicação que requer conexão mecânica M16 reta fêmea e 4 polos	✓	A configuração consta nos dados do E2M261; a pinagem do equipamento ainda deve ser conferida.
Aplicação que excede 6 A de carga total ou requer tensão de operação igual ou superior a 250 V DC	✗	A ficha informa capacidade de carga total de 6 A e tensão de operação inferior a 250 V DC.
Aplicação com temperatura ambiente fora de −30 a 95 °C	✗	A condição estaria fora da faixa de temperatura ambiente especificada.
Ligação a dispositivo com pinagem ou padrão mecânico não confirmado	✗	A ficha não permite confirmar compatibilidade sem comparar a pinagem e a conexão exigidas pelo dispositivo.

INSTALAÇÃO

Como instalar o Soquete Confeccionável Fêmea IFM E2M261, M16 reto, 4 polos, IP67

Confirme no datasheet do equipamento a conexão M16, o gênero e a pinagem requerida antes de iniciar a montagem.
Verifique se o cabo tem quatro condutores de 0,75 mm² e diâmetro externo entre 4,1 e 7,8 mm.
Identifique os condutores conforme a pinagem indicada para os polos 1 a 4; não deduza cores ou funções além das informadas.
Prepare e conecte os condutores aos contatos conforme as instruções do fabricante disponíveis no datasheet.
Monte o soquete e a vedação de acordo com a documentação técnica, sem presumir procedimentos ou torques não informados.
Antes de energizar, confira a continuidade, a correspondência da pinagem e o atendimento aos limites elétricos e ambientais.

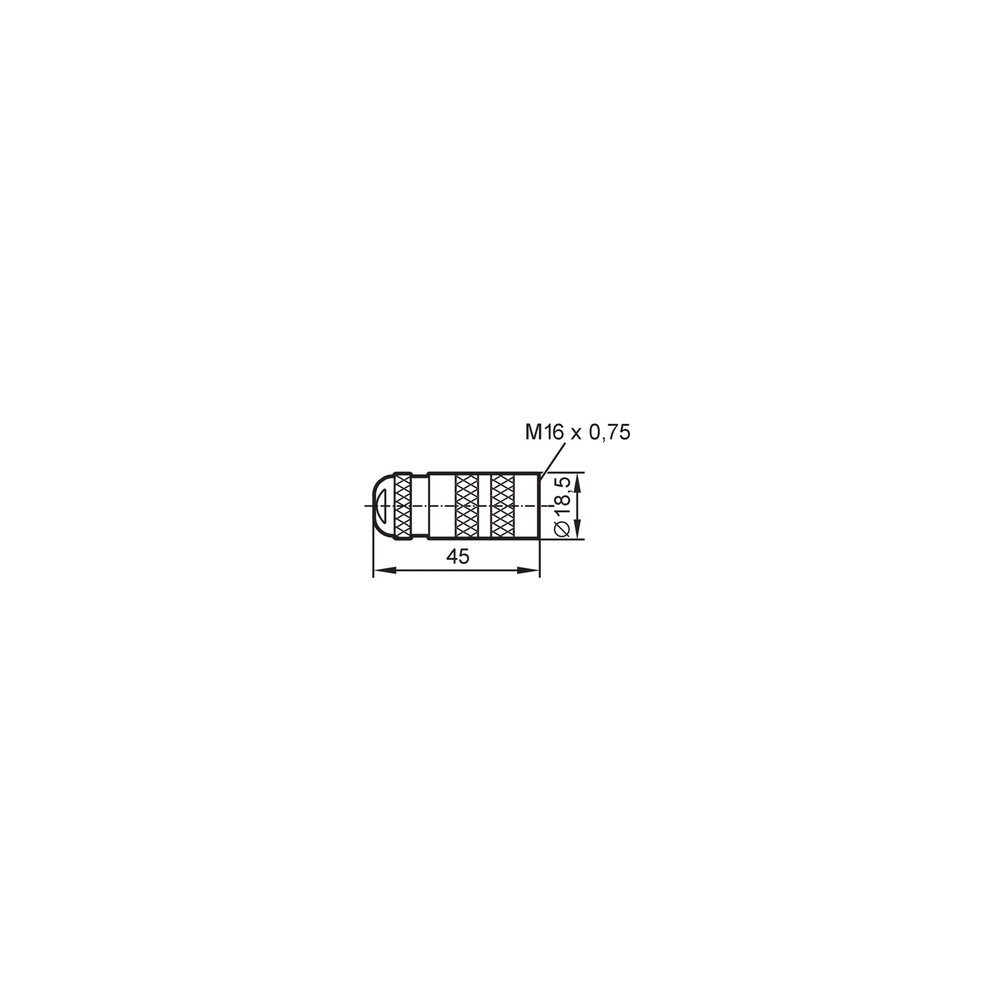

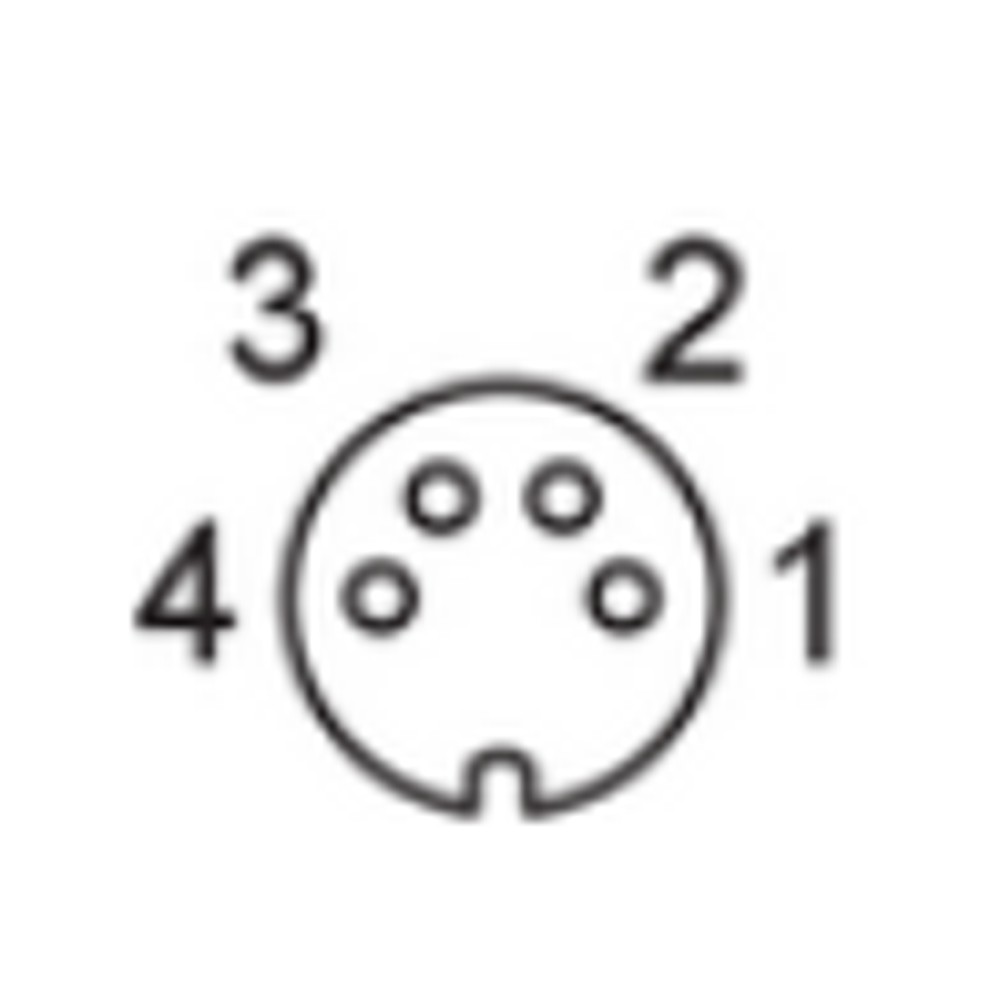

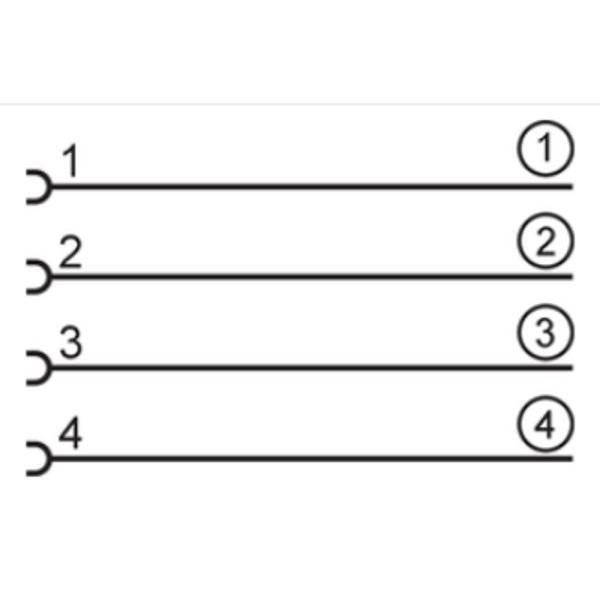

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não responde após a montagem.	Pinagem dos condutores diferente da exigida pelo dispositivo ou ligação incorreta dos polos.	Compare as ligações com a pinagem do E2M261 e com o diagrama do equipamento; verifique continuidade com a alimentação desligada.
Conexão intermitente ou perda de sinal.	Contato ou terminação do condutor mal conectado durante a confecção do cabo.	Inspecione as terminações e teste a continuidade de cada via, com o circuito desenergizado.
O cabo não se acomoda corretamente no soquete.	Diâmetro externo ou construção do cabo fora das dimensões indicadas.	Meça o diâmetro externo e confirme se o cabo é 4 × 0,75 mm² e está entre 4,1 e 7,8 mm.
A conexão não mantém a proteção esperada contra ingresso de água ou poeira.	Montagem ou vedação inadequada, ou uso fora das condições especificadas.	Verifique a montagem do soquete e da vedação segundo o datasheet; confirme que as condições de uso são compatíveis com IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E2M261 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E2M261 e para que serve?

É um soquete confeccionável fêmea M16 de 4 polos para conexões em aplicações industriais e de automação. A montagem é feita em cabo conforme as dimensões indicadas na ficha.

Que cabo e pinagem devo usar com este soquete?

A ficha indica cabo de 4 × 0,75 mm², com diâmetro externo de 4,1 a 7,8 mm. A pinagem informada é: 1 núcleo coaxial, 2 tela coaxial, 3 vermelho e 4 preto; confira a correspondência com o dispositivo.

O produto acompanha um cabo ou outros acessórios?

A ficha identifica uma peça por embalagem e descreve o produto como soquete confeccionável. Não há acessórios adicionais especificados.

Posso usar o E2M261 em uma aplicação acima de 6 A?

Não se deve exceder a capacidade de carga total informada de 6 A. A ficha não especifica uma capacidade maior.

Posso usar este soquete com tensão de 250 V DC ou superior?

A tensão de operação indicada é inferior a 250 V DC. A ficha não autoriza uso em 250 V DC ou acima.

O equipamento não liga depois que montei o conector; o que verifico antes de trocar o soquete?

Verifique primeiro se a pinagem foi ligada conforme o diagrama do equipamento e a atribuição dos polos do E2M261. Com o circuito desenergizado, confira também a continuidade dos condutores.

A conexão falha de forma intermitente; qual é a causa provável?

Uma terminação de condutor mal conectada pode causar intermitência. Inspecione as terminações e teste a continuidade antes de substituir o componente.

É melhor comprar este soquete ou um conector já montado em cabo?

O E2M261 é confeccionável, portanto é indicado quando a montagem será feita no cabo que atende às dimensões especificadas. A ficha não detalha uma versão pré-montada equivalente; compare a pinagem e a configuração exigidas antes de selecionar outra opção.

Como confirmo se o E2M261 encaixa no meu equipamento?

Confirme que o equipamento requer conexão M16 fêmea reta de 4 polos e compare a pinagem nos respectivos datasheets. O padrão mecânico, por si só, não confirma compatibilidade elétrica.

Como devo preparar a instalação do soquete?

Verifique previamente o cabo, a pinagem e a conexão do equipamento, e siga as instruções de montagem do datasheet. Faça as verificações de continuidade com o circuito desenergizado.

GLOSSÁRIO TÉCNICO

Soquete confeccionável

Conector fornecido para montagem no cabo, em vez de ser descrito na ficha como cabo pré-montado.

M16

Designação da conexão mecânica indicada para este soquete; a ficha especifica formato reto e gênero fêmea.

IP67

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e das condições de uso.

Pinagem

Atribuição de cada polo aos contatos ou condutores para realizar a ligação elétrica correta.

Capacidade de carga total

Limite de carga elétrica total informado para o componente; não deve ser interpretado como corrente por contato.
