Cabo de Conexão M16 para Câmeras ifm 5m

E2M203 IFM - Cabo de Conexão M16 Para Câmeras ifm 5m IP67

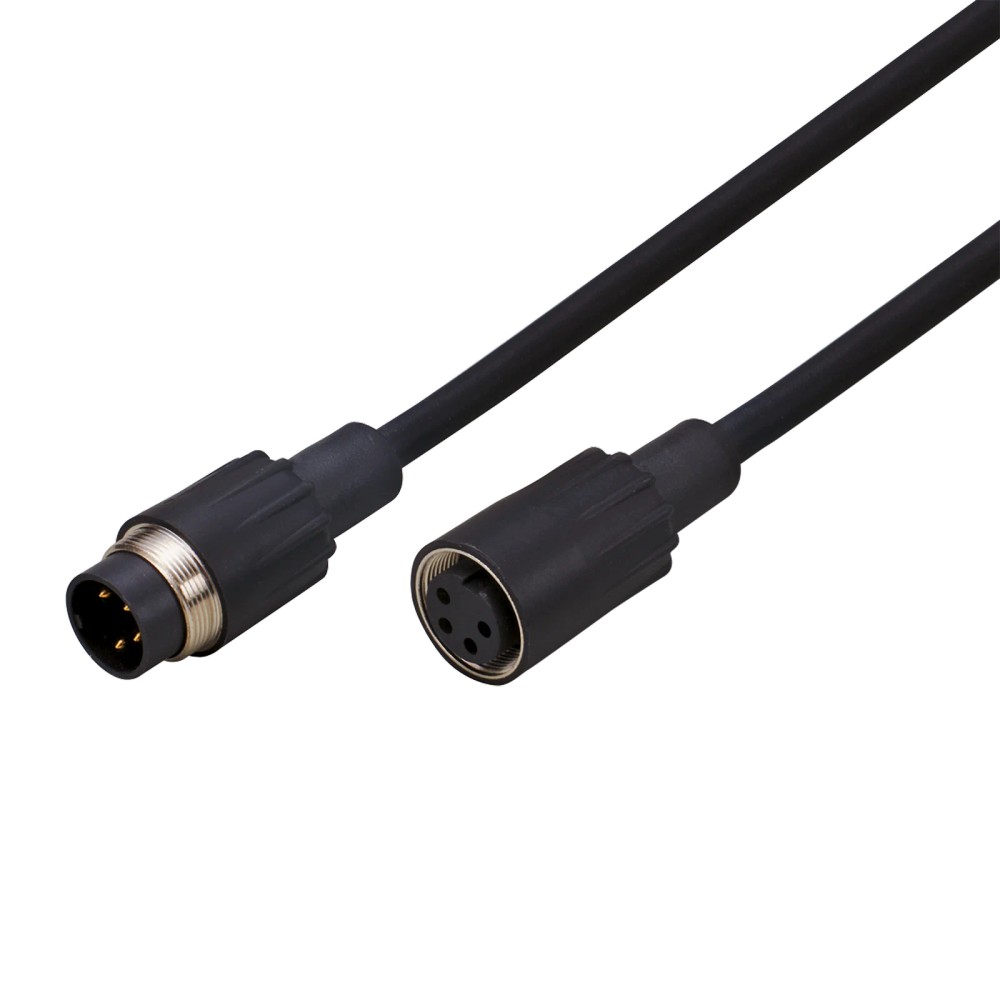

Imagem meramente ilustrativa

R$ 709,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E2M203
EAN: 4021179279123
NCM do produto: 85444200

Destaques do Produto Modelo E2M203...mais

Fechar menu

Saiba mais sobre: "E2M203 IFM - Cabo de Conexão M16 Para Câmeras ifm 5m IP67"

Destaques do Produto

Modelo

E2M203

Comprimento

5 m

Tipo de conexão

M16 reto, codificação A

Câmera compatível indicada

O2M20x

Proteção

IP67

Limites elétricos

< 60 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM E2M203 M16 para câmeras com saída de vídeo, 5 m, IP67

O IFM E2M203 é um cabo de conexão de 5 m destinado a câmeras com saída de vídeo da série O2M20x. Possui conexão M16 reta com codificação A e quatro contatos dourados. Foi especificado para aplicações móveis e difíceis, com grau de proteção IP67 e temperatura ambiente de -45 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E2M203
Aplicação indicada	Câmeras com saída de vídeo O2M20x
Comprimento do cabo	5 m
Conexão	M16 reto, codificação A, 4 contatos dourados
Grau de proteção	IP67
Temperatura ambiente	-45...85 °C
Tensão de operação	< 60 V DC
Capacidade de carga total	4 A
Diâmetro do cabo	6 mm
Materiais	Cabo e porca em PVC; vedação em EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de câmeras com saída de vídeo O2M20x, conforme compatibilidade indicada na ficha do produto.
Instalações móveis e aplicações difíceis dentro dos limites elétricos e ambientais especificados.
Aplicações que requeiram cabo de 5 m e conexão M16 reta, codificação A.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 5 m ou conexão diferente de M16 reta, codificação A, sem confirmar previamente a compatibilidade da alternativa.
Não exceder tensão de operação inferior a 60 V DC nem capacidade de carga total de 4 A.
Não presumir compatibilidade com câmeras diferentes da série O2M20x; confirme a conexão e a aplicação na documentação do fabricante.

APLICAÇÕES E USO

Aplicação comprovada: conexão de câmeras com saída de vídeo O2M20x, conforme identificação na ficha técnica.
Aplicação comprovada: instalações móveis e difíceis, respeitando a faixa ambiente de -45 a 85 °C, a tensão de operação inferior a 60 V DC e a capacidade de carga total de 4 A.
Possibilidade a validar: uso em outra câmera ou equipamento com conexão M16. A ficha não confirma compatibilidade com modelos distintos de O2M20x; valide interface e pinagem na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM E2M203 M16 para câmeras com saída de vídeo, 5 m, IP67, verifique estes pontos:

Escolha o E2M203

Quando a câmera com saída de vídeo for da série O2M20x e a instalação exigir cabo de 5 m com conexão M16 reta, codificação A. Verifique também os limites de tensão, carga e temperatura indicados na ficha.

Procure outra configuração quando

O comprimento, a conexão ou os limites elétricos requeridos diferirem dos dados do E2M203. A ficha não identifica outros comprimentos ou modelos compatíveis; confirme a alternativa com a documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada para o produto.
SKU / part number	E2M203	Identificação do cabo.
GTIN	4021179279123	Código comercial informado na ficha.
Tipo de produto	Cabo de conexão para câmeras com saída de vídeo	Função declarada pelo fabricante.
Aplicação	Câmeras com saída de vídeo; câmera compatível indicada: O2M20x	Modelo de câmera associado ao produto na ficha.
Uso	Aplicações móveis e difíceis	Condição de aplicação declarada no cadastro técnico.

Dados elétricos
Tensão de operação	< 60 V DC	Limite de operação informado; não exceder.
Capacidade de carga total	4 A	Capacidade de carga total indicada na ficha.
Classe de proteção	II	Classificação de proteção declarada.
Configuração dos condutores	3 x 0,34 mm² / AWG 22 + 1 x 0,11 mm² / AWG 26	Composição elétrica do cabo indicada na ficha.

Conexão elétrica
Conector	1 x M16, reto; codificação A	Configuração mecânica da conexão informada.
Contatos	4, dourados	Quantidade e acabamento dos contatos indicados.
Bloqueio	PVC	Material do sistema de bloqueio informado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para a conexão.

Cabo
Comprimento	5 m	Comprimento especificado do cabo.
Material	PVC; preto	Material e cor indicados na descrição técnica.
Diâmetro	6 mm	Diâmetro externo informado.
Sem silicone	Sim	Característica especial declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; observar as condições de instalação e conexão.
Temperatura ambiente	-45...85 °C	Faixa ambiente indicada para operação.

Materiais e dados mecânicos
Material do invólucro	PVC	Material indicado para o invólucro.
Material da porca	PVC	Material da porca de conexão.
Material da vedação	EPDM	Material de vedação especificado.
Peso	290 g	Peso informado no cadastro do produto.
Quantidade por embalagem	1 peça	Unidade de embalagem indicada.

COMPATIBILIDADE

Comunicação

• Câmeras com saída de vídeo da série O2M20x, conforme modelo indicado na ficha do produto.

• A ficha não especifica protocolo de comunicação; confirme os requisitos do sistema na documentação da câmera.

Conexões

Elétrica Cabo de 5 m, PVC preto, Ø 6 mm, com condutores 3 x 0,34 mm² / AWG 22 + 1 x 0,11 mm² / AWG 26. Conexão M16 reta, codificação A, quatro contatos dourados. Tensão de operação < 60 V DC e capacidade de carga total de 4 A.

Processo Não aplicável: trata-se de um cabo de conexão elétrica para câmera, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de câmera com saída de vídeo O2M20x e interface correspondente M16, codificação A	✓	A ficha identifica a câmera O2M20x e a conexão M16 reta, codificação A, como aplicação e conexão do produto.
Instalação que requer cabo de 5 m, com operação dentro dos limites elétricos e ambientais informados	✓	O comprimento é 5 m; a tensão deve ser inferior a 60 V DC, a carga total não deve exceder 4 A e a temperatura ambiente deve permanecer entre -45 e 85 °C.
Equipamento que exige conexão diferente de M16 reta, codificação A	✗	A conexão especificada para este cabo é M16 reta, codificação A; a ficha não confirma outra configuração.
Aplicação acima de 60 V DC ou com carga total superior a 4 A	✗	Essas condições excedem os limites indicados: tensão de operação < 60 V DC e capacidade de carga total de 4 A.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM E2M203 M16 para câmeras com saída de vídeo, 5 m, IP67

Confirme que a câmera é um modelo O2M20x e que a interface requerida corresponde a M16 reta, codificação A.
Verifique se o comprimento de 5 m atende ao percurso da instalação antes de conectar o cabo.
Desenergize o equipamento antes de realizar a conexão elétrica.
Alinhe a conexão M16 sem forçar os contatos e acople o conector à interface correspondente.
Aperte a conexão dentro da faixa de torque indicada de 0,6...1,5 Nm.
Antes de energizar, inspecione o assentamento da conexão e confirme que tensão, carga e temperatura estão dentro dos limites especificados.

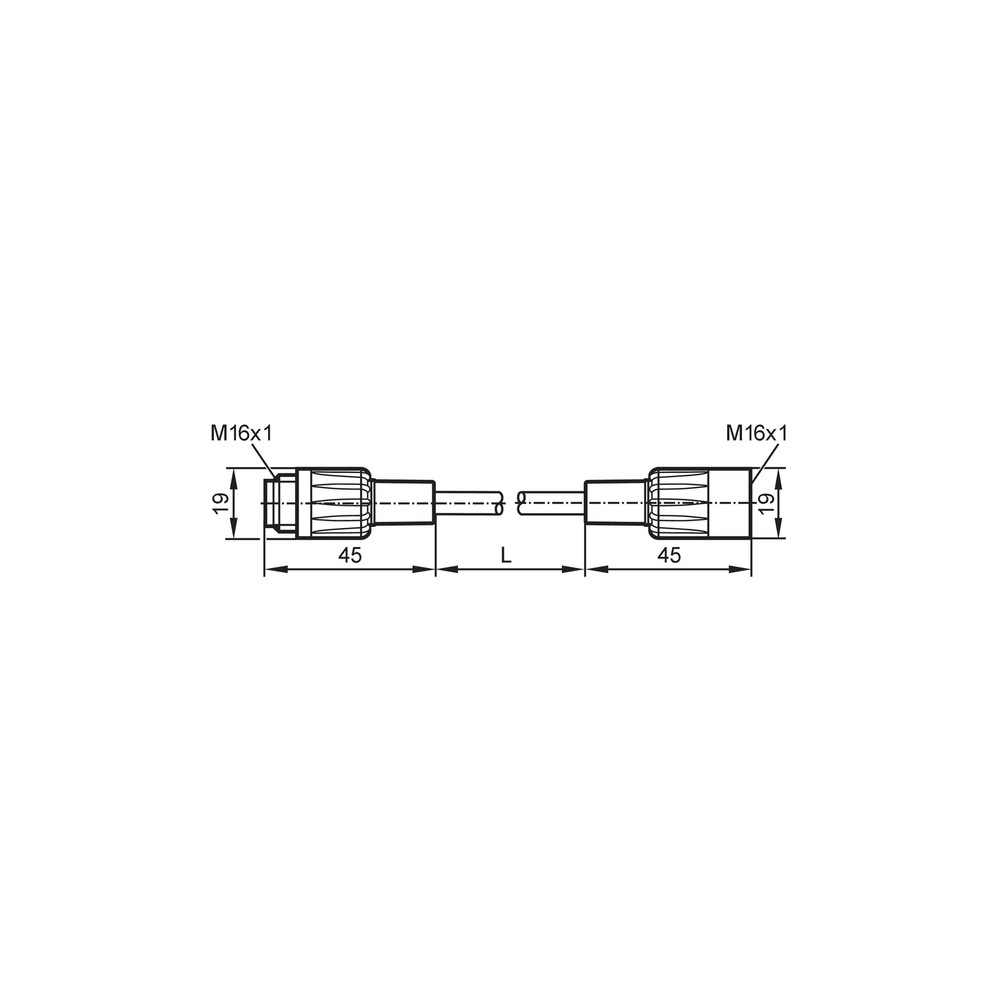

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A câmera não apresenta sinal de vídeo após a conexão.	Conexão incompleta, interface incompatível ou falha no cabo; a ficha não fornece um procedimento específico de diagnóstico de vídeo.	Confirme o modelo da câmera, a conexão M16 e o acoplamento. Inspecione visualmente o cabo e consulte a documentação da câmera para verificar interface e pinagem.
A conexão apresenta funcionamento intermitente durante a operação.	Acoplamento frouxo ou contatos sem conexão estável.	Desenergize o sistema, inspecione o acoplamento e confirme o aperto dentro da faixa especificada de 0,6...1,5 Nm.
O cabo ou a conexão apresenta aquecimento anormal.	Possível operação acima da tensão ou da capacidade de carga especificada, ou problema no circuito conectado.	Meça a tensão do circuito e confira a carga total; compare com os limites de < 60 V DC e 4 A. Interrompa a operação se os limites forem excedidos.
Há sinais de entrada de umidade na conexão.	Acoplamento ou vedação comprometidos, ou instalação fora das condições necessárias para manter o grau de proteção.	Inspecione a vedação e o assentamento da conexão, além de sinais de dano. A ficha especifica IP67, mas não detalha um procedimento de ensaio em campo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E2M203 em português (Datasheet) Desenho em escala do E2M203 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E2M203 e com qual câmera ele é usado?

É um cabo de conexão para câmeras com saída de vídeo, com modelo O2M20x indicado na ficha. Possui conexão M16 reta, codificação A.

O que acompanha o produto?

A embalagem contém uma peça do cabo E2M203. A ficha não lista acessórios adicionais.

Este cabo serve para qualquer câmera com conector M16?

A ficha indica câmeras O2M20x, não qualquer câmera M16. Para outros modelos, confirme a compatibilidade elétrica e a pinagem com a documentação do fabricante.

Posso usar o E2M203 em uma câmera sem saída de vídeo?

A aplicação informada é para câmeras com saída de vídeo. A ficha não indica compatibilidade com câmeras sem essa saída.

A câmera está conectada, mas não aparece vídeo. O que verifico antes de trocar o cabo?

Confirme se a câmera é O2M20x e se a conexão M16 está completamente acoplada. Verifique também a interface e a pinagem conforme a documentação da câmera.

O sinal falha quando a máquina se movimenta. Qual pode ser a causa?

Uma conexão frouxa ou um cabo danificado pode causar funcionamento intermitente. Com o sistema desenergizado, inspecione o cabo e o acoplamento e confira o torque indicado de 0,6...1,5 Nm.

Como decidir entre este cabo e outro modelo?

Escolha o E2M203 quando forem necessários 5 m e conexão M16 reta, codificação A, para a aplicação O2M20x. Se a instalação exigir outra conexão ou comprimento, consulte a documentação para identificar uma alternativa compatível.

Devo comprar um kit ou peças avulsas?

O E2M203 é fornecido como uma peça por embalagem. A ficha não descreve um kit nem componentes avulsos adicionais.

Que cuidado devo ter ao instalar a conexão?

Desenergize o sistema, alinhe o conector sem forçar os contatos e respeite o torque de 0,6...1,5 Nm. Confira os limites elétricos e ambientais antes de energizar.

O cabo pode operar em qualquer tensão abaixo de 60 V DC?

A ficha especifica tensão de operação inferior a 60 V DC e capacidade de carga total de 4 A. Verifique ambos os limites em relação ao circuito conectado.

GLOSSÁRIO TÉCNICO

M16

Designação da conexão do cabo; neste produto, a conexão é reta e possui codificação A. (Ref.: conexão elétrica - conector)

Codificação A

Identificação da configuração da conexão M16 especificada para o produto. (Ref.: conexão elétrica - conector)

IP67

Grau de proteção declarado para o cabo e sua conexão, sujeito às condições corretas de acoplamento e instalação. (Ref.: grau de proteção)

AWG

Sistema de designação da bitola dos condutores; a ficha informa condutores AWG 22 e AWG 26. (Ref.: conexão elétrica - cabo)

EPDM

Material especificado para a vedação do produto. (Ref.: materiais do invólucro)
