Kit de Montagem E2D500 IFM para Cilindros O2D5/O2I5

Pré-visualizar: E2D500 IFM - Kit de Montagem IFM para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm

E2D500 IFM - Kit de Montagem IFM para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm

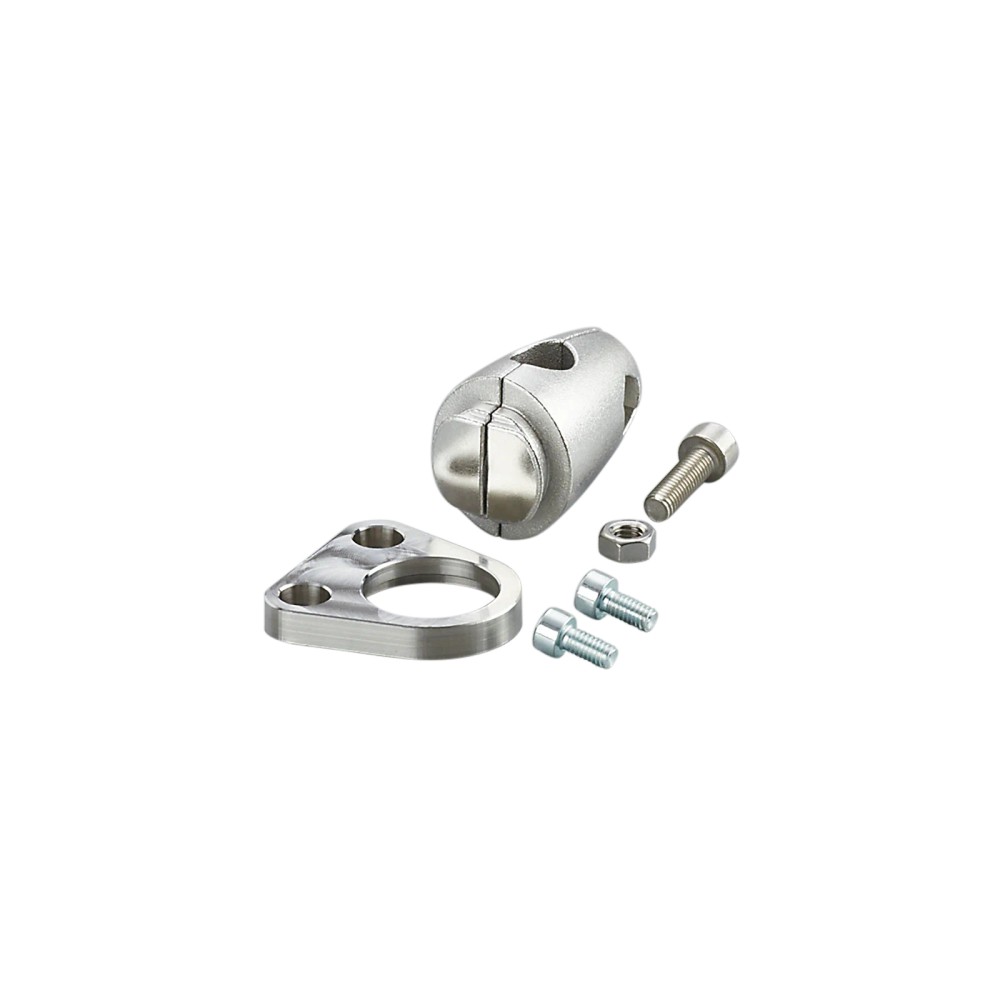

Imagem meramente ilustrativa

R$ 360,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E2D500
EAN: 4021179323581
NCM do produto: 73269090

Destaques do Produto Tipo de Produto Kit...mais

Fechar menu

Saiba mais sobre: "E2D500 IFM - Kit de Montagem IFM para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm"

Destaques do Produto

Tipo de Produto

Kit de montagem

Diâmetro de Montagem

12 mm

Material Principal

Aço Inoxidável (316L/304)

Compatibilidade

Séries O2D5 e O2I5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E2D500 IFM - Kit de Montagem para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm

O E2D500 é um kit de montagem mecânica projetado especificamente pela IFM para fixação segura dos sensores das séries O2D5 e O2I5 em perfis cilíndricos. Composto por materiais robustos como aço inoxidável 316L e 304, este conjunto garante estabilidade em ambientes industriais exigentes. É a solução ideal para assegurar o alinhamento preciso do cilindro de aperto de 12mm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E2D500
Marca	IFM
Material Cilindro	Aço Inoxidável 316L (1.4404)
Material Suporte	Aço Inoxidável 304 (1.4301)
Diâmetro	12 mm
Peso	112,5 g
Compatibilidade	O2D5 / O2I5
NCM	7326.90.90

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de cilindro de aperto IFM série O2D5.
Sensores de cilindro de aperto IFM série O2I5.
Montagens em estruturas cilíndricas de 12mm.

⚠ Considere outro se precisa de:

Montagem em perfis com diâmetro diferente de 12mm.
Uso com sensores de séries O2D5/O2I5 em ambientes com vibração extrema sem verificação prévia de torque.
Substituição de parafusos por modelos sem tratamento anticorrosivo.

APLICAÇÕES E USO

Fixação de cilindros de aperto O2D5 em estruturas metálicas de 12mm.
Instalação de sensores O2I5 em linhas de montagem automatizadas.
Aplicações em ambientes que exigem resistência à corrosão devido ao uso de materiais em inox 316L e 304.

COMO ESCOLHER

Antes de comprar o E2D500 IFM - Kit de Montagem para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm, verifique estes pontos:

Escolha este produto

Se você utiliza os sensores de cilindro de aperto IFM séries O2D5 ou O2I5 e precisa de uma fixação confiável em perfis cilíndricos de 12mm com garantia de compatibilidade mecânica.

Considere outras opções

Se o diâmetro do seu perfil de montagem for diferente de 12mm ou se a série do seu sensor não for O2D5 ou O2I5, este kit não oferecerá a fixação correta.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do cilindro de fixação	1.4404 (aço inoxidável 316L)	Material de alta resistência à corrosão para o elemento principal de travamento.
Material do suporte	1.4301 (aço inoxidável 304)	Base de suporte para a montagem, garantindo estabilidade mecânica.
Material dos parafusos	Galvanizado a quente	Tratamento de superfície para evitar oxidação prematura nos elementos de fixação.

Montagem
Tipo de montagem	Perfil cilíndrico	Formato compatível para a fixação do conjunto.
Diâmetro de montagem	12 mm	Dimensão exata necessária na estrutura para a instalação.
Peso	112,5 g	Massa total do conjunto para cálculo de carga em suportes.

COMPATIBILIDADE

Comunicação

• N/A (Componente puramente mecânico)

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Montagem em perfil cilíndrico de 12mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em cilindro série O2D5	✓	Kit desenvolvido especificamente para esta série.
Montagem em cilindro série O2I5	✓	Kit desenvolvido especificamente para esta série.
Montagem em perfil de 10mm	✗	O suporte é projetado estritamente para o diâmetro de 12mm.

INSTALAÇÃO

Como instalar o E2D500 IFM - Kit de Montagem para Cilindros O2D5 e O2I5 Aço Inoxidável Ø12mm

Posicione o suporte de montagem sobre o perfil cilíndrico de 12mm.
Insira os cilindros de fixação conforme a orientação do desenho dimensional.
Alinhe os componentes do suporte com o corpo do sensor O2D5/O2I5.
Utilize os parafusos M4x8mm para fixar o conjunto ao suporte.
Finalize a montagem principal utilizando o parafuso M5x16mm com a porca sextavada.
Verifique se o sensor está firmemente posicionado e sem folgas mecânicas.

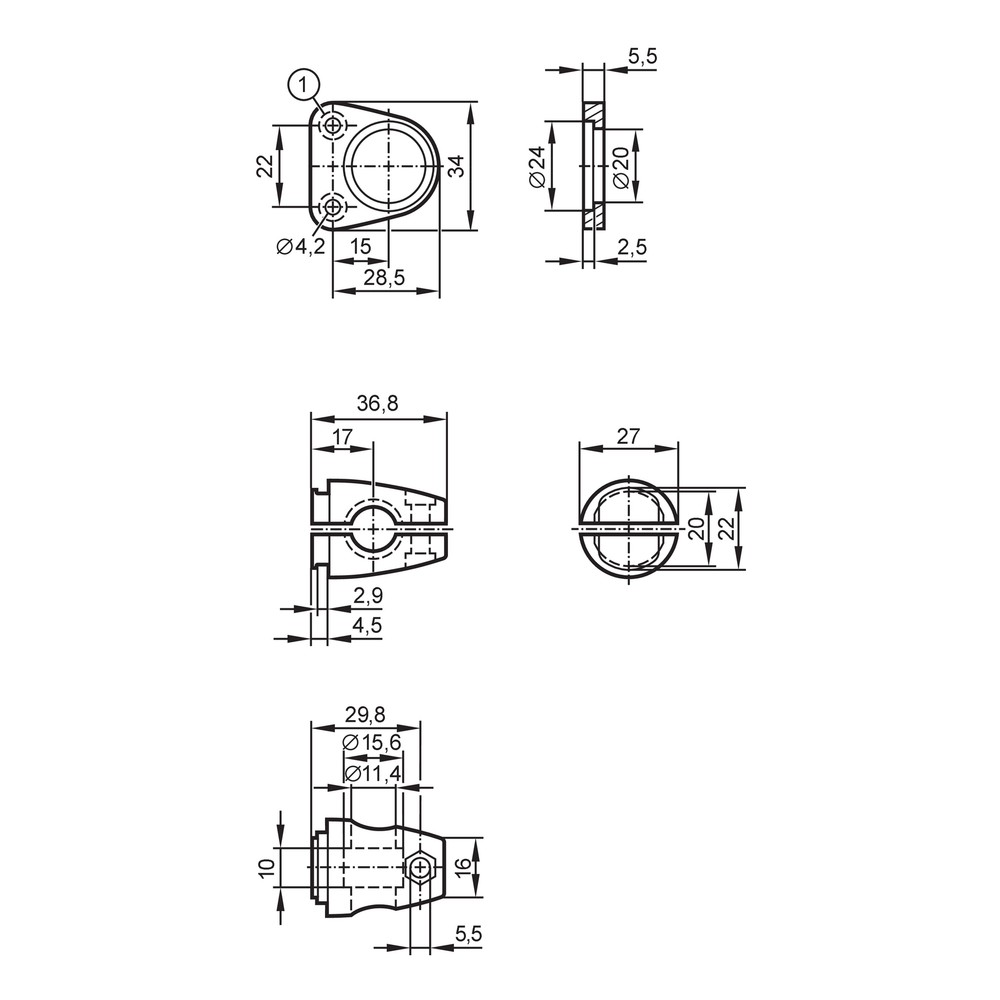

Desenho Dimensional

ACESSÓRIOS

1 parafuso M5x16mm
2 cilindros de fixação
2 parafusos M4x8mm
1 suporte de montagem
1 porca sextavada M5

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desalinhamento do cilindro durante operação.	Torque insuficiente aplicado durante a instalação inicial.	Verificar o aperto dos parafusos M4 e M5 com a ferramenta adequada.
Dificuldade em encaixar o suporte no cilindro de 12mm.	Deformação mecânica do suporte por impacto externo.	Inspecionar visualmente o suporte em busca de deformações ou empenamentos.
Oxidação acelerada ou falha de rosca.	Uso de parafusos inadequados não fornecidos no kit.	Confirmar se os parafusos utilizados possuem a especificação original do fabricante.
Folga recorrente nos parafusos de fixação.	Vibração excessiva do equipamento adjacente.	Checar se o ponto de instalação está sujeito a fontes de vibração que exijam travas mecânicas adicionais.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Kit E2D500 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o kit de montagem E2D500 da IFM?

O E2D500 é um kit de montagem desenvolvido pela IFM especificamente para fixar os cilindros de aperto das séries O2D5 e O2I5 de forma mecânica e segura.

O que vem na embalagem do produto?

O kit inclui dois cilindros de fixação, um suporte de montagem, um parafuso M5x16mm, dois parafusos M4x8mm e uma porca sextavada M5.

Posso usar este suporte para outros modelos de sensores ou cilindros?

Não, este kit é projetado estritamente para a família de cilindros O2D5 e O2I5, não sendo compatível com modelos de outras séries ou dimensões de diâmetro diferentes.

Existe alguma incompatibilidade com versões específicas de software do sensor?

Não, este componente é mecânico e não possui restrições de montagem relacionadas a versões de firmware ou tipos de motores elétricos.

O que devo verificar se o sensor estiver vibrando ou saindo do alinhamento?

Sintomas de desalinhamento ou vibração excessiva no cilindro podem indicar que os parafusos do kit perderam o torque ou que o suporte foi deformado por impacto mecânico.

O que causa o afrouxamento do suporte após o uso prolongado?

Verifique o aperto de todos os parafusos M4 e M5 e inspecione se o cilindro de fixação apresenta desgastes superficiais que impeçam o travamento firme.

Por que devo escolher o kit original em vez de peças genéricas de fixação?

Este kit é uma solução integrada do fabricante, garantindo compatibilidade mecânica perfeita com os sensores O2D5/O2I5, enquanto peças de terceiros podem não oferecer a mesma precisão dimensional ou resistência à corrosão.

Qual a vantagem deste kit frente a suportes comuns?

Escolher este kit garante que os materiais (aço inoxidável 316L e 304) sejam adequados para ambientes industriais agressivos, algo que suportes comuns podem não oferecer.

Quais ferramentas preciso para instalar o suporte?

A instalação exige apenas chaves sextavadas compatíveis para apertar os parafusos M4 e M5, garantindo que o cilindro de aperto esteja fixado firmemente conforme o desenho dimensional.

Qual o material utilizado nos componentes deste kit?

O suporte de montagem é fabricado em aço inoxidável 1.4301 e os cilindros de fixação em aço inoxidável 1.4404, garantindo durabilidade em condições de lavagem ou ambientes úmidos.

GLOSSÁRIO TÉCNICO

Aço Inoxidável 1.4404

Também conhecido como 316L, é um aço resistente à corrosão, ideal para ambientes industriais com alta umidade (Ref.: material_cilindro_fixacao).

Aço Inoxidável 1.4301

Conhecido como 304, é o padrão para componentes de fixação em condições ambientais comuns (Ref.: material_suporte).

Cilindro de Aperto

Componente industrial que utiliza este kit para garantir fixação estável e precisa em aplicações de detecção (Ref.: modelo_area_aplicacao).

Perfil Cilíndrico

Geometria da superfície de montagem na qual o kit deve ser acoplado, com diâmetro nominal de 12mm (Ref.: tipo_montagem).

Parafuso Galvanizado a Quente

Processo de revestimento metálico para aumentar a resistência à oxidação dos elementos de fixação incluídos (Ref.: material_parafusos).
