Kit de Montagem IFM E2D101 para Sensores 12mm

Pré-visualizar: E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm

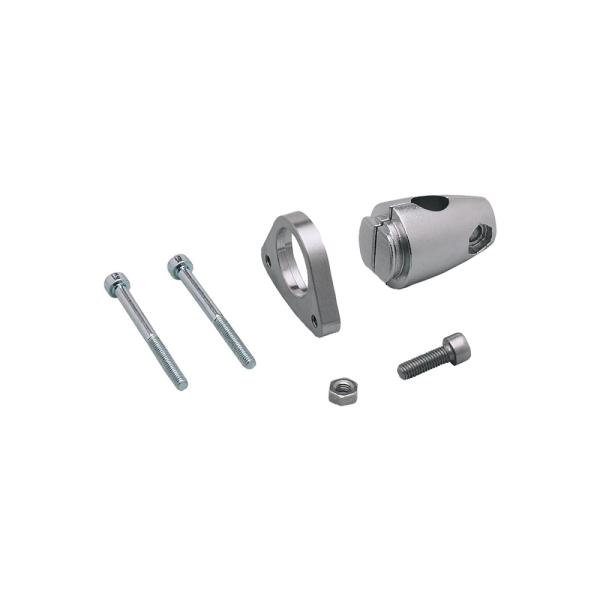

E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm

Imagem meramente ilustrativa

R$ 335,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E2D101
EAN: 4021179042000
NCM do produto: 73269090

Destaques do Produto Diâmetro de montagem...mais

Fechar menu

Saiba mais sobre: "E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm"

Destaques do Produto

Diâmetro de montagem

Perfil cilíndrico de Ø 12 mm

Aplicação

Sensores óticos de distância

Tipo de fixação

Cilindro de aperto

Parafusos incluídos

2 x M4 x 45 mm

Material

Aço inoxidável; elemento de fixação 1.4301 (304) e cilindro 1.4408

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm

O E2D101 é um kit de montagem destinado a sensores óticos de distância com perfil cilíndrico de 12 mm. O conjunto permite fixar o sensor por meio de um cilindro de aperto e inclui suporte, porca e parafusos. Os componentes de fixação são de aço inoxidável, com elemento de fixação em 1.4301 (304) e cilindro em 1.4408.

PRINCIPAIS ESPECIFICAÇÕES

Referência	E2D101
Aplicação informada	Sensores óticos de distância
Tipo de montagem	Perfil cilíndrico; Ø 12 mm
Modelo de fixação	Cilindro de aperto
Material do elemento de fixação	Aço inoxidável 1.4301 (304)
Material do cilindro de fixação	Aço inoxidável 1.4408
Material dos parafusos e da porca	Aço inoxidável
Parafusos incluídos	2 x M4 x 45 mm, sextavado interno
Conteúdo da embalagem	1 peça
Peso informado	118,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores óticos de distância com perfil cilíndrico de Ø 12 mm, conforme a aplicação informada para o kit.
Instalações que utilizem fixação por cilindro de aperto e os componentes fornecidos no conjunto.

⚠ Considere outro se precisa de:

Não selecione para sensores com diâmetro ou perfil de montagem diferente de Ø 12 mm sem confirmar a compatibilidade mecânica na documentação do sensor.
Não considere o kit como conexão elétrica ou como sensor: a ficha o identifica como acessório de montagem.

APLICAÇÕES E USO

Aplicação especificada: montagem mecânica de sensores óticos de distância em perfil cilíndrico de Ø 12 mm, usando fixação por cilindro de aperto.
Possibilidade a confirmar: uso em uma instalação industrial que necessite posicionar mecanicamente esse tipo de sensor; a ficha não especifica ambiente, carga, vibração ou condições de operação.
A ficha não informa modelos de sensor compatíveis, torque de aperto, grau de proteção ou condições ambientais; valide esses pontos nos documentos do sensor e do kit antes da instalação.

COMO ESCOLHER

Antes de comprar o E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm, verifique estes pontos:

Escolha o E2D101

Quando o sensor ótico de distância a montar tiver perfil cilíndrico de Ø 12 mm e a instalação exigir o modelo de fixação por cilindro de aperto.

Confirme antes da montagem

Verifique no desenho do sensor e no desenho dimensional do kit o encaixe mecânico, o espaço disponível e os pontos de fixação. A ficha não informa dimensões completas nem compatibilidade com modelos específicos.

Busque outra configuração de montagem

Se o sensor não tiver perfil cilíndrico de Ø 12 mm ou se o equipamento exigir outro tipo de suporte, confirme uma solução compatível com o fabricante; não há dados nesta ficha para indicar um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Kit de montagem para sensores óticos de distância	Aplicação declarada na ficha do produto.
SKU / Part Number	E2D101	Código de identificação do produto.
GTIN	4021179042000	Identificador comercial informado.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.

Dados mecânicos
Tipo de montagem	Perfil cilíndrico; Ø 12 mm	Diâmetro nominal de montagem especificado.
Modelo de montagem	Cilindro de aperto	Modo de fixação informado para o kit.
Material do elemento de fixação	Aço inoxidável 1.4301 (304)	Material identificado para o elemento de fixação.
Material do cilindro de fixação	Aço inoxidável 1.4408	Material identificado para o cilindro de fixação.
Material dos parafusos	Aço inoxidável	Material informado para os parafusos incluídos.
Material da porca	Aço inoxidável	Material informado para a porca.
Cor e acabamento	Prata; metálico polido	Descrição de aparência indicada nos dados do anúncio.
Peso	118,5 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conteúdo do kit
Componentes	Suporte de montagem, cilindro de fixação, porca e parafusos	Composição indicada nos dados do anúncio e do produto.
Parafusos incluídos	2 x M4 x 45 mm, de sextavado interno	Dimensão e tipo informados para os parafusos.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável como característica do kit: a ficha identifica o E2D101 como acessório mecânico de montagem e não informa conexão elétrica.

Processo Não se aplica; não é uma conexão de processo. A montagem mecânica informada é para perfil cilíndrico de Ø 12 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica de sensor ótico de distância com perfil cilíndrico de Ø 12 mm	✓	A ficha especifica sensores óticos de distância e tipo de montagem em perfil cilíndrico de Ø 12 mm.
Montagem de sensor cujo perfil ou diâmetro não corresponda a Ø 12 mm	✗	A compatibilidade indicada para o kit é perfil cilíndrico de Ø 12 mm; não há evidência de compatibilidade com outras medidas.
Conexão elétrica, comunicação ou interface de sensor	✗	O E2D101 é um kit de montagem mecânica; a ficha não especifica conexões ou protocolos elétricos.
Instalação em processo com conexão de fluido	✗	A ficha não descreve conexão de processo; o produto é um acessório para montagem de sensor.

INSTALAÇÃO

Como instalar o E2D101 IFM - Kit de Montagem IFM para Sensores Óticos de Distância Aço Inoxidável Ø 12mm

Confirme que o sensor a instalar possui perfil cilíndrico de Ø 12 mm.
Consulte o desenho do kit e verifique o espaço e a disposição de montagem disponíveis.
Identifique o elemento de fixação, o cilindro, a porca e os dois parafusos M4 x 45 mm fornecidos.
Posicione o sensor e o conjunto de fixação de acordo com a geometria indicada no desenho dimensional.
Aperte os elementos de fixação de forma adequada à montagem, sem aplicar torque não especificado na ficha.
Após a montagem, confira o alinhamento e a estabilidade mecânica do sensor conforme as instruções do fabricante do sensor.

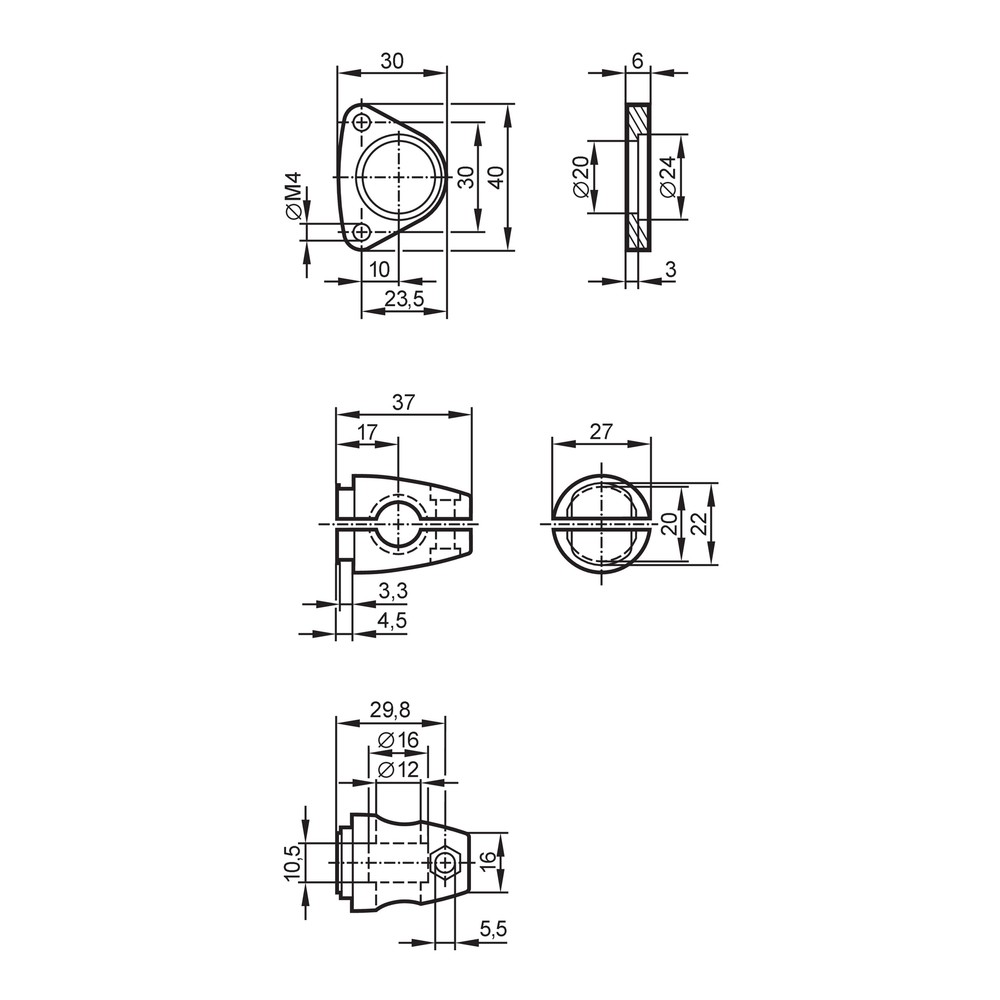

Desenho Dimensional

ACESSÓRIOS

Suporte de montagem
Cilindro de fixação
Porca de aço inoxidável
2 parafusos de sextavado interno M4 x 45 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa no suporte.	O perfil ou o diâmetro de montagem do sensor pode não corresponder ao perfil cilíndrico de Ø 12 mm especificado para o kit.	Consulte a especificação mecânica do sensor e compare o perfil e o diâmetro com a ficha e o desenho dimensional do E2D101.
O conjunto não permanece firme após a fixação.	A montagem pode estar desalinhada ou os elementos de fixação podem não estar corretamente posicionados.	Confira a posição do sensor, do cilindro de aperto, da porca e dos parafusos conforme o desenho; a ficha não especifica torque de aperto.
O sensor fica desalinhado em relação ao alvo.	O posicionamento mecânico durante a instalação pode não corresponder à orientação exigida pela aplicação.	Inspecione o alinhamento do sensor instalado e compare sua posição com os requisitos do equipamento e a documentação do sensor.
A instalação requer parafusos diferentes dos fornecidos.	A geometria ou os pontos de fixação da aplicação podem não corresponder aos componentes do kit.	Confirme a quantidade e as dimensões dos parafusos fornecidos e compare com os pontos de montagem previstos no desenho e no equipamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E2D101 — PT-BR (Datasheet) Desenho em escala E2D101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E2D101 e para que tipo de sensor ele serve?

O E2D101 é um kit de montagem mecânica para sensores óticos de distância. A ficha especifica montagem em perfil cilíndrico de Ø 12 mm.

O que vem na embalagem do kit?

A embalagem contém uma peça, com suporte de montagem, cilindro de fixação, porca e dois parafusos M4 x 45 mm de sextavado interno.

Posso usar o E2D101 em um sensor com outro diâmetro?

A ficha indica montagem em perfil cilíndrico de Ø 12 mm. Não há informação que confirme compatibilidade com outros diâmetros.

O E2D101 faz a conexão elétrica ou a comunicação do sensor?

Não. O E2D101 é um acessório de montagem mecânica, e a ficha não especifica conexão elétrica nem protocolo de comunicação.

O sensor não encaixa no suporte: o que devo conferir antes de trocar o kit?

Confira se o sensor possui perfil cilíndrico de Ø 12 mm e compare sua geometria com o desenho dimensional do kit. A ficha não lista modelos específicos de sensores compatíveis.

O sensor fica solto depois da montagem: o que pode estar acontecendo?

Verifique o posicionamento do cilindro, da porca e dos parafusos e confirme o alinhamento do conjunto. A ficha não fornece torque de aperto, portanto consulte as instruções técnicas aplicáveis.

É melhor comprar o kit completo ou apenas parafusos avulsos?

O E2D101 é fornecido como uma peça e inclui suporte, cilindro de fixação, porca e parafusos. A ficha não informa a disponibilidade nem a compatibilidade de componentes avulsos.

Este kit é indicado se a máquina usar uma fixação diferente de cilindro de aperto?

A ficha descreve o E2D101 como montagem por cilindro de aperto em perfil cilíndrico de Ø 12 mm. Para outro tipo de fixação, confirme a solução mecânica adequada com o fabricante.

Preciso de ferramenta ou de um ajuste específico para instalar o E2D101?

Os parafusos incluídos são M4 x 45 mm de sextavado interno; a ficha não especifica ferramenta ou torque. Consulte o desenho dimensional e as instruções do sensor para concluir a montagem.

Como confirmo se a instalação está correta?

Verifique o encaixe no perfil cilíndrico de Ø 12 mm, o posicionamento dos elementos do kit e o alinhamento do sensor. Use o desenho dimensional e a documentação do sensor como referência.

GLOSSÁRIO TÉCNICO

Perfil cilíndrico

Formato de montagem do sensor indicado para este kit, com diâmetro nominal de Ø 12 mm (Ref.: Tipo de montagem).

Cilindro de aperto

Elemento mecânico usado no modelo de fixação informado para o E2D101 (Ref.: Modelo de montagem).

Aço inoxidável 1.4301 (304)

Material especificado para o elemento de fixação do kit (Ref.: Material do elemento de fixação).

Aço inoxidável 1.4408

Material especificado para o cilindro de fixação (Ref.: Material do cilindro de fixação).

Parafuso M4 x 45 mm

Parafuso de sextavado interno incluído, com dimensão indicada na ficha (Ref.: Parafusos incluídos).
