Suporte de Montagem IFM E23011 p/ Sensores Radar

Pré-visualizar: E23011 IFM - Suporte de Montagem p/ Sensores Radar Fixação em Perfil Cilíndrico Aço Inoxidável 14mm

E23011 IFM - Suporte de Montagem p/ Sensores Radar Fixação em Perfil Cilíndrico Aço Inoxidável 14mm

Imagem meramente ilustrativa

R$ 359,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E23011
EAN: 4021179353502
NCM do produto: 73269090

Destaques do Produto Aplicação Sensores...mais

Fechar menu

Saiba mais sobre: "E23011 IFM - Suporte de Montagem p/ Sensores Radar Fixação em Perfil Cilíndrico Aço Inoxidável 14mm"

Destaques do Produto

Aplicação

Sensores por radar

Perfil de montagem

Cilíndrico

Diâmetro do perfil

14 mm

Código do produto

E23011

Material

Aço inoxidável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Suporte de montagem para sensores por radar IFM E23011, para perfil cilíndrico de 14 mm, em aço inoxidável

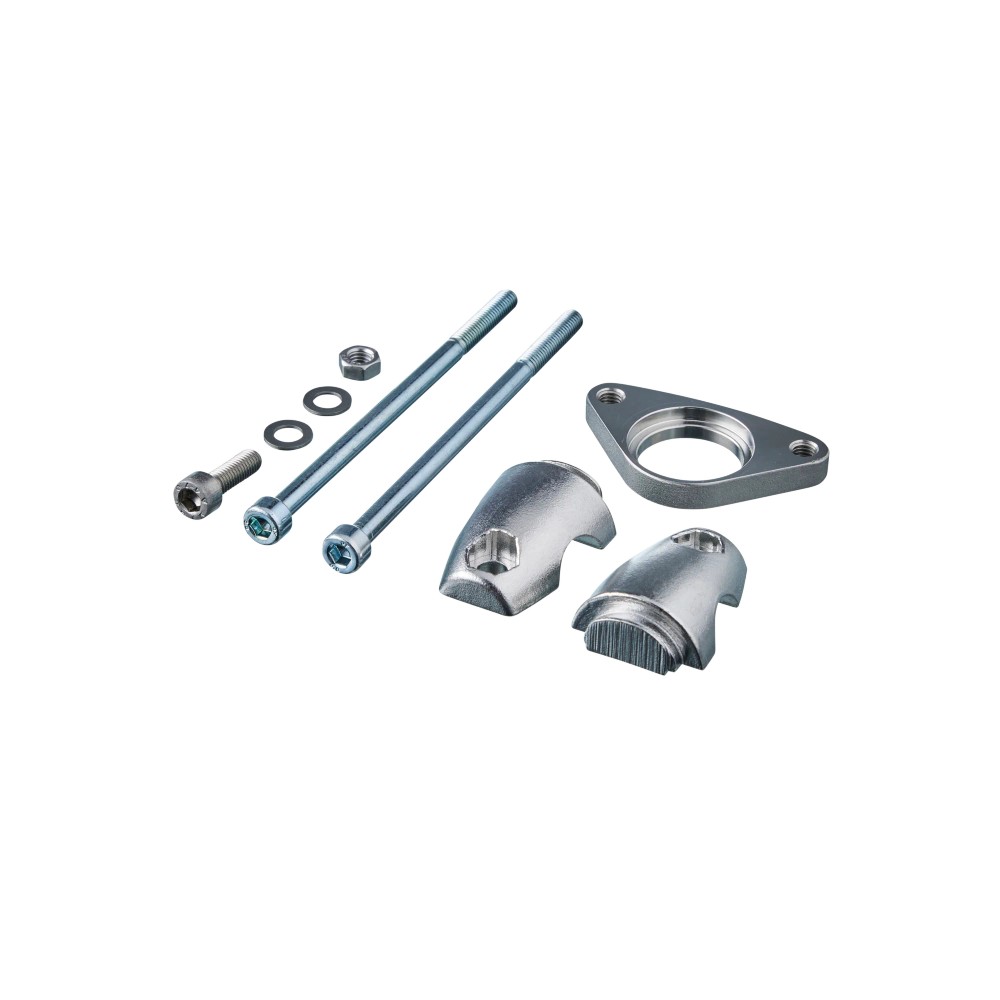

O IFM E23011 é um suporte de montagem destinado a sensores por radar. Permite a fixação em perfil cilíndrico com diâmetro de 14 mm. O conjunto inclui elementos de fixação em aço inoxidável e parafusos M5 x 90 mm com arruelas.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Suporte de montagem para sensores por radar
Modelo	Montagem do cilindro de aperto
Tipo de montagem	Perfil cilíndrico
Diâmetro de montagem	14 mm
Material do elemento de fixação	Aço inoxidável 1.4301 (304)
Material do cilindro de fixação	Aço inoxidável 1.4408
Parafusos incluídos	2 x M5 x 90 mm, ISO 4762
Arruelas incluídas	2
Unidades por embalagem	1 peça
Peso	136,75 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores por radar em perfil cilíndrico com diâmetro de 14 mm, conforme a aplicação prevista para o E23011.

⚠ Considere outro se precisa de:

Não selecionar para montagem em perfil com diâmetro diferente de 14 mm sem confirmação de compatibilidade pelo fabricante.
Não tratar o E23011 como conexão elétrica ou como sensor; trata-se de um suporte mecânico.

APLICAÇÕES E USO

Uso indicado pela ficha: montagem mecânica de sensores por radar em perfil cilíndrico de 14 mm.
A adequação a uma instalação específica depende de o perfil e a geometria do sensor corresponderem ao suporte; essa verificação é uma orientação de seleção, não uma aplicação adicional declarada pelo fabricante.
A ficha não informa condições ambientais, faixa de temperatura ou grau de proteção; confirme esses requisitos no datasheet do sensor e do conjunto antes de especificar a instalação.

COMO ESCOLHER

Antes de comprar o Suporte de montagem para sensores por radar IFM E23011, para perfil cilíndrico de 14 mm, em aço inoxidável, verifique estes pontos:

Escolha o E23011

Quando a aplicação exigir um suporte para sensor por radar em perfil cilíndrico de 14 mm e o conjunto de fixação especificado atender à montagem.

Verifique outra solução de montagem

Se o perfil não tiver 14 mm de diâmetro ou se a geometria de instalação não corresponder ao modelo de cilindro de aperto, confirme com a IFM qual suporte é adequado. A ficha não especifica compatibilidade com outros diâmetros ou tipos de perfil.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Suporte de montagem para sensores por radar	Aplicação indicada na ficha do produto.
Designação em inglês	MOUNTING SET RADAR	Designação do conjunto de montagem.
Modelo	Montagem do cilindro de aperto	Descrição do modelo de montagem.
Marca	IFM	Fabricante indicado para o produto.
Código do produto	E23011	Identificação do produto.
GTIN	4021179353502	Código global de identificação comercial informado na ficha.

Dados mecânicos
Tipo de montagem	Perfil cilíndrico	Forma de fixação especificada.
Diâmetro de montagem	14 mm	Diâmetro indicado para o perfil cilíndrico.
Material do elemento de fixação	1.4301 (aço inoxidável / 304)	Material declarado para o elemento de fixação.
Material do cilindro de fixação	1.4408 (aço inoxidável)	Material declarado para o cilindro de fixação.
Peso	136,75 g	Massa informada na ficha do produto.

Material incluído
Parafusos	2 x M5 x 90 mm, ISO 4762	Parafusos cilíndricos indicados como incluídos.
Arruelas	2	Quantidade indicada como incluída.
Unidades por embalagem	1 peça	Quantidade de suportes por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E23011 é um suporte mecânico e a ficha não informa conexão elétrica.

Processo Montagem mecânica em perfil cilíndrico de 14 mm. A ficha não especifica conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fixação de sensor por radar em perfil cilíndrico de 14 mm	✓	A aplicação e o diâmetro de montagem indicados para o suporte são sensores por radar e perfil cilíndrico de 14 mm.
Fixação em perfil cilíndrico com diâmetro diferente de 14 mm	✗	A ficha especifica montagem em perfil cilíndrico de 14 mm; não há informação que confirme outros diâmetros.
Conexão elétrica ou comunicação com sensores e controladores	✗	O produto é um suporte mecânico, sem interface elétrica ou protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o Suporte de montagem para sensores por radar IFM E23011, para perfil cilíndrico de 14 mm, em aço inoxidável

Confirme que a aplicação envolve um sensor por radar e que o perfil cilíndrico disponível tem 14 mm de diâmetro.
Consulte o desenho em escala e a folha de dados para verificar a geometria da montagem antes da instalação.
Posicione o suporte no perfil cilíndrico conforme a configuração prevista pelo fabricante.
Utilize os dois parafusos M5 x 90 mm e as duas arruelas incluídas, verificando que os componentes correspondem à montagem.
Ajuste o posicionamento mecânico do conjunto de acordo com os requisitos da instalação do sensor.
Verifique a fixação e o alinhamento antes de colocar a instalação em operação; consulte as instruções do sensor para os requisitos específicos de montagem.

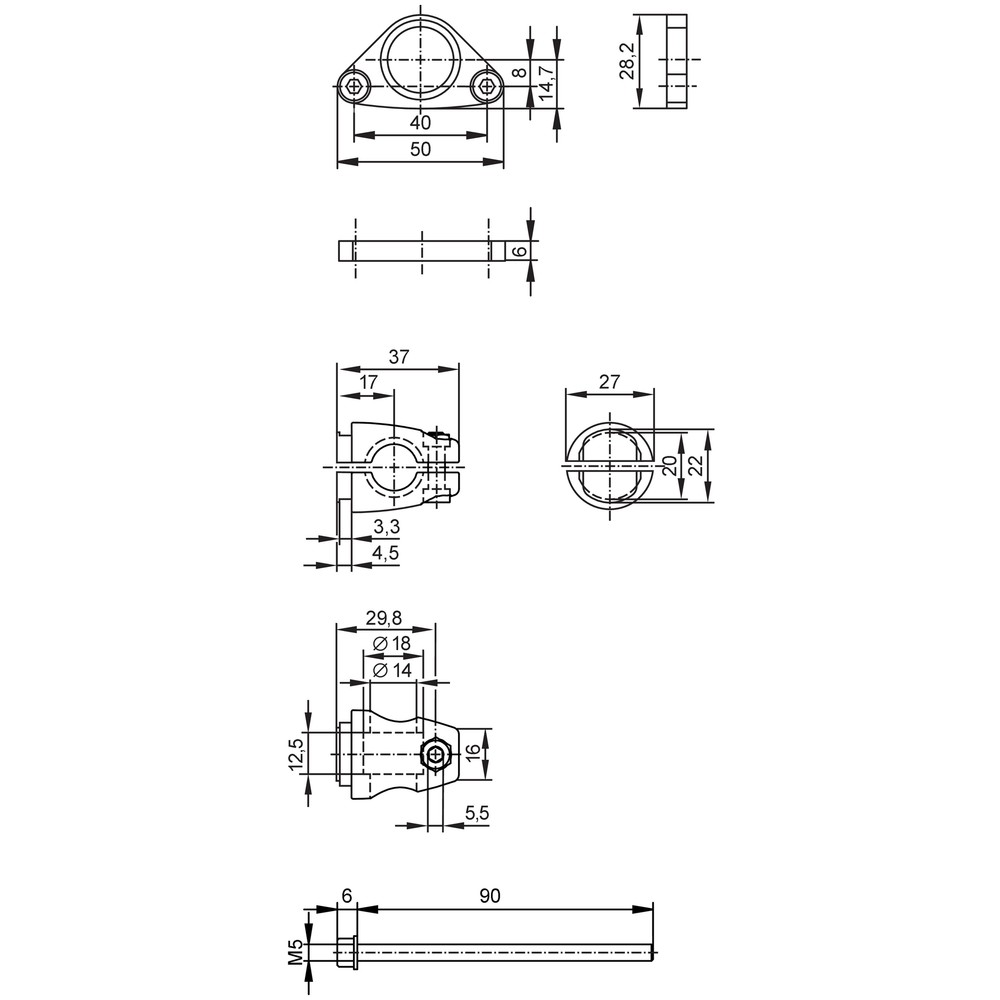

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M5 x 90 mm, ISO 4762
2 arruelas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O suporte não se acomoda no perfil durante a montagem.	O diâmetro do perfil pode não corresponder ao diâmetro de montagem especificado de 14 mm.	Meça o diâmetro do perfil e compare com a especificação do E23011 antes de prosseguir.
O conjunto fica desalinhado em relação à posição desejada.	Posicionamento do suporte ou orientação do sensor inadequados para a geometria da instalação.	Compare a montagem com o desenho em escala e com as instruções específicas do sensor.
A fixação parece incompleta após a instalação.	Um ou mais elementos incluídos podem não ter sido utilizados ou estar posicionados incorretamente.	Confira a presença dos dois parafusos M5 x 90 mm e das duas arruelas e revise a montagem conforme o datasheet.
O sensor não opera como esperado apesar de estar montado.	O E23011 fornece suporte mecânico; a causa pode estar no sensor, na alimentação ou na configuração, aspectos não especificados para este acessório.	Verifique a instalação elétrica e a configuração conforme a documentação do sensor; não atribua a falha elétrica ao suporte sem diagnóstico.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E23011 (Datasheet) Desenho em escala IFM E23011 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E23011 e para que serve?

É um suporte mecânico para montagem de sensores por radar. Foi especificado para fixação em perfil cilíndrico de 14 mm.

O que vem junto com o suporte?

A ficha indica dois parafusos cilíndricos M5 x 90 mm, conforme ISO 4762, e duas arruelas. A embalagem contém uma peça.

Posso usar esse suporte em um perfil com diâmetro diferente de 14 mm?

A ficha especifica perfil cilíndrico de 14 mm e não confirma outros diâmetros. Para outra medida, consulte a IFM antes de selecionar o produto.

O E23011 serve para fazer a ligação elétrica do sensor?

Não. O E23011 é um suporte mecânico e não possui conexão elétrica ou protocolo de comunicação especificados.

O sensor fica solto depois de instalar o suporte; o que devo verificar?

Confira se o perfil tem 14 mm de diâmetro e se os parafusos e as arruelas incluídos foram instalados corretamente. Consulte também o desenho em escala e as instruções do sensor.

O sensor está montado, mas não funciona; devo trocar o suporte?

Não necessariamente: o suporte não tem função elétrica. Verifique a alimentação, a ligação e a configuração conforme a documentação do sensor antes de substituir qualquer peça.

É melhor comprar o kit ou procurar os parafusos separadamente?

O E23011 é fornecido como uma peça e a ficha lista dois parafusos M5 x 90 mm e duas arruelas como material incluído. Se esses componentes forem necessários para a montagem especificada, considere o conjunto completo.

Quando devo escolher outro suporte?

Procure outra opção ou confirme a seleção com a IFM se o perfil não for cilíndrico de 14 mm ou se a geometria necessária não corresponder ao modelo de cilindro de aperto. A ficha não apresenta compatibilidade com outras configurações.

Que cuidado devo ter durante a instalação?

Confirme a medida do perfil e consulte o desenho em escala antes de montar. Depois, verifique o posicionamento e a fixação do conjunto seguindo também as instruções do sensor.

O desenho dimensional está disponível para conferir a montagem?

Sim. A ficha disponibiliza um desenho em escala do E23011; consulte-o junto com o datasheet antes de definir a instalação.

GLOSSÁRIO TÉCNICO

Perfil cilíndrico

Elemento de montagem de formato cilíndrico no qual o suporte é fixado. (Ref.: tipo de montagem: perfil cilíndrico)

Diâmetro de montagem

Medida transversal do perfil prevista para a fixação do suporte. (Ref.: 14 mm)

Aço inoxidável 1.4301

Material especificado para o elemento de fixação, também identificado na ficha como aço inoxidável 304. (Ref.: material do elemento de fixação)

Aço inoxidável 1.4408

Material indicado para o cilindro de fixação do suporte. (Ref.: material do cilindro de fixação)

ISO 4762

Norma citada para os parafusos cilíndricos M5 x 90 mm incluídos no conjunto. (Ref.: parafusos incluídos)
