Suporte Radar IFM E23010 - Aço Inox com Ajuste 20°

Pré-visualizar: E23010 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 20°

E23010 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 20°

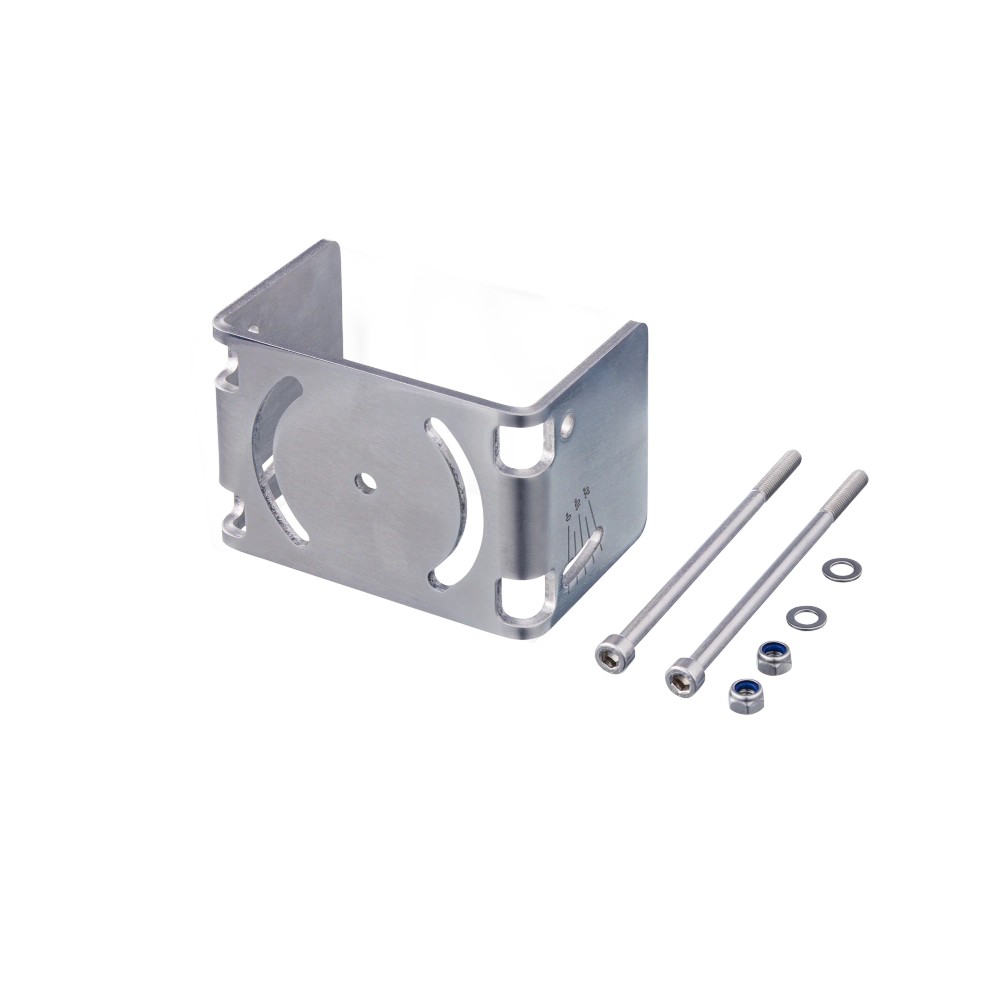

Imagem meramente ilustrativa

R$ 437,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E23010
EAN: 4021179353496
NCM do produto: 73269090

Destaques do Produto Tipo de acessório...mais

Fechar menu

Saiba mais sobre: "E23010 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 20°"

Destaques do Produto

Tipo de acessório

Suporte de montagem

Sensor previsto

Sensor por radar

Faixa de ajuste

Até 20°

Material

Aço inoxidável 1.4571 (316Ti)

Fixação prevista

Parafusada em perfil de alumínio ou invólucro de máquina

Código

E23010

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

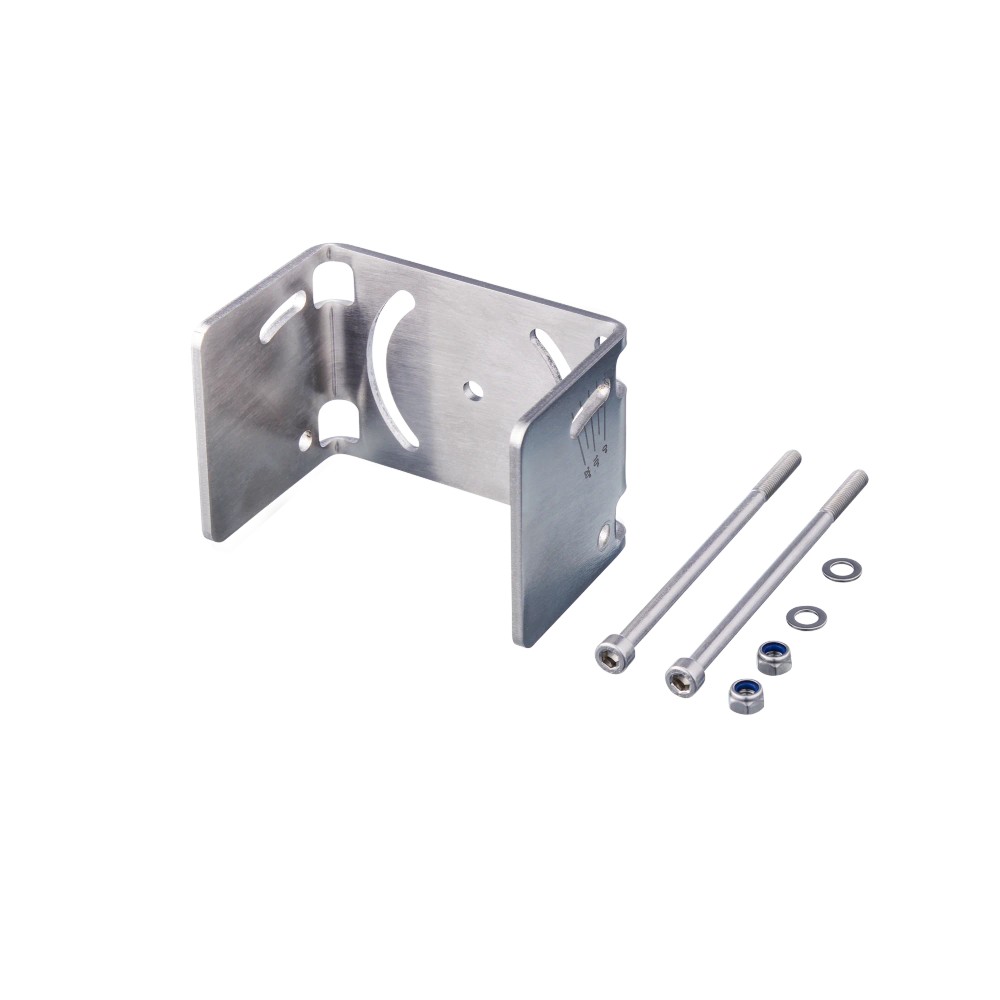

Sobre o Suporte de montagem para sensores por radar IFM E23010, em aço inoxidável 316Ti, com ajuste de até 20°

O IFM E23010 é um suporte de montagem em forma de U destinado a sensores por radar. Permite fixar o sensor por parafusos em perfis de alumínio comuns de mercado ou em invólucros de máquinas. É fabricado em aço inoxidável 1.4571 (316Ti) e oferece opção de ajuste de até 20°. O conjunto inclui elementos de fixação M5.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E23010
Marca	IFM
Aplicação indicada	Montagem de sensores por radar
Formato	Suporte em forma de U
Ajuste	Até 20°
Material do elemento de fixação	Aço inoxidável 1.4571 (316Ti)
Método de montagem	Parafusos em perfis de alumínio comuns de mercado e invólucros de máquinas
Parafusos incluídos	2 x M5 x 95 mm, ISO 4762
Porcas e arruelas incluídas	2 porcas sextavadas M5 e 2 arruelas
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores por radar quando a geometria do equipamento permite usar um suporte em forma de U.
Fixação parafusada em perfis de alumínio comuns de mercado ou em invólucros de máquinas.
Instalações que se beneficiem da possibilidade de ajuste de até 20° e sejam compatíveis com o conjunto de fixação M5 fornecido.

⚠ Considere outro se precisa de:

Não selecione este item como sensor: trata-se de um suporte mecânico, sem função de medição ou detecção.
Não considere o suporte compatível com qualquer sensor por radar sem conferir a interface mecânica e as instruções do sensor específico; essa relação não está detalhada na ficha disponível.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: fixar sensores por radar em perfis de alumínio comuns de mercado ou em invólucros de máquinas, usando parafusos.
Possibilidade de uso: instalação em que seja necessário ajustar a orientação do suporte em até 20°. Essa possibilidade decorre da característica declarada do produto; confirme a posição permitida e os requisitos de instalação na documentação do sensor.
A ficha não informa grau de proteção, condições ambientais, carga admissível ou compatibilidade com modelos específicos de sensores. Valide esses requisitos no datasheet do suporte e na documentação do sensor antes de especificar a montagem.

COMO ESCOLHER

Antes de comprar o Suporte de montagem para sensores por radar IFM E23010, em aço inoxidável 316Ti, com ajuste de até 20°, verifique estes pontos:

Escolha o E23010 quando

A aplicação exigir um suporte em forma de U para sensor por radar, montagem parafusada em perfil de alumínio ou invólucro de máquina e possibilidade de ajuste de até 20°. Confirme a interface mecânica do sensor e o espaço disponível para os parafusos M5 x 95 mm.

Busque outra configuração quando

A instalação exigir uma geometria de suporte diferente ou um método de fixação distinto do parafusamento descrito. A ficha não informa dimensões completas nem compatibilidade universal entre modelos de sensores; consulte o desenho dimensional e a documentação do sensor antes de definir outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	E23010	Identificação do suporte de montagem IFM.
Tipo de produto	Suporte de montagem para sensores por radar	Acessório mecânico; não é um sensor.
Designação do modelo	MOUNTING SET RxD FIXED INST	Designação informada para o conjunto de montagem.
Aplicação	Sensores por radar	Finalidade indicada para o suporte.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Dados mecânicos e materiais
Formato	Suporte em forma de U	Geometria descrita na ficha do produto.
Opção de ajuste	Até 20°	Possibilidade de ajuste informada para o suporte; não representa uma faixa de medição do sensor.
Material do elemento de fixação	1.4571 (aço inoxidável / 316Ti)	Material indicado para o elemento de fixação.
Peso	285,65 g	Massa informada no conjunto de dados do produto.
NCM	7326.90.90	Código fiscal informado na ficha.

Montagem e componentes incluídos
Método de montagem	Montagem com parafusos em perfis de alumínio comuns de mercado e em invólucros de máquinas	Superfícies e método de fixação descritos pelo fabricante.
Parafusos cilíndricos	2 x M5 x 95 mm, ISO 4762	Elementos incluídos no kit de montagem.
Porcas sextavadas	2 x M5	Elementos incluídos no kit de montagem.
Arruelas	2	Quantidade indicada para o kit de montagem.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E23010 é um acessório mecânico e não possui interface de comunicação indicada na ficha.

Conexões

Elétrica Não aplicável. O produto não é um dispositivo elétrico; a ficha não especifica conexão elétrica.

Processo Não aplicável. O E23010 é um suporte de montagem e não possui conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fixação mecânica de sensor por radar em perfil de alumínio comum de mercado, com montagem parafusada	✓	Esse método de montagem está indicado na ficha. A compatibilidade da interface do sensor deve ser verificada separadamente.
Fixação mecânica em invólucro de máquina, com montagem parafusada	✓	A montagem em invólucros de máquinas está indicada na ficha, respeitando a geometria e os elementos M5 do conjunto.
Uso como sensor, transmissor ou componente com protocolo de comunicação	✗	O E23010 é um suporte mecânico; não executa medição, detecção nem comunicação.
Compatibilidade com um modelo específico de sensor sem conferir a interface mecânica	✗	A ficha disponível não identifica modelos de sensores compatíveis nem estabelece compatibilidade universal. Consulte a documentação do sensor e o desenho do suporte.

INSTALAÇÃO

Como instalar o Suporte de montagem para sensores por radar IFM E23010, em aço inoxidável 316Ti, com ajuste de até 20°

Confirme na documentação do sensor por radar que a interface mecânica aceita este suporte; a ficha do E23010 não lista modelos compatíveis.
Verifique no desenho dimensional o espaço disponível e a disposição necessária para a montagem.
Posicione o suporte em forma de U no perfil de alumínio ou no invólucro da máquina previsto para a instalação.
Utilize os dois parafusos cilíndricos M5 x 95 mm, as duas porcas M5 e as duas arruelas fornecidas, observando a montagem indicada pelo fabricante.
Ajuste a posição dentro do limite informado de até 20°, conforme a orientação requerida para o conjunto.
Confira a fixação e valide a orientação final do sensor segundo as instruções específicas do sensor.

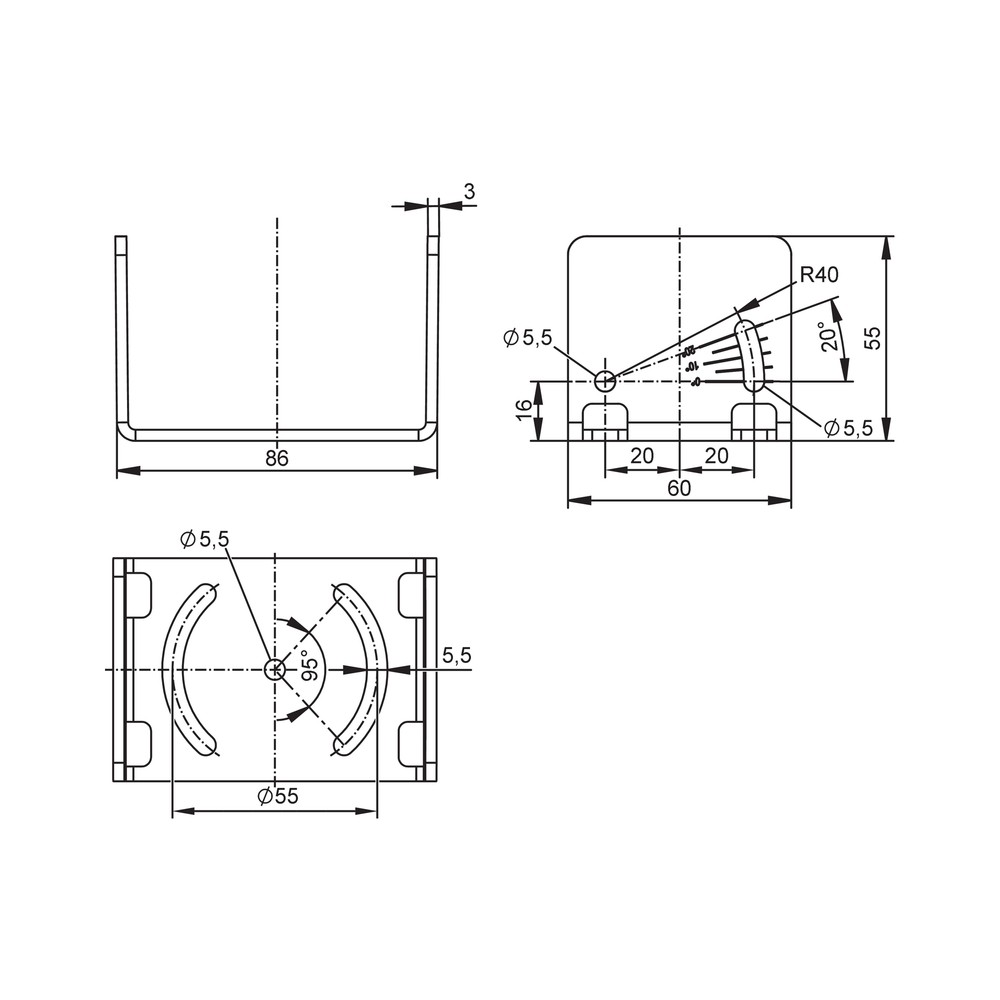

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M5 x 95 mm, ISO 4762
2 porcas sextavadas M5
2 arruelas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O suporte não se alinha aos pontos de fixação do sensor.	A interface mecânica ou a geometria do sensor pode não corresponder ao suporte; a ficha não especifica modelos compatíveis.	Compare a interface do sensor com o desenho dimensional do E23010 e consulte a documentação do fabricante do sensor antes de concluir a montagem.
O suporte não pode ser preso à estrutura prevista.	A superfície ou a disposição de montagem pode não permitir a fixação parafusada descrita para perfis de alumínio ou invólucros de máquinas.	Confirme que a estrutura oferece pontos de fixação compatíveis com a disposição do suporte e com os parafusos M5 x 95 mm fornecidos.
A orientação desejada não é atingida.	O ajuste informado para o suporte é de até 20°; a posição necessária pode exceder essa possibilidade ou não corresponder à montagem escolhida.	Confira a orientação necessária e compare-a com o limite de ajuste indicado; consulte o desenho e as instruções do sensor.
O sensor apresenta detecção ou medição diferente da esperada após a montagem.	A orientação ou a posição do sensor pode não atender às condições de instalação especificadas para o próprio sensor; o suporte, por si só, não confirma o desempenho de detecção.	Verifique o alinhamento e a configuração conforme o datasheet do sensor e confirme que o conjunto está firmemente montado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM E23010 (Datasheet) Desenho em escala do IFM E23010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E23010 e para quem ele serve?

É um suporte mecânico em forma de U destinado à montagem de sensores por radar. Serve a instalações que utilizem fixação parafusada em perfis de alumínio comuns de mercado ou em invólucros de máquinas.

O que vem no kit de montagem?

A ficha informa dois parafusos cilíndricos M5 x 95 mm conforme ISO 4762, duas porcas sextavadas M5 e duas arruelas. A embalagem contém uma peça.

Posso usar o E23010 com qualquer sensor por radar?

A ficha não declara compatibilidade universal nem lista modelos de sensores compatíveis. Verifique a interface mecânica com a documentação do sensor antes da compra e instalação.

O E23010 é um sensor ou tem conexão elétrica?

Não. É um suporte de montagem mecânico, sem conexão elétrica ou função de detecção informada na ficha.

Esse suporte serve para instalar um sensor em uma superfície sem fixação por parafusos?

A ficha descreve montagem por parafusos em perfis de alumínio comuns de mercado e em invólucros de máquinas. Ela não informa outros métodos de fixação.

O suporte pode ser usado para ajustar o sensor em qualquer ângulo?

Não há indicação de ajuste ilimitado: a ficha descreve uma opção de ajuste de até 20°. Confira no desenho e na documentação do sensor se essa faixa atende à instalação.

O que verificar se os furos do suporte não coincidirem com os do sensor?

Confira a interface mecânica do sensor e compare-a com o desenho dimensional do E23010. Como a ficha não lista modelos compatíveis, não presuma que a divergência se resolva com ajuste.

O que conferir se o sensor ficar desalinhado depois de instalar o suporte?

Verifique a posição do suporte e a orientação do sensor conforme as instruções do próprio sensor. A possibilidade de ajuste informada para o E23010 é de até 20°.

É melhor comprar o kit ou procurar parafusos e arruelas avulsos?

O E23010 é fornecido como uma peça e a ficha lista dois parafusos M5 x 95 mm, duas porcas M5 e duas arruelas como itens do kit. Se optar por peças avulsas, confirme separadamente as dimensões e especificações requeridas pela instalação.

Que cuidados devo tomar durante a instalação?

Consulte o desenho dimensional, confirme a compatibilidade mecânica com o sensor e use os elementos M5 incluídos conforme a montagem prevista. A ficha não especifica ferramenta, torque de aperto ou intervalo de manutenção; consulte a documentação do fabricante para esses detalhes.

GLOSSÁRIO TÉCNICO

Suporte de montagem

Componente mecânico que posiciona e fixa um equipamento à estrutura de instalação. (Ref.: tipo de produto: suporte de montagem para sensores por radar.)

Ajuste angular

Possibilidade de alterar a orientação do suporte dentro do limite indicado para o produto. (Ref.: ajuste de até 20°.)

Aço inoxidável 316Ti

Designação associada ao material 1.4571 informado para o elemento de fixação. (Ref.: material 1.4571 / 316Ti.)

ISO 4762

Norma indicada para os parafusos cilíndricos incluídos no kit. (Ref.: 2 x M5 x 95 mm, ISO 4762.)

Designação dimensional indicada para os parafusos e as porcas do conjunto de montagem. (Ref.: parafusos M5 x 95 mm e porcas M5.)
