Suporte de Montagem IFM E23009

Pré-visualizar: E23009 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 45°

E23009 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 45°

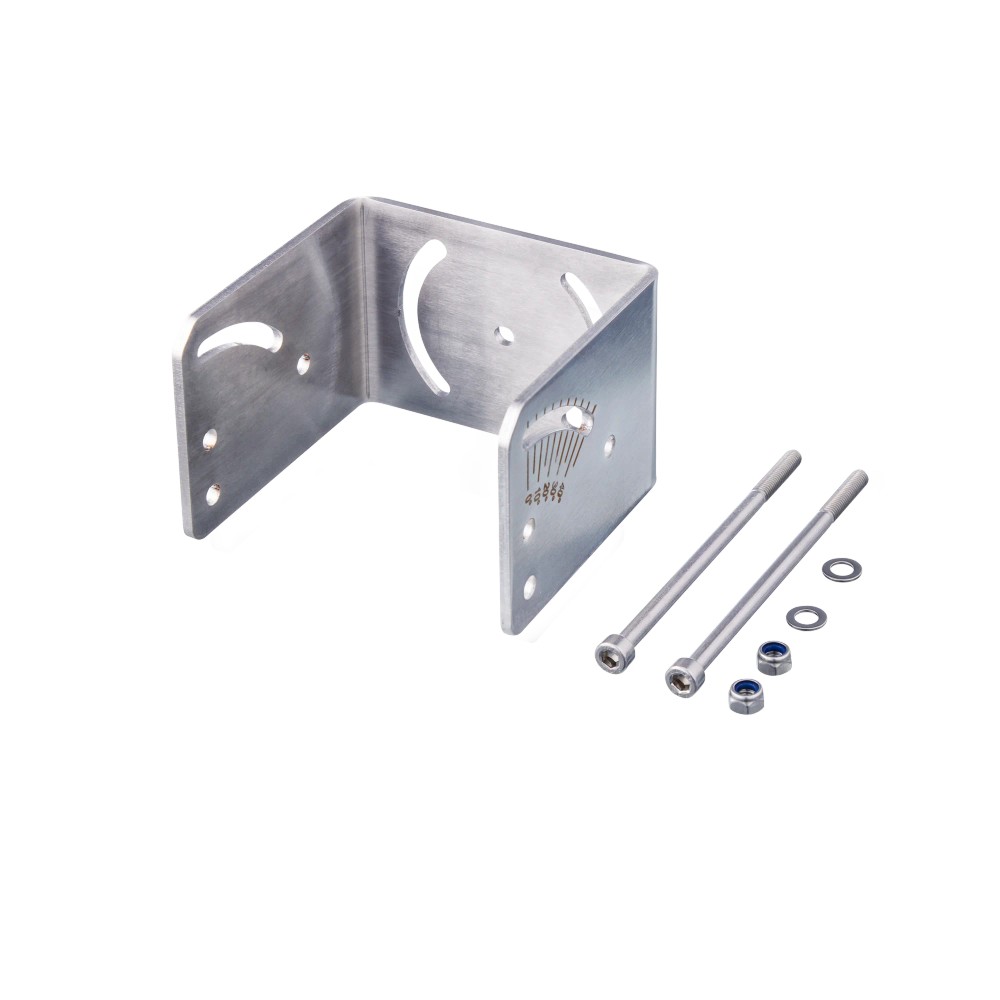

Imagem meramente ilustrativa

R$ 460,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E23009
EAN: 4021179353489
NCM do produto: 73269090

Destaques do Produto Sensor atendido...mais

Fechar menu

Saiba mais sobre: "E23009 IFM - Suporte Radar Fixação Perfis/Máq Inox, Ajuste 45°"

Destaques do Produto

Sensor atendido

Sensor por radar

Formato do suporte

Em U

Ajuste angular

Até 45°

Superfície de montagem indicada

Perfil de alumínio comum de mercado ou invólucro de máquina

Material informado

Aço inoxidável 1.4571 (316Ti), no elemento de fixação

Fixadores incluídos

Parafusos M5 x 95 mm, porcas M5 e arruelas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições comerciais e atendimento conforme as informações do canal de venda.

Sobre o IFM E23009 — Suporte de montagem em U para sensores por radar, com ajuste angular de até 45°

O IFM E23009 é um suporte de montagem para sensores por radar, destinado à fixação em perfis de alumínio comuns de mercado e em invólucros de máquinas. Seu formato em U permite ajuste angular de até 45°, com escala gravada e fendas para ajuste. O elemento de fixação é de aço inoxidável 1.4571 (316Ti).

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E23009
Tipo	Suporte de montagem para sensores por radar
Formato	Em U
Ajuste angular	Até 45°
Material do elemento de fixação	Aço inoxidável 1.4571 (316Ti)
Recursos de ajuste	Escala angular gravada e fendas de ajuste angular
Método de montagem	Fixação com parafusos
Aplicações de montagem indicadas	Perfis de alumínio comuns de mercado e invólucros de máquinas
Conteúdo do kit	Suporte, 2 parafusos M5 x 95 mm, 2 porcas M5 e 2 arruelas
Peso informado	362,35 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fixação de sensores por radar em perfis de alumínio comuns de mercado, usando parafusos.
Montagem em invólucros de máquinas quando a geometria e os pontos de fixação forem compatíveis.
Instalações que demandem ajuste angular de até 45° e aproveitem a escala gravada para posicionamento.

⚠ Considere outro se precisa de:

Não selecione o E23009 para aplicações que exijam ajuste angular superior a 45°.
Não presuma compatibilidade com um sensor específico sem conferir o padrão de montagem e as dimensões no desenho ou na documentação do fabricante.
A ficha não informa grau de proteção, classificação ambiental ou compatibilidade elétrica; o suporte não substitui a validação desses requisitos do sensor.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensores por radar em perfis de alumínio comuns de mercado, por meio de parafusos; confirmar previamente a compatibilidade dos pontos de fixação.
Aplicação declarada: fixação em invólucros de máquinas; conferir geometria e dimensões da superfície de montagem no desenho em escala.
Possibilidade inferida: usar o ajuste angular de até 45° para orientar o sensor conforme a necessidade de instalação. A adequação da orientação e o desempenho de detecção dependem do sensor e da aplicação, não especificados nesta ficha.
Limitação: a ficha não fornece condições ambientais de operação nem especificações elétricas ou de comunicação do sensor. Consulte a documentação do sensor para esses requisitos.

COMO ESCOLHER

Antes de comprar o IFM E23009 — Suporte de montagem em U para sensores por radar, com ajuste angular de até 45°, verifique estes pontos:

Escolha o E23009 quando

A aplicação envolver um sensor por radar e exigir suporte em U com ajuste angular de até 45°, instalado por parafusos em perfil de alumínio comum de mercado ou em invólucro de máquina. Confirme a correspondência dos pontos de fixação com o desenho do fabricante.

Verifique outra solução quando

A montagem exigir ângulo acima de 45°, uma interface mecânica diferente ou dimensões de fixação que não correspondam ao conjunto. A ficha não identifica sensores específicos nem fornece dimensões completas; confirme esses pontos na documentação oficial antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação informada para o produto.
Modelo / SKU / Part Number	E23009	Código de identificação do suporte.
GTIN	4021179353489	Identificador comercial informado na ficha.
Tipo de produto	Suporte de montagem para sensores por radar	Aplicação declarada para o acessório.
Descrição do modelo	MOUNTING SET RxD ANGLE ADJ	Designação de catálogo informada.

Dados mecânicos
Formato	Em U	Geometria informada para o suporte.
Tipo de flange	Flange angular	Classificação indicada nos dados do produto.
Material do elemento de fixação	1.4571, aço inoxidável / 316Ti	Material declarado para o elemento de fixação; não extrapolar para propriedades ambientais não especificadas.
Acabamento	Escovado	Acabamento informado nos atributos do anúncio.
Cor	Prata	Cor informada nos atributos do anúncio.
Peso	362,35 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade declarada para o pacote.

Ajuste e montagem
Faixa de ajuste angular	Até 45°	Limite de ajuste indicado na descrição do modelo.
Recursos de ajuste	Escala angular gravada e fendas de ajuste angular	Recursos informados para posicionamento angular.
Método de montagem	Montagem com parafusos	Método indicado para a fixação em perfis de alumínio comuns de mercado e invólucros de máquinas.
Parafusos incluídos	2 x M5 x 95 mm, ISO 4762	Fixadores cilíndricos informados para o kit.
Porcas incluídas	2 x M5, sextavadas	Componente de fixação incluído no kit.
Arruelas incluídas	2 unidades	Quantidade informada para o kit.

Documentação e dados não especificados
Datasheet	Disponível no documento oficial vinculado nesta ficha	Consultar o PDF do fabricante para informações técnicas adicionais.
Dimensões completas	Não transcritas na ficha	Consultar o desenho em escala oficial antes de validar a interface mecânica.
Conexão elétrica, protocolo e grau de proteção	Não informados para este acessório	O E23009 é um componente mecânico; esses dados não devem ser atribuídos ao suporte.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E23009 é um acessório mecânico de montagem, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica informada; não é um sensor nem um componente elétrico ativo.

Processo Não possui conexão de processo. A fixação mecânica é feita por parafusos em perfis de alumínio comuns de mercado ou em invólucros de máquinas; valide a interface com o sensor e a superfície de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica de sensor por radar em perfil de alumínio comum de mercado, com pontos de fixação compatíveis	✓	A ficha informa essa aplicação de montagem e prevê fixação com parafusos.
Montagem mecânica em invólucro de máquina, com geometria e pontos de fixação compatíveis	✓	A ficha cita invólucros de máquinas como superfície de montagem; as dimensões específicas devem ser conferidas no desenho.
Instalação que exige ajuste angular de até 45°	✓	O modelo é descrito com opção de ajuste angular de até 45°.
Instalação que exige ajuste angular superior a 45°	✗	O limite de ajuste informado para o modelo é de até 45°.
Compatibilidade elétrica ou de protocolo entre sensor e sistema de controle	✗	O E23009 é um suporte mecânico e não especifica conexões elétricas ou protocolos.

INSTALAÇÃO

Como instalar o IFM E23009 — Suporte de montagem em U para sensores por radar, com ajuste angular de até 45°

Confirme que o sensor é um modelo por radar e consulte sua documentação para verificar a interface de montagem.
Compare os pontos de fixação e o espaço disponível com o desenho em escala do E23009 e com a superfície de instalação.
Posicione o suporte em U no perfil de alumínio ou no invólucro de máquina previsto para a aplicação.
Instale os parafusos cilíndricos M5 x 95 mm, as porcas M5 e as arruelas fornecidos, verificando o encaixe mecânico.
Ajuste a orientação dentro do limite informado de até 45°, usando as fendas e a escala angular gravada como referência.
Confira o alinhamento e a firmeza da montagem antes de colocar o sensor em operação; siga as instruções específicas do sensor para ajustes e comissionamento.

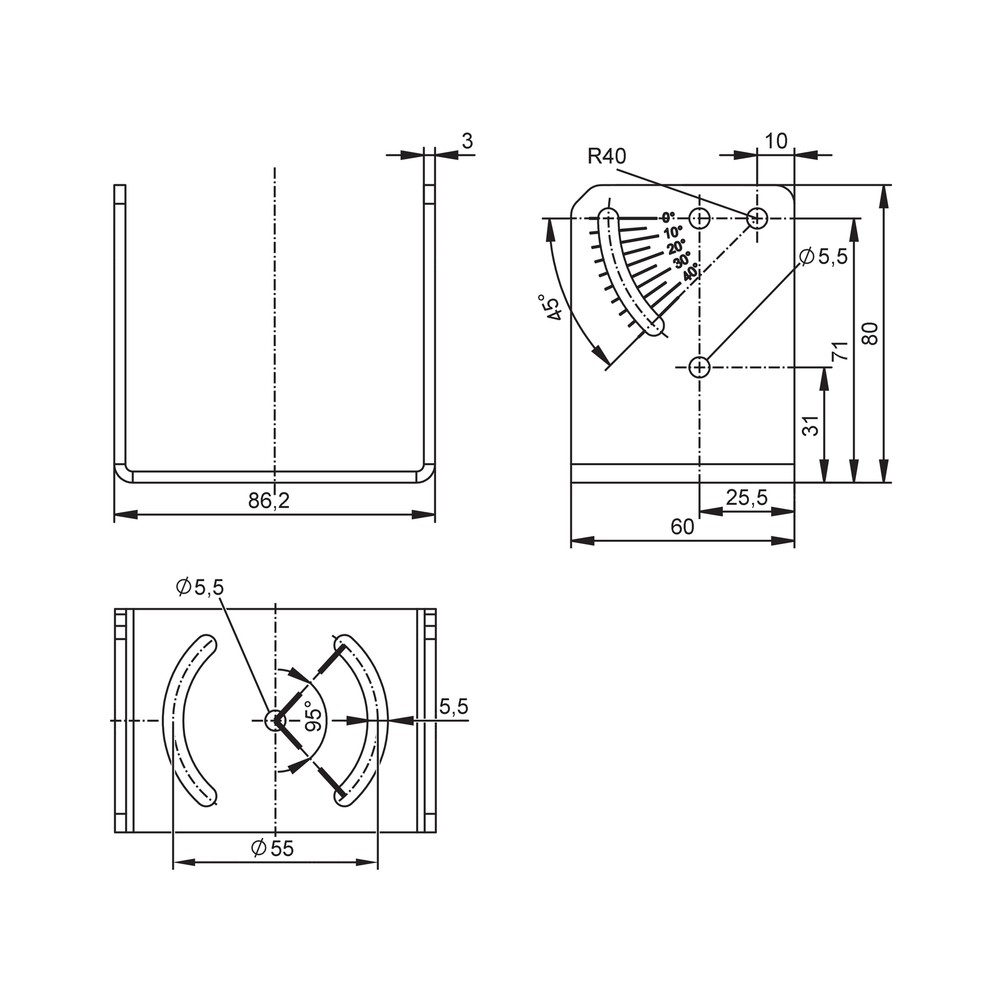

Desenho Dimensional

ACESSÓRIOS

Suporte de montagem em U
2 parafusos cilíndricos M5 x 95 mm, ISO 4762
2 porcas sextavadas M5
2 arruelas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O suporte não se encaixa na superfície de montagem.	A geometria ou os pontos de fixação do perfil ou do invólucro podem não corresponder à montagem prevista.	Compare a interface e as dimensões disponíveis com o desenho em escala do E23009 antes de forçar ou modificar o conjunto.
O ângulo desejado não pode ser atingido.	O ajuste do modelo está limitado a até 45° ou a posição pretendida não corresponde à geometria da instalação.	Confira a orientação necessária e compare-a com a faixa de ajuste indicada; não force o suporte além do limite informado.
O conjunto apresenta folga depois da montagem.	Fixadores podem não estar corretamente posicionados ou a interface mecânica pode não ser compatível.	Verifique o uso dos parafusos, porcas e arruelas do kit, o assentamento do suporte e a correspondência dos pontos de fixação.
A leitura do sensor não corresponde à orientação esperada após a instalação.	O alinhamento ou a orientação do sensor pode não estar ajustado conforme as necessidades da aplicação.	Confira a posição angular pela escala gravada e consulte as instruções do sensor; a ficha do suporte não especifica parâmetros de detecção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E23009 (Datasheet) Desenho em escala IFM E23009 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E23009 e para que serve?

É um suporte mecânico em U para montagem de sensores por radar. Permite ajuste angular de até 45° e é indicado para fixação em perfis de alumínio comuns de mercado ou em invólucros de máquinas.

O que vem no kit do E23009?

O conjunto inclui o suporte, 2 parafusos cilíndricos M5 x 95 mm ISO 4762, 2 porcas sextavadas M5 e 2 arruelas.

O E23009 tem conexão elétrica ou protocolo de comunicação?

Não. É um acessório mecânico de montagem, sem conexão elétrica ou protocolo de comunicação especificados.

Esse suporte serve para um sensor que precisa de ajuste acima de 45°?

Não para uma exigência de ajuste acima do limite informado: o E23009 permite ajuste angular de até 45°.

Posso usar o E23009 como suporte para um motor?

A ficha descreve o produto para montagem de sensores por radar, não para montagem de motores. Não é possível confirmar outra aplicação com as informações disponíveis.

O suporte não encaixou no perfil; o que devo verificar antes de trocar?

Compare os pontos de fixação e a geometria do perfil com o desenho em escala do fabricante. A ficha cita perfis de alumínio comuns de mercado, mas não especifica dimensões universais de encaixe.

O conjunto ficou com folga; o que devo conferir?

Verifique o assentamento do suporte e se os parafusos, porcas e arruelas incluídos foram posicionados corretamente. Confirme também se a superfície e os pontos de fixação correspondem ao desenho.

É melhor comprar o kit ou procurar os fixadores separadamente?

O E23009 é informado como um conjunto de 1 peça que já inclui os fixadores listados. A ficha não especifica opções de venda avulsa para esses componentes.

Como escolher entre o E23009 e outro suporte?

Escolha o E23009 quando a montagem for para sensor por radar e a aplicação aceitar formato em U, fixação por parafusos e ajuste de até 45°. Se a interface ou o ângulo necessário forem diferentes, compare as dimensões e a faixa de ajuste com a documentação de outra opção.

Como ajustar e instalar o suporte corretamente?

Use a escala angular gravada e as fendas para posicionar o suporte dentro do limite de até 45°. Antes de instalar, confira a interface no desenho em escala e siga a documentação do sensor para o alinhamento final.

GLOSSÁRIO TÉCNICO

Ajuste angular

Recurso para alterar a orientação mecânica do conjunto; neste modelo, o ajuste informado é de até 45°. (Ref.: faixa de ajuste angular do E23009)

Flange angular

Classificação mecânica indicada para a interface do suporte. (Ref.: tipo de flange)

Formato em U

Geometria do suporte de montagem identificada na ficha. (Ref.: formato)

ISO 4762

Norma indicada para os parafusos cilíndricos incluídos no kit. (Ref.: parafusos M5 x 95 mm, ISO 4762)

Aço inoxidável 1.4571 (316Ti)

Material declarado para o elemento de fixação do conjunto. (Ref.: material do elemento de fixação)
