Barreira Fotoelétrica de Fibra Óptica IFM E21319

Pré-visualizar: E21319 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais M4 2000mm

E21319 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais M4 2000mm

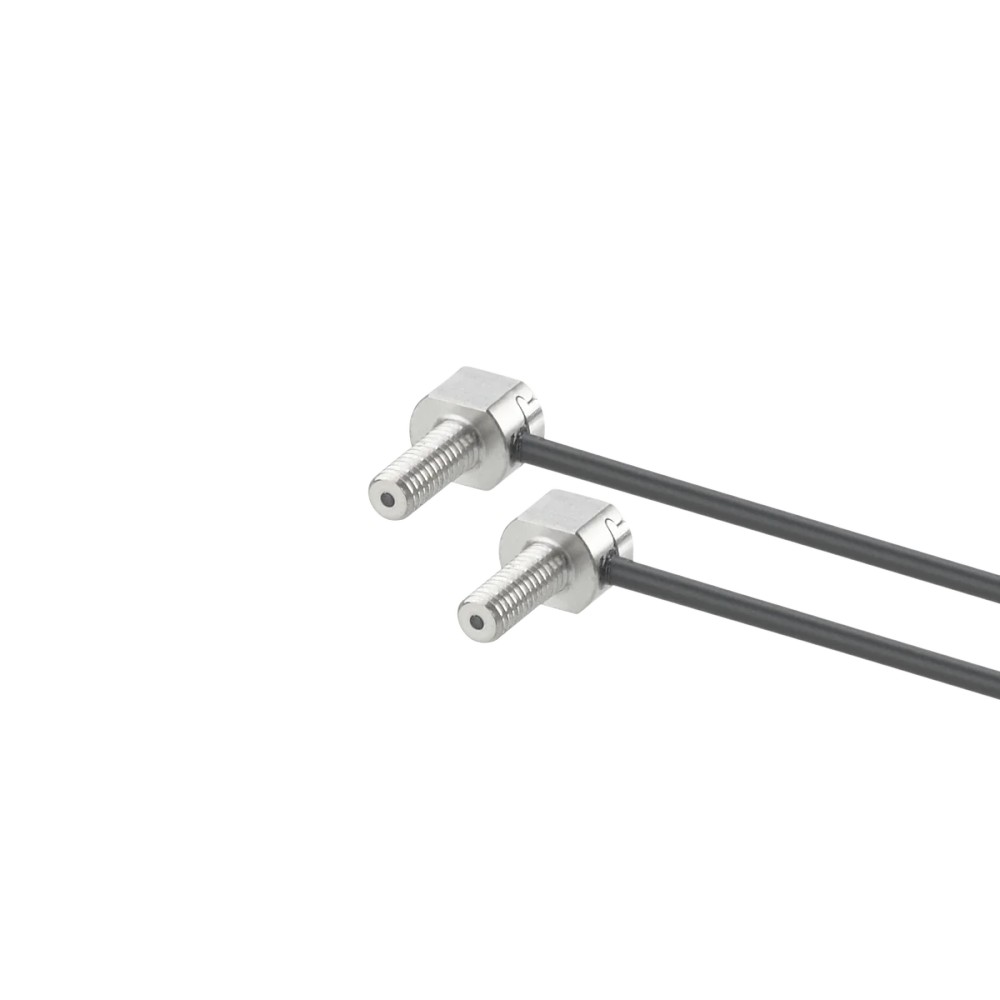

Imagem meramente ilustrativa

R$ 888,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21319
EAN: 4021179329347
NCM do produto: 90011019

Destaques do Produto SKU E21319...mais

Fechar menu

Saiba mais sobre: "E21319 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais M4 2000mm"

Destaques do Produto

SKU

E21319

Tipo

Barreira fotoelétrica de fibra óptica

Comprimento

2000 mm

Fixação da sonda

Rosca M4

Temperatura ambiente

-40 a 70 °C

Material da fibra

PMMA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Barreira fotoelétrica de fibra óptica IFM E21319, rosca M4, comprimento de 2000 mm

A IFM E21319 é uma barreira fotoelétrica de fibra óptica para uso em aplicações industriais. Possui fibra de PMMA com 2000 mm de comprimento e sonda angular com rosca M4. O alcance informado varia conforme a família de amplificador utilizada: 210 mm (OBF), 600 mm (OO50) ou 4000 mm (OCF High Power). A temperatura ambiente especificada é de -40 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Barreira fotoelétrica de fibra óptica
Princípio de funcionamento	Sensor fotoelétrico por barreira
Comprimento da fibra	2000 mm
Rosca da sonda	M4
Versão da sonda	Angular
Material da fibra óptica	PMMA
Temperatura ambiente	-40 a 70 °C
Alcances informados	OBF: 210 mm; OO50: 600 mm; OCF High Power: 4000 mm
Raio de curvatura mínimo	2 mm
Peso informado	48,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que utilizem sensor fotoelétrico por barreira com fibra óptica compatível.
Instalações que requeiram fibra de 2000 mm, sonda angular e rosca M4.
Condições de temperatura ambiente dentro da faixa especificada de -40 a 70 °C, respeitando também os limites do amplificador utilizado.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a compatibilidade com o amplificador de fibra óptica e o alcance necessário: os alcances listados dependem da família OBF, OO50 ou OCF High Power.
Não dobre a fibra abaixo do raio de curvatura mínimo informado de 2 mm.
Não trate a E21319 como sensor elétrico autônomo: a ficha identifica uma fibra óptica, mas não informa conexão elétrica ou protocolo próprios.

APLICAÇÕES E USO

Aplicação industrial em sistemas de detecção fotoelétrica por barreira que utilizem fibra óptica e amplificador compatível. A ficha não especifica uma máquina ou processo particular.
Instalações que se beneficiem da fibra de 2000 mm e da sonda angular M4, desde que geometria, montagem e alcance sejam confirmados para o equipamento utilizado.
Uso em ambiente com temperatura entre -40 e 70 °C, respeitando os limites dos demais componentes do sistema. Os alcances variam por família de amplificador: OBF, OO50 ou OCF High Power.

COMO ESCOLHER

Antes de comprar o Barreira fotoelétrica de fibra óptica IFM E21319, rosca M4, comprimento de 2000 mm, verifique estes pontos:

Escolha a E21319 quando

A aplicação exigir uma barreira fotoelétrica de fibra óptica industrial com fibra PMMA de 2000 mm, sonda angular M4 e condições ambientais dentro da faixa especificada. Confirme que o amplificador empregado é compatível e que o alcance correspondente atende à instalação.

Procure outra configuração quando

A instalação exigir comprimento, geometria ou rosca diferentes, ou um raio de curvatura inferior a 2 mm. Para alcance, confirme a família de amplificador: os valores informados para OBF, OO50 e OCF High Power são distintos e não devem ser considerados intercambiáveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante no anúncio.
Modelo / SKU	E21319	Código de identificação do produto.
GTIN	4021179329347	Código comercial informado no anúncio.
Tipo de produto	Barreira fotoelétrica de fibra óptica	Descrição do produto.
Princípio de funcionamento	Sensores fotoelétricos por barreira	Categoria funcional indicada na ficha.
Aplicação	Uso em aplicações industriais	Aplicação geral informada pelo fabricante.

Dados ópticos
Material da fibra óptica	PMMA	Material informado para a fibra.
Diâmetro interno	1 mm	Dimensão informada na ficha.
Alcance da fibra óptica (OBF)	210 mm	Alcance associado à família OBF.
Alcance da fibra óptica (OO50)	600 mm	Alcance associado à família OO50.
Alcance da fibra óptica (OCF High Power)	4000 mm	Alcance associado à família OCF High Power; confirmar a configuração de amplificador.

Dados mecânicos
Comprimento da fibra	2000 mm	Comprimento informado para o produto.
Versão da sonda	Angular	Geometria da sonda indicada na ficha.
Comprimento da sonda	15,5 mm	Dimensão da sonda informada.
Rosca da sonda	M4	Característica de montagem mecânica.
Material da sonda de fibra óptica	1.4305 (aço inoxidável / 303)	Material indicado para a sonda.
Material do revestimento da fibra óptica	PE	Material indicado para o revestimento.
Raio de curvatura mínimo	2 mm	Limite informado para a curvatura da fibra.
Peso	48,6 g	Peso informado no conjunto de dados do produto.
Material incluído	4 porcas sextavadas M4 e 4 arruelas dentadas	Componentes indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Condições ambientais
Temperatura ambiente	-40 a 70 °C	Faixa de temperatura ambiente informada para o produto.

Acessórios e documentação
Acessório opcional	Fresa para fibras ópticas E20600	Acessório opcional indicado na ficha; não consta como item incluído.

COMPATIBILIDADE

Comunicação

• Detecção fotoelétrica por barreira de fibra óptica; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica Não especificada para a fibra E21319. A conexão elétrica depende do amplificador utilizado; consulte a documentação do fabricante para confirmar a interface e a ligação do amplificador.

Processo Sonda com rosca M4; conexão mecânica. Não é uma conexão de processo informada como flange ou conexão hidráulica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com amplificador de fibra óptica cuja compatibilidade com a E21319 tenha sido confirmada pelo fabricante	✓	A E21319 é uma fibra para detecção fotoelétrica por barreira; a ficha não identifica um amplificador específico.
Aplicação com alcance requerido dentro do alcance informado para a família de amplificador utilizada	✓	A ficha lista 210 mm para OBF, 600 mm para OO50 e 4000 mm para OCF High Power. O valor aplicável depende da família.
Ligação direta da E21319 a uma entrada elétrica ou a uma rede de comunicação, sem amplificador	✗	A ficha descreve uma fibra óptica e não especifica conexão elétrica ou protocolo próprios.
Montagem que exija rosca diferente de M4 ou curva com raio inferior a 2 mm	✗	A sonda possui rosca M4 e a ficha informa raio de curvatura mínimo de 2 mm.

INSTALAÇÃO

Como instalar o Barreira fotoelétrica de fibra óptica IFM E21319, rosca M4, comprimento de 2000 mm

Confirme no datasheet do fabricante que a fibra E21319 é compatível com o amplificador escolhido e com o alcance requerido.
Verifique o espaço de montagem, a orientação angular da sonda e a rosca M4 antes de instalar.
Fixe a sonda usando os componentes de montagem incluídos, sem aplicar esforço que possa danificar a fibra.
Disponha a fibra sem exceder o raio de curvatura mínimo informado de 2 mm.
Conecte a fibra ao amplificador conforme as instruções específicas desse amplificador; a ficha da E21319 não informa pinagem ou ligação elétrica própria.
Após a instalação, valide o alinhamento e a detecção conforme o manual do amplificador e os requisitos do processo.

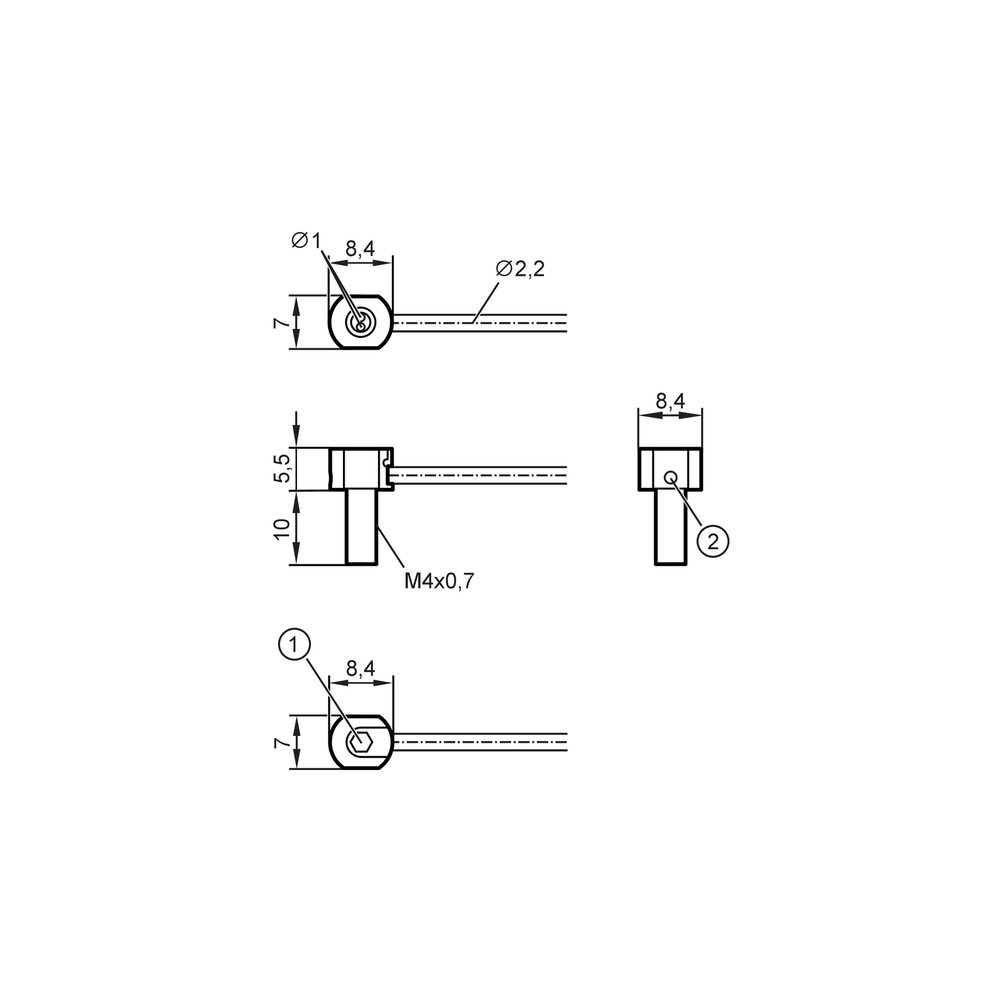

Desenho Dimensional

ACESSÓRIOS

Incluídos: 4 porcas sextavadas M4.
Incluídos: 4 arruelas dentadas.
Acessório opcional: fresa para fibras ópticas E20600.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O amplificador não indica detecção.	Fibra não conectada ou não compatível com o amplificador, ou alinhamento inadequado da barreira.	Confira a compatibilidade da fibra e do amplificador no datasheet, verifique o encaixe óptico e confirme o alinhamento conforme o manual do amplificador.
Alcance observado diferente do esperado.	Uso de referência de alcance de outra família de amplificador; os valores informados variam entre OBF, OO50 e OCF High Power.	Identifique a família do amplificador instalado e compare com o alcance correspondente informado na ficha.
Detecção intermitente após acomodar a fibra.	Curvatura da fibra abaixo do raio mínimo informado ou esforço mecânico durante o roteamento.	Inspecione o trajeto e confira se a fibra respeita o raio de curvatura mínimo de 2 mm; consulte o fabricante se houver dano aparente.
A sonda não se fixa corretamente no suporte.	Rosca ou geometria de montagem incompatível com a sonda M4 angular.	Confira a rosca M4 e a orientação angular da sonda em relação ao desenho dimensional antes de alterar a montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E21319 — português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E21319 e para quem serve?

É uma barreira fotoelétrica de fibra óptica para aplicações industriais. É destinada a sistemas que usem amplificador compatível com a fibra.

O que acompanha o produto?

A ficha informa 4 porcas sextavadas M4 e 4 arruelas dentadas. A embalagem contém uma peça.

A E21319 tem conexão elétrica ou protocolo próprio?

A ficha não especifica conexão elétrica nem protocolo para a fibra. A ligação elétrica pertence ao amplificador utilizado e deve ser confirmada na documentação desse equipamento.

Qual alcance devo considerar para selecionar essa fibra?

Os alcances listados são 210 mm para OBF, 600 mm para OO50 e 4000 mm para OCF High Power. Use o valor correspondente à família de amplificador confirmada para a instalação.

Posso usar a E21319 como sensor elétrico independente, sem amplificador?

A ficha a descreve como fibra óptica, não como sensor elétrico autônomo. Confirme e selecione o amplificador compatível antes da aplicação.

Ela serve para uma montagem com rosca diferente de M4?

A rosca da sonda informada é M4. Se o ponto de instalação exigir outra rosca, confirme a adaptação mecânica antes da compra, pois a ficha não especifica outras versões.

O que verificar se o sensor não detecta o objeto?

Antes de substituir a fibra, confira o encaixe no amplificador, o alinhamento da barreira e a compatibilidade do amplificador com a E21319. A ficha não identifica um amplificador específico.

Por que o alcance real pode não corresponder ao valor esperado?

Os alcances da ficha dependem da família de amplificador usada. Verifique se a referência aplicada corresponde a OBF, OO50 ou OCF High Power.

Como instalar e acomodar a fibra sem danificá-la?

Monte a sonda angular na rosca M4 e encaminhe a fibra respeitando o raio mínimo informado de 2 mm. Faça a conexão ao amplificador conforme as instruções específicas dele.

A E21319 é apropriada para qualquer amplificador de fibra óptica?

Não é possível afirmar compatibilidade universal: a ficha não lista modelos de amplificador compatíveis. Confirme a compatibilidade no datasheet ou com o fabricante antes de integrar o componente.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que o sensor avalia a interrupção ou alteração de um feixe óptico entre os lados da barreira. (Ref.: princípio de funcionamento — sensores fotoelétricos por barreira)

Fibra óptica

Elemento que conduz a luz entre a região de detecção e o amplificador. (Ref.: tipo de produto — barreira fotoelétrica de fibra óptica)

PMMA

Material indicado para a fibra óptica da E21319. (Ref.: material da fibra óptica — PMMA)

Rosca M4

Especificação mecânica de montagem da sonda. (Ref.: rosca da sonda — M4)

Raio de curvatura mínimo

Limite de curvatura informado para o encaminhamento da fibra. (Ref.: raio de curvatura mínimo — 2 mm)
