Caixa de Proteção IFM E21248 - Refrigeração Ativa

Pré-visualizar: E21248 IFM - Caixa de Refrigeração e Proteção Sensores de Distância O1D Alumínio -10 a 180°C

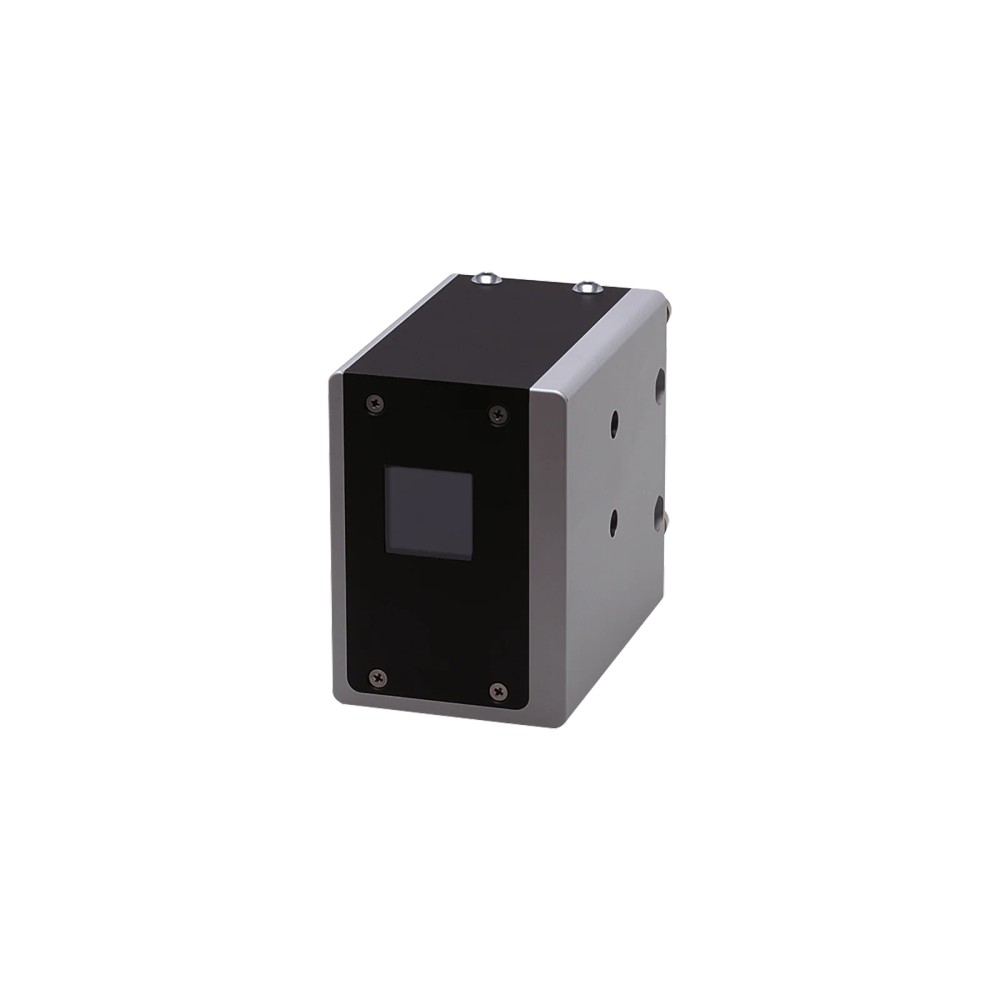

E21248 IFM - Caixa de Refrigeração e Proteção Sensores de Distância O1D Alumínio -10 a 180°C

Imagem meramente ilustrativa

R$ 3.414,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21248
EAN: 4021179259552
NCM do produto: 76169900

Destaques do Produto Dispositivo previsto...mais

Fechar menu

Saiba mais sobre: "E21248 IFM - Caixa de Refrigeração e Proteção Sensores de Distância O1D Alumínio -10 a 180°C"

Destaques do Produto

Dispositivo previsto

Sensores de distância O1D

Função

Refrigeração e proteção

Temperatura de operação informada

-10 a 180 °C

Resistência à pressão

10 bar

Dimensões externas

112 × 70 × 108 mm

Material do invólucro

Alumínio anodizado transparente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E21248 IFM – Caixa de refrigeração e proteção para sensores de distância O1D, alumínio, -10 a 180 °C

A E21248 é uma caixa protetora ativa refrigerada, indicada para sensores de distância da linha O1D. Seu invólucro é de alumínio anodizado e a faixa de temperatura de operação informada é de -10 a 180 °C. O conjunto tem dimensões de 112 × 70 × 108 mm e resistência à pressão especificada de 10 bar. A compatibilidade deve ser confirmada para o modelo O1D utilizado e para as condições da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E21248
Aplicação indicada	Sensores de distância O1D
Tipo	Invólucro protetor ativo refrigerado
Faixa de temperatura de operação	-10 a 180 °C
Resistência à pressão	10 bar
Dimensões	112 × 70 × 108 mm
Material do invólucro	Alumínio anodizado transparente
Material do protetor frontal	Vidro flotado
Vedação	FKM
Peso	1.270,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizem sensores de distância O1D e necessitem de um invólucro protetor refrigerado, respeitando os limites indicados na ficha: -10 a 180 °C e 10 bar.
Aplicações em que as dimensões de 112 × 70 × 108 mm e a construção com protetor frontal de vidro flotado sejam compatíveis com o espaço e a montagem disponíveis.

⚠ Considere outro se precisa de:

Não selecionar para sensores que não sejam da linha O1D sem confirmação explícita do fabricante para o modelo específico.
Não considerar o limite de 10 bar como confirmação de compatibilidade com qualquer pressão ou condição de processo; verificar as condições do conjunto no datasheet.
Não presumir que a faixa de temperatura substitui a verificação das condições de refrigeração, montagem e operação definidas pelo fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: proteção e refrigeração de sensores de distância O1D. Verifique no datasheet a compatibilidade com a variante específica do sensor e os requisitos de montagem.
Possibilidade de uso em instalações com temperatura ambiente ou de processo na faixa declarada de -10 a 180 °C, desde que a montagem e as condições de refrigeração estejam de acordo com as instruções do fabricante; a ficha não detalha o circuito ou a vazão de refrigeração.
Para instalações com pressão, considere o valor informado de 10 bar e confirme no datasheet as condições às quais esse limite se aplica. A ficha não especifica meio, conexão de processo ou condições adicionais de pressão.

COMO ESCOLHER

Antes de comprar o E21248 IFM – Caixa de refrigeração e proteção para sensores de distância O1D, alumínio, -10 a 180 °C, verifique estes pontos:

Quando escolher a E21248

Escolha este acessório quando o sensor for um modelo O1D e a aplicação requerer o invólucro protetor ativo refrigerado. Confirme previamente a faixa de -10 a 180 °C, o limite de 10 bar, as dimensões e as instruções do datasheet para a montagem e as condições de refrigeração.

Quando verificar outra opção ou consultar o fabricante

Consulte a IFM antes da compra se o sensor não for O1D, se houver dúvidas sobre a compatibilidade com uma variante específica ou se a instalação exceder os limites informados. A ficha não especifica conexões elétricas, protocolo de comunicação nem detalhes do circuito de refrigeração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	COOLING BOX O1D	Designação de modelo informada para o produto.
Código do produto	E21248	Referência do acessório IFM.
Função	Refrigeração e proteção	Função indicada nos dados do anúncio.
Aplicação	Sensores de distância O1D	A ficha descreve o invólucro como destinado a modelos O1D.
Tipo de produto	Invólucro protetor ativo refrigerado para modelos O1D	Descrição do tipo de produto no catálogo.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.

Condições ambientais e pressão
Faixa de temperatura de operação	-10 a 180 °C	Limites de operação declarados na ficha; verificar condições de montagem e operação no datasheet.
Resistência à pressão	10 bar	Valor informado na ficha; não deve ser interpretado como autorização para exceder as condições especificadas pelo fabricante.

Dados mecânicos e materiais
Dimensões	112 × 70 × 108 mm	Dimensões externas informadas para seleção de espaço e montagem.
Peso	1.270,5 g	Massa do produto indicada nos dados do catálogo.
Material do invólucro	Alumínio anodizado transparente	Material informado para o corpo do invólucro.
Material da tampa	Alumínio preto anodizado	Material informado para a tampa.
Material do quadro frontal	Alumínio preto anodizado	Material informado para o quadro frontal.
Material do protetor frontal	Vidro flotado	Material informado para a proteção frontal.
Material da prensa-cabo	Latão niquelado	Material informado para a prensa-cabo.
Material do bocal roscado	Latão niquelado	Material informado para o bocal roscado.
Material da vedação	FKM	Material de vedação declarado na ficha.

COMPATIBILIDADE

Comunicação

• Não se aplica como característica da caixa: a ficha não informa protocolo de comunicação. A comunicação depende do sensor O1D utilizado.

Conexões

Elétrica A ficha disponível não especifica conexão elétrica da caixa. Verifique no datasheet e na documentação do sensor se a instalação exige conexões elétricas associadas à refrigeração ativa.

Processo A ficha não informa conexão de processo. A montagem deve ser confirmada pelas dimensões e pelo desenho dimensional do produto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso como caixa protetora refrigerada para um sensor de distância O1D compatível	✓	A ficha identifica a E21248 como invólucro protetor ativo refrigerado para modelos O1D; confirme a variante e a montagem no datasheet.
Uso com sensor de distância que não pertença à linha O1D	✗	A aplicação indicada na ficha é para modelos O1D; não há evidência de compatibilidade com outras linhas.
Instalação com temperatura dentro de -10 a 180 °C e pressão de até 10 bar	✓	Esses são os limites informados na ficha; devem ser observadas também as condições e instruções do fabricante.
Uso com temperatura ou pressão fora dos limites informados	✗	A ficha especifica faixa de -10 a 180 °C e resistência à pressão de 10 bar; não há dados que confirmem operação fora desses valores.
Definição de compatibilidade elétrica ou de protocolo pela caixa	✗	A ficha não declara conexão elétrica nem protocolo para a E21248; esses dados dependem do sensor e da configuração da instalação.

INSTALAÇÃO

Como instalar o E21248 IFM – Caixa de refrigeração e proteção para sensores de distância O1D, alumínio, -10 a 180 °C

Confirme que o sensor a instalar pertence à linha O1D e consulte a documentação da variante específica.
Verifique se as dimensões da caixa e o espaço disponível permitem a instalação, usando o desenho dimensional oficial.
Confira se as condições de operação respeitam a faixa de temperatura e a resistência à pressão declaradas.
Identifique a orientação e os pontos de montagem conforme o datasheet; não improvise conexões ou componentes de refrigeração não especificados.
Utilize os dois parafusos M4 × 45 mm e as duas porcas sextavadas incluídos, conforme a configuração de montagem aplicável.
Após a montagem, verifique o assentamento do sensor, o protetor frontal e a instalação conforme as instruções do fabricante antes de colocar o conjunto em operação.

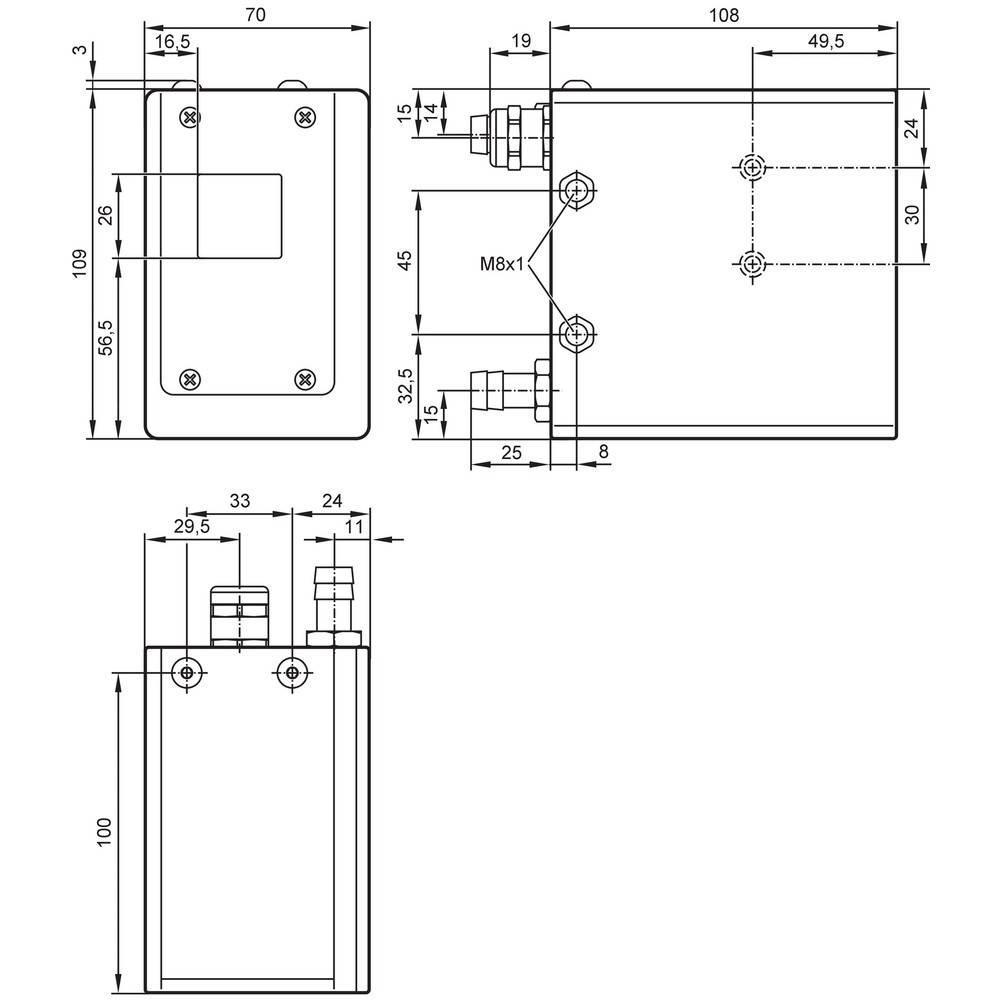

Desenho Dimensional

ACESSÓRIOS

2 parafusos de sextavado interno M4 × 45 mm
2 porcas sextavadas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não pode ser acomodado ou fixado na caixa.	Possível incompatibilidade entre a variante do sensor, a montagem prevista e a caixa, ou divergência de espaço disponível.	Confirme o modelo O1D, compare a instalação com o datasheet e verifique as dimensões usando o desenho dimensional oficial.
A leitura do sensor apresenta alteração após a montagem.	Possível desalinhamento do sensor ou obstrução/contaminação do protetor frontal; a ficha não descreve um procedimento específico de alinhamento.	Inspecione a posição do sensor e a superfície do vidro frontal; compare a montagem com as instruções do fabricante e teste o sensor conforme sua documentação.
O conjunto opera fora da condição térmica esperada.	Condição de operação fora da faixa declarada ou instalação da refrigeração em desacordo com as instruções do fabricante.	Meça a temperatura na condição de uso, compare com a faixa de -10 a 180 °C e consulte o datasheet para os requisitos de refrigeração e montagem.
Há suspeita de perda de vedação ou entrada de contaminantes.	Possível dano, desgaste ou montagem incorreta da vedação FKM ou das partes de fechamento.	Inspecione visualmente a vedação e o assentamento das partes, sem exceder as condições de pressão especificadas; consulte o fabricante para critérios de substituição.

DOCUMENTAÇÃO TÉCNICA

Datasheet E21248 em português (Datasheet) Desenho em escala E21248 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E21248 e para quem ela serve?

É uma caixa protetora ativa refrigerada destinada a sensores de distância da linha O1D. A compatibilidade com a variante específica deve ser confirmada no datasheet.

O que acompanha a caixa E21248?

A embalagem inclui dois parafusos de sextavado interno M4 × 45 mm e duas porcas sextavadas. A ficha informa quantidade de uma peça por embalagem.

Posso usar a E21248 com um sensor que não seja O1D?

A ficha especifica a aplicação para modelos O1D e não confirma compatibilidade com outras linhas. Consulte a IFM antes de selecionar para outro sensor.

A E21248 serve para qualquer condição de pressão ou temperatura?

Não. A ficha informa operação de -10 a 180 °C e resistência à pressão de 10 bar; condições além desses valores não estão confirmadas.

O sensor não encaixa na caixa: o que devo verificar antes de trocar o produto?

Confirme o modelo e a variante O1D e compare os pontos de montagem com o datasheet e o desenho dimensional. A ficha não lista as variantes de sensor compatíveis individualmente.

A leitura mudou depois da instalação. O que devo verificar?

Verifique se o sensor está corretamente posicionado e se o protetor frontal está limpo e desobstruído. Consulte também as instruções do sensor para alinhamento e avaliação da leitura.

É melhor comprar a caixa completa ou somente os parafusos?

A E21248 é o invólucro protetor refrigerado e já acompanha dois parafusos M4 × 45 mm e duas porcas sextavadas. A ficha não informa códigos ou disponibilidade de peças avulsas.

Quando escolher a E21248 em vez de outra caixa?

Escolha-a quando a aplicação exigir a caixa refrigerada indicada para modelos O1D e atender às condições dimensionais, térmicas e de pressão declaradas. A ficha não apresenta modelos alternativos para comparação.

Que cuidados devo tomar na instalação?

Use o desenho dimensional e o datasheet para posicionar e fixar o conjunto; confirme também as condições de operação e os requisitos de refrigeração. Não são informados torque de aperto nem ferramentas específicas na ficha disponível.

A caixa tem conexão elétrica ou protocolo de comunicação próprio?

A ficha disponível não especifica conexão elétrica nem protocolo para a E21248. Verifique esses dados na documentação do sensor O1D e no datasheet do acessório.

GLOSSÁRIO TÉCNICO

Invólucro protetor ativo refrigerado

Caixa que protege o sensor e é descrita pelo fabricante como refrigerada; os detalhes do sistema de refrigeração devem ser consultados no datasheet.

FKM

Material elastomérico indicado para a vedação do conjunto.

Vidro flotado

Tipo de vidro informado para o protetor frontal da caixa.

Alumínio anodizado

Material do invólucro com tratamento de anodização especificado na ficha.

Resistência à pressão

Valor de pressão indicado pelo fabricante para o produto; sua aplicação depende das condições descritas na documentação técnica.
