Adaptador de Montagem Flange G1 IFM E21224

Pré-visualizar: E21224 IFM - Adaptador de Montagem Flange G1 Sensores de Nível Ótico Aço Inox 316L

E21224 IFM - Adaptador de Montagem Flange G1 Sensores de Nível Ótico Aço Inox 316L

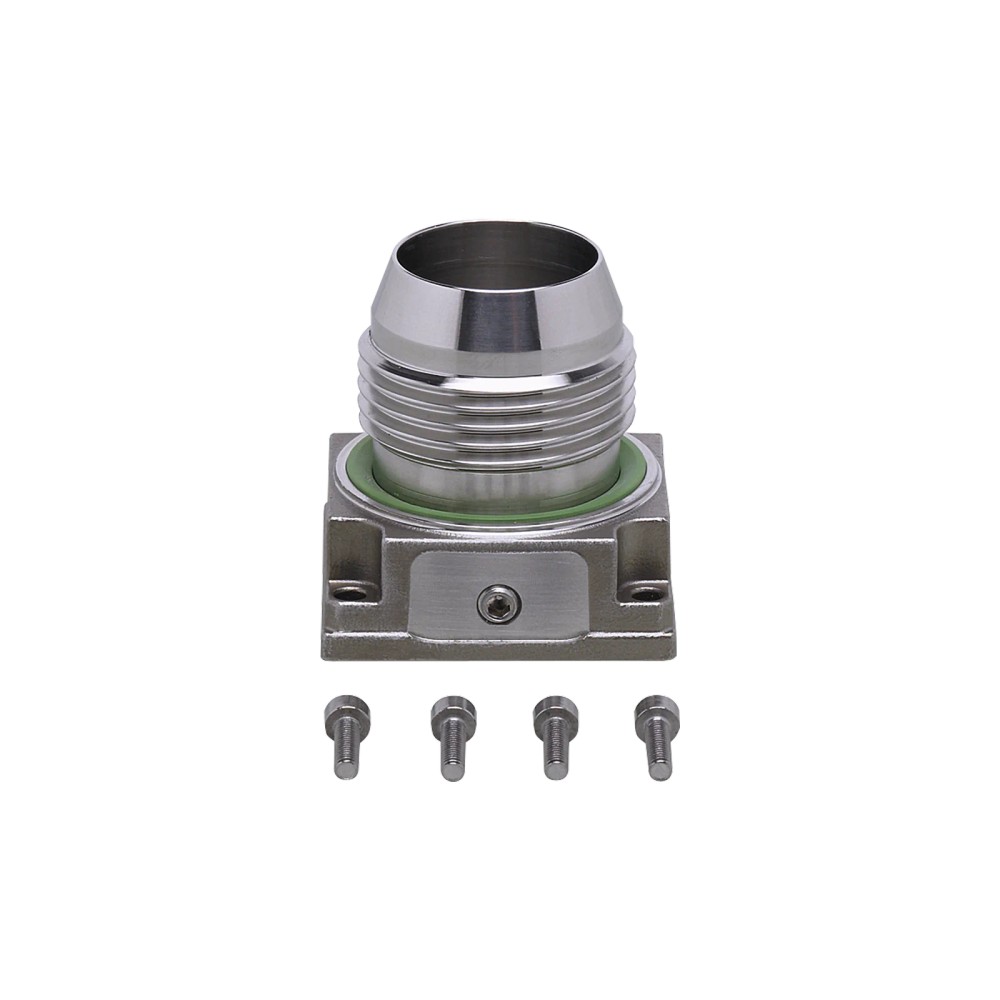

Imagem meramente ilustrativa

R$ 1.797,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21224
EAN: 4021179241397
NCM do produto: 73269090

Destaques do Produto Código E21224...mais

Fechar menu

Saiba mais sobre: "E21224 IFM - Adaptador de Montagem Flange G1 Sensores de Nível Ótico Aço Inox 316L"

Destaques do Produto

Código

E21224

Tipo de montagem

Flange G1

Aplicação

Sensores óticos; designação do modelo: para O1D

Material da flange

Aço inoxidável 1.4404 (316L)

Dimensões

42 × 43,5 × 42 mm

Kit de fixação

4 parafusos e 4 arruelas incluídos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E21224 — Adaptador de Montagem Flange G1 para Sensores de Nível Ótico, Aço Inoxidável 316L

O IFM E21224 é um adaptador de montagem flange G1 destinado a sensores de nível óticos. A ficha do produto identifica sua aplicação como montagem para sensores óticos e o modelo como flange adapter G1 for O1D. Possui flange em aço inoxidável 1.4404 (316L), vedação em FKM e capa de proteção em PMMA transparente. O conjunto inclui parafusos e arruelas de fixação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E21224
Tipo	Adaptador de montagem
Aplicação informada	Sensores de nível óticos; modelo indicado na ficha: FLANGE ADAPTER G1 FOR O1D
Conexão de processo	Flange G1
Material da flange	Aço inoxidável 1.4404 (316L)
Materiais adicionais	Vedação FKM; capa de proteção em PMMA transparente; parafusos e arruelas em aço inoxidável
Dimensões	42 × 43,5 × 42 mm
Peso	231 g
Torque dos parafusos	0,6 Nm
Conteúdo da embalagem	1 adaptador com vedação, 4 parafusos, 4 arruelas e capa de proteção

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de nível óticos em configuração com flange G1, observando a compatibilidade dimensional do conjunto.
Aplicações que requeiram os materiais especificados para o adaptador: flange em aço inoxidável 1.4404 (316L), vedação FKM e capa de proteção em PMMA.
Uso com a família/modelo indicado pela designação do fabricante, FLANGE ADAPTER G1 FOR O1D; confirme a correspondência com o sensor e a instalação.

⚠ Considere outro se precisa de:

Não selecionar como substituto de um sensor: este item é um adaptador de montagem.
Não presumir compatibilidade com sensores de outras séries, dimensões ou interfaces apenas por serem óticos; a ficha não informa compatibilidade universal.
Não especificar para condições químicas, térmicas ou de pressão não documentadas na ficha; confirme esses limites com o fabricante.

APLICAÇÕES E USO

Aplicação documentada: adaptação de montagem flange G1 para sensores de nível óticos; o catálogo designa o produto como FLANGE ADAPTER G1 FOR O1D.
A ficha também associa o adaptador a sensores de distância óticos. Confirme o modelo e as dimensões do sensor antes da montagem, pois não há lista de compatibilidade ampliada.
A ficha não informa limites de temperatura, pressão ou compatibilidade química. Para instalações sujeitas a esses requisitos, consulte a folha de dados ou o fabricante.

COMO ESCOLHER

Antes de comprar o IFM E21224 — Adaptador de Montagem Flange G1 para Sensores de Nível Ótico, Aço Inoxidável 316L, verifique estes pontos:

Escolha o E21224

Quando a montagem requerer o adaptador flange G1 indicado para sensores óticos, e as dimensões, os materiais e a fixação do E21224 forem compatíveis com o conjunto. A designação do produto relaciona o adaptador ao O1D.

Verifique antes de substituir ou adaptar

Se o sensor não for o O1D ou se a interface da instalação não for G1, valide a compatibilidade dimensional com o desenho e com a documentação do fabricante. A ficha não fornece uma lista de modelos compatíveis nem dimensões de todos os sensores.

Procure outra solução de montagem quando necessário

Se a instalação exigir outra geometria de flange, materiais diferentes dos especificados ou limites operacionais não informados, compare a necessidade com a documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação informada na ficha do produto.
Tipo de produto	Adaptador de montagem	Componente mecânico; não é o sensor.
Aplicação	Sensores de nível óticos; catalogado também para sensores de distância óticos	Descrições de aplicação presentes nas fontes do produto.
Designação do modelo	FLANGE ADAPTER G1 FOR O1D	Designação registrada no catálogo.
SKU / Part Number	E21224	Código de identificação do produto.
GTIN	4021179241397	Identificador comercial informado na ficha.

Dados mecânicos e montagem
Conexão de montagem	Flange G1	Conforme o nome e a designação do produto.
Dimensões	42 × 43,5 × 42 mm	Dimensões gerais indicadas na ficha.
Forma da base	Quadrada	Atributo informado no anúncio.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Peso	231 g	Peso registrado no catálogo.
Torque dos parafusos	0,6 Nm	Torque informado para os parafusos de fixação.

Materiais
Flange	Aço inoxidável 1.4404 (316L)	Material especificado para o adaptador principal.
Vedação	FKM, cor verde	Material e cor informados para o anel de vedação.
Capa de proteção	PMMA transparente	Material especificado para a capa.
Parafusos	Aço inoxidável	Material informado para os elementos de fixação.
Arruelas	Aço inoxidável	Material informado para as arruelas.

Conteúdo e dados comerciais
Quantidade por embalagem	1 peça	Unidade de fornecimento informada no catálogo.
Parafusos incluídos	4	Quantidade informada para o kit de montagem.
Arruelas incluídas	4	Quantidade informada para o kit de montagem.
NCM	7326.90.90	Classificação fiscal registrada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica informada; é um acessório mecânico de montagem. A ficha não especifica interface elétrica.

Processo Flange G1, conforme a designação do produto. Verifique a correspondência dimensional com a instalação e com o sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor ótico em configuração flange G1, atendendo às dimensões do conjunto	✓	A ficha identifica o produto como adaptador flange G1 para sensores óticos e designa o modelo como FLANGE ADAPTER G1 FOR O1D.
Ligação elétrica ou comunicação de um sensor	✗	O E21224 é um adaptador mecânico; a ficha não informa conexão elétrica, protocolo ou função de comunicação.
Confirmação de compatibilidade com sensor ótico de modelo diferente do indicado	✗	A documentação fornecida não lista outros modelos compatíveis. Confirme a interface e as dimensões com o fabricante.
Aplicação com requisitos de temperatura, pressão ou compatibilidade química específicos	✗	A ficha apresentada não informa limites de temperatura ou pressão nem compatibilidade química detalhada; esses requisitos precisam ser verificados na documentação do fabricante.

INSTALAÇÃO

Como instalar o IFM E21224 — Adaptador de Montagem Flange G1 para Sensores de Nível Ótico, Aço Inoxidável 316L

Confirme que a interface de montagem da instalação é compatível com flange G1 e que o modelo do sensor corresponde à aplicação prevista.
Consulte o desenho em escala e verifique o espaço disponível em relação às dimensões gerais de 42 × 43,5 × 42 mm.
Inspecione a flange, o anel de vedação FKM, a capa e os elementos de fixação antes da montagem.
Posicione o adaptador e o anel de vedação conforme a configuração de montagem indicada na documentação do fabricante.
Instale os 4 parafusos e as 4 arruelas fornecidos; aplique o torque informado de 0,6 Nm nos parafusos.
Confira o assentamento da vedação e a fixação do conjunto. Consulte o datasheet para orientações específicas não detalhadas nesta ficha.

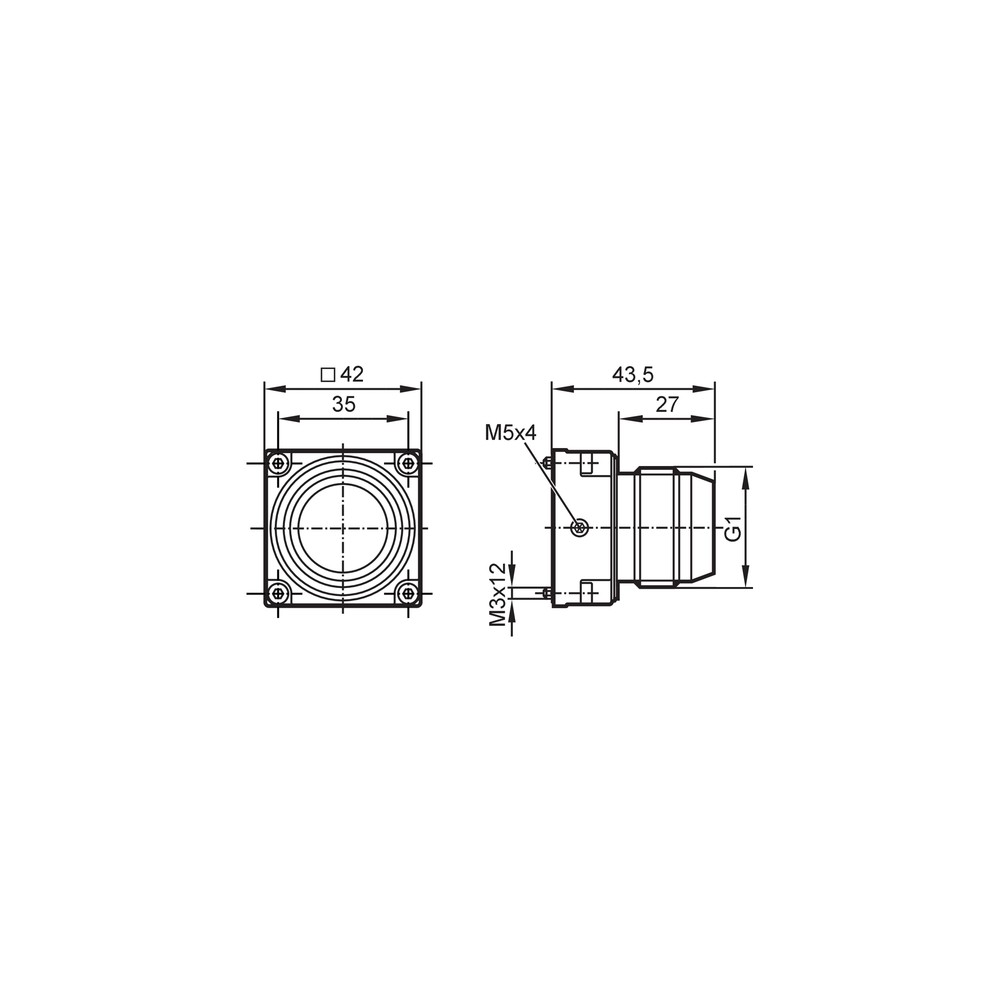

Desenho Dimensional

ACESSÓRIOS

Anel de vedação em FKM, cor verde
4 parafusos de fixação em aço inoxidável
4 arruelas em aço inoxidável
Capa de proteção transparente em PMMA

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha com a instalação.	A interface ou as dimensões do ponto de montagem podem não corresponder à configuração flange G1 do produto.	Compare a interface requerida com a designação flange G1 e confira as dimensões no desenho em escala antes de prosseguir.
A fixação parece frouxa após a montagem.	Os parafusos podem não estar instalados corretamente ou o torque aplicado pode não corresponder ao valor indicado.	Confira a presença dos 4 parafusos e das 4 arruelas e verifique o aperto conforme o torque de 0,6 Nm informado.
Há indício de vedação inadequada no conjunto.	O anel FKM pode estar ausente, desalinhado ou mal assentado.	Com o conjunto desenergizado e em condição segura para inspeção, verifique a posição e o estado do anel de vedação; consulte o datasheet para o procedimento específico.
A capa de proteção não assenta ou interfere na montagem.	Pode haver desalinhamento da capa ou incompatibilidade dimensional com a configuração montada.	Confira o posicionamento da capa transparente em PMMA e compare a montagem com o desenho do fabricante; não force o encaixe.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E21224 — PT-BR (Datasheet) Desenho em escala do E21224 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E21224 e para que serve?

É um adaptador mecânico de montagem flange G1 para sensores óticos. A designação do catálogo é FLANGE ADAPTER G1 FOR O1D.

O que vem na embalagem do E21224?

A embalagem contém uma peça adaptadora, um anel de vedação FKM, uma capa de proteção em PMMA transparente, 4 parafusos e 4 arruelas.

Ele serve para qualquer sensor de nível ótico?

A ficha não confirma compatibilidade universal. Ela identifica o adaptador como flange G1 para O1D; confirme o modelo e as dimensões do sensor antes da compra.

Posso usar o E21224 em uma instalação que não seja G1?

A ficha identifica a configuração como flange G1 e não relaciona outras interfaces compatíveis. Para outra configuração, verifique o desenho e consulte a IFM antes de selecionar.

O E21224 substitui o sensor ou conecta eletricamente o equipamento?

Não; é um acessório de montagem. A ficha não informa conexão elétrica, protocolo ou função de medição para o adaptador.

O adaptador não se encaixa no sensor: preciso trocar a peça?

Antes de trocar, confira se o sensor corresponde à aplicação O1D indicada e se a montagem é flange G1. A ficha não lista outros modelos compatíveis.

O conjunto apresenta suspeita de vazamento ou vedação inadequada; o que verifico?

Verifique se o anel FKM está presente, alinhado e assentado corretamente. Consulte o datasheet para o procedimento e os limites de aplicação, que não estão detalhados na ficha resumida.

É melhor comprar o kit completo ou parafusos e vedação avulsos?

O E21224 é fornecido como uma peça e a composição informada inclui adaptador, vedação, capa, 4 parafusos e 4 arruelas. A ficha não informa a disponibilidade de componentes avulsos.

Que cuidado devo ter ao instalar os parafusos?

Use os parafusos e as arruelas fornecidos e aplique o torque informado de 0,6 Nm. Consulte o desenho e o datasheet para detalhes adicionais de montagem.

A ficha informa procedência ou garantia do produto?

A ficha identifica a marca como IFM, mas não informa condições de garantia ou detalhes adicionais de procedência. Consulte a documentação comercial do fornecedor para essas informações.

GLOSSÁRIO TÉCNICO

Flange G1

Designação da interface de montagem indicada para o adaptador; confirme a correspondência dimensional com a instalação. (Ref.: conexão de montagem flange G1)

Aço inoxidável 1.4404 (316L)

Material especificado para a flange do adaptador. (Ref.: material da flange)

FKM

Material especificado para o anel de vedação fornecido. (Ref.: material da vedação)

PMMA

Material transparente especificado para a capa de proteção. (Ref.: material da capa de proteção)

Torque de aperto

Valor de torque indicado para os parafusos de fixação do conjunto. (Ref.: 0,6 Nm)
