Capa de Proteção IFM E21171 para Sensor O1D

Pré-visualizar: E21171 IFM - Capa de Proteção para Sensor O1D Proteção frontal para vidro 42x42mm Zinco Preto

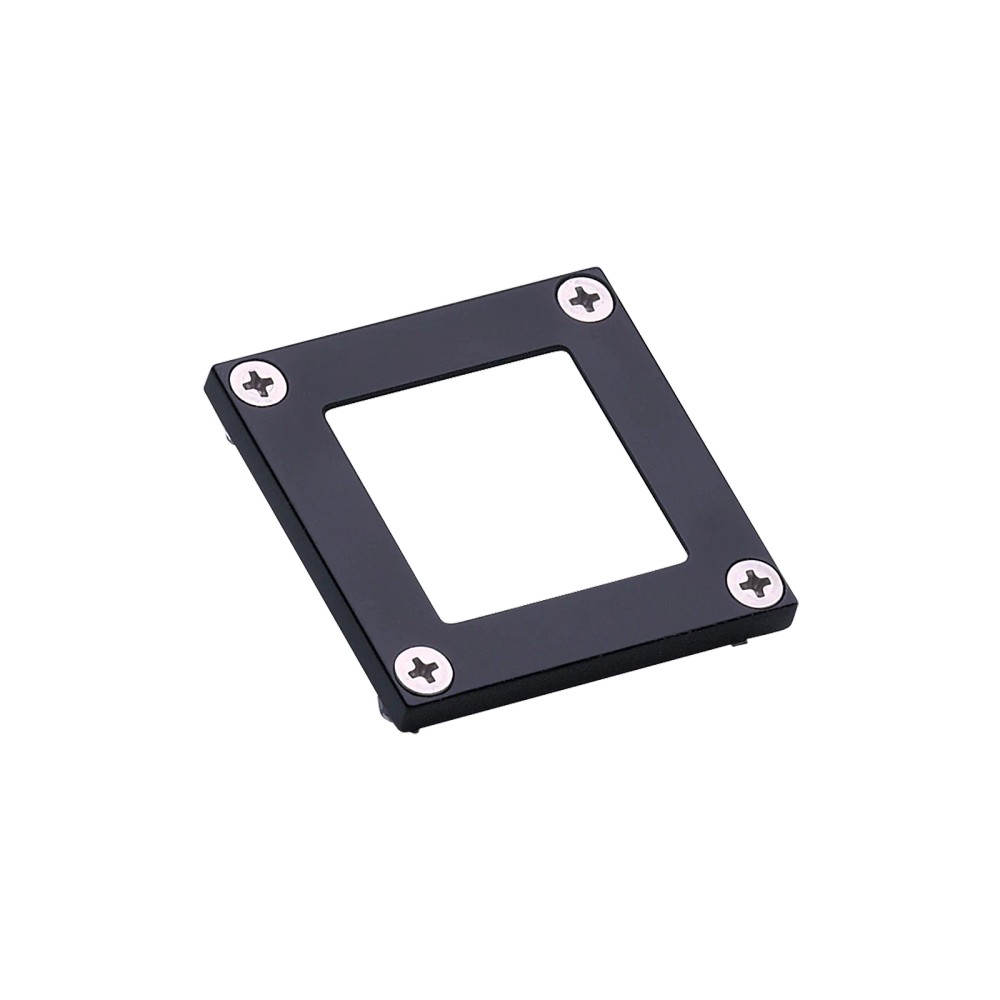

E21171 IFM - Capa de Proteção para Sensor O1D Proteção frontal para vidro 42x42mm Zinco Preto

Imagem meramente ilustrativa

R$ 404,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21171
EAN: 4021179241373
NCM do produto: 85389090

Destaques do Produto Sensor indicado O1D...mais

Fechar menu

Saiba mais sobre: "E21171 IFM - Capa de Proteção para Sensor O1D Proteção frontal para vidro 42x42mm Zinco Preto"

Destaques do Produto

Sensor indicado

O1D

Dimensões externas

42 × 4,6 × 42 mm

Janela frontal

Vidro transparente

Fixação incluída

4 parafusos M3 × 8 mm

Efeito de medição informado

Alteração de até +5 mm na medição de distância após a instalação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Capa de proteção frontal IFM E21171 para sensor O1D, vidro transparente, quadro de zinco com verniz preto, 42 × 4,6 × 42 mm

A IFM E21171 é uma capa de proteção frontal destinada ao sensor O1D. Possui janela de vidro transparente e quadro de zinco moldado sob pressão com verniz preto. A montagem pode alterar a medição de distância em até +5 mm, o que influencia a precisão; a ficha informa que a reprodutibilidade permanece inalterada.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E21171
Aplicação indicada	Proteção frontal para sensor O1D
Dimensões	42 × 4,6 × 42 mm
Quadro frontal	Zinco moldado sob pressão com verniz preto
Protetor frontal	Vidro transparente, sem coloração
Vedação	FPM, 75 ±5 Shore A
Parafusos	4 × M3 × 8 mm, aço inoxidável
Torque de aperto	0,6 Nm
Peso	39,5 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que utilizam sensor IFM O1D e requerem a capa frontal E21171, conforme a designação do produto.
Montagens em que as dimensões de 42 × 4,6 × 42 mm e a fixação com quatro parafusos M3 × 8 mm atendam ao arranjo mecânico.

⚠ Considere outro se precisa de:

Não selecionar esta peça como capa para um sensor diferente do O1D sem confirmação documental de compatibilidade mecânica.
Não utilizar a janela frontal suja ou riscada sem avaliar a medição: a ficha informa que essas condições podem piorar a reprodutibilidade e a exatidão.

APLICAÇÕES E USO

Uso como capa frontal no sensor O1D, conforme a identificação do produto. A ficha não especifica um setor industrial ou condição ambiental de aplicação.
Em instalações nas quais seja possível considerar e validar a alteração de até +5 mm na medição de distância após a montagem. Essa alteração influencia a precisão; a reprodutibilidade permanece inalterada, conforme a ficha.
Em montagens que utilizem os quatro parafusos M3 × 8 mm e respeitem o torque de aperto informado. A ficha não fornece classificação IP nem limites ambientais para a capa.

COMO ESCOLHER

Antes de comprar o Capa de proteção frontal IFM E21171 para sensor O1D, vidro transparente, quadro de zinco com verniz preto, 42 × 4,6 × 42 mm, verifique estes pontos:

Escolha a E21171

Quando a aplicação utiliza o sensor O1D e requer uma capa frontal com as dimensões e o padrão de fixação informados para este modelo.

Verifique o efeito na medição

Considere que a instalação pode alterar a medição de distância em até +5 mm e influenciar as especificações de precisão. Se essa alteração não for aceitável na aplicação, valide o arranjo com a documentação do sensor e do fabricante antes da montagem.

Busque confirmação para outros sensores

A ficha identifica a E21171 para O1D; não fornece uma lista de outros sensores compatíveis. Para outro modelo, confirme a compatibilidade com a IFM antes de selecionar a peça.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Capa de proteção frontal	Acessório mecânico identificado para proteção frontal do sensor O1D.
Designação do modelo	MASKING FRAME FOR O1D GLAS	Designação informada na ficha do produto.
Modelo / SKU / Part Number	E21171	Código de identificação do produto.
GTIN	4021179241373	Código global de identificação informado no anúncio.
Marca	IFM	Marca informada para o produto.
Categoria	Acessórios	Classificação do item no anúncio.
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.

Dados mecânicos e materiais
Dimensões	42 × 4,6 × 42 mm	Dimensões informadas para a capa.
Formato	Quadrado	Formato indicado no anúncio.
Peso	39,5 g	Massa informada na ficha do produto.
Material do quadro frontal	Zinco moldado sob pressão com verniz preto	Material e acabamento do quadro frontal.
Acabamento	Fosco	Acabamento informado no anúncio.
Material do protetor frontal	Vidro transparente, sem coloração	Material da janela frontal.
Material da vedação	FPM, 75 ±5 Shore A	Material e dureza informados para a vedação.
Material dos parafusos	Aço inoxidável	Material dos parafusos de montagem.

Montagem e instalação
Kit de parafusos	4 × M3 × 8 mm	Parafusos indicados para a montagem e incluídos no kit.
Torque de aperto dos parafusos	0,6 Nm	Valor de aperto informado para os parafusos.
Nota sobre medição após instalação	A medição de distância pode ser alterada em até +5 mm	A alteração influencia as especificações de precisão; a ficha informa que a reprodutibilidade permanece inalterada.
Condição da janela frontal	Sujeira ou riscos podem piorar a reprodutibilidade e a exatidão	Limitação descrita nas notas de instalação do fabricante.

Conteúdo do kit e identificação regulatória
Composição do kit	1 capa de proteção e 4 parafusos de cabeça Phillips	Conteúdo informado nos dados básicos do anúncio.
NCM	8538.90.90	Código informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: a E21171 é uma capa de proteção mecânica e não possui conexão elétrica especificada.

Processo Não se aplica: não é uma conexão de processo. A fixação mecânica é feita por quatro parafusos M3 × 8 mm incluídos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação como capa frontal em sensor O1D, respeitando as dimensões e a fixação especificadas.	✓	A ficha identifica o produto como capa de proteção para O1D e informa quatro parafusos M3 × 8 mm.
Conexão elétrica, interface ou protocolo de comunicação.	✗	O produto é um acessório mecânico; não há conexão elétrica, interface ou protocolo informado.
Uso em outro modelo de sensor sem confirmação do fabricante.	✗	A documentação fornecida identifica a aplicação para O1D e não lista outros modelos compatíveis.
Aplicação em que a medição de distância não pode sofrer alteração após instalar a capa.	✗	A ficha informa possível alteração de até +5 mm na medição de distância, com influência nas especificações de precisão.

INSTALAÇÃO

Como instalar o Capa de proteção frontal IFM E21171 para sensor O1D, vidro transparente, quadro de zinco com verniz preto, 42 × 4,6 × 42 mm

Confirme que o sensor a receber a capa é do modelo O1D e verifique a compatibilidade da montagem.
Confira se a capa, a janela de vidro e a vedação estão limpas e sem danos visíveis.
Posicione a capa frontal alinhada à face do sensor, sem forçar ou riscar a janela.
Instale os quatro parafusos M3 × 8 mm incluídos, utilizando ferramenta adequada à cabeça Phillips.
Aperte os parafusos a 0,6 Nm, conforme o valor informado na ficha.
Após a montagem, verifique a medição de distância e considere a possível alteração de até +5 mm; mantenha a janela limpa e sem riscos.

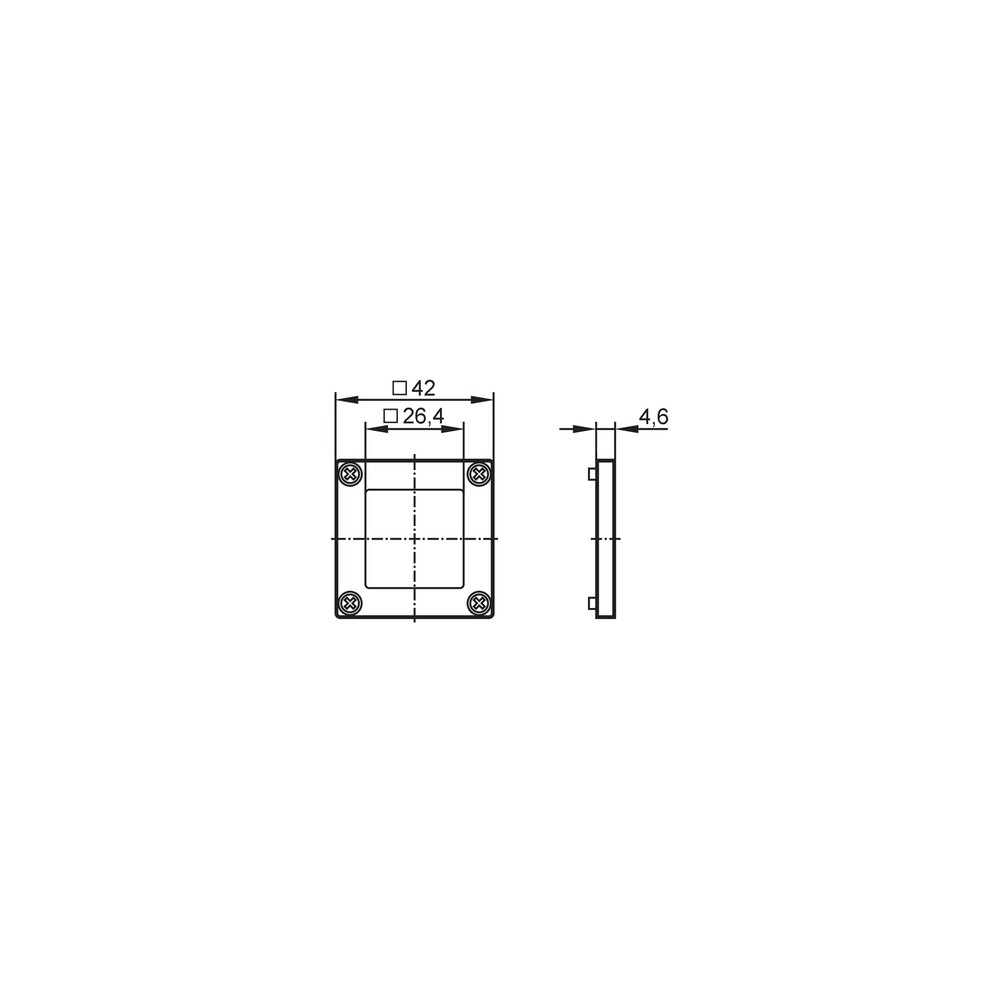

Desenho Dimensional

ACESSÓRIOS

1 capa de proteção frontal
4 parafusos de cabeça Phillips M3 × 8 mm, em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A medição de distância apresenta diferença após a montagem da capa.	A instalação pode alterar o valor medido em até +5 mm e influenciar as especificações de precisão.	Compare a medição antes e depois da montagem e confira a instalação e o alinhamento da capa; considere o desvio indicado na ficha.
A medição apresenta piora de reprodutibilidade ou exatidão.	A janela frontal pode estar suja ou riscada.	Inspecione a janela de vidro e verifique se há sujeira ou riscos; limpe com cuidado e avalie novamente a medição.
A capa não assenta corretamente na montagem.	Pode haver desalinhamento ou incompatibilidade entre a peça e a montagem do sensor.	Confirme que a aplicação é no O1D e verifique posição, dimensões e assentamento antes de apertar os parafusos.
Há dificuldade em concluir a fixação ou a montagem não fica firme.	Parafusos incorretos, aperto inadequado ou montagem desalinhada podem impedir a fixação conforme especificado.	Confira se estão sendo usados os quatro parafusos M3 × 8 mm incluídos e aplique o torque de 0,6 Nm indicado na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E21171 — português (Datasheet) Desenho em escala IFM E21171 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E21171 e para qual sensor ela serve?

É uma capa de proteção frontal identificada para o sensor O1D. Sua função é cobrir a região frontal do sensor com uma janela de vidro transparente.

O que vem junto com a capa E21171?

A embalagem contém uma capa de proteção e quatro parafusos de cabeça Phillips. Os parafusos especificados são M3 × 8 mm e de aço inoxidável.

A E21171 serve para qualquer sensor IFM?

A ficha identifica a aplicação para o sensor O1D e não lista outros modelos compatíveis. Para outro sensor, confirme a compatibilidade com a IFM antes da compra.

Posso usar essa capa em um sensor que não seja O1D?

A ficha não confirma compatibilidade com modelos diferentes do O1D. Não presuma compatibilidade mecânica com outro sensor sem validação do fabricante.

A medição mudou depois que instalei a capa; isso indica defeito?

Não necessariamente: a ficha informa que a instalação pode alterar a medição de distância em até +5 mm e influenciar a precisão. Compare a leitura com a condição de montagem e verifique o alinhamento.

A leitura ficou menos estável ou precisa; o que devo verificar primeiro?

Verifique se a janela frontal está suja ou riscada, pois essas condições podem piorar a reprodutibilidade e a exatidão. Inspecione também o posicionamento da capa.

É melhor comprar a capa completa ou procurar parafusos avulsos?

A E21171 é fornecida como uma peça com quatro parafusos de montagem incluídos. A ficha não informa a disponibilidade nem a especificação de parafusos avulsos como alternativa.

Qual a diferença entre esta capa e uma proteção de outro modelo?

A E21171 é identificada para O1D e tem dimensões e fixação próprias informadas na ficha. Não há dados fornecidos para comparar com capas de outros modelos.

Qual torque e ferramenta devo usar na instalação?

A ficha especifica torque de aperto de 0,6 Nm para os parafusos. O conteúdo informa parafusos de cabeça Phillips; não especifica um modelo de ferramenta.

Como devo cuidar da janela frontal depois da instalação?

Mantenha a janela de vidro limpa e evite riscá-la. A ficha alerta que sujeira ou riscos podem piorar a reprodutibilidade e a exatidão.

GLOSSÁRIO TÉCNICO

Reprodutibilidade

Capacidade de obter leituras repetíveis nas mesmas condições. A ficha informa que permanece inalterada após a instalação da capa. (Ref.: nota de instalação)

Exatidão

Grau de proximidade entre o valor medido e o valor de referência; pode ser afetada por sujeira ou riscos na janela frontal. (Ref.: nota de instalação)

Medição de distância

Valor de distância medido pelo sensor; a instalação da capa pode alterá-lo em até +5 mm. (Ref.: nota de instalação)

FPM

Material elastomérico indicado para a vedação da capa. (Ref.: vedação FPM, 75 ±5 Shore A)

Torque de aperto

Momento aplicado ao parafuso durante a fixação; o valor indicado para os parafusos é 0,6 Nm. (Ref.: torque de aperto dos parafusos)
