Capa de Proteção IFM E21133 para Sensor O1D

Pré-visualizar: E21133 IFM - Capa de Proteção Masking Frame para Sensor O1D 42x42mm Preto

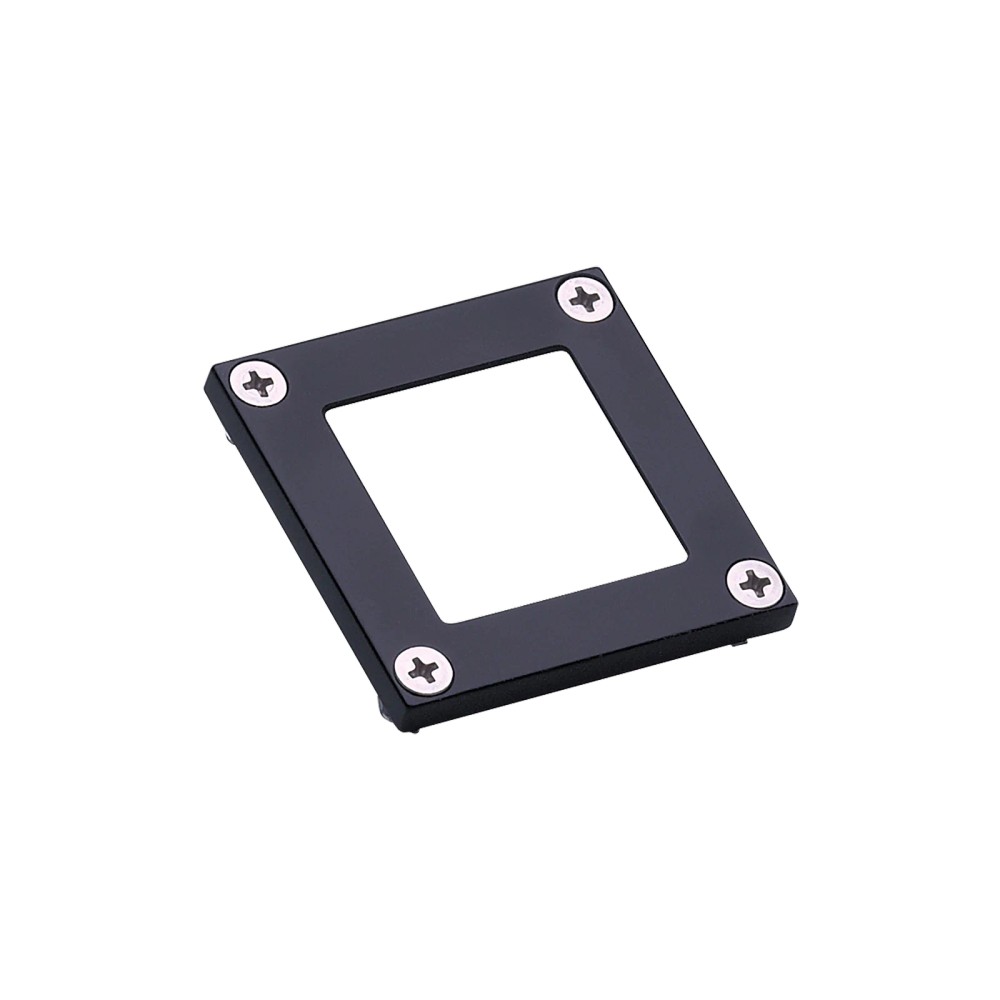

E21133 IFM - Capa de Proteção Masking Frame para Sensor O1D 42x42mm Preto

Imagem meramente ilustrativa

R$ 354,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21133
EAN: 4021179078665
NCM do produto: 39269090

Destaques do Produto Modelo E21133...mais

Fechar menu

Saiba mais sobre: "E21133 IFM - Capa de Proteção Masking Frame para Sensor O1D 42x42mm Preto"

Destaques do Produto

Modelo

E21133

Sensor indicado

O1D

Dimensões

42 × 4,6 × 42 mm

Material da janela frontal

PMMA transparente

Fixação fornecida

4 parafusos M3 × 8 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E21133 IFM – Capa de Proteção Masking Frame para Sensor O1D, 42 × 42 mm, preta

A E21133 é uma capa de proteção tipo masking frame para sensor O1D. O conjunto reúne quadro frontal de zinco moldado sob pressão com verniz preto, protetor frontal transparente de PMMA e vedação de FPM. Mede 42 × 4,6 × 42 mm e acompanha quatro parafusos de aço inoxidável. A instalação pode alterar a medição da distância em até +5 mm, afetando a precisão.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Capa de proteção / masking frame
Compatibilidade indicada no nome do produto	Sensor O1D
Código do produto	E21133
Dimensões	42 × 4,6 × 42 mm
Formato e cor	Quadrado; preto fosco
Quadro frontal	Zinco moldado sob pressão com verniz preto
Protetor frontal	PMMA transparente
Vedação	FPM, 75 Shore A
Parafusos inclusos	4 × M3 × 8 mm, aço inoxidável
Peso informado no cadastro	36,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que utilizem sensor da família O1D e exijam a capa de proteção E21133, conforme compatibilidade indicada no nome e na descrição do produto.
Montagens em que as dimensões de 42 × 4,6 × 42 mm e a fixação por quatro parafusos M3 × 8 mm sejam adequadas.
Instalações em que seja possível verificar e considerar o possível desvio de medição indicado pelo fabricante após a montagem.

⚠ Considere outro se precisa de:

Não selecionar para sensores diferentes do O1D sem confirmação do fabricante ou verificação da compatibilidade dimensional; a ficha não lista outros modelos compatíveis.
Não usar como substituto de um sensor, de uma conexão elétrica ou de uma interface de comunicação: trata-se de uma capa de proteção.
Não presumir que a instalação mantém inalterada a precisão original: a ficha informa possível alteração de até +5 mm no valor medido da distância.

APLICAÇÕES E USO

Aplicação identificada pelo fabricante: montagem da capa de proteção E21133 em sensor O1D. Verifique dimensões e fixação no conjunto antes da instalação.
Possibilidade de uso: proteger a região frontal do sensor em uma montagem compatível; essa descrição é uma inferência a partir do tipo de produto, não uma condição ambiental ou grau de proteção especificado.
Limitação documentada: a instalação pode alterar a medição da distância em até +5 mm e, portanto, influenciar a precisão. A ficha não informa grau IP, temperatura de operação ou resistência química.

COMO ESCOLHER

Antes de comprar o E21133 IFM – Capa de Proteção Masking Frame para Sensor O1D, 42 × 42 mm, preta, verifique estes pontos:

Escolha a E21133

Quando a aplicação utiliza sensor O1D e requer a capa com dimensões de 42 × 4,6 × 42 mm e montagem pelos quatro parafusos M3 × 8 mm fornecidos.

Verifique antes de instalar

Considere o possível deslocamento de até +5 mm no valor medido da distância. A ficha informa que esse desvio influencia a precisão, embora a reprodutibilidade permaneça inalterada.

Busque confirmação para outras versões

Se o sensor não for O1D ou se as dimensões e a fixação não coincidirem com a montagem, confirme a compatibilidade com a IFM. A ficha não relaciona outras versões nem apresenta uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Capa de proteção / masking frame	Acessório de proteção; não é um sensor nem um componente de conexão elétrica.
Modelo, SKU e Part Number	E21133	Código de identificação do produto.
GTIN	4021179078665	Código global de identificação informado no cadastro.
Marca	IFM	Fabricante indicado no anúncio.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
Peso	36,2 g	Valor do cadastro do produto.
NCM	3926.90.90	Classificação fiscal apresentada no cadastro; não é uma especificação de desempenho.

Aplicação e compatibilidade
Sensor indicado	O1D	A descrição do produto identifica a capa como destinada ao sensor O1D; não são listados outros modelos.

Dados mecânicos e materiais
Dimensões	42 × 4,6 × 42 mm	Dimensões informadas para a capa.
Formato	Quadrado	Geometria declarada no anúncio.
Cor e acabamento	Preto; fosco	Características visuais declaradas.
Material do quadro frontal	Zinco moldado sob pressão com verniz preto	Material e acabamento do quadro frontal.
Material do protetor frontal	PMMA transparente, sem coloração	Material da janela frontal.
Material da vedação	FPM, 75 ±5 Shore A	Material e dureza indicados no cadastro técnico.
Material dos parafusos	Aço inoxidável	Material da fixação fornecida.
Kit de fixação	4 × M3 × 8 mm	Parafusos indicados para montagem; confirme a adequação ao conjunto instalado.

Instalação e efeito sobre a medição
Alteração possível na medição da distância	Até +5 mm	A colocação da capa pode alterar o valor medido; a ficha informa que o desvio influencia a precisão.
Reprodutibilidade após a instalação	Permanece inalterada, segundo a nota de instalação	Informação do fabricante associada ao desvio de medição causado pela instalação.
Condição da janela frontal	Sujeira ou riscos podem piorar a reprodutibilidade e a exatidão	Manter a janela frontal limpa e sem riscos conforme a nota de instalação.

COMPATIBILIDADE

Comunicação

• Não aplicável: a E21133 é uma capa de proteção, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; não é um componente elétrico ou sensor.

Processo Não possui conexão de processo. A fixação indicada é mecânica, por quatro parafusos M3 × 8 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de capa de proteção em sensor O1D, com dimensões e fixação correspondentes.	✓	O produto é identificado como masking frame para sensor O1D e inclui quatro parafusos M3 × 8 mm.
Conexão elétrica, transmissão de sinal ou comunicação com protocolo industrial.	✗	A E21133 é uma capa de proteção e a ficha não especifica funções ou conexões elétricas e de comunicação.
Uso em sensor de outro modelo sem confirmação dimensional ou do fabricante.	✗	A ficha identifica o O1D, mas não documenta compatibilidade com outros modelos; confirme antes da montagem.
Aplicação que exige que a instalação não altere o valor de medição da distância.	✗	A ficha informa possível alteração de até +5 mm no valor medido da distância após instalar a capa.

INSTALAÇÃO

Como instalar o E21133 IFM – Capa de Proteção Masking Frame para Sensor O1D, 42 × 42 mm, preta

Confirme que o sensor a receber a capa é do tipo O1D e que a montagem corresponde às dimensões do produto.
Consulte o datasheet e o desenho em escala antes de iniciar a montagem.
Inspecione o protetor frontal transparente e a vedação; evite instalar com a janela suja ou riscada.
Posicione a capa alinhada ao conjunto do sensor, sem forçar as peças.
Fixe utilizando os quatro parafusos M3 × 8 mm fornecidos.
Após a instalação, confira a medição da distância e considere o possível desvio de até +5 mm; mantenha a janela frontal limpa e sem riscos.

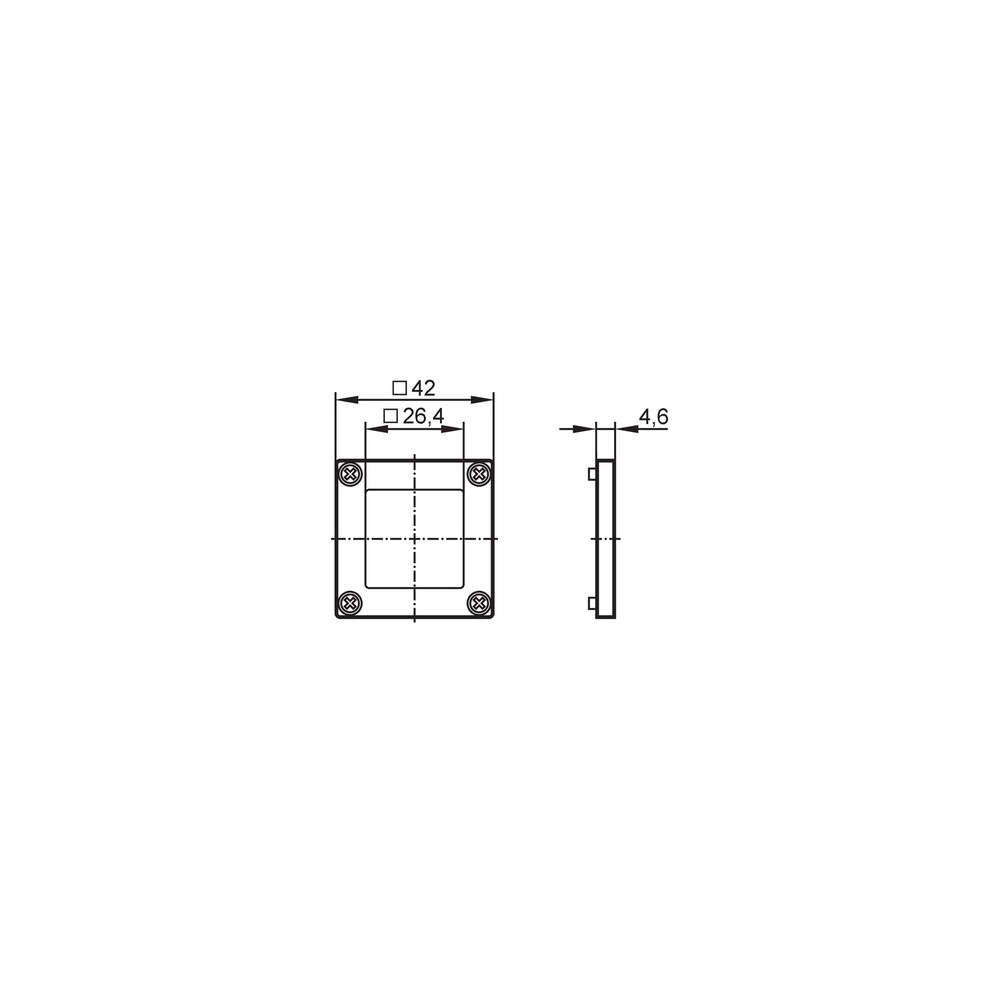

Desenho Dimensional

ACESSÓRIOS

1 capa de proteção E21133
4 parafusos de cabeça Phillips M3 × 8 mm, em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor medido da distância muda depois da instalação.	A colocação da capa pode alterar a medição em até +5 mm, conforme a nota técnica.	Compare a leitura antes e depois da montagem e verifique se a diferença está relacionada à instalação; considere o desvio ao avaliar a precisão.
A medição apresenta piora de exatidão ou reprodutibilidade.	Sujeira ou riscos na janela frontal podem prejudicar esses resultados.	Inspecione a janela frontal quanto a sujeira e riscos e confira sua condição antes de atribuir o problema a outro componente.
A capa não se alinha ou não assenta na montagem.	O modelo do sensor ou as dimensões da montagem podem não corresponder ao conjunto indicado para a E21133.	Confirme a identificação O1D, as dimensões de 42 × 4,6 × 42 mm e a posição dos pontos de fixação; não force a montagem.
A fixação não prende corretamente.	Os parafusos utilizados podem não corresponder aos quatro M3 × 8 mm fornecidos ou podem não estar posicionados corretamente.	Confira a quantidade e a especificação dos parafusos do kit, além do alinhamento da capa com os pontos de fixação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E21133 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a E21133 e para qual sensor ela foi indicada?

É uma capa de proteção tipo masking frame indicada para sensor O1D. Não é um sensor nem um componente elétrico.

O que vem junto com a capa?

O conjunto contém uma capa de proteção e quatro parafusos de cabeça Phillips M3 × 8 mm em aço inoxidável.

Posso instalar essa capa em um sensor que não seja O1D?

A ficha identifica a E21133 para O1D e não relaciona outros modelos. Para outro sensor, confirme a compatibilidade com o fabricante antes da montagem.

A E21133 substitui uma janela ou protetor de outro material?

A ficha especifica protetor frontal transparente de PMMA. Não há informação que confirme substituição por outro tipo ou material de janela.

A distância medida mudou depois que instalei a capa; isso significa que ela está com defeito?

Não necessariamente: a instalação pode alterar o valor medido da distância em até +5 mm. Confira a medição e considere esse efeito antes de avaliar uma falha.

A leitura ficou menos repetível ou precisa; o que devo verificar antes de trocar a capa?

Verifique se a janela frontal está suja ou riscada, pois isso pode piorar a reprodutibilidade e a exatidão. Confira também se a montagem está alinhada.

É melhor comprar só a capa ou procurar as peças separadas?

A ficha informa o conjunto com uma capa e quatro parafusos M3 × 8 mm. Não apresenta opções de venda avulsa para os componentes.

Devo escolher a E21133 ou outra versão?

Escolha a E21133 quando a aplicação corresponder ao sensor O1D e à montagem indicada. A ficha não identifica versões alternativas; consulte a IFM se precisar de outro formato ou compatibilidade.

Como devo instalar e cuidar da janela frontal?

Use os quatro parafusos fornecidos, alinhe a capa sem forçar e verifique a leitura após a montagem. Evite sujeira e riscos na janela frontal.

A capa tem conexão elétrica ou protocolo para ligar ao sensor?

Não; a E21133 é um acessório mecânico e a ficha não especifica conexão elétrica ou protocolo. A fixação informada é feita por parafusos.

GLOSSÁRIO TÉCNICO

Masking frame

Moldura ou capa frontal aplicada ao sensor; neste produto, identifica a capa de proteção para O1D. (Ref.: tipo de produto)

PMMA

Material transparente especificado para o protetor frontal da capa. (Ref.: material do protetor frontal)

FPM

Material elastomérico indicado para a vedação do produto. (Ref.: vedação, 75 ±5 Shore A)

Shore A

Escala de dureza indicada para a vedação. (Ref.: FPM, 75 ±5 Shore A)

Reprodutibilidade

Capacidade de repetir resultados de medição sob as condições de uso; a nota de instalação informa que permanece inalterada apesar do possível desvio na medição da distância. (Ref.: nota de instalação)
