Kit de Montagem IFM E21084 - Proteção para Sensores O5

Pré-visualizar: E21084 IFM - Kit de Montagem com Proteção Sensores Optoeletrônicos O5 Aço Inoxidável

E21084 IFM - Kit de Montagem com Proteção Sensores Optoeletrônicos O5 Aço Inoxidável

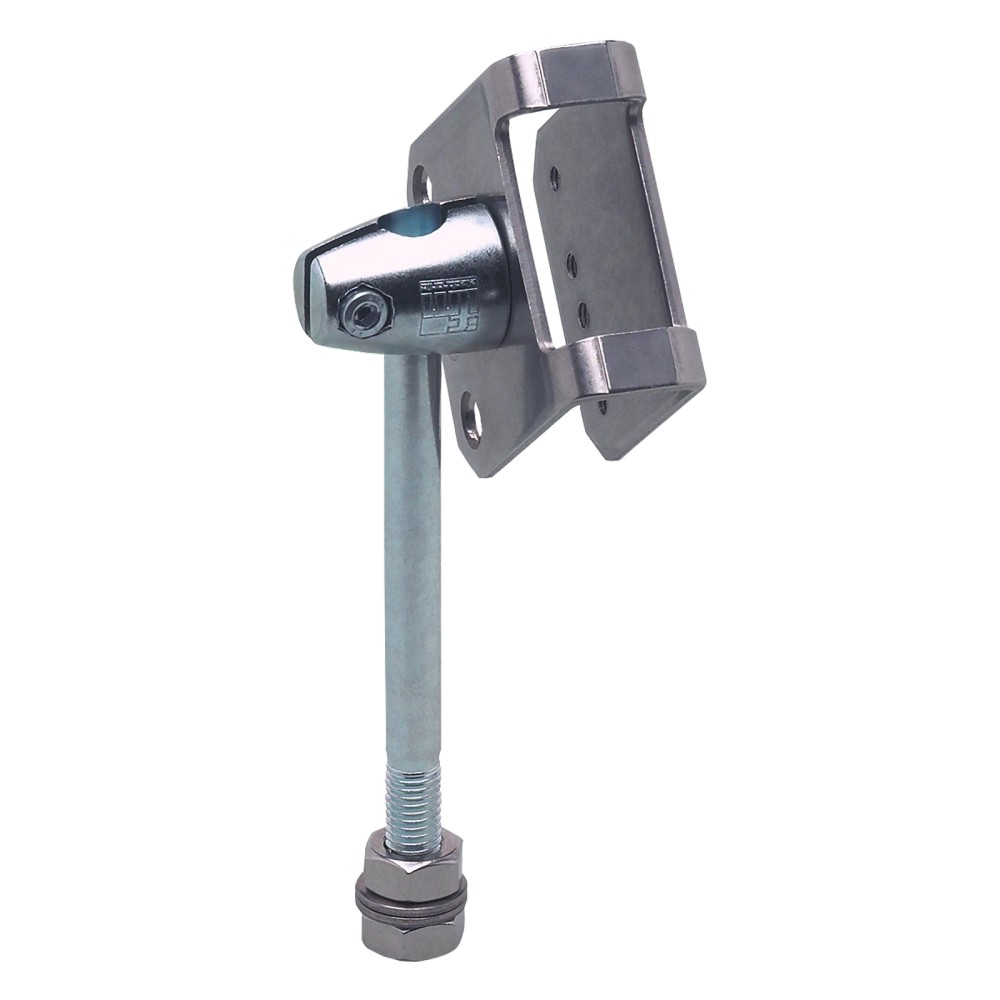

Imagem meramente ilustrativa

R$ 158,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E21084
EAN: 4021179052825
NCM do produto: 73269090

Destaques do Produto Sensor associado...mais

Fechar menu

Saiba mais sobre: "E21084 IFM - Kit de Montagem com Proteção Sensores Optoeletrônicos O5 Aço Inoxidável"

Destaques do Produto

Sensor associado

Sensores optoeletrônicos do tipo O5

Tipo de produto

Kit de montagem com proteção do aparelho

Instalação

Montagem em superfície

Rosca de montagem

M10

Material principal

Aço inoxidável 1.4571 (316Ti)

Conteúdo

Conjunto de fixação incluído; consulte a lista de acessórios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E21084 IFM — Kit de montagem com proteção para sensores optoeletrônicos O5, em aço inoxidável

O E21084 é um kit de montagem com proteção do aparelho destinado a sensores optoeletrônicos da família O5. A montagem é em superfície, com rosca M10. O conjunto utiliza aço inoxidável 1.4571 (316Ti) e cilindro de fixação em zinco moldado sob pressão.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E21084
Marca	ifm
Aplicação indicada	Sensores optoeletrônicos do tipo O5
Função	Montagem e proteção do aparelho
Método de montagem	Superfície
Rosca de montagem	M10
Material principal	Aço inoxidável 1.4571 (316Ti)
Material do cilindro de fixação	Zinco moldado sob pressão
Quantidade por embalagem	1 peça
Peso	345,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem e proteção de sensores optoeletrônicos do tipo O5, conforme a indicação do fabricante.
Instalações que utilizem montagem em superfície e fixação com rosca M10.

⚠ Considere outro se precisa de:

Não selecione este kit para sensores de outra família sem confirmar a compatibilidade mecânica na documentação da ifm.
Não trate o conjunto como uma conexão elétrica ou como um sensor: sua função informada é montagem e proteção do aparelho.

APLICAÇÕES E USO

Uso indicado pelo fabricante: montagem com proteção de sensores optoeletrônicos do tipo O5.
Possibilidade de uso em uma instalação de superfície com fixação M10, desde que o sensor seja do tipo O5 e a geometria da montagem corresponda ao desenho técnico; confirme as dimensões antes da instalação.
A ficha não informa grau de proteção ambiental, limites de temperatura ou resistência a agentes químicos; consulte a documentação do fabricante para validar essas condições de operação.

COMO ESCOLHER

Antes de comprar o E21084 IFM — Kit de montagem com proteção para sensores optoeletrônicos O5, em aço inoxidável, verifique estes pontos:

Escolha o E21084

Quando o aparelho a montar for um sensor optoeletrônico do tipo O5 e a instalação exigir o conjunto de montagem e proteção indicado, com fixação em superfície e rosca M10.

Verifique outra configuração

Se o sensor não for do tipo O5 ou se a instalação não corresponder à montagem em superfície com M10, confirme dimensões e compatibilidade mecânica na documentação oficial antes de selecionar um acessório diferente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto / SKU	E21084	Identificação do produto na ficha.
GTIN	4021179052825	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
Designação do modelo	O5 PROTECTIVE BRACKET ROD	Designação informada para o kit.
Tipo de produto	Kit de montagem com proteção para sensores optoeletrônicos	Categoria funcional do item.
Aplicação	Sensores optoeletrônicos do tipo O5	Família de sensores indicada para o conjunto.
Função	Montagem e proteção do aparelho	Finalidade declarada do produto.

Dados mecânicos
Método de montagem	Superfície	Método de instalação informado.
Rosca de montagem	M10	Especificação mecânica indicada para a montagem.
Material principal	Aço inoxidável 1.4571 (316Ti)	Material informado para o suporte.
Material do cilindro de fixação	Zinco moldado sob pressão	Material informado para o cilindro de fixação.
Peso	345,5 g	Massa do produto indicada na ficha.

Fornecimento e identificação logística
Quantidade por embalagem	1 peça	Quantidade indicada por pacote.
Componentes incluídos	1 parafuso cilíndrico M10 x 120 mm; 2 porcas M10; 2 arruelas; 2 parafusos cilíndricos M5 x 16 mm	Componentes listados para o conjunto.
NCM	7326.90.90	Código informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E21084 é um acessório mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não aplicável; a ficha identifica o produto como kit de montagem e proteção, sem conexão elétrica especificada.

Processo Não aplicável. A conexão mecânica informada é montagem em superfície com rosca M10.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica de sensor optoeletrônico do tipo O5 em superfície, com fixação M10.	✓	A aplicação para sensores O5, o método de montagem em superfície e a rosca M10 constam na ficha.
Conexão elétrica, transmissão de sinal ou comunicação com controlador.	✗	O produto é um kit mecânico de montagem e proteção; não há função elétrica, interface ou protocolo informado.
Montagem de sensor que não seja do tipo O5.	✗	A compatibilidade indicada é para tipos O5. A ficha não comprova compatibilidade mecânica com outras famílias; confirme com a documentação ifm.

INSTALAÇÃO

Como instalar o E21084 IFM — Kit de montagem com proteção para sensores optoeletrônicos O5, em aço inoxidável

Confirme na identificação do sensor que ele pertence ao tipo O5.
Confira no desenho dimensional a geometria do suporte e os pontos de montagem necessários.
Verifique se a superfície de instalação e a fixação prevista correspondem à montagem em superfície com rosca M10.
Identifique os componentes do kit: parafuso M10 x 120 mm, porcas M10, arruelas e parafusos M5 x 16 mm.
Posicione o suporte e o sensor conforme a configuração mecânica indicada pelo fabricante, sem forçar os componentes.
Após a fixação, verifique o assentamento do sensor e a estabilidade mecânica do conjunto antes de colocar a instalação em operação.

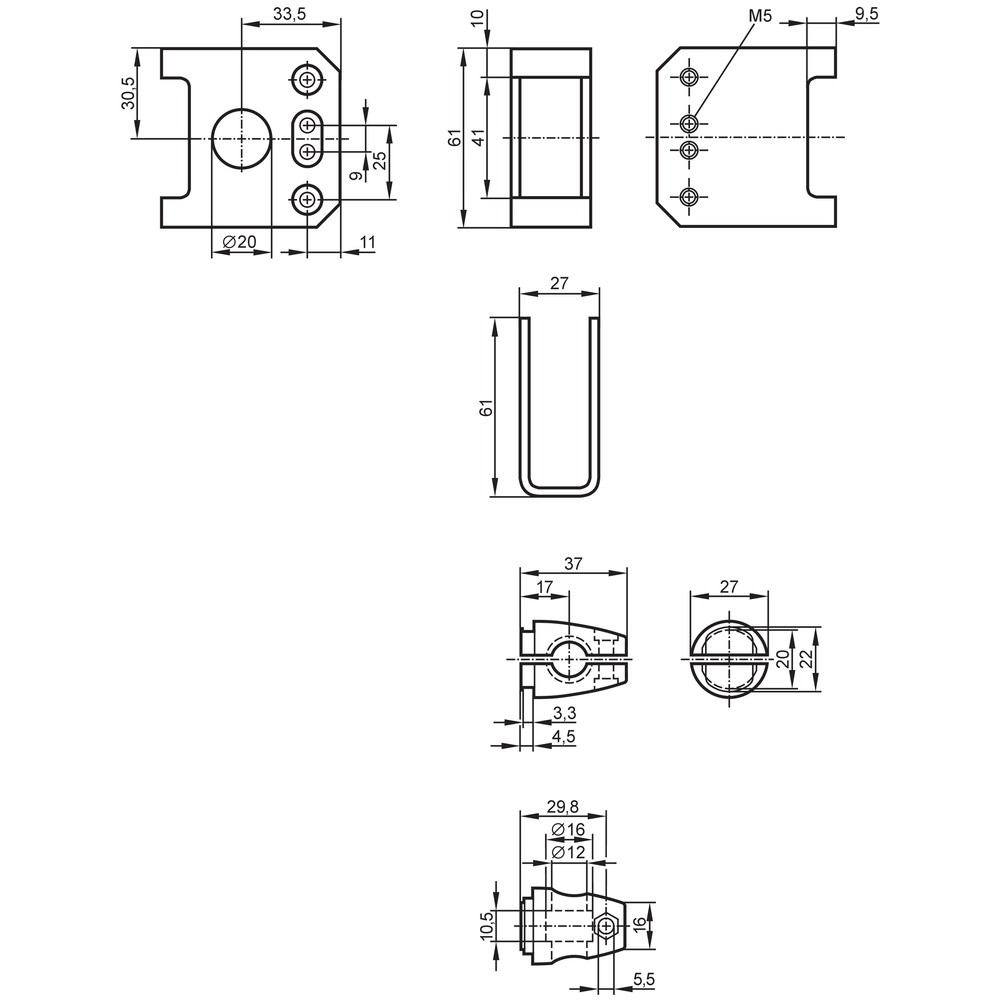

Desenho Dimensional

ACESSÓRIOS

1 parafuso cilíndrico M10 x 120 mm
2 porcas M10
2 arruelas
2 parafusos cilíndricos M5 x 16 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não se fixa à superfície prevista.	A instalação pode não corresponder à montagem em superfície com rosca M10 indicada para o kit.	Confira a rosca e a configuração da superfície e compare a montagem com o desenho dimensional do E21084.
O sensor não se acomoda corretamente no suporte.	Pode haver incompatibilidade entre o sensor instalado e a família O5 indicada para este kit.	Verifique a identificação do sensor e confirme se é do tipo O5; consulte o desenho e a documentação ifm para validar o encaixe.
O suporte apresenta folga após a montagem.	Pode haver componente de fixação ausente ou fixação inadequada do conjunto.	Confira se todos os elementos listados no kit estão presentes e se a montagem corresponde ao desenho do fabricante.
Os componentes de fixação não correspondem aos pontos de montagem disponíveis.	A configuração da instalação pode diferir das roscas e dos componentes previstos para o conjunto.	Compare as dimensões e os pontos de fixação com o desenho dimensional; não force parafusos ou roscas incompatíveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E21084 em português (Datasheet) Desenho em escala E21084 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E21084 e para quem serve?

É um kit mecânico de montagem com proteção destinado a sensores optoeletrônicos do tipo O5. A ficha indica montagem em superfície com rosca M10.

O que vem no kit E21084?

O conjunto inclui um parafuso cilíndrico M10 x 120 mm, duas porcas M10, duas arruelas e dois parafusos cilíndricos M5 x 16 mm.

Posso usar o E21084 em um sensor que não seja da família O5?

A compatibilidade informada é para sensores do tipo O5. A ficha não confirma o encaixe em outras famílias; valide a compatibilidade mecânica com a documentação ifm antes da montagem.

O E21084 serve para fazer a ligação elétrica do sensor?

Não. Ele é descrito como kit de montagem e proteção; a ficha não informa conexão elétrica, pinagem ou função de comunicação.

O sensor ficou desalinhado depois da instalação; o que devo conferir?

Confira se o sensor é do tipo O5 e se o suporte está montado conforme o desenho dimensional. Verifique também o assentamento dos componentes, sem forçar o conjunto.

O suporte está com folga: preciso trocar o kit?

Não necessariamente. Antes de substituir, confira se os componentes incluídos estão presentes e se a fixação corresponde à montagem em superfície M10 indicada.

É melhor comprar o kit completo ou somente parafusos avulsos?

O E21084 é fornecido como um conjunto de montagem e proteção com os componentes de fixação listados. A ficha não especifica a venda ou a compatibilidade de peças avulsas como substitutas do kit.

Qual é a diferença entre este kit e um suporte para outra família de sensor?

O E21084 é indicado para sensores optoeletrônicos O5. Para outra família, selecione somente após confirmar a compatibilidade mecânica na documentação do fabricante.

Como instalo o E21084 sem danificar o conjunto?

Compare a instalação com o desenho dimensional e utilize os componentes fornecidos nos respectivos pontos de fixação. A ficha não informa torque de aperto; consulte a documentação ifm para esse dado.

O E21084 tem conexão ou manutenção elétrica prevista?

Não há conexão elétrica ou procedimento de manutenção elétrica informado, pois o produto é um acessório mecânico. Para inspeção, verifique o assentamento e a fixação conforme o desenho do fabricante.

GLOSSÁRIO TÉCNICO

Montagem em superfície

Método de fixação do conjunto diretamente a uma superfície, conforme indicado na ficha. (Ref.: método de montagem: superfície)

Rosca M10

Especificação de rosca indicada para a montagem do kit. (Ref.: rosca de montagem: M10)

Aço inoxidável 1.4571 (316Ti)

Material declarado para o componente principal do conjunto. (Ref.: material principal)

Zinco moldado sob pressão

Material indicado para o cilindro de fixação. (Ref.: material do cilindro de fixação)

Proteção do aparelho

Função declarada do suporte em relação ao sensor montado; a ficha não especifica grau de proteção IP. (Ref.: função: montagem e proteção)
