Kit de Montagem IFM E20873 para Sensores M30

Pré-visualizar: E20873 IFM - Kit de Montagem para Sensor Sensores de Posição M30 Aço Inoxidável

E20873 IFM - Kit de Montagem para Sensor Sensores de Posição M30 Aço Inoxidável

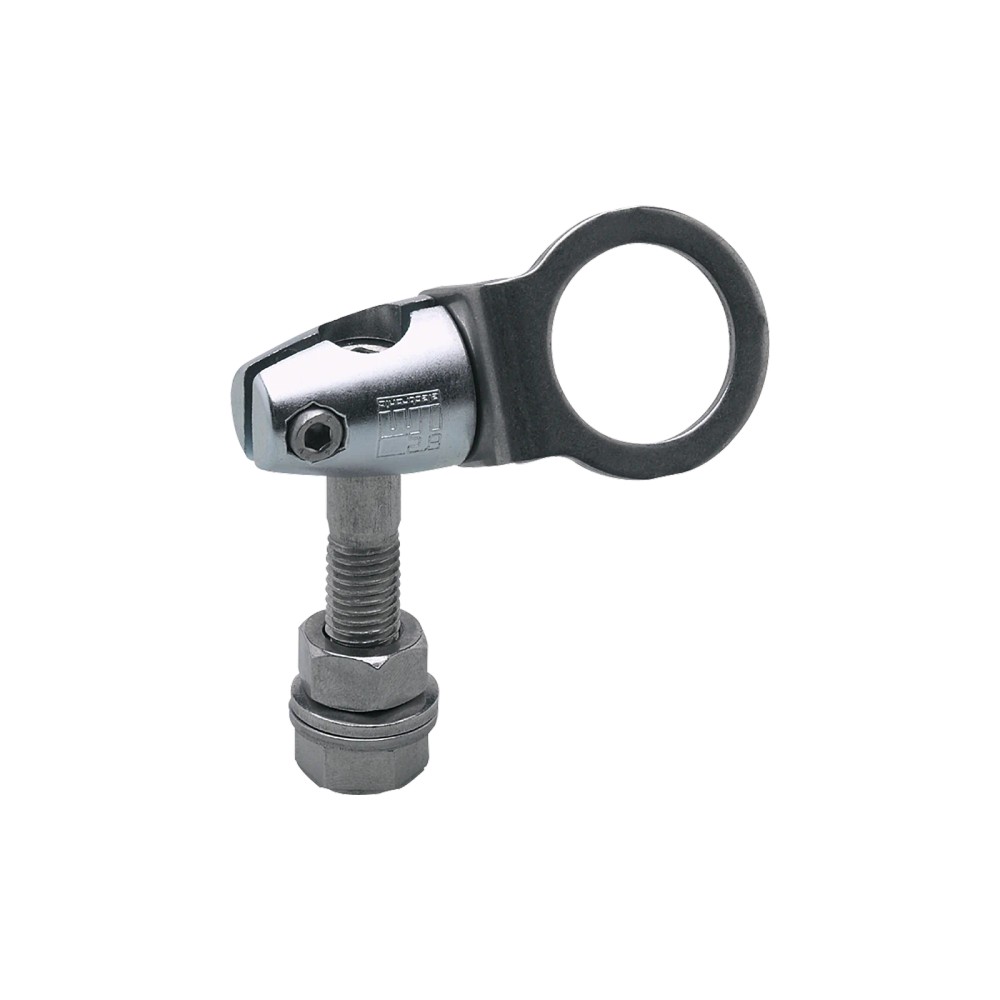

Imagem meramente ilustrativa

R$ 103,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20873
EAN: 4021179050715
NCM do produto: 73269090

Destaques do Produto SKU E20873...mais

Fechar menu

Saiba mais sobre: "E20873 IFM - Kit de Montagem para Sensor Sensores de Posição M30 Aço Inoxidável"

Destaques do Produto

SKU

E20873

Formato de aplicação

Sensor de posição M30

Diâmetro

30,2 mm

Montagem

Superfície, com cilindro de aperto

Conexão de fixação

Componentes M12; conferir medidas e desenho do fabricante

Material do elemento de fixação

Aço inoxidável 1.4571 (316Ti)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20873 IFM – Kit de Montagem para Sensor de Posição M30 em Aço Inoxidável

O IFM E20873 é um kit de montagem para sensores de posição M30, identificado como SYSTEM COMPONENT M30 BOLT. Destina-se à montagem em superfície por meio de cilindro de aperto. O conjunto inclui elemento de fixação em aço inoxidável 1.4571 (316Ti) e componentes de fixação especificados para montagem M12. O diâmetro informado é 30,2 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Kit de montagem para sensores de posição
Modelo	SYSTEM COMPONENT M30 BOLT
Aplicação informada	Sensores de posição M30
Diâmetro	30,2 mm
Método de montagem	Superfície; cilindro de aperto
Elemento de fixação	Aço inoxidável 1.4571 (316Ti)
Cilindro de fixação	Zinco moldado sob pressão
Material dos componentes adicionais	Aço inoxidável
Conteúdo da embalagem	1 peça
Peso informado	203,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem em superfície de sensores de posição M30, quando o diâmetro de 30,2 mm e a configuração de cilindro de aperto forem compatíveis com o conjunto instalado.
Aplicações que necessitam do kit de fixação identificado pelo fabricante como SYSTEM COMPONENT M30 BOLT.

⚠ Considere outro se precisa de:

Não selecionar sem validar as dimensões e o arranjo mecânico do sensor e do ponto de montagem: a ficha não informa uma lista de modelos de sensores compatíveis.
A ficha não confirma compatibilidade elétrica, protocolos ou uso com dispositivos diferentes de sensores de posição; valide esses requisitos separadamente.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensores de posição M30 por meio do kit de cilindro de aperto, instalado em superfície. A ficha não informa condições ambientais, cargas admissíveis ou modelos específicos de sensores; valide esses requisitos no datasheet e no desenho do fabricante.
Possibilidade a validar: uso em uma estrutura de máquina que aceite a geometria de 30,2 mm e os componentes de fixação listados. Essa aplicação depende da conferência dimensional da montagem e não representa compatibilidade confirmada com um modelo de sensor específico.

COMO ESCOLHER

Antes de comprar o E20873 IFM – Kit de Montagem para Sensor de Posição M30 em Aço Inoxidável, verifique estes pontos:

Escolha o E20873

Quando a aplicação requer um kit de montagem em superfície para sensor de posição M30 e a geometria de 30,2 mm e a configuração de fixação M12 correspondem ao desenho do conjunto.

Consulte o desenho antes de especificar

Se o espaço de instalação, a geometria do sensor ou os pontos de fixação forem determinantes, compare o desenho dimensional oficial com o equipamento e a estrutura. A ficha não relaciona modelos específicos de sensores.

Busque outro arranjo mecânico se necessário

Se o sensor não for M30 ou se a instalação exigir outra geometria ou método de montagem, selecione um acessório cuja documentação declare essa configuração. Os dados fornecidos não especificam alternativas compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Kit de montagem para sensores de posição	Classificação do acessório.
Modelo/designação	SYSTEM COMPONENT M30 BOLT	Designação informada para o conjunto.
Aplicação	Sensores de posição M30	Aplicação indicada na descrição e na designação do produto.
SKU / Part Number	E20873	Código de identificação do produto.
GTIN	4021179050715	Identificador comercial informado na ficha.
Marca	IFM / ifm electronic	Fabricante informado para o produto.

Dados mecânicos e montagem
Diâmetro	30,2 mm	Dimensão informada; conferir o desenho dimensional para validar a geometria da instalação.
Método de montagem	Superfície	Método de montagem registrado na ficha.
Tipo de montagem	Cilindro de aperto	Configuração mecânica indicada para o kit.
Material do elemento de fixação	Aço inoxidável 1.4571 (316Ti)	Material especificado para o elemento de fixação.
Material do cilindro de fixação	Zinco moldado sob pressão	Material informado para o cilindro de fixação.
Material dos componentes adicionais	Aço inoxidável	Material informado para os componentes adicionais.
Peso	203,5 g	Peso indicado nos dados do produto.

Conteúdo da embalagem
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
Parafuso incluído	1 × M12 × 55 mm	Componente de fixação listado como incluído.
Arruelas incluídas	2 × A13	Componentes de fixação listados como incluídos.
Porcas incluídas	2 × M12	Componentes de fixação listados como incluídos.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E20873 é um kit de montagem mecânica; não há protocolo de comunicação especificado.

Conexões

Elétrica Não aplicável. O produto é um acessório de montagem e a ficha não especifica conexão elétrica.

Processo Montagem mecânica em superfície por cilindro de aperto. Aplicação declarada para sensores de posição M30; diâmetro informado de 30,2 mm. Verifique a geometria no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em superfície de sensor de posição M30 cuja geometria corresponda ao desenho do E20873	✓	A aplicação indicada é para sensores de posição M30, com montagem por cilindro de aperto e diâmetro de 30,2 mm.
Instalação que exige conexão elétrica ou protocolo de comunicação fornecido pelo acessório	✗	O E20873 é um kit mecânico; não há conexão elétrica nem protocolo especificado.
Sensor ou estrutura com dimensões e pontos de fixação ainda não conferidos	✗	A ficha não relaciona modelos específicos de sensores nem confirma a geometria de instalações particulares; a compatibilidade deve ser verificada no desenho dimensional.

INSTALAÇÃO

Como instalar o E20873 IFM – Kit de Montagem para Sensor de Posição M30 em Aço Inoxidável

Confirme que o sensor de posição e a instalação correspondem à aplicação M30 indicada para o kit.
Consulte o desenho dimensional oficial e confira o diâmetro de 30,2 mm e a geometria disponível no ponto de montagem.
Posicione o conjunto de acordo com o método de montagem em superfície e a configuração de cilindro de aperto.
Utilize os componentes incluídos conforme a configuração mecânica prevista: parafuso M12 × 55 mm, duas arruelas A13 e duas porcas M12.
Alinhe o conjunto mecanicamente e verifique o assentamento das peças antes de concluir a fixação.
Após a montagem, confira a estabilidade do conjunto e valide o posicionamento do sensor segundo as instruções do fabricante do sensor.

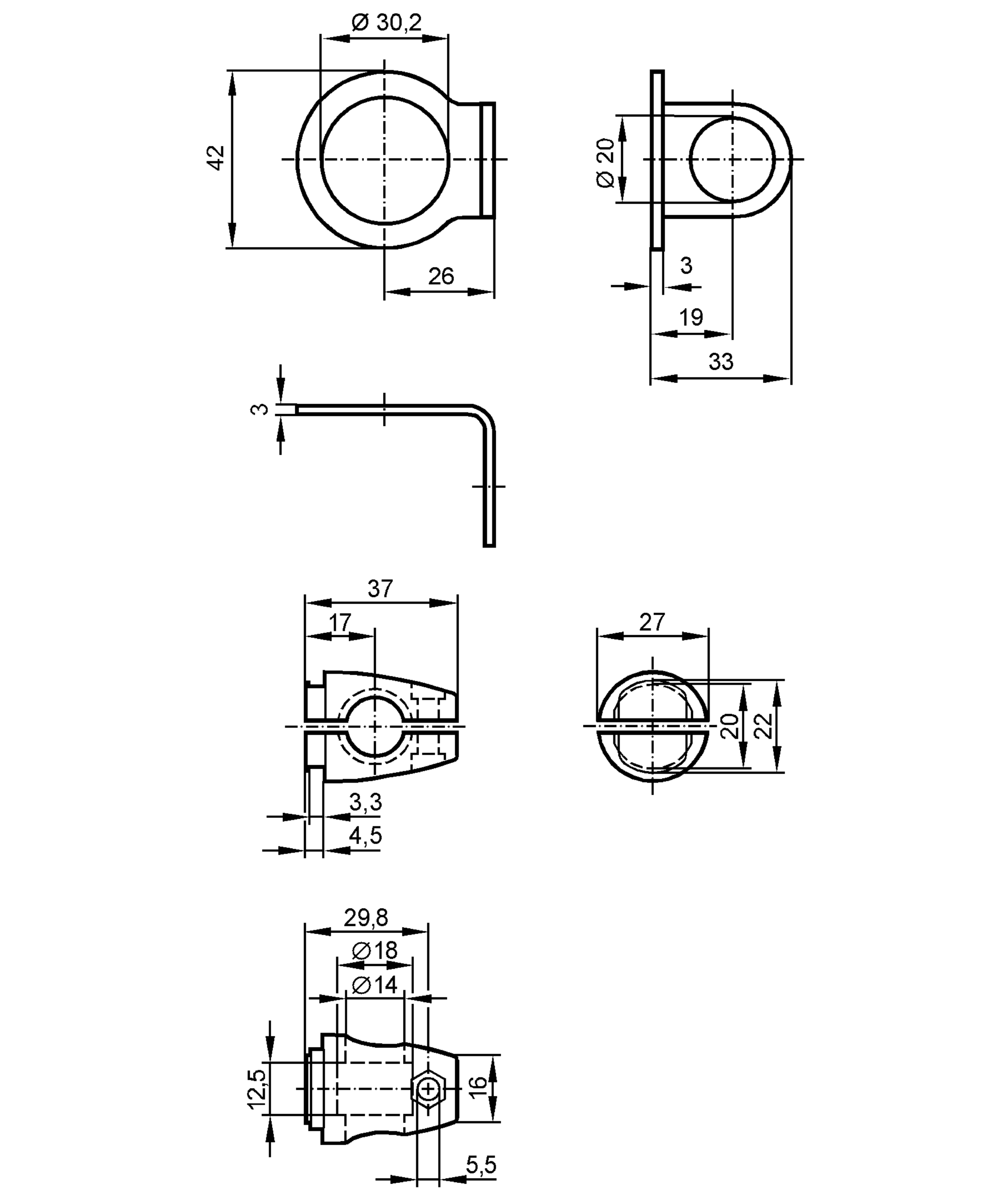

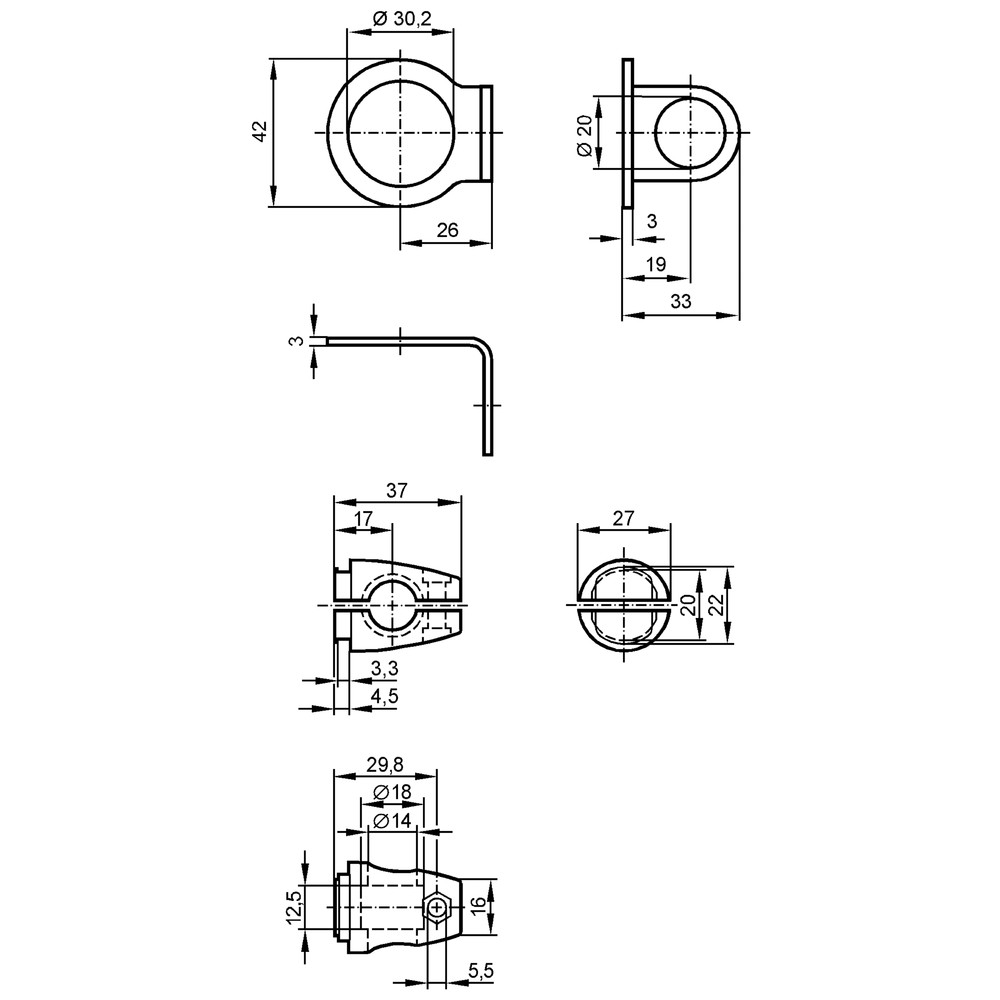

Desenho Dimensional

ACESSÓRIOS

1 parafuso M12 × 55 mm
2 arruelas A13
2 porcas M12

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O kit não se acomoda no sensor ou no ponto de instalação.	A geometria ou o diâmetro do conjunto não corresponde à configuração prevista para M30 e 30,2 mm.	Compare as dimensões do sensor e da estrutura com o desenho dimensional oficial do E20873 antes de forçar ou alterar a montagem.
O conjunto fica desalinhado após a fixação.	Posicionamento inicial incorreto ou assentamento inadequado dos componentes de fixação.	Inspecione o alinhamento e o assentamento do cilindro, parafuso, arruelas e porcas; confira a orientação no desenho do fabricante.
A montagem não pode ser concluída com os componentes disponíveis.	Falta de uma peça incluída ou uso de componente diferente da configuração indicada na ficha.	Confira o conteúdo previsto: um parafuso M12 × 55 mm, duas arruelas A13 e duas porcas M12.
O sensor permanece sem funcionamento após a instalação mecânica.	O E20873 não fornece conexão elétrica nem sinal; a falha pode estar no sensor, na fiação ou no sistema associado.	Verifique separadamente o sensor, sua ligação elétrica e o circuito conforme a documentação específica desses equipamentos; o kit não permite diagnóstico elétrico.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E20873 em português (Datasheet) Desenho em escala E20873 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20873 e para que ele serve?

É um kit de montagem mecânica para sensores de posição M30, identificado como SYSTEM COMPONENT M30 BOLT. A configuração indicada usa montagem em superfície por cilindro de aperto.

O que acompanha o kit E20873?

A embalagem contém uma peça, com um parafuso M12 × 55 mm, duas arruelas A13 e duas porcas M12.

O E20873 faz a ligação elétrica do sensor?

Não. A ficha identifica o E20873 como kit mecânico e não especifica conexão elétrica; a ligação deve ser verificada na documentação do sensor.

Este kit é compatível com qualquer sensor de posição?

A ficha indica aplicação para sensores de posição M30, mas não lista modelos específicos. Confirme a geometria e as dimensões no desenho do E20873 e na documentação do sensor.

Posso usar o E20873 em um sensor que não seja M30?

A aplicação indicada na ficha é para sensores M30. Não há informação que confirme o uso com outros formatos; verifique as dimensões e a documentação do fabricante antes de selecionar.

O E20873 serve para fazer conexão com um protocolo industrial?

Não há protocolo associado ao produto: ele é um acessório de montagem mecânica, sem comunicação especificada.

O que verificar se o kit não encaixar na instalação?

Compare a geometria e o diâmetro de 30,2 mm com o sensor e o ponto de montagem usando o desenho dimensional oficial. Não force o encaixe se as dimensões não corresponderem.

O conjunto está desalinhado depois de montado; o que devo conferir?

Verifique o assentamento e a orientação do cilindro de aperto e dos componentes de fixação. Compare a montagem com o desenho do fabricante antes de alterar peças.

É melhor comprar o kit completo ou reunir as peças avulsas?

O E20873 é fornecido como kit de uma peça e a ficha lista os componentes de fixação incluídos. A escolha por peças avulsas exige confirmar individualmente dimensões e materiais, que devem corresponder ao arranjo mecânico especificado.

Como instalar o E20873 sem comprometer o alinhamento?

Confira primeiro o desenho dimensional e posicione o conjunto conforme a montagem em superfície por cilindro de aperto. Verifique o alinhamento e o assentamento antes de finalizar a fixação.

GLOSSÁRIO TÉCNICO

M30

Designação dimensional associada à aplicação do kit para sensores de posição; confira a geometria completa no desenho do fabricante.

Cilindro de aperto

Componente mecânico de fixação indicado para a montagem do E20873.

Aço inoxidável 1.4571 (316Ti)

Material especificado para o elemento de fixação do kit.

Montagem em superfície

Método de instalação registrado para o acessório.

M12

Designação presente nos componentes de fixação incluídos no conjunto.
