Flange Angular ifm E20724 para Refletor 50x50mm

Pré-visualizar: E20724 IFM - Flange Angular ifm para Refletor 50x50mm Aço Inoxidável

E20724 IFM - Flange Angular ifm para Refletor 50x50mm Aço Inoxidável

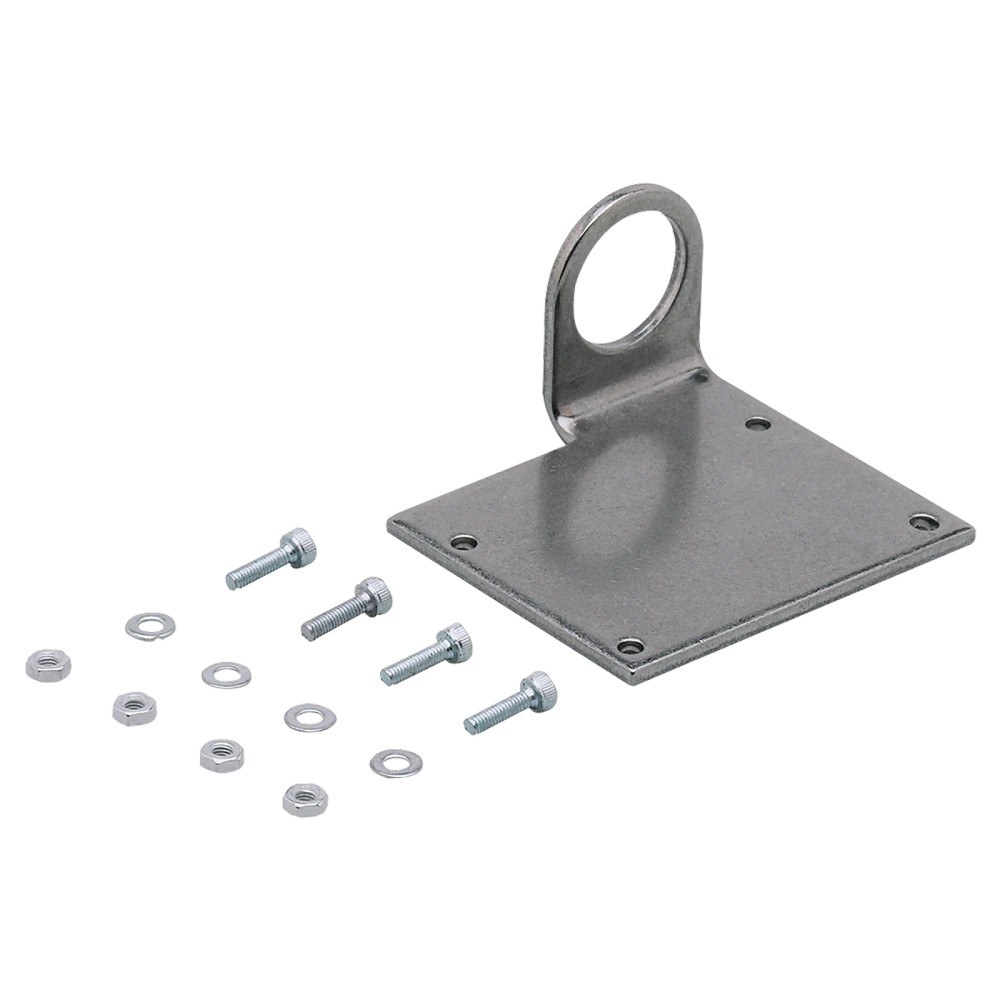

Imagem meramente ilustrativa

R$ 51,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20724
EAN: 4021179049221
NCM do produto: 73269090

Destaques do Produto Tipo Flange angular...mais

Fechar menu

Saiba mais sobre: "E20724 IFM - Flange Angular ifm para Refletor 50x50mm Aço Inoxidável"

Destaques do Produto

Tipo

Flange angular

Refletor previsto

50 x 50 mm

Material

Aço inoxidável 1.4571 (316Ti)

Dimensões

34 x 61 x 59 mm

Conteúdo da embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Flange angular IFM E20724 para refletor 50 x 50 mm em aço inoxidável

A IFM E20724 é uma flange angular de fixação destinada a refletor de 50 x 50 mm. É um acessório mecânico fabricado em aço inoxidável 1.4571 (316Ti). Suas dimensões são 34 x 61 x 59 mm e a embalagem contém 1 peça.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Flange angular
Aplicação especificada	Refletor de 50 x 50 mm
Material	Aço inoxidável 1.4571 (316Ti)
Dimensões (A x L x P)	34 x 61 x 59 mm
Peso	112,5 g
Quantidade por embalagem	1 peça
Fabricante	ifm
Modelo	ANGLE BRACKET REFLECTOR
SKU / Part Number	E20724
GTIN	4021179049221

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fixação mecânica de refletor com dimensões de 50 x 50 mm, conforme a aplicação indicada para o E20724.

⚠ Considere outro se precisa de:

Não selecionar para refletores com dimensões diferentes de 50 x 50 mm sem confirmar a compatibilidade mecânica com o fabricante ou o desenho dimensional.

APLICAÇÕES E USO

Aplicação especificada pelo fabricante: montagem de um refletor de 50 x 50 mm usando a flange angular E20724.
Possibilidade de uso em uma montagem industrial que demande essa geometria de fixação; confirme o espaço disponível e os pontos de montagem no desenho dimensional. A ficha não informa ambiente operacional, carga admissível ou grau de proteção.

COMO ESCOLHER

Antes de comprar o Flange angular IFM E20724 para refletor 50 x 50 mm em aço inoxidável, verifique estes pontos:

Escolha o E20724

Quando a aplicação exigir uma flange angular para fixar um refletor de 50 x 50 mm e as dimensões de instalação forem compatíveis com 34 x 61 x 59 mm.

Verifique outra opção ou confirme a montagem

Se o refletor tiver outra dimensão ou se a geometria de instalação não corresponder ao desenho dimensional, confirme a compatibilidade antes de selecionar. A ficha não informa outros tamanhos de refletor compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / ifm electronic	Fabricante informado nos dados do produto.
Tipo de produto	Flange angular	Classificação do acessório.
Designação do modelo	ANGLE BRACKET REFLECTOR	Designação registrada no catálogo.
SKU / Part Number	E20724	Código de identificação do produto.
GTIN	4021179049221	Identificador comercial informado na ficha.
Categoria	Acessórios / elementos de fixação	Classificação do produto.
NCM	7326.90.90	Código informado nos dados do produto.

Área de aplicação
Aplicação	Para refletor de 50 x 50 mm	Dimensão de refletor indicada para uso com a flange.

Dados mecânicos
Material do elemento de fixação	Aço inoxidável 1.4571 (316Ti)	Material informado para o elemento de fixação.
Dimensões	34 x 61 x 59 mm	Dimensões totais indicadas na ficha; consulte o desenho em escala para a geometria.
Altura	34 mm	Dimensão identificada como altura nos dados do catálogo.
Largura	61 mm	Dimensão identificada como largura nos dados do catálogo.
Profundidade	59 mm	Dimensão identificada como profundidade nos dados do catálogo.
Peso	112,5 g	Peso informado nos dados do catálogo.

Fornecimento
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E20724 é um acessório mecânico de fixação; não há conexão elétrica especificada na ficha.

Processo Não aplicável: não é um componente de conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fixação de refletor de 50 x 50 mm	✓	Essa é a aplicação indicada para a flange angular E20724.
Fixação de refletor com dimensão diferente de 50 x 50 mm	✗	A ficha especifica aplicação para refletor de 50 x 50 mm; não confirma compatibilidade com outras dimensões.
Ligação elétrica ou comunicação por protocolo	✗	O produto é uma flange mecânica e não possui conexão elétrica ou protocolo especificado.

INSTALAÇÃO

Como instalar o Flange angular IFM E20724 para refletor 50 x 50 mm em aço inoxidável

Confirme que o refletor da aplicação mede 50 x 50 mm.
Compare o espaço e a geometria disponíveis com o desenho dimensional do E20724.
Verifique se a posição prevista permite montar a flange sem interferência com componentes adjacentes.
Posicione a flange e o refletor conforme a configuração mecânica da instalação.
Fixe o conjunto usando os elementos de montagem adequados à instalação; a ficha não especifica parafusos ou torque.
Após a montagem, confira visualmente o assentamento e o alinhamento do refletor.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O refletor não se acomoda na flange.	A dimensão do refletor pode não corresponder à aplicação especificada de 50 x 50 mm, ou a orientação da montagem pode estar incorreta.	Meça o refletor e compare a montagem com o desenho dimensional do E20724.
A flange não se posiciona no espaço previsto.	A geometria disponível pode não acomodar as dimensões da flange.	Confira as dimensões de 34 x 61 x 59 mm e compare-as com o espaço e a orientação da instalação.
O conjunto apresenta desalinhamento após a montagem.	Posicionamento ou assentamento mecânico inadequado do conjunto.	Inspecione o assentamento da flange e a posição do refletor em relação à montagem prevista.
A peça parece diferente da necessária para a aplicação.	Pode ter sido selecionado outro acessório ou uma flange para uma dimensão de refletor diferente.	Confira a identificação E20724 e confirme que a aplicação requer refletor de 50 x 50 mm.

DOCUMENTAÇÃO TÉCNICA

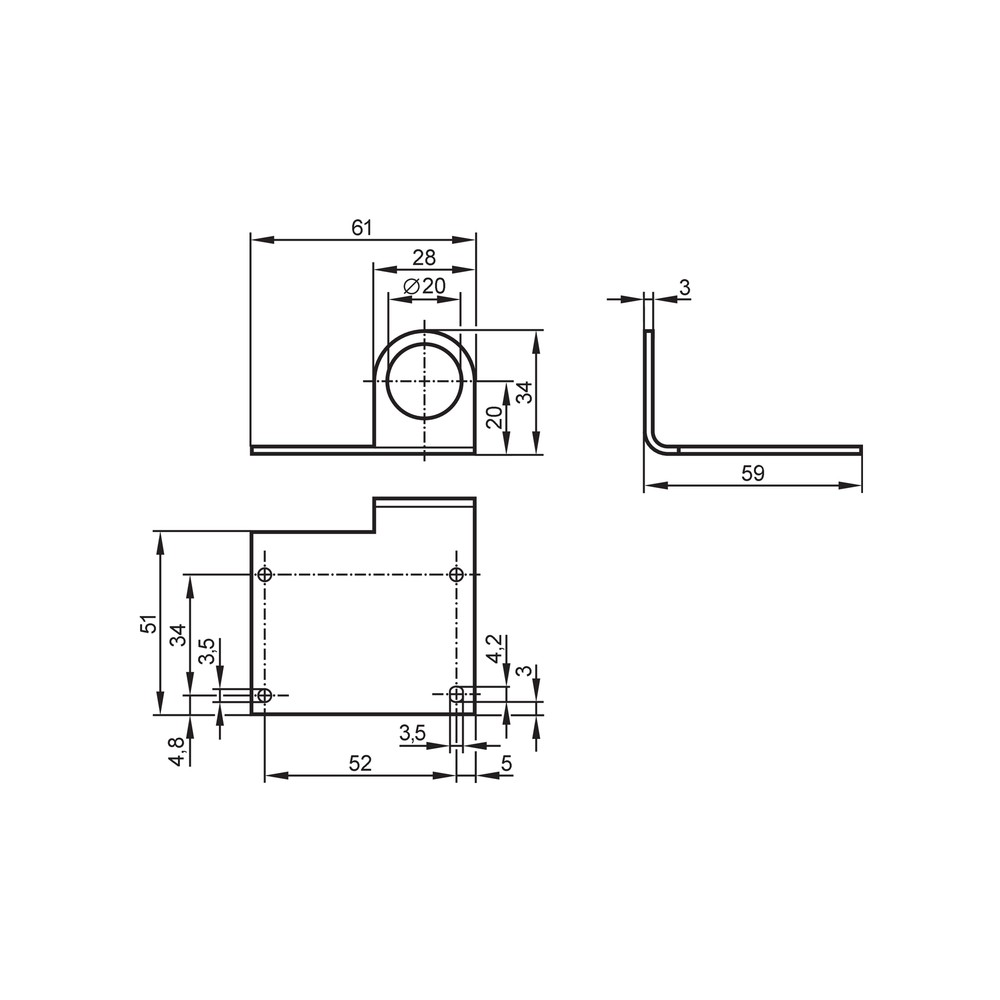

Folha de dados E20724 (Datasheet) Desenho em escala E20724 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E20724 e para que refletor ela serve?

É uma flange angular mecânica indicada para refletor de 50 x 50 mm. Não é um sensor nem um componente elétrico.

O que vem na embalagem e de que material é feita a flange?

A embalagem contém 1 peça. O material informado para o elemento de fixação é aço inoxidável 1.4571 (316Ti).

Posso usar esta flange com um refletor de outra dimensão?

A ficha especifica a aplicação para refletor de 50 x 50 mm e não confirma outras dimensões. Para outro tamanho, valide a compatibilidade mecânica com o fabricante antes da compra.

Ela serve para fazer uma conexão elétrica ou ligar um protocolo?

Não. A E20724 é uma flange mecânica e a ficha não especifica conexão elétrica nem comunicação por protocolo.

O refletor não encaixa: preciso trocar a flange?

Antes de trocar, confirme se o refletor mede 50 x 50 mm e se está orientado conforme a montagem prevista. A ficha não confirma compatibilidade com outros tamanhos.

A flange fica desalinhada depois de instalada; o que devo verificar?

Verifique o assentamento e a posição da flange em relação ao refletor e à montagem. Consulte o desenho dimensional para conferir a geometria antes de substituir a peça.

Devo comprar um kit ou peças avulsas?

A ficha informa o fornecimento de 1 peça por embalagem e não indica um kit. Verifique a quantidade de pontos de montagem da sua aplicação para determinar quantas unidades são necessárias.

Como sei se esta flange é a opção correta para minha montagem?

Selecione a E20724 se a aplicação usar refletor de 50 x 50 mm e a geometria de instalação for compatível com o desenho dimensional. Para outras dimensões, a ficha não indica compatibilidade.

Como instalar e alinhar a flange?

Compare primeiro a instalação com o desenho dimensional, posicione o refletor na flange e confira o alinhamento após a fixação. A ficha não especifica ferramenta, parafusos ou torque.

A ficha informa condições ambientais ou carga admissível?

Não há informação sobre condições ambientais ou carga admissível nos dados disponíveis. Consulte a folha de dados ou o fabricante para validar esses requisitos.

GLOSSÁRIO TÉCNICO

Flange angular

Elemento mecânico usado para posicionar e fixar um componente em uma montagem angular. (Ref.: tipo de produto — flange angular)

Refletor 50 x 50 mm

Componente refletor com a dimensão indicada para aplicação da flange E20724. (Ref.: aplicação — refletor de 50 x 50 mm)

Aço inoxidável 1.4571 (316Ti)

Material especificado para o elemento de fixação da flange. (Ref.: material — 1.4571 / 316Ti)

Desenho em escala

Representação técnica usada para consultar a geometria e as dimensões do componente. (Ref.: desenho em escala E20724)

GTIN

Identificador comercial global associado ao produto. (Ref.: GTIN — 4021179049221)
